Guía de sensor de oxígeno Chevrolet: Diagnóstico y verificación de ajuste

Guía técnica del sensor de oxígeno

Guía de reemplazo del sensor de oxígeno Chevrolet enfocada en diagnóstico, identificación exacta del vehículo y motor, posición del sensor, evidencia de ajuste y verificación segura.

Autor: Sunhy · Revisión técnica: equipo de contenido de Sunhyings · Última actualización: 1 de agosto de 2026

Lo que esta guía de Chevrolet puede y no puede confirmar

Esta es una guía neutral de diagnóstico y verificación de ajuste. No publica un número OE de Chevrolet no verificado, aplicación por año-modelo, conteo de sensores, tiempo de mano de obra o valor de torque. No se reclama el inventario, fabricación ni ajuste aprobado de Sunhyings. La información de servicio exacta y los datos de aplicación actuales para el VIN/configuración controlan la reparación.

Los nombres de modelos populares de Chevrolet no son identidades de ajuste completas

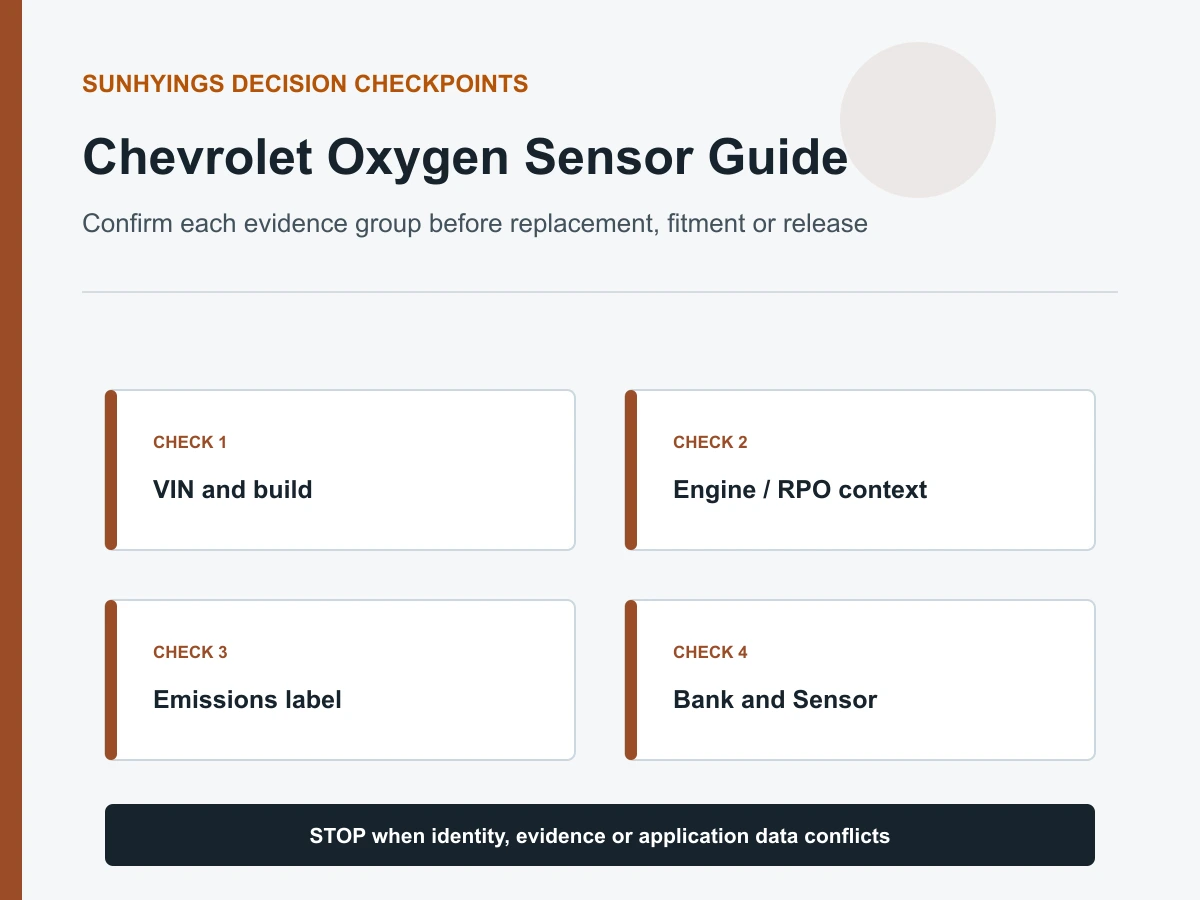

Construya la identidad del vehículo y del sensor

• Contexto de VIN y año/modelo/acabado exacto
• Cilindrada/código del motor y tipo de combustible cuando corresponda
• Mercado de ventas y etiqueta de emisiones/configuración
• Banco 1 o Banco 2 y Sensor 1 o Sensor 2
• Número OE de una fuente verificada o etiqueta de pieza antigua legible
• Tecnología del sensor, codificación del conector, pines, cable y clips

Diagnostique antes de ordenar

Registre códigos actuales, pendientes y permanentes, fotograma congelado y estado de preparación. Inspeccione el enrutamiento del arnés, terminales y fugas de escape. Pruebe alimentación/tierra/control del calentador para códigos de calentador. Compare ajustes de combustible y respuesta del sensor específica de la tecnología para códigos de mezcla o respuesta. Los códigos P0420/P0430 indican eficiencia del sistema catalítico y no son una orden automática de sensor trasero.

Límite de instalación segura

Deje enfriar el escape y utilice un soporte de vehículo aprobado. Siga el procedimiento de servicio exacto de Chevrolet y las instrucciones del sensor de reemplazo para acceso, par y compuesto para roscas. No corte un arnés de conexión directa. Enrute el cable lejos del calor, bordes afilados y piezas móviles, y restaure cada clip y protector.

Verificación posterior a la reparación

Verifique el conector, el enrutamiento y el sellado del escape, luego confirme la respuesta del calentador/circuito y del sensor bajo condiciones especificadas. Complete el procedimiento de monitoreo legal aplicable. Borrar códigos, usar un espaciador/simulador o deshabilitar un monitor no prueba la reparación.

Una secuencia de verificación de Chevrolet que evita adivinar el nombre del modelo

La identificación del vehículo Chevrolet/GM puede requerir el motor y el contexto RPO/de construcción además del VIN y el año del modelo. Una insignia Silverado o Tahoe puede cubrir varios motores; Equinox y Malibu también cambian trenes motrices entre generaciones. Conserve la etiqueta de emisiones y el mercado exactos.

Preguntas a responder para búsquedas comunes de modelos Chevrolet

Una tabla de familias de modelos es una lista de verificación, no una lista de ajuste. Intencionadamente no contiene número de sensores, lado, número OE ni rango de años. Esos datos deben provenir de información actualizada que coincida con el vehículo exacto.

Lea la terminología de Chevrolet en contexto

Sensor de oxígeno, sensor de oxígeno calentado y sensor A/F

Los datos de Chevrolet/GM suelen usar descripciones HO2S y Bank/Sensor, mientras que los listados de piezas pueden abreviarlas como sensor de oxígeno ascendente o descendente. “Sensor de oxígeno” y “sensor O2” nombran la familia amplia. Las etiquetas A/F, de banda ancha y calentado pueden implicar diferentes circuitos o funciones, pero la descripción completa del servicio controla. No infiera la tecnología a partir del número de cables o de un título de marketplace.

Designación de banco y sensor

El banco 1 contiene el cilindro 1. El sensor 1 suele estar antes del catalizador correspondiente y el sensor 2 después. Esta nomenclatura común ayuda a orientar al lector, pero no proporciona un lado físico universal. Confirme la numeración de cilindros y el flujo de escape para el motor exacto.

Etiquetas genéricas de escáner

Un escáner puede mostrar voltaje HO2S, corriente A/F, lambda o relación de equivalencia. Confirme que el PID sea compatible, coincida con el circuito físico y use las unidades esperadas. Un menú genérico puede mostrar posiciones o valores que no están implementados para el vehículo.

Bancos de motor, catalizadores y conectores

Las configuraciones de motor V de Silverado y Tahoe requieren identificación del banco del cilindro 1, mientras que las configuraciones de Equinox y Malibu pueden usar diferentes disposiciones de motor y catalizador. No use una regla universal izquierda/derecha. Mapee cada ruta de escape y siga su conector en el diagrama de cableado correcto.

Considere las variantes de motor, construcción y emisiones

La información RPO y del motor puede distinguir componentes que comparten un modelo y año. Los números OE también pueden superceder, así que registre la fuente y la revisión en lugar de copiar una referencia cruzada de marketplace. Una coincidencia visible del conector sigue siendo solo una verificación física.

Un año de registro o distintivo de modelo no equivale necesariamente a la fecha de producción o punto de corte del VIN. Los vehículos importados también pueden diferir del mercado asumido por un catálogo local. Registre la etiqueta de emisiones bajo el capó y use un catálogo que cubra explícitamente el mercado de ventas.

Convierta los códigos de Chevrolet en rutas de prueba, no en pedidos de piezas

Guarde todos los códigos actuales, pendientes y permanentes, fotograma congelado y preparación antes de borrar. Múltiples códigos pueden revelar una falla compartida de suministro, mezcla en todo el sistema o fallo de encendido. Borrar la memoria puede eliminar el contexto y restablecer los monitores sin reparar nada.

Interprete datos en vivo con tecnología y estado operativo

Confirmar estado de calentamiento y control

Un sensor frío o motor fuera de condiciones de lazo cerrado no debe compararse con una especificación de respuesta en caliente. Registre la temperatura del refrigerante, carga, velocidad y estado comandado con el valor del sensor.

Comparar respuesta con ajustes de combustible

La corrección positiva o negativa muestra lo que el módulo de control intenta, no qué componente falló. Fugas de admisión, error de flujo de aire/carga, suministro de combustible, purga, encendido y condición mecánica pueden crear el resultado de escape que un sensor saludable reporta.

Usar datos posteriores en contexto de catalizador

La señal posterior se evalúa con el comportamiento anterior y las condiciones de monitoreo del catalizador. Una comparación de formas de onda sin sellado de escape, condición del motor y criterios de monitoreo válidos no puede establecer un sensor o catalizador defectuoso.

Construya la identidad de reemplazo solo después del diagnóstico

Para Chevrolet, envíe VIN/construcción y contexto motor/RPO, mercado de emisiones, descripción completa de Bank/Sensor, referencia OE y fotos del conector/cable. Una referencia cruzada candidata de GM debe reconciliarse con la configuración exacta antes de cualquier declaración de ajuste.

Ajuste directo y universal son decisiones separadas

Un sensor de ajuste directo suministra un conector y disposición de cables específicos para la aplicación, pero aún necesita cobertura exacta. Un sensor universal requiere compatibilidad de circuito aprobada por el fabricante e instrucciones de empalme; universal no significa todos los vehículos Chevrolet. Los colores de los cables no son un estándar de pinout universal. No corte un arnés de ajuste directo ni improvise un empalme cerca del escape.

Verificaciones de instalación y seguridad

1. Deje que el escape se enfríe y use elevación/soporte para vehículos aprobado.
2. Confirme el sensor físico y el conector antes de la desconexión.
3. Proteja las roscas del escape y los componentes cercanos durante la extracción.
4. Compare los detalles de la tecnología y la interfaz del sensor viejo y de reemplazo.
5. Siga las instrucciones exactas de par de apriete y compuesto para roscas del producto/servicio.
6. Restablezca los manguitos térmicos, clips, protectores y el enrutamiento seguro de cables.

No existe un par de apriete o tiempo de mano de obra universal responsable para cada aplicación Chevrolet. El acceso, la corrosión, el diseño del sensor y los componentes circundantes varían. Deténgase cuando las roscas, el portasensor, el conector o el arnés dañen el alcance del trabajo.

Use una jerarquía de evidencia cuando las fuentes discrepen

Los resultados de búsqueda a menudo combinan discusiones de propietarios, listados de mercado, definiciones genéricas de códigos y catálogos de aplicaciones. No tienen la misma autoridad. Comience con la información exacta del servicio Chevrolet para la identificación del circuito, condiciones de diagnóstico, vistas del conector y procedimiento de instalación. Utilice una fuente actualizada de piezas controladas para la identificación original y la supercesión. Use la etiqueta del capó, los datos de VIN/fabricación y la pieza retirada para resolver la configuración. Los catálogos de posventa pueden evaluarse como referencias cruzadas, no tratarse como prueba solo porque varios vendedores repiten la misma fila.

Cuando dos fuentes controladas entren en conflicto, registre ambos valores, sus fechas y los campos exactos del vehículo utilizados. No promedie las respuestas ni elija la lista con la foto del producto más clara. Retenga la aplicación afectada hasta que el conflicto se resuelva mediante una fuente autorizada o una comparación física y eléctrica documentada.

Prepare un paquete de evidencia de diagnóstico antes del reemplazo

Un registro útil permite que otro técnico entienda por qué se aprobó el reemplazo. Capture la descripción completa del DTC y su estado, las condiciones de congelación de cuadro, el paso relevante de la prueba de servicio, el voltaje del sistema/batería, las comprobaciones de control y potencia del calentador cuando corresponda, el estado del arnés y los terminales, los hallazgos de fugas de admisión y escape, los trim de combustible, la evidencia de fallo de encendido y la respuesta del sensor específica de la tecnología. Identifique el conector físico probado. Un gráfico sin estado del vehículo, unidades y posición del sensor no se puede interpretar de manera confiable.

Separe las observaciones de las conclusiones. “P0135 almacenado” es una observación. “El calentador tiene suministro especificado pero un elemento abierto en el conector identificado” es evidencia que respalda una decisión sobre el sensor. “El sensor está malo” basado solo en un código es una conclusión sin respaldo. La misma disciplina se aplica a los códigos de mezcla y monitor de catalizador: documente las causas competidoras que se probaron y la condición bajo la cual falló el monitor o la respuesta.

Conserve la evidencia después de la reparación

Registre la identidad de la pieza instalada y el lote si está disponible, el acoplamiento del conector, la ruta del cable, el sellado del escape y los valores posteriores a la reparación en condiciones comparables. No borre el estado anterior antes de guardarlo. Si un problema regresa, este paquete separa la instalación incorrecta, el daño por instalación, la recurrencia del circuito, las fallas del motor no resueltas y la posible no conformidad del producto. También le da al proveedor suficiente información para investigar sin asumir que cada luz de advertencia es un defecto de garantía.

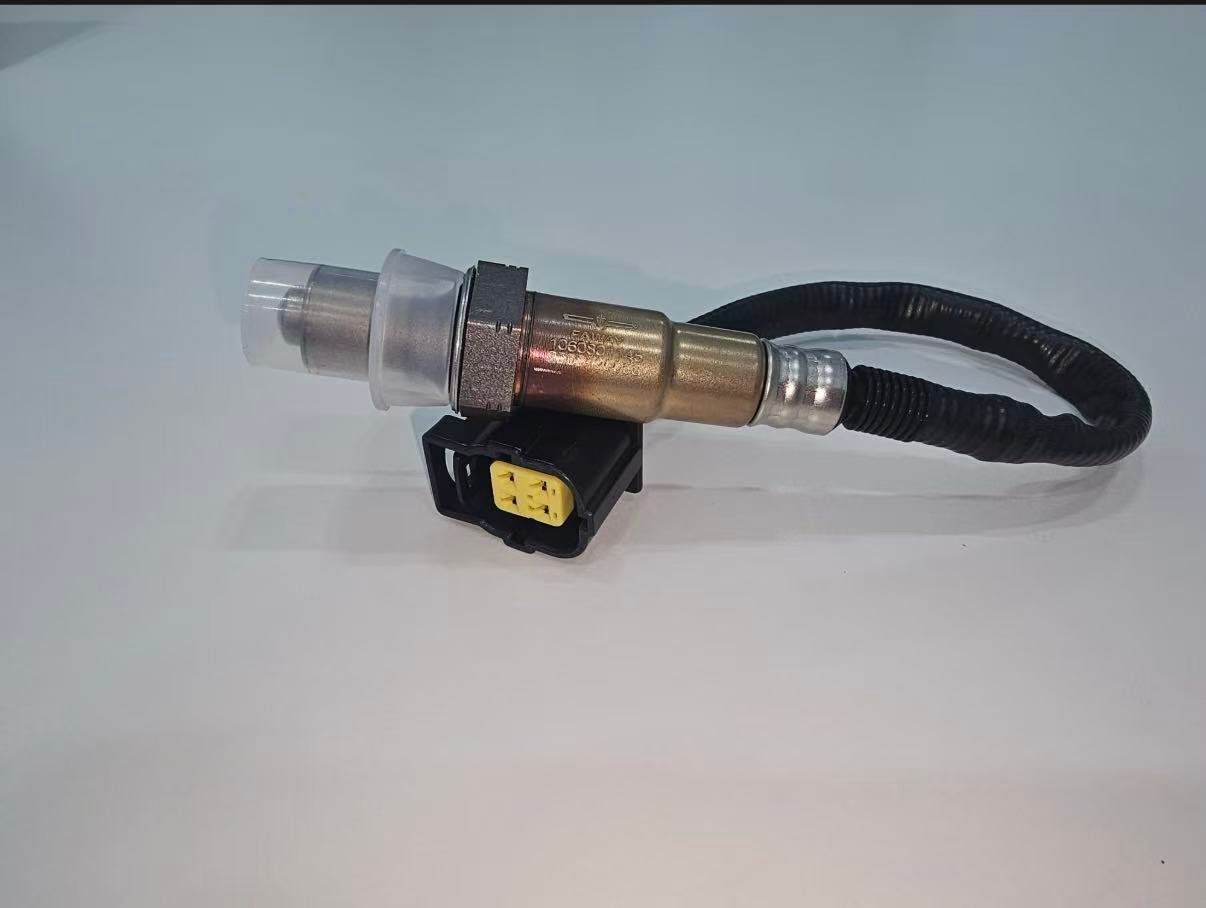

Compare el sensor antiguo y el de reemplazo como un sistema

Coloque las piezas una al lado de la otra sin contaminar ni golpear el elemento sensor. Compare los identificadores estampados o etiquetados, la rosca y el asiento de sellado, el acceso hexagonal, la longitud del escudo y el patrón de orificios, la protección del cable, la longitud total del conductor, las arandelas y clips, la carcasa del conector, el codificado, el pestillo, el número de terminales y el bloqueo secundario. Luego compare el dibujo o la especificación de la aplicación. Una coincidencia visible es una pantalla de rechazo, no una aprobación final: el rango de resistencia del calentador, la estrategia de señal, la calibración y la asignación de pines pueden diferir mientras las carcasas se ven iguales.

Rechace o detenga la instalación si el cable debe estirarse a través del escape, el conector necesita fuerza, un clip no puede volver a su ubicación original, el escudo toca otro componente, la rosca o el asiento difieren, o la tecnología especificada no se puede confirmar. No modifique un conector de ajuste directo para que un candidato encaje. Si se aprueba expresamente un sensor universal, use solo la aplicación y el procedimiento de empalme de su fabricante y conserve la protección del arnés requerida cerca del escape.

Utilice decisiones explícitas de parada, diagnóstico y liberación

Un buen flujo de trabajo no fuerza cada consulta hacia una venta. Utilice tres estados visibles. Detener cuando la identidad del vehículo, la configuración de emisiones, la posición física o la tecnología del sensor sea ambigua, o cuando dos fuentes autorizadas entren en conflicto. Diagnosticar cuando se conoce el ajuste pero la evidencia no establece una falla del sensor; complete las comprobaciones de circuito, fuga, control de combustible y respuesta requeridas por la queja. Liberar solo cuando tanto la necesidad de reemplazo como la identidad de la pieza estén respaldadas. Registre quién tomó la decisión y qué evidencia se utilizó.

Esta separación evita que una conclusión de diagnóstico correcta se empareje con la pieza incorrecta, y evita que una pieza de aspecto correcto se venda por una falla no diagnosticada. También proporciona al servicio al cliente una respuesta veraz cuando faltan datos clave: el estado es Pendiente, no “probablemente encaja”. Para una solicitud de cotización, cotice solo las filas de aplicación liberadas y enumere las filas bloqueadas por separado. Para una reparación, conserve la evidencia original hasta que se verifiquen la respuesta del circuito relevante y el monitor legal después de la instalación.

Use el VIN, la construcción y la evidencia RPO juntos

Una insignia de Chevrolet y el año del modelo no identifican completamente el tren motriz. Silverado y Tahoe pueden ofrecer múltiples motores y configuraciones de emisiones, mientras que Equinox y Malibu cambian motores y diseños de escape entre generaciones y mercados. Comience con el VIN/registro de construcción y el motor exacto. Cuando la información RPO de GM sea relevante y esté disponible de un registro de vehículo autorizado, conserve los códigos que definen el tren motriz o la configuración de emisiones. No copie una lista RPO de un vehículo no relacionado ni la descifre a través de una página de mercado no verificada.

La etiqueta de emisiones debajo del capó es una verificación separada. Registre la información de certificación o configuración aplicable necesaria para el catálogo sin convertir la etiqueta en un identificador público del vehículo. Si los datos de VIN/construcción, contexto RPO, etiqueta y datos de piezas actuales no coinciden, detenga la decisión de aplicación. El conflicto puede indicar una configuración importada, un error de selección del catálogo, un cambio previo de motor o escape, o simplemente datos incompletos; ninguno se resuelve eligiendo la lista más común de Silverado.

Traduzca cuidadosamente GM HO2S y la terminología de Banco/Sensor

La información de diagnóstico de Chevrolet/GM puede usar HO2S con identificadores de Banco y Sensor, mientras que los listados minoristas usan aguas arriba, aguas abajo, delantero, trasero, izquierdo o derecho. Conserve el término de servicio completo. El Banco 1 es el banco de cilindros que contiene el cilindro 1, no un lado universal del conductor o pasajero. El Sensor 1 generalmente está antes del catalizador relevante y el Sensor 2 detrás, pero el diagrama de escape exacto controla dónde existen múltiples catalizadores o rutas fusionadas.

Para un motor en línea, no asuma que un menú genérico de Banco 2 describe un circuito físico. Para un motor en V, identifique el cilindro 1 en la información del motor correspondiente antes de ir debajo del vehículo. Trace la ruta de escape y el número del conector, luego verifique el arnés físico cuando el escape esté frío. Esto evita desconectar un sensor cercano, especialmente donde los cables se cruzan o los conectores se montan sobre protectores térmicos.

Mantenga los diseños del motor y del escape de Chevrolet separados

Las búsquedas de Silverado y Tahoe a menudo se centran en el nombre del modelo o la cilindrada del motor, pero un registro de aplicación debe conservar la familia del motor, el rango de construcción, la configuración de mercado/emisiones y los detalles del tren motriz donde el catálogo los requiera. Equinox y Malibu pueden usar motores en línea, variantes turboalimentadas o diferentes trenes motrices entre generaciones. Un sensor utilizado en una posición en un motor no puede transferirse a otra configuración solo por la apariencia del conector.

1. Resuelva el vehículo, motor y construcción exactos a partir de registros autorizados.
2. Coincida la configuración de emisiones y la información de servicio actual.
3. Localice el cilindro 1 y mapee cada ruta de catalizador relevante.
4. Identifique el circuito HO2S nombrado y el conector en el diagrama de cableado.
5. Resuelva la identidad OE y la sustitución en los datos de piezas actuales.
6. Compare rosca, blindaje, conector, cable y clips antes de la liberación.

Conserve la revisión de origen y las configuraciones excluidas en un catálogo de distribuidor. Una fila amplia con exclusiones de motor ocultas es más difícil de corregir después de que el inventario ha sido etiquetado y sindicado a los mercados.

Evidencia de diagnóstico de Chevrolet antes de una decisión sobre el sensor

Para códigos de circuito del calentador, inspeccione los suministros y fusibles compartidos donde el diagrama exacto los muestra, el circuito de control, los terminales del conector, la exposición al calor del arnés y los valores del elemento bajo el procedimiento GM. Múltiples códigos de calentador relacionados pueden apuntar a un problema compartido del lado del vehículo. Para códigos de señal o mezcla, establezca si el sensor está reportando una condición real de escape: inspeccione fugas de admisión y escape, datos de flujo de aire/carga, suministro de combustible, purga, encendido, fallos de encendido y evidencia mecánica del motor.

Para respuesta lenta o sin actividad, confirme que el motor esté caliente y que las condiciones de monitoreo requeridas estén presentes. Use el PID, las unidades y la prueba de respuesta controlada correcta para la tecnología del sensor. No condene un dispositivo ascendente porque un valor de escaneo genérico no conmuta como un sensor de banda estrecha. Para P0420/P0430, conserve el historial del motor y del control de combustible, verifique el sellado del escape y evalúe el par de sensores correcto con evidencia del catalizador. El código no designa un sensor descendente para reemplazo.

Tener en cuenta reparaciones anteriores y cambios en el escape

Inspeccionar si una reparación anterior instaló un sensor universal, alteró un conector, dañó las roscas, omitió un clip o cambió un componente del escape. Registrar las modificaciones sin asumir que son la causa. Un catalizador o sensor reemplazado aún requiere identificación correcta y diagnóstico del monitor. No proporcionar orientación sobre espaciadores, simuladores, eliminación o anulación de software; el objetivo es restaurar el funcionamiento legal del sistema.

Registro de liberación de aplicación de Chevrolet

Para una consulta de abastecimiento de Sunhyings, envíe este registro con la cantidad esperada y los requisitos de embalaje o aprobación. El registro respalda una revisión de capacidad responsable; no confirma por sí mismo stock, MOQ, entrega, equivalencia OE o ajuste. Esas afirmaciones siguen siendo específicas del proyecto y deben respaldarse antes de la cotización o publicación.

Escenario de verificación compuesto de Chevrolet

Escenario de ingeniería compuesto: Una solicitud de Silverado incluye año y modelo pero no motor/RPO ni etiqueta de emisiones. Un diagrama genérico etiqueta el Banco 1 por lado del vehículo, mientras que la numeración de cilindros del motor exacto no se ha verificado. El revisor pausa el pedido, resuelve la identidad del vehículo y la posición, y luego sigue la prueba de circuito correcta. Este escenario combina riesgos comunes de catálogo y diagnóstico; no es un caso de cliente de Sunhyings, registro de ajuste ni afirmación sobre un vehículo particular.

Escenario de diagnóstico compuesto de Chevrolet

Escenario de diagnóstico compuesto: Un Equinox tiene un código de mezcla pobre y un vendedor recomienda el sensor ascendente solo por año y modelo. La información exacta de construcción y motor primero identifica la aplicación y el circuito. La revisión del ajuste de combustible y una prueba de fugas luego encuentran aire no medido, mientras que el sensor instalado responde en la dirección esperada durante la prueba especificada. La fuga de aire se repara y el sensor no se reemplaza solo por informar la condición de mezcla pobre.

La secuencia está intencionalmente basada en evidencia: confirmar el circuito exacto, probar las causas del lado del vehículo y comparar la respuesta con el procedimiento aplicable antes de aprobar una pieza. Es un ejemplo de entrenamiento compuesto, no un cliente de Sunhyings, un resultado de garantía o una declaración de que el modelo nombrado tiene comúnmente esta falla.

Verificar la reparación y monitorear

Después de la reparación, confirme el bloqueo del conector, el enrutamiento del cable, la distancia al calor y el sellado del escape. Verifique la respuesta del sensor específica del calentador/circuito y la tecnología bajo condiciones definidas. Complete el monitor de preparación legal aplicable. Una luz de advertencia que se apagó manualmente no es evidencia de que el monitor original haya pasado; los códigos permanentes pueden permanecer hasta que el módulo de control confirme un resultado exitoso.

Límite de emisiones y reclamación de producto

No use espaciadores, defoulers, simuladores, eliminación de sensores ni cambios de software para ocultar el monitoreo del catalizador. Estos métodos no reparan la causa raíz y pueden violar la ley de emisiones. Esta página educativa no confirma que Sunhyings venda, almacene, fabrique o garantice un sensor para ninguna aplicación Chevrolet. El ajuste permanece Pendiente hasta que se coteje evidencia específica del proyecto.
