Guía de sensor de oxígeno Ford: Diagnóstico y verificación de ajuste

Guía técnica del sensor de oxígeno

Guía de reemplazo del sensor de oxígeno Ford enfocada en diagnóstico, identificación exacta del vehículo y motor, posición del sensor, evidencia de ajuste y verificación segura.

Autor: Sunhy · Revisión técnica: equipo de contenido de Sunhyings · Última actualización: 1 de agosto de 2026

Lo que esta guía Ford puede y no puede confirmar

Esta es una guía neutral de diagnóstico y verificación de ajuste. No publica un número OE de Ford no verificado, aplicación de año-modelo, conteo de sensores, tiempo de mano de obra o valor de torque. No se reclama el inventario, fabricación o ajuste aprobado de Sunhyings. La información de servicio exacta y los datos de aplicación actuales para el VIN/configuración controlan la reparación.

Los nombres populares de modelos Ford no son identidades de ajuste completas

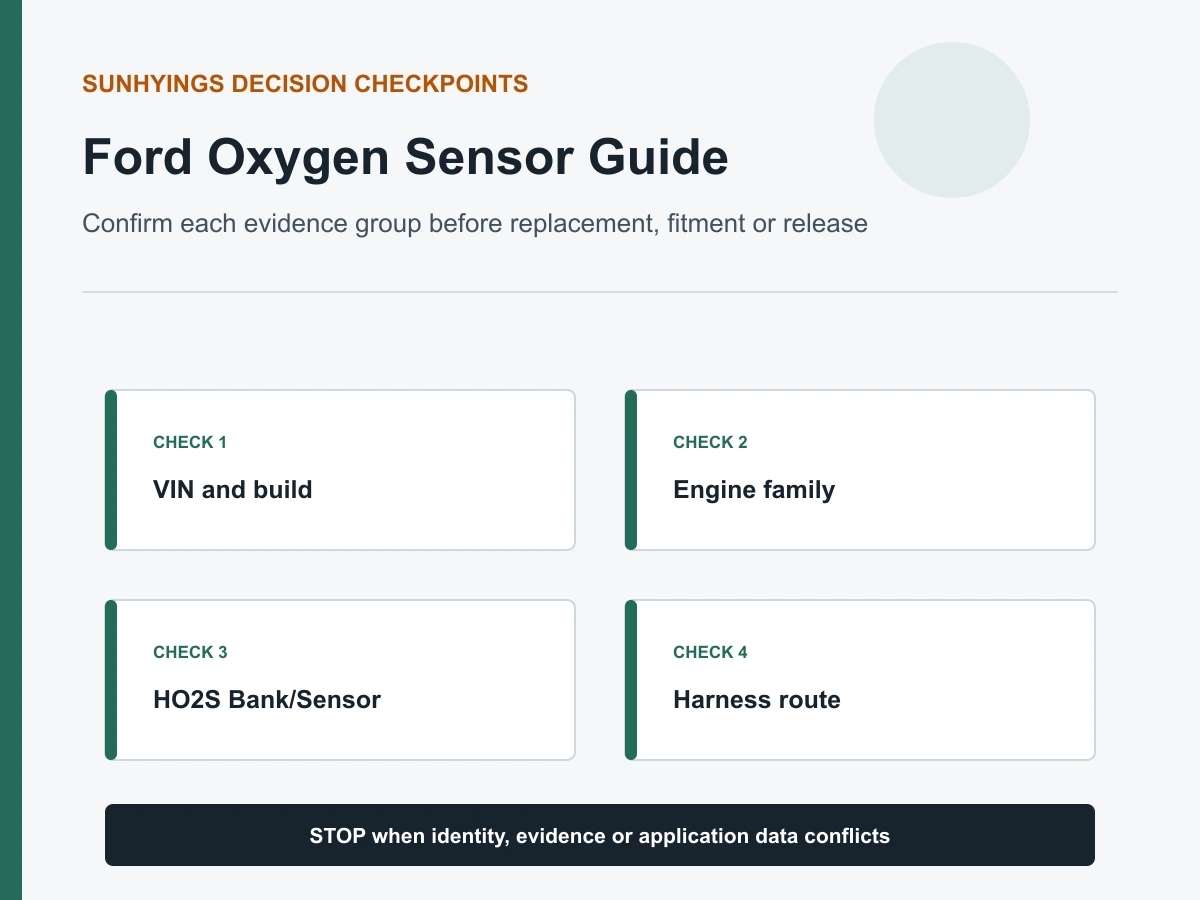

Construya la identidad del vehículo y del sensor

• Contexto de VIN y año/modelo/acabado exacto
• Cilindrada/código del motor y tipo de combustible cuando corresponda
• Mercado de ventas y etiqueta de emisiones/configuración
• Banco 1 o Banco 2 y Sensor 1 o Sensor 2
• Número OE de una fuente verificada o etiqueta de pieza antigua legible
• Tecnología del sensor, codificación del conector, pines, cable y clips

Diagnostique antes de ordenar

Registre códigos actuales, pendientes y permanentes, fotograma congelado y estado de preparación. Inspeccione el enrutamiento del arnés, terminales y fugas de escape. Pruebe alimentación/tierra/control del calentador para códigos de calentador. Compare ajustes de combustible y respuesta del sensor específica de la tecnología para códigos de mezcla o respuesta. Los códigos P0420/P0430 indican eficiencia del sistema catalítico y no son una orden automática de sensor trasero.

Límite de instalación segura

Deje enfriar el escape y utilice un soporte de vehículo aprobado. Siga el procedimiento de servicio exacto de Ford y las instrucciones del sensor de reemplazo para acceso, par de apriete y compuesto para roscas. No corte un arnés de ajuste directo. Dirija el cable lejos del calor, bordes afilados y piezas móviles, y restaure cada clip y protector.

Verificación posterior a la reparación

Verifique el conector, el enrutamiento y el sellado del escape, luego confirme la respuesta del calentador/circuito y del sensor bajo condiciones especificadas. Complete el procedimiento de monitoreo legal aplicable. Borrar códigos, usar un espaciador/simulador o deshabilitar un monitor no prueba la reparación.

Una secuencia de verificación Ford que evita adivinar el nombre del modelo

Las líneas de modelos Ford, especialmente F-150, pueden ofrecer varios motores en el mismo año. Se requieren la familia del motor, aspiración, datos de construcción y mercado de emisiones. El descifrado VIN de NHTSA puede ayudar a identificar el vehículo, pero no proporciona un procedimiento de servicio completo de Ford ni prueba el ajuste del sensor.

Preguntas a responder para búsquedas comunes de modelos Ford

Una tabla de familias de modelos es una lista de verificación, no una lista de ajuste. Intencionadamente no contiene número de sensores, lado, número OE ni rango de años. Esos datos deben provenir de información actualizada que coincida con el vehículo exacto.

Lea la terminología Ford en contexto

Sensor de oxígeno, sensor de oxígeno calentado y sensor A/F

Las descripciones de diagnóstico de Ford suelen usar HO2S más designaciones de Banco/Sensor; el término mostrado debe coincidir con los datos exactos del motor y del circuito. “Sensor de oxígeno” y “sensor O2” nombran la familia amplia. Las etiquetas A/F, de banda ancha y calentado pueden implicar diferentes circuitos o funciones, pero la descripción completa del servicio es la que controla. No deduzca la tecnología a partir del número de cables o de un título del mercado.

Designación de banco y sensor

El banco 1 contiene el cilindro 1. El sensor 1 suele estar antes del catalizador correspondiente y el sensor 2 después. Esta nomenclatura común ayuda a orientar al lector, pero no proporciona un lado físico universal. Confirme la numeración de cilindros y el flujo de escape para el motor exacto.

Etiquetas genéricas de escáner

Un escáner puede mostrar voltaje HO2S, corriente A/F, lambda o relación de equivalencia. Confirme que el PID sea compatible, coincida con el circuito físico y use las unidades esperadas. Un menú genérico puede mostrar posiciones o valores que no están implementados para el vehículo.

Bancos de motor, catalizadores y conectores

Las opciones de motor de F-150, Mustang y Explorer pueden incluir razonamiento de uno o dos bancos y diferentes rutas de catalizador, mientras que las configuraciones de Escape pueden introducir diferentes trenes motrices. Nunca deduzca el Banco 1 del lado del conductor/pasajero ni el número de sensores del nombre del modelo.

Considere las variantes de motor, construcción y emisiones

Una opción de motor de F-150 es un campo crítico de ajuste, no un detalle de acabado. Las generaciones de Mustang y Explorer también cambian los motores y el empaquetado del escape. Los contextos de gasolina, turbo e híbrido de Escape deben permanecer separados. Use la evidencia de construcción/VIN y emisiones con el motor exacto.

Un año de registro o distintivo de modelo no equivale necesariamente a la fecha de producción o punto de corte del VIN. Los vehículos importados también pueden diferir del mercado asumido por un catálogo local. Registre la etiqueta de emisiones bajo el capó y use un catálogo que cubra explícitamente el mercado de ventas.

Convierta códigos Ford en rutas de prueba, no en pedidos de piezas

Guarde todos los códigos actuales, pendientes y permanentes, fotograma congelado y preparación antes de borrar. Múltiples códigos pueden revelar una falla compartida de suministro, mezcla en todo el sistema o fallo de encendido. Borrar la memoria puede eliminar el contexto y restablecer los monitores sin reparar nada.

Interprete datos en vivo con tecnología y estado operativo

Confirmar estado de calentamiento y control

Un sensor frío o motor fuera de condiciones de lazo cerrado no debe compararse con una especificación de respuesta en caliente. Registre la temperatura del refrigerante, carga, velocidad y estado comandado con el valor del sensor.

Comparar respuesta con ajustes de combustible

La corrección positiva o negativa muestra lo que el módulo de control intenta, no qué componente falló. Fugas de admisión, error de flujo de aire/carga, suministro de combustible, purga, encendido y condición mecánica pueden crear el resultado de escape que un sensor saludable reporta.

Usar datos posteriores en contexto de catalizador

La señal posterior se evalúa con el comportamiento anterior y las condiciones de monitoreo del catalizador. Una comparación de formas de onda sin sellado de escape, condición del motor y criterios de monitoreo válidos no puede establecer un sensor o catalizador defectuoso.

Construya la identidad de reemplazo solo después del diagnóstico

Para Ford, incluya la identidad completa del motor/construcción y el texto completo del DTC, no solo HO2S. Coincida con el candidato OE, banco, número de sensor, relación con el catalizador, conexión de pines y ruta del cable. No transfiera una pieza entre opciones de motor de F-150 o líneas de modelo de Ford sin cobertura aprobada.

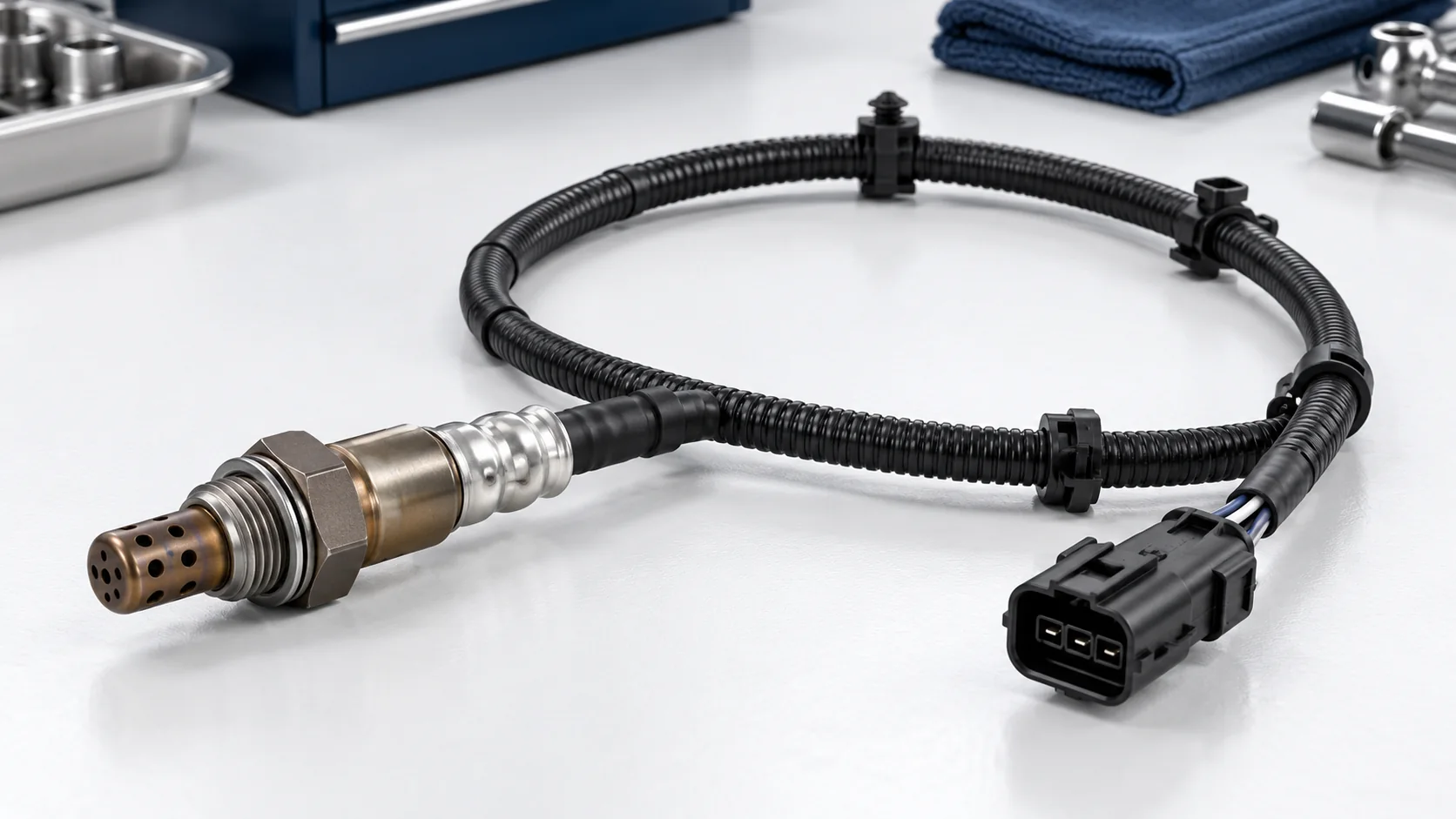

Ajuste directo y universal son decisiones separadas

Un sensor de ajuste directo suministra un conector de aplicación y disposición de cables, pero aún necesita cobertura exacta. Un sensor universal requiere compatibilidad de circuito aprobada por el fabricante e instrucciones de empalme; universal no significa todos los vehículos Ford. Los colores de los cables no son un estándar de pinout universal. No corte un arnés de ajuste directo ni improvise un empalme cerca del escape.

Verificaciones de instalación y seguridad

1. Deje que el escape se enfríe y use elevación/soporte para vehículos aprobado.
2. Confirme el sensor físico y el conector antes de la desconexión.
3. Proteja las roscas del escape y los componentes cercanos durante la extracción.
4. Compare los detalles de la tecnología y la interfaz del sensor viejo y de reemplazo.
5. Siga las instrucciones exactas de par de apriete y compuesto para roscas del producto/servicio.
6. Restablezca los manguitos térmicos, clips, protectores y el enrutamiento seguro de cables.

No existe un par de apriete o tiempo de mano de obra universal responsable para cada aplicación Ford. El acceso, la corrosión, el diseño del sensor y los componentes circundantes varían. Deténgase cuando las roscas, el portasensor, el conector o el arnés dañados cambien el alcance del trabajo.

Use una jerarquía de evidencia cuando las fuentes discrepen

Los resultados de búsqueda a menudo combinan discusiones de propietarios, listados de mercado, definiciones genéricas de códigos y catálogos de aplicaciones. No tienen la misma autoridad. Comience con la información de servicio exacta de Ford para la identidad del circuito, condiciones de diagnóstico, vistas del conector y procedimiento de instalación. Use una fuente de piezas controlada actual para la identidad OE y la sustitución. Use la etiqueta del capó, los datos de VIN/construcción y la pieza retirada para resolver la configuración. Los catálogos de posventa pueden evaluarse luego como referencias cruzadas, no tratarse como prueba solo porque varios vendedores repiten la misma fila.

Cuando dos fuentes controladas entren en conflicto, registre ambos valores, sus fechas y los campos exactos del vehículo utilizados. No promedie las respuestas ni elija la lista con la foto del producto más clara. Retenga la aplicación afectada hasta que el conflicto se resuelva mediante una fuente autorizada o una comparación física y eléctrica documentada.

Prepare un paquete de evidencia de diagnóstico antes del reemplazo

Un registro útil permite que otro técnico entienda por qué se aprobó el reemplazo. Capture la descripción completa del DTC y su estado, las condiciones de congelación de cuadro, el paso relevante de la prueba de servicio, el voltaje del sistema/batería, las comprobaciones de control y potencia del calentador cuando corresponda, el estado del arnés y los terminales, los hallazgos de fugas de admisión y escape, los trim de combustible, la evidencia de fallo de encendido y la respuesta del sensor específica de la tecnología. Identifique el conector físico probado. Un gráfico sin estado del vehículo, unidades y posición del sensor no se puede interpretar de manera confiable.

Separe las observaciones de las conclusiones. “P0135 almacenado” es una observación. “El calentador tiene suministro especificado pero un elemento abierto en el conector identificado” es evidencia que respalda una decisión sobre el sensor. “El sensor está malo” basado solo en un código es una conclusión sin respaldo. La misma disciplina se aplica a los códigos de mezcla y monitor de catalizador: documente las causas competidoras que se probaron y la condición bajo la cual falló el monitor o la respuesta.

Conserve la evidencia después de la reparación

Registre la identidad de la pieza instalada y el lote si está disponible, el acoplamiento del conector, la ruta del cable, el sellado del escape y los valores posteriores a la reparación en condiciones comparables. No borre el estado anterior antes de guardarlo. Si un problema regresa, este paquete separa la instalación incorrecta, el daño por instalación, la recurrencia del circuito, las fallas del motor no resueltas y la posible no conformidad del producto. También le da al proveedor suficiente información para investigar sin asumir que cada luz de advertencia es un defecto de garantía.

Compare el sensor antiguo y el de reemplazo como un sistema

Coloque las piezas una al lado de la otra sin contaminar ni golpear el elemento sensor. Compare los identificadores estampados o etiquetados, la rosca y el asiento de sellado, el acceso hexagonal, la longitud del escudo y el patrón de orificios, la protección del cable, la longitud total del conductor, las arandelas y clips, la carcasa del conector, el codificado, el pestillo, el número de terminales y el bloqueo secundario. Luego compare el dibujo o la especificación de la aplicación. Una coincidencia visible es una pantalla de rechazo, no una aprobación final: el rango de resistencia del calentador, la estrategia de señal, la calibración y la asignación de pines pueden diferir mientras las carcasas se ven iguales.

Rechace o detenga la instalación si el cable debe estirarse a través del escape, el conector necesita fuerza, un clip no puede volver a su ubicación original, el escudo toca otro componente, la rosca o el asiento difieren, o la tecnología especificada no se puede confirmar. No modifique un conector de ajuste directo para que un candidato encaje. Si se aprueba expresamente un sensor universal, use solo la aplicación y el procedimiento de empalme de su fabricante y conserve la protección del arnés requerida cerca del escape.

Utilice decisiones explícitas de parada, diagnóstico y liberación

Un buen flujo de trabajo no fuerza cada consulta hacia una venta. Utilice tres estados visibles. Detener cuando la identidad del vehículo, la configuración de emisiones, la posición física o la tecnología del sensor sea ambigua, o cuando dos fuentes autorizadas entren en conflicto. Diagnosticar cuando se conoce el ajuste pero la evidencia no establece una falla del sensor; complete las comprobaciones de circuito, fuga, control de combustible y respuesta requeridas por la queja. Liberar solo cuando tanto la necesidad de reemplazo como la identidad de la pieza estén respaldadas. Registre quién tomó la decisión y qué evidencia se utilizó.

Esta separación evita que una conclusión de diagnóstico correcta se empareje con la pieza incorrecta, y evita que una pieza de aspecto correcto se venda por una falla no diagnosticada. También proporciona al servicio al cliente una respuesta veraz cuando faltan datos clave: el estado es Pendiente, no “probablemente encaja”. Para una solicitud de cotización, cotice solo las filas de aplicación liberadas y enumere las filas bloqueadas por separado. Para una reparación, conserve la evidencia original hasta que se verifiquen la respuesta del circuito relevante y el monitor legal después de la instalación.

Lea la descripción completa del HO2S Ford

El lenguaje de diagnóstico de Ford utiliza comúnmente HO2S junto con identificadores de Banco y Sensor. Mantenga la redacción completa. “HO2S11” o una descripción que nombre el Banco 1 Sensor 1 contiene información de posición que se pierde cuando se convierte en “sensor de O2 delantero”. El estado completo del código, la trama congelada y la descripción del circuito deben viajar juntos desde el diagnóstico hasta la solicitud de piezas. Una etiqueta de familia de códigos puede identificar la señal, el calentador o el comportamiento de respuesta, pero no establece qué componente físico causó la condición.

Los datos del tren motriz de Ford pueden ser específicos del fabricante, mientras que una herramienta de escaneo genérica puede simplificar las etiquetas o mostrar PID no compatibles. Confirme el elemento de datos elegido contra la información de servicio exacta e identifique sus unidades. Un valor de voltaje, corriente, lambda o relación de equivalencia debe interpretarse utilizando la estrategia de sensor correcta y las condiciones de operación. No juzgue un dispositivo de rango ancho aguas arriba por una regla genérica de conmutación de banda estrecha, y no compare dos bancos hasta que la carga del motor, la temperatura y las condiciones de prueba sean comparables.

La opción de motor es una clave principal de ajuste Ford

La F-150 es el ejemplo más claro: un año modelo puede contener varias familias de motores y diseños de escape. Mustang y Explorer también cambian el empaquetado del motor y del catalizador entre generaciones, mientras que Escape puede añadir trenes motrices turboalimentados o híbridos. Registre el motor exacto a partir de datos de construcción/VIN autorizados antes de abrir el diagrama de cableado o el catálogo. Solo el texto de desplazamiento puede seguir siendo insuficiente cuando las familias de motores o las calibraciones difieren.

No deduzca el número de sensores a partir del número de cilindros del motor. Cuente las rutas de escape, los catalizadores monitoreados y las posiciones identificadas en la información exacta de servicio y piezas. Un motor de dos bancos puede tener múltiples catalizadores o rutas de conector que hacen que el sensor visible más cercano sea una guía deficiente. Una configuración de un solo banco no gana un segundo banco físico porque un menú genérico de escáner muestre opciones del Banco 2.

Construir un mapa de bancos y rutas de escape de Ford

1. Confirme la familia del motor, la fecha de construcción y el mercado de emisiones.
2. Localice el cilindro 1 utilizando el diagrama del motor Ford correspondiente.
3. Trace cada colector o salida de turbocompresor hasta su secuencia de catalizador.
4. Marque el Sensor 1 y el Sensor 2 en relación con el catalizador relevante.
5. Siga el diagrama de cableado hasta el número de conector y la rama del arnés.
6. Compare el conector físico, la ruta del cable y las abrazaderas solo después de que el mapa esté completo.

Este método es importante en vehículos donde los componentes de escape se cruzan, fusionan o empaquetan ajustadamente alrededor de la transmisión y el chasis. “Izquierda” o “derecha” puede referirse a la orientación del vehículo, la vista del componente o la convención del catálogo; el Banco 1 sigue siendo el banco que contiene el cilindro 1. Documente la referencia del diagrama utilizada para que otra persona pueda reproducir la decisión de ubicación.

Rutas de diagnóstico de HO2S de Ford por tipo de evidencia

Para una falla del calentador, verifique la alimentación fusible del circuito exacto o la alimentación compartida, el lado de control, la tensión del terminal, la corrosión y el daño por calor del arnés antes de medir el elemento según el procedimiento de Ford. Varios códigos de calentador pueden indicar un problema eléctrico compartido. Para un código bajo, alto o sin actividad, confirme la integridad de la referencia/señal y si existe una condición de escape rica o pobre real. Los trim de combustible, datos de flujo de aire/carga, suministro de combustible, purga, encendido, condición mecánica y fugas proporcionan ese contexto.

Un código de respuesta lenta es evidencia de monitoreo, no una instrucción de cronómetro separada de los criterios de habilitación. Confirme la temperatura, carga, estrategia del sensor y sellado del escape, luego use la prueba de respuesta especificada. Para P0420/P0430, evalúe el historial de fallos de encendido y mezcla, fugas de escape, el par correcto de sensor ascendente/descendente y evidencia del catalizador. Reemplazar el Sensor 2 solo porque su descripción de código menciona un banco de catalizador no repara un problema de eficiencia.

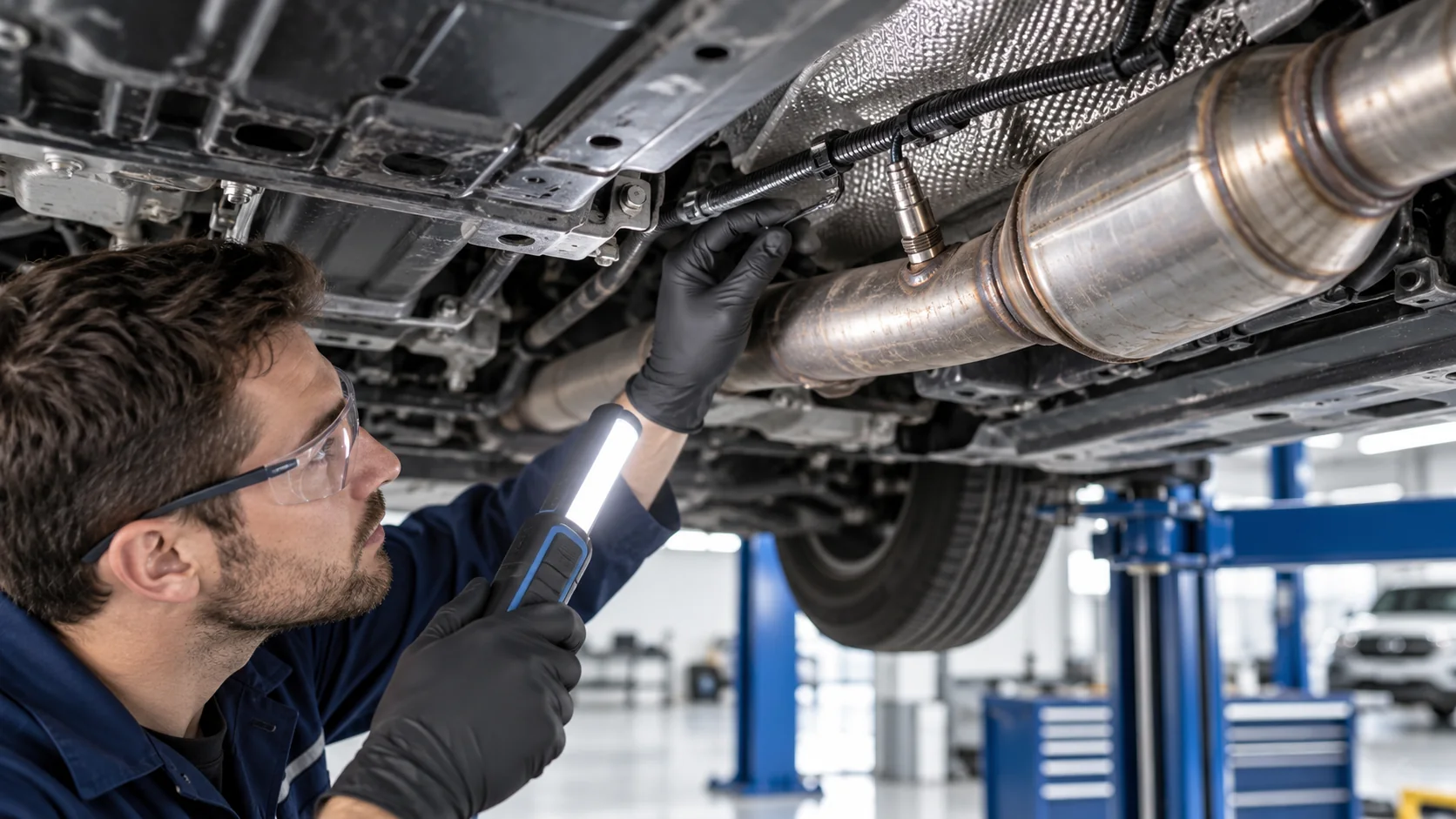

El enrutamiento del arnés merece su propia decisión

El empaquetado de camionetas y SUV de Ford puede exponer cables largos y abrazaderas al calor del escape, contaminación de la carretera o movimiento. Inspeccione toda la ruta, no solo el extremo del conector. Una funda derretida, una abrazadera faltante, una rama estirada o desgaste por vibración del terminal pueden crear fallas intermitentes después del calentamiento. Restaure cada característica protectora. Un sensor nuevo conectado a través de la misma ruta dañada puede repetir el código y parecer defectuoso falsamente.

Puerta de abastecimiento y lanzamiento de catálogo de Ford

Para cobertura al por mayor, publique aplicaciones por motor y posición, no por un titular como “encaja en F-150”. Mantenga los motores excluidos y los rangos de construcción no resueltos visibles en el archivo de aplicación. Sunhyings puede revisar un proyecto de Ford cuando se proporcionen estos campos, pero la disponibilidad del producto, la equivalencia OE y el ajuste requieren evidencia específica del proyecto antes de la cotización.

Escenario de verificación compuesto de Ford

Escenario de ingeniería compuesto: Una solicitud de un F-150 lista solo el año del modelo y un código P. Varios motores estaban disponibles, y el comprador asume que el sensor visible en el lado del conductor es el circuito nombrado Banco 1. El revisor pausa el pedido, resuelve la identidad del vehículo y la posición, y luego sigue la prueba de circuito correcta. Este escenario combina riesgos comunes de catálogo y diagnóstico; no es un caso de cliente de Sunhyings, un registro de ajuste o una afirmación sobre un vehículo en particular.

Escenario de diagnóstico compuesto de Ford

Escenario de diagnóstico compuesto: Un Explorer almacena un código de respuesta lenta y el primer gráfico de escaneo aparece plano. El técnico no pide un HO2S solo por el gráfico. Los datos exactos de construcción y motor identifican el circuito y el tipo de señal; la prueba se repite después del calentamiento mientras se registran los trimados de combustible y las condiciones comandadas. Una sección del arnés dañada por calor responde al movimiento, por lo que el enrutamiento del circuito se repara y verifica antes de cualquier decisión de reemplazo del sensor.

La secuencia está intencionalmente basada en evidencia: confirmar el circuito exacto, probar las causas del lado del vehículo y comparar la respuesta con el procedimiento aplicable antes de aprobar una pieza. Es un ejemplo de entrenamiento compuesto, no un cliente de Sunhyings, un resultado de garantía o una declaración de que el modelo nombrado tiene comúnmente esta falla.

Verificar la reparación y monitorear

Después de la reparación, confirme el bloqueo del conector, el enrutamiento del cable, la distancia al calor y el sellado del escape. Verifique la respuesta del sensor específica del calentador/circuito y la tecnología bajo condiciones definidas. Complete el monitor de preparación legal aplicable. Una luz de advertencia que se apagó manualmente no es evidencia de que el monitor original haya pasado; los códigos permanentes pueden permanecer hasta que el módulo de control confirme un resultado exitoso.

Límite de emisiones y reclamación de producto

No use espaciadores, defoulers, simuladores, eliminaciones de sensores o cambios de software para ocultar el monitoreo del catalizador. Estos métodos no reparan la causa raíz y pueden violar la ley de emisiones. Esta página educativa no confirma que Sunhyings venda, almacene, fabrique o garantice un sensor para cualquier aplicación Ford. El ajuste permanece Pendiente hasta que se iguale la evidencia específica del proyecto.
