Tuercas de soldadura por proyección para chapa metálica automotriz: diseño de par de torsión, extracción y proyección

¿Qué son las tuercas de soldadura por resalte para chapa metálica automotriz?

Las tuercas de soldadura por resalte son tuercas diseñadas con resaltes que concentran la corriente de soldadura, el calor y la presión durante la soldadura por resistencia. Cuando el proceso de soldadura se controla correctamente, los resaltes colapsan y ayudan a formar una unión soldada entre la tuerca y la chapa metálica.

En los ensamblajes de chapa metálica automotriz, las tuercas de soldadura por resalte se utilizan a menudo donde se requiere un punto de fijación roscado confiable en una pieza metálica delgada o conformada. Pueden usarse en soportes, refuerzos, paneles, puntos de montaje u otros componentes de chapa metálica. La ubicación exacta de la aplicación, el tipo de unión y la condición de carga deben confirmarse a partir del dibujo o la especificación del cliente.

El diagrama es solo explicativo; la geometría del resalte debe seguir el dibujo aprobado o la norma del cliente.

Las formas comunes incluyen tuercas de soldadura con brida, tuercas de soldadura hexagonales y tuercas de soldadura con resaltes personalizadas. Una tuerca de soldadura con brida puede proporcionar una superficie de apoyo más grande y múltiples resaltes alrededor de la brida. Una tuerca de soldadura hexagonal puede seguir una geometría controlada por catálogo o plano. Una tuerca de soldadura con resaltes personalizada puede usar una disposición de resaltes especial, forma de brida, requisito de rosca u orientación de empaque.

Para los compradores que adquieren tuercas especiales personalizadas, el punto clave es que una tuerca de soldadura no debe tratarse como una pieza roscada genérica. Una tuerca que funciona en una aplicación de chapa metálica puede no ser adecuada para otra si el material de la chapa, el espesor, el recubrimiento, el acceso de soldadura, el electrodo, el dispositivo o el requisito de par de torsión cambian.

Por qué el par de torsión y la resistencia al arranque son importantes

El par de torsión y la resistencia al arranque son dos de los puntos de validación más importantes para las tuercas de soldadura con resaltes en chapa metálica automotriz. Están relacionados con la unión soldada, no solo con la rosca de la tuerca.

Torque-out se refiere a la resistencia de la tuerca soldada a la falla por rotación cuando se aplica torque después de la soldadura. Si la resistencia al par de torsión no es suficiente, la tuerca puede girar en la chapa metálica durante el montaje, servicio o reparación.

Resistencia al arranque se refiere a la resistencia de la tuerca soldada a ser extraída de la chapa metálica. Si la resistencia al arranque no es suficiente, la chapa metálica puede deformarse, rasgarse o separarse de la tuerca soldada bajo carga axial.

No se implica ningún valor de prueba; los criterios de aceptación deben provenir del plano, la norma del cliente o la especificación de prueba aprobada.

El torque de extracción no es lo mismo que el torque de apriete de montaje

Los compradores no deben confundir el torque de extracción con el torque normal de apriete del perno. El torque de montaje es el torque utilizado al fijar el perno de acoplamiento. El torque de extracción es una verificación de validación para determinar si la tuerca soldada resiste la rotación en relación con la chapa metálica. La relación entre estos dos valores debe ser definida por el dibujo del cliente, el diseño de la unión o el requisito de validación.

Diseño de resaltes: ¿Qué controla la resistencia de la soldadura?

El diseño de los resaltes es fundamental para el rendimiento de la tuerca de soldadura por resaltes. Los resaltes no son elementos decorativos. Controlan cómo se concentran la corriente de soldadura y la presión en los puntos de contacto entre la tuerca y la chapa metálica.

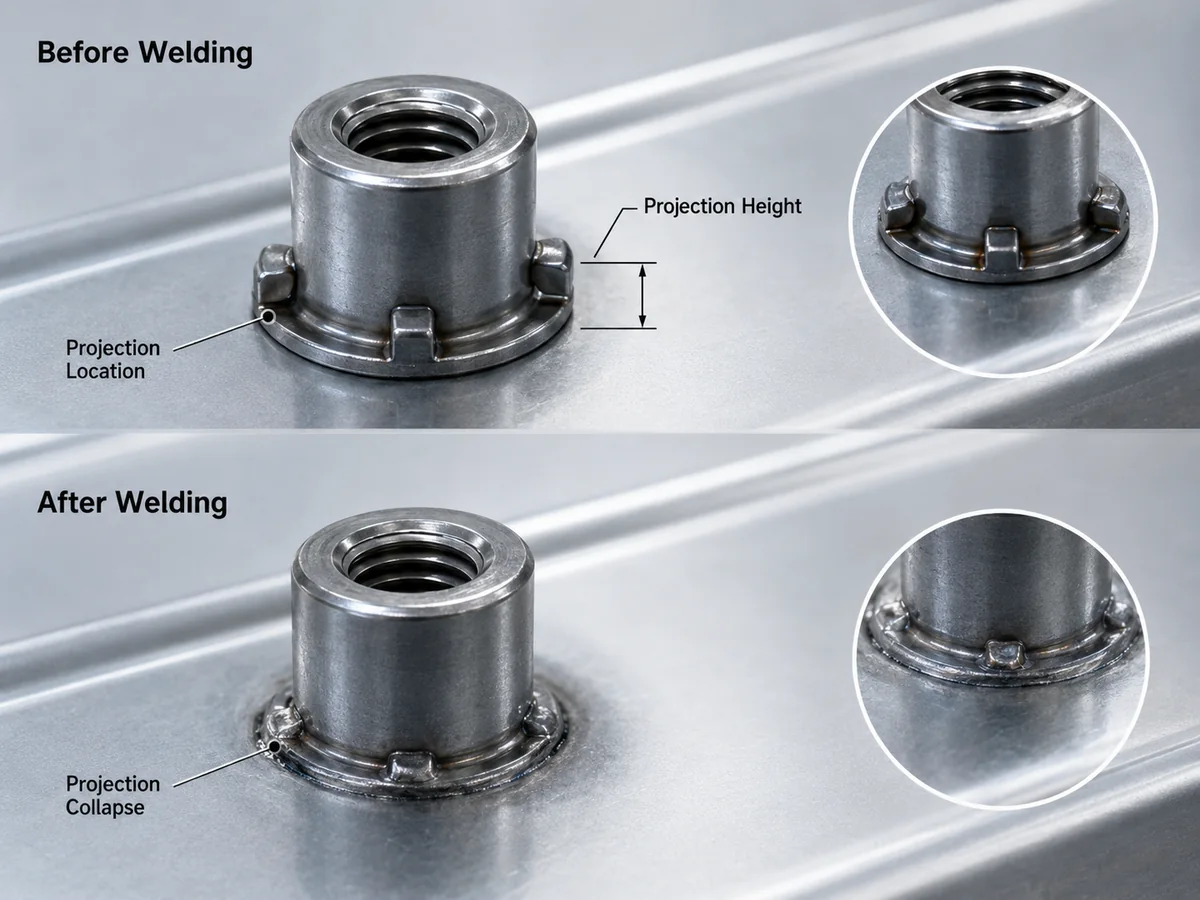

Las principales variables de diseño de los resaltes incluyen número de resaltes, altura del resalte, forma del resalte, ubicación del resalte, espaciado entre resaltes, volumen del resalte, área de contacto antes de la soldadura, colapso del resalte después de la soldadura y compatibilidad con el espesor y la condición superficial de la chapa.

La geometría del resalte debe seguir el dibujo aprobado; esta imagen no define las dimensiones finales del resalte.

Espesor de la chapa, material y estado de la superficie

El rendimiento de la tuerca de soldadura por protuberancia no puede juzgarse solo a partir del dibujo de la tuerca. La chapa metálica de acoplamiento es una parte crítica de la unión.

El espesor de la chapa afecta la formación de la soldadura, el colapso de la protuberancia, el comportamiento de extracción y el riesgo de quemadura. El material de la chapa también importa. Diferentes grados de acero, niveles de resistencia y condiciones de superficie pueden afectar la estabilidad de la soldadura por resistencia.

Si faltan los datos de la chapa, el proveedor puede revisar la fabricabilidad de la tuerca, pero no puede confirmar el rendimiento final del conjunto soldado. El estado correcto es necesita confirmación.

Ruta del proceso de fabricación: ¿Qué debe coincidir entre la muestra y la producción?

Para proyectos de tuercas de proyección para soldadura automotriz, la aprobación de la muestra solo es útil cuando la ruta de la muestra representa la ruta de producción planificada. Los compradores deben confirmar si la tuerca cotizada se producirá, soldará, inspeccionará, empaquetará y presentará bajo los mismos supuestos de proceso esperados para la producción en masa.

Modos de fallo comunes en aplicaciones de tuercas de soldadura por proyección

El fallo de la tuerca de soldadura por proyección puede deberse al diseño de la tuerca, el estado de la chapa, el proceso de soldadura, el control del utillaje o las deficiencias de inspección. Las causas siguientes deben tratarse como posibles causas, no como conclusiones garantizadas.

Para un contexto más amplio de riesgo de ensamblaje, consulte la guía de SUNHYINGS sobre Problemas comunes de ensamblaje automotriz resueltos con tuercas especiales.

Inspección y validación: par de torsión, extracción y calibre de rosca

La inspección de las tuercas de soldadura por resalte debe cubrir tanto la tuerca como el conjunto soldado cuando sea necesario. El alcance de la inspección depende del plano del cliente, la norma interna y el requisito del programa automotriz.

El alcance de la inspección depende del plano del comprador, la responsabilidad del proceso de soldadura y el requisito de aprobación del cliente.

Notas en planos que necesitan aclaración

Muchos problemas con las tuercas de soldadura por resaltos comienzan con notas poco claras en los planos. La redacción puede parecer simple, pero puede crear diferentes interpretaciones entre el comprador, el proveedor de tuercas, el proveedor de soldadura y la planta de ensamblaje.

Lo que los compradores no deben escribir en la RFQ

Si una nota en el plano no está clara, el comprador no debe basarse en suposiciones del proveedor. El requisito debe marcarse como necesita confirmación antes de la cotización o la producción de muestras.

Tuercas de soldadura por proyección vs tuercas autoperforantes: cuando soldar no es lo mismo que presionar

Las tuercas de soldadura por proyección y las tuercas autoperforantes se utilizan ambas para crear puntos de fijación roscados en chapa metálica, pero no son el mismo método de unión.

Si el proyecto requiere soldadura, las tuercas de proyección para soldadura pueden ser adecuadas. Si el acceso de soldadura, el efecto térmico o el estado del recubrimiento no son adecuados, se pueden considerar las tuercas autoperforantes como un enfoque de fijación diferente. La decisión debe provenir del diseño del ensamblaje, la condición de la chapa metálica y el requisito de aprobación del cliente.

Cómo revisa SUNHYINGS las solicitudes de cotización de tuercas de proyección para soldadura

Como un fabricante de sujetadores personalizados, SUNHYINGS puede revisar las solicitudes de cotización de tuercas de proyección para soldadura desde el lado de la fabricabilidad de la tuerca y la integridad de la cotización. La revisión puede ayudar a los compradores a identificar datos de dibujo faltantes antes de la producción de muestras.

Qué deben enviar los compradores antes de la revisión

Para que la revisión sea útil, los compradores deben enviar la última revisión del plano, el tipo de tuerca, el tamaño de rosca, el paso, la tolerancia, el requisito de material, la geometría de la proyección, el material de la chapa metálica, el espesor de la chapa, la condición de la superficie, la ubicación del ensamblaje, el requisito de par de torsión de salida, el requisito de resistencia a la extracción, la responsabilidad de soldadura, el alcance del documento, el volumen anual y el requisito de embalaje.

Para proyectos automotrices, esta revisión es especialmente útil cuando el comprador necesita fabricación personalizada de tuercas, abastecimiento controlado por plano o aclaración temprana de RFQ antes del muestreo. Los compradores también pueden revisar SUNHYINGS como un proveedor especializado en tuercas para aplicaciones automotrices.
