Guida al sensore di ossigeno Chevrolet: diagnosi e controllo di compatibilità

Guida tecnica al sensore di ossigeno

Guida alla sostituzione del sensore di ossigeno Chevrolet incentrata su diagnosi, identificazione esatta del veicolo e del motore, posizione del sensore, prove di montaggio e verifica in sicurezza.

Autore: Sunhy · Revisione tecnica: team contenuti Sunhyings · Ultimo aggiornamento: 1 agosto 2026

Cosa questa guida Chevrolet può e non può confermare

Questa è una guida diagnostica neutrale e di verifica dell'idoneità. Non pubblica un numero OE Chevrolet non verificato, l'applicazione per anno-modello, il conteggio dei sensori, il tempo di manodopera o il valore di coppia. L'inventario, la produzione e l'idoneità approvata di Sunhyings non sono dichiarati. Le informazioni di servizio esatte e i dati di applicazione correnti per il VIN/configurazione controllano la riparazione.

I nomi dei modelli Chevrolet più comuni non sono identità di idoneità complete

Costruisci l'identità del veicolo e del sensore

• Contesto VIN e anno/modello/allestimento esatto
• Cilindrata/codice motore e tipo di carburante dove applicabile
• Mercato di vendita ed etichetta/configurazione delle emissioni
• Banco 1 o Banco 2 e Sensore 1 o Sensore 2
• Numero OE da fonte verificata o etichetta leggibile del vecchio componente
• Tecnologia del sensore, codifica del connettore, pin, cavo e clip

Diagnostica prima di ordinare

Registrare codici correnti, in sospeso e permanenti, freeze frame e prontezza. Ispezionare il percorso del cablaggio, i terminali e le perdite di scarico. Testare alimentazione/massa/controllo del riscaldatore per codici riscaldatore. Confrontare i trim di carburante e la risposta del sensore specifica della tecnologia per codici di miscela o risposta. I codici P0420/P0430 riguardano l'efficienza del sistema catalitico e non sono un ordine automatico del sensore posteriore.

Limite di installazione sicura

Lasciare raffreddare lo scarico e utilizzare un supporto veicolo approvato. Seguire la procedura di servizio Chevrolet esatta e le istruzioni del sensore di ricambio per accesso, coppia e composto per filettatura. Non tagliare un cablaggio diretto. Instradare il cavo lontano da calore, bordi taglienti e parti in movimento, e ripristinare ogni clip e schermatura.

Verifica post-riparazione

Controllare connettore, instradamento e tenuta dello scarico, quindi confermare riscaldatore/circuito e risposta del sensore nelle condizioni specificate. Completare la procedura di monitoraggio legale applicabile. Cancellare i codici, utilizzare un distanziatore/simulatore o disabilitare un monitor non prova la riparazione.

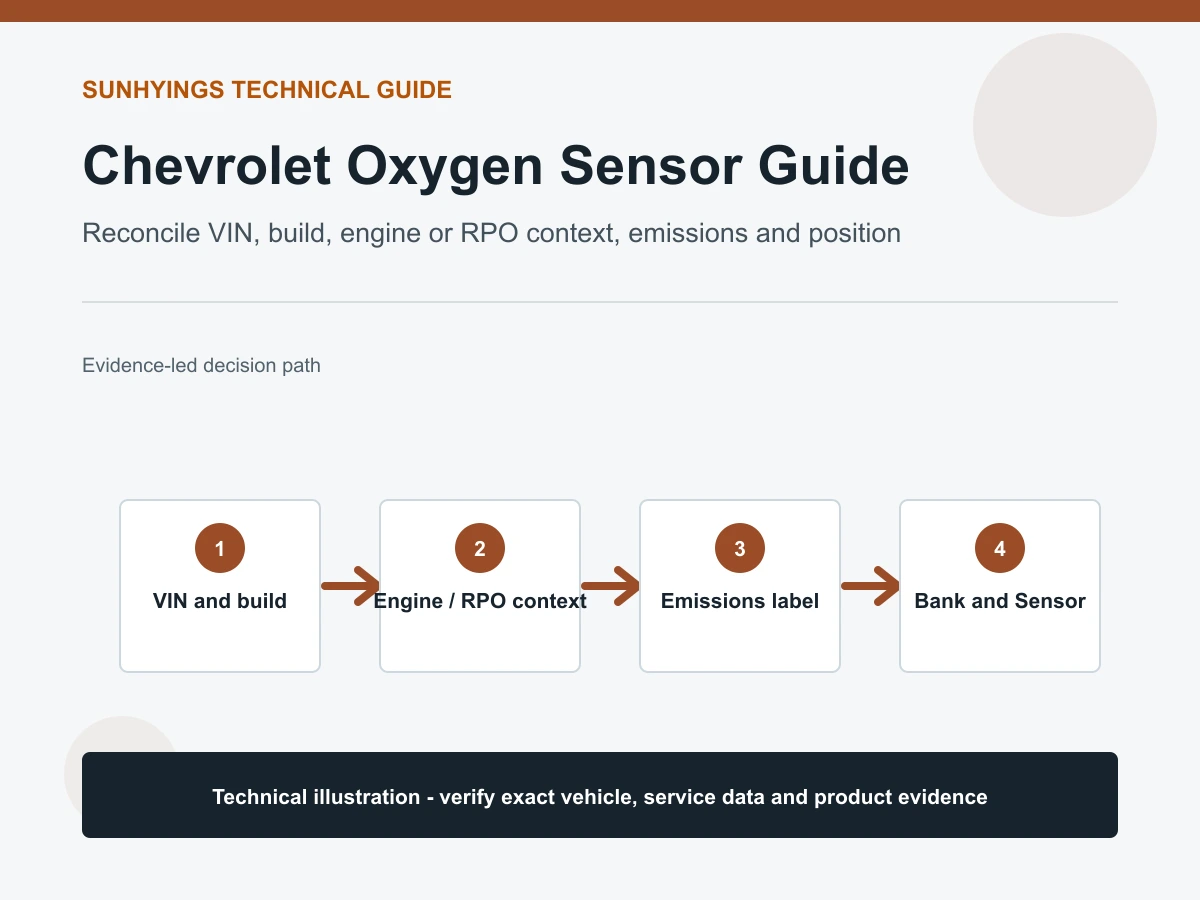

Una sequenza di verifica Chevrolet che evita di indovinare il nome del modello

L'identificazione del veicolo Chevrolet/GM può richiedere il contesto del motore e della configurazione RPO oltre al VIN e all'anno modello. Un badge Silverado o Tahoe può coprire diversi motori; anche Equinox e Malibu cambiano gruppi propulsori attraverso le generazioni. Preservare l'esatta etichetta delle emissioni e il mercato.

Domande a cui rispondere per le ricerche comuni di modelli Chevrolet

Una tabella delle famiglie di modelli è una lista di verifica, non un elenco di compatibilità. Intenzionalmente non contiene conteggio sensori, lato, numero OE o intervallo di anni. Questi dati devono provenire da informazioni aggiornate corrispondenti al veicolo esatto.

Leggere la terminologia Chevrolet nel contesto

Sensore di ossigeno, sensore di ossigeno riscaldato e sensore A/F

I dati Chevrolet/GM utilizzano comunemente descrizioni HO2S e Bank/Sensore, mentre gli elenchi di parti possono abbreviarle in sensore O2 a monte o a valle. “Sensore di ossigeno” e “sensore O2” denominano l'ampia famiglia. Le etichette A/F, wideband e riscaldato possono implicare circuiti o ruoli diversi, ma la descrizione completa del servizio è determinante. Non dedurre la tecnologia dal numero di fili o da un titolo di mercato.

Designazione della bancata e del sensore

La bancata 1 contiene il cilindro 1. Il sensore 1 si trova generalmente prima del catalizzatore di riferimento e il sensore 2 dopo. Questa nomenclatura comune aiuta a orientare il lettore, ma non fornisce un lato fisico universale. Confermare la numerazione dei cilindri e il flusso di scarico per il motore specifico.

Etichette generiche dello scanner

Uno scanner può visualizzare la tensione HO2S, la corrente A/F, lambda o il rapporto di equivalenza. Verificare che il PID sia supportato, corrisponda al circuito fisico e utilizzi le unità previste. Un menu generico può elencare posizioni o valori non implementati per il veicolo.

Mappatura dei banchi motore, catalizzatori e connettori

Le configurazioni a motore V di Silverado e Tahoe richiedono l'identificazione del banco del cilindro 1, mentre gli schemi di Equinox e Malibu possono utilizzare disposizioni diverse del motore e del catalizzatore. Non utilizzare una regola universale sinistra/destra. Mappare ogni percorso di scarico e seguire il suo connettore nel corretto schema elettrico.

Considerare le varianti del motore, di assemblaggio e delle emissioni

Le informazioni RPO e del motore possono distinguere componenti che condividono un badge di modello e anno. I numeri OE possono anche essere sostituiti, quindi registrare la fonte e la revisione piuttosto che copiare un riferimento incrociato di mercato. Una corrispondenza visibile del connettore rimane solo un controllo fisico.

Un anno di immatricolazione o un badge del modello non corrisponde necessariamente alla data di produzione o al punto di interruzione del VIN. I veicoli importati possono anche differire dal mercato assunto da un catalogo locale. Registrare l'etichetta delle emissioni sotto il cofano e utilizzare un catalogo che copra esplicitamente il mercato di vendita.

Trasformare i codici Chevrolet in percorsi di test, non in ordini di parti

Salvare tutti i codici correnti, in sospeso e permanenti, freeze frame e prontezza prima di cancellare. Codici multipli possono rivelare un'alimentazione condivisa, un guasto di miscela su tutto il sistema o una mancata accensione. Cancellare la memoria può rimuovere il contesto e resettare i monitor senza riparare nulla.

Interpretare i dati in tempo reale con tecnologia e stato operativo

Confermare lo stato di riscaldamento e controllo

Un sensore freddo o un motore in condizioni di anello aperto non dovrebbe essere confrontato con una specifica di risposta a caldo. Registrare la temperatura del liquido di raffreddamento, il carico, il regime e lo stato comandato con il valore del sensore.

Confrontare la risposta con i trim del carburante

La correzione positiva o negativa mostra ciò che il modulo di controllo sta tentando, non quale componente è guasto. Perdite di aspirazione, errore di flusso d'aria/carico, erogazione carburante, spurgo, accensione e condizioni meccaniche possono creare il risultato di scarico che un sensore sano riporta.

Utilizzare i dati a valle nel contesto del catalizzatore

Il segnale a valle viene valutato con il comportamento a monte e le condizioni di monitoraggio del catalizzatore. Un confronto di forme d'onda senza tenuta dello scarico, condizioni del motore e criteri di monitoraggio validi non può stabilire un sensore o un catalizzatore guasto.

Costruire l'identità del ricambio solo dopo la diagnosi

Per Chevrolet, inviare VIN/costruzione e contesto motore/RPO, mercato delle emissioni, descrizione completa Bank/Sensore, riferimento OE e foto del connettore/cavo. Un candidato riferimento incrociato GM deve essere riconciliato con la configurazione esatta prima di qualsiasi dichiarazione di adattamento.

Adattamento diretto e universale sono decisioni separate

Un sensore a montaggio diretto fornisce un connettore applicativo e una disposizione dei cavi, ma necessita comunque di una copertura esatta. Un sensore universale richiede compatibilità del circuito approvata dal produttore e istruzioni di giunzione; universale non significa ogni veicolo Chevrolet. I colori dei fili non sono uno standard universale di pinout. Non tagliare un cablaggio a montaggio diretto o improvvisare una giunzione vicino allo scarico.

Controlli di installazione e sicurezza

1. Lasciare raffreddare lo scarico e utilizzare sollevamento/supporto del veicolo approvato.
2. Confermare il sensore fisico e il connettore prima della disconnessione.
3. Proteggere le filettature dello scarico e i componenti circostanti durante la rimozione.
4. Confrontare i dettagli della tecnologia e dell'interfaccia tra vecchio e nuovo.
5. Seguire esattamente le istruzioni di coppia e di composto per filettature del prodotto/servizio.
6. Ripristinare manicotti termici, clip, schermi e instradamento sicuro dei cavi.

Non esiste una coppia universale o un tempo di manodopera responsabile per ogni applicazione Chevrolet. L'accesso, la corrosione, il design del sensore e i componenti circostanti variano. Fermarsi quando il danneggiamento di filettature, attacco, connettore o cablaggio modifica l'ambito del lavoro.

Utilizzare una gerarchia di evidenze quando le fonti sono in disaccordo

I risultati di ricerca spesso combinano discussioni tra proprietari, annunci di mercato, definizioni generiche di codici e cataloghi applicativi. Non hanno uguale autorità. Iniziare con le informazioni di servizio Chevrolet esatte per l'identificazione del circuito, le condizioni diagnostiche, le viste dei connettori e la procedura di installazione. Utilizzare una fonte di ricambi controllata per l'identità OE e le sostituzioni. Utilizzare l'etichetta sotto cofano, i dati VIN/costruzione e il pezzo rimosso per risolvere la configurazione. I cataloghi aftermarket possono quindi essere valutati come riferimenti incrociati, non trattati come prova solo perché diversi venditori ripetono la stessa riga.

Quando due fonti controllate sono in conflitto, registrare entrambi i valori, le loro date e i campi esatti del veicolo utilizzati. Non fare una media delle risposte né scegliere l'inserzione con la foto del prodotto più chiara. Tenere in sospeso l'applicazione interessata fino a quando il conflitto non viene risolto da una fonte autorevole o da un confronto fisico ed elettrico documentato.

Prepara un pacchetto di prove diagnostiche prima della sostituzione

Un registro utile permette a un altro tecnico di capire perché la sostituzione è stata approvata. Acquisisci la descrizione completa del DTC e lo stato, le condizioni di freeze-frame, il passo del test di servizio pertinente, la tensione della batteria/sistema, i controlli di potenza e comando del riscaldatore dove applicabili, le condizioni del cablaggio e dei terminali, i risultati delle perdite di aspirazione e scarico, i trim del carburante, le prove di mancata accensione e la risposta del sensore specifico della tecnologia. Identifica il connettore fisico testato. Un grafico senza stato del veicolo, unità e posizione del sensore non può essere interpretato in modo affidabile.

Separa le osservazioni dalle conclusioni. “P0135 memorizzato” è un'osservazione. “Il riscaldatore ha alimentazione specificata ma un elemento aperto al connettore identificato” è una prova a supporto di una decisione sul sensore. “Il sensore è guasto” basato solo su un codice è una conclusione non supportata. La stessa disciplina si applica ai codici di miscela e monitor catalizzatore: documenta le cause concorrenti che sono state testate e la condizione in cui il monitor o la risposta hanno fallito.

Conserva le prove dopo la riparazione

Registra l'identità del pezzo installato e il lotto se disponibile, l'accoppiamento del connettore, il percorso del cavo, la tenuta dello scarico e i valori post-riparazione in condizioni comparabili. Non cancellare lo stato precedente prima di averlo salvato. Se un problema si ripresenta, questo pacchetto separa montaggio errato, danni da installazione, ricorrenza del circuito, guasti irrisolti del motore e possibile non conformità del prodotto. Fornisce inoltre a un fornitore informazioni sufficienti per indagare senza presumere che ogni spia di avvertimento sia un difetto di garanzia.

Confronta il sensore vecchio e quello di ricambio come sistema

Disponi i pezzi fianco a fianco senza contaminare o colpire l'elemento sensibile. Confronta gli identificatori stampigliati o etichettati, la filettatura e la sede di tenuta, l'accesso esagonale, la lunghezza dello schermo e il modello dei fori, la protezione del cavo, la lunghezza totale del conduttore, i passacavi e le clip, l'alloggiamento del connettore, la codifica, il fermo, il conteggio dei terminali e il blocco secondario. Quindi confronta il disegno o la specifica applicativa. Una corrispondenza visiva è uno schermo di rifiuto, non un'approvazione finale: la gamma di resistenza del riscaldatore, la strategia del segnale, la calibrazione e l'assegnazione dei pin possono differire mentre gli alloggiamenti sembrano uguali.

Rifiuta o interrompi l'installazione se il cavo deve essere teso attraverso lo scarico, il connettore richiede forza, una clip non può tornare nella sua posizione originale, lo schermo tocca un altro componente, la filettatura o la sede differiscono, o la tecnologia specificata non può essere confermata. Non modificare un connettore direct-fit per far adattare un candidato. Se un sensore universale è espressamente approvato, utilizza solo la procedura di applicazione e giunzione del produttore e mantieni la protezione del cablaggio richiesta vicino allo scarico.

Utilizza decisioni esplicite di arresto, diagnosi e rilascio

Un buon flusso di lavoro non forza ogni richiesta verso una vendita. Usa tre stati visibili. Stop quando l'identità del veicolo, la configurazione delle emissioni, la posizione fisica o la tecnologia del sensore sono ambigue, o quando due fonti autorevoli sono in conflitto. Diagnostica quando l'adattamento è noto ma le prove non stabiliscono il guasto del sensore; completare i controlli del circuito, delle perdite, del controllo del carburante e della risposta richiesti dal reclamo. Rilascio solo quando sia la necessità di sostituzione che l'identità del pezzo sono supportate. Registrare chi ha preso la decisione e quali prove sono state utilizzate.

Questa separazione impedisce che una conclusione diagnostica corretta venga abbinata al pezzo sbagliato e impedisce che un pezzo apparentemente corretto venga venduto per un guasto non diagnosticato. Dà inoltre al servizio clienti una risposta veritiera quando mancano dati chiave: lo stato è In sospeso, non “probabilmente adatto”. Per un RFQ, quotare solo le righe di applicazione rilasciate e elencare le righe bloccate separatamente. Per una riparazione, conservare le prove originali fino a quando la risposta del circuito pertinente e il monitor legale non siano verificati dopo l'installazione.

Utilizzare insieme i dati VIN, di costruzione e RPO come prove

Un badge Chevrolet e l'anno del modello non identificano completamente il gruppo propulsore. Silverado e Tahoe possono offrire più motori e configurazioni di emissioni, mentre Equinox e Malibu cambiano motori e layout di scarico tra generazioni e mercati. Iniziare con il VIN/record di costruzione e il motore esatto. Dove le informazioni RPO GM sono pertinenti e disponibili da un record veicolare autorevole, conservare i codici che definiscono il gruppo propulsore o la configurazione delle emissioni. Non copiare un elenco RPO da un veicolo non correlato né decodificarlo tramite una pagina di mercato non verificata.

L'etichetta delle emissioni sotto il cofano è un controllo separato. Registrare le informazioni di certificazione o configurazione applicabili necessarie per il catalogo senza trasformare l'etichetta in un identificatore pubblico del veicolo. Se VIN/costruzione, contesto RPO, etichetta e dati attuali dei ricambi non concordano, interrompere la decisione di applicazione. Il conflitto può indicare una configurazione importata, un errore di selezione del catalogo, un precedente cambio di motore o scarico, o semplicemente dati incompleti; nessuno di questi viene risolto scegliendo la lista Silverado più comune.

Tradurre attentamente i termini GM HO2S e Bank/Sensor

Le informazioni diagnostiche Chevrolet/GM possono utilizzare HO2S con identificatori di Banco e Sensore, mentre gli elenchi al dettaglio utilizzano a monte, a valle, anteriore, posteriore, sinistro o destro. Mantenere il termine di servizio completo. Il Banco 1 è il banco cilindri che contiene il cilindro 1, non un lato universale del conducente o del passeggero. Il Sensore 1 è generalmente prima del catalizzatore pertinente e il Sensore 2 dopo di esso, ma lo schema esatto dello scarico determina dove esistono più catalizzatori o percorsi combinati.

Per un motore in linea, non assumere che un menu generico Banco 2 descriva un circuito fisico. Per un motore a V, identificare il cilindro 1 nelle informazioni corrispondenti del motore prima di andare sotto il veicolo. Mappare il percorso di scarico e il numero del connettore, quindi verificare il cablaggio fisico quando lo scarico è freddo. Ciò evita di scollegare un sensore vicino, specialmente dove i cavi si incrociano o i connettori sono montati sopra gli schermi termici.

Mantenere separati i layout del motore e dello scarico Chevrolet

Le ricerche per Silverado e Tahoe spesso si concentrano sul nome del modello o sulla cilindrata del motore, ma un record di applicazione dovrebbe preservare la famiglia del motore, l'intervallo di produzione, la configurazione di mercato/emissioni e i dettagli della trasmissione dove il catalogo lo richiede. Equinox e Malibu possono utilizzare motori in linea, varianti turbo o diversi gruppi propulsori attraverso le generazioni. Un sensore utilizzato in una posizione su un motore non può essere trasferito a un'altra configurazione basandosi solo sull'aspetto del connettore.

1. Determinare il veicolo, il motore e la produzione esatti da registri autorevoli.
2. Abbinare la configurazione delle emissioni e le informazioni di servizio correnti.
3. Individuare il cilindro 1 e mappare ogni percorso catalitico rilevante.
4. Identificare il circuito HO2S nominato e il connettore nello schema elettrico.
5. Risolvere l'identità OE e la sostituzione nei dati correnti dei ricambi.
6. Confrontare filettatura, schermatura, connettore, cavo e clip prima del rilascio.

Mantenere la revisione originale e le configurazioni escluse in un catalogo distributore. Una riga ampia con esclusioni motore nascoste è più difficile da correggere dopo che l'inventario è stato etichettato e distribuito ai marketplace.

Prove diagnostiche Chevrolet prima di una decisione sul sensore

Per i codici del circuito riscaldatore, ispezionare alimentazioni e fusibili condivisi dove lo schema esatto li mostra, il circuito di controllo, i terminali del connettore, l'esposizione al calore del cablaggio e i valori degli elementi secondo la procedura GM. Più codici correlati al riscaldatore possono indicare un problema comune lato veicolo. Per i codici di segnale o miscela, stabilire se il sensore sta riportando una condizione reale di scarico: ispezionare perdite di aspirazione e scarico, dati di flusso d'aria/carico, erogazione carburante, spurgo, accensione, mancate accensioni e evidenze meccaniche del motore.

Per risposta lenta o nessuna attività, confermare che il motore sia caldo e che le condizioni di monitoraggio richieste siano presenti. Utilizzare il PID, le unità e il test di risposta controllata corretti per la tecnologia del sensore. Non condannare un dispositivo a monte perché un valore di scansione generico non commuta come un sensore a banda stretta. Per P0420/P0430, preservare la cronologia del motore e del controllo carburante, verificare la tenuta dello scarico e valutare la coppia di sensori corretta con evidenze del catalizzatore. Il codice non nomina un sensore a valle per la sostituzione.

Considerare riparazioni precedenti e modifiche allo scarico

Verificare se una riparazione precedente ha installato un sensore universale, alterato un connettore, danneggiato le filettature, omesso una clip o cambiato un componente di scarico. Registrare le modifiche senza presumere che siano la causa. Un catalizzatore o sensore sostituito richiede comunque una corretta identificazione e diagnosi del monitor. Non fornire indicazioni su spacer, simulatori, eliminazione o soluzioni software; l'obiettivo è ripristinare il funzionamento legale del sistema.

Registro di rilascio applicazione Chevrolet

Per una richiesta di approvvigionamento Sunhyings, inviare questo record con quantità prevista e requisiti di imballaggio o approvazione. Il record supporta una revisione responsabile delle capacità; non conferma di per sé stock, MOQ, consegna, equivalenza OE o adattamento. Tali affermazioni rimangono specifiche del progetto e devono essere supportate prima della quotazione o pubblicazione.

Scenario di verifica composito Chevrolet

Scenario di ingegneria composita: Una richiesta Silverado include anno e modello ma non motore/RPO o etichetta emissioni. Un diagramma generico etichetta Bank 1 per lato veicolo, mentre la numerazione esatta dei cilindri del motore non è stata verificata. Il revisore mette in pausa l'ordine, risolve l'identità del veicolo e della posizione, quindi segue il test del circuito corretto. Questo scenario combina rischi comuni di catalogo e diagnostica; non è un caso cliente Sunhyings, un record di adattamento o un'affermazione su un veicolo particolare.

Scenario diagnostico composito Chevrolet

Scenario diagnostico composito: Un Equinox ha un codice magro e un venditore consiglia il sensore a monte solo da anno e modello. Le informazioni esatte di costruzione e motore identificano prima l'applicazione e il circuito. La revisione del fuel trim e un test di tenuta trovano quindi aria non misurata, mentre il sensore installato risponde nella direzione prevista durante il test specificato. La perdita d'aria viene riparata e il sensore non viene sostituito solo per aver segnalato la condizione magra.

La sequenza è intenzionalmente basata sull'evidenza: confermare il circuito esatto, testare le cause lato veicolo e confrontare la risposta con la procedura applicabile prima di approvare un componente. È un esempio di formazione composito, non un cliente Sunhyings, un risultato di garanzia o un'affermazione che il modello nominato ha comunemente questo guasto.

Verificare la riparazione e monitorare

Dopo la riparazione, confermare il blocco del connettore, il percorso del cavo, la distanza termica e la tenuta dello scarico. Controllare la risposta del riscaldatore/circuito e del sensore specifico della tecnologia in condizioni definite. Completare il monitor di prontezza legale applicabile. Una spia di avvertimento cancellata manualmente non è prova che il monitor originale sia stato superato; i codici permanenti possono rimanere fino a quando il modulo di controllo conferma un risultato positivo.

Limite tra emissioni e reclamo sul prodotto

Non utilizzare distanziatori, defoulers, simulatori, eliminazioni del sensore o modifiche software per nascondere il monitoraggio del catalizzatore. Questi metodi non riparano la causa principale e possono violare la legge sulle emissioni. Questa pagina educativa non conferma che Sunhyings venda, immagazzini, produca o garantisca un sensore per qualsiasi applicazione Chevrolet. L'adattamento rimane in sospeso fino a quando non vengono abbinate prove specifiche del progetto.
