Technischer Leitfaden für Sauerstoffsensoren

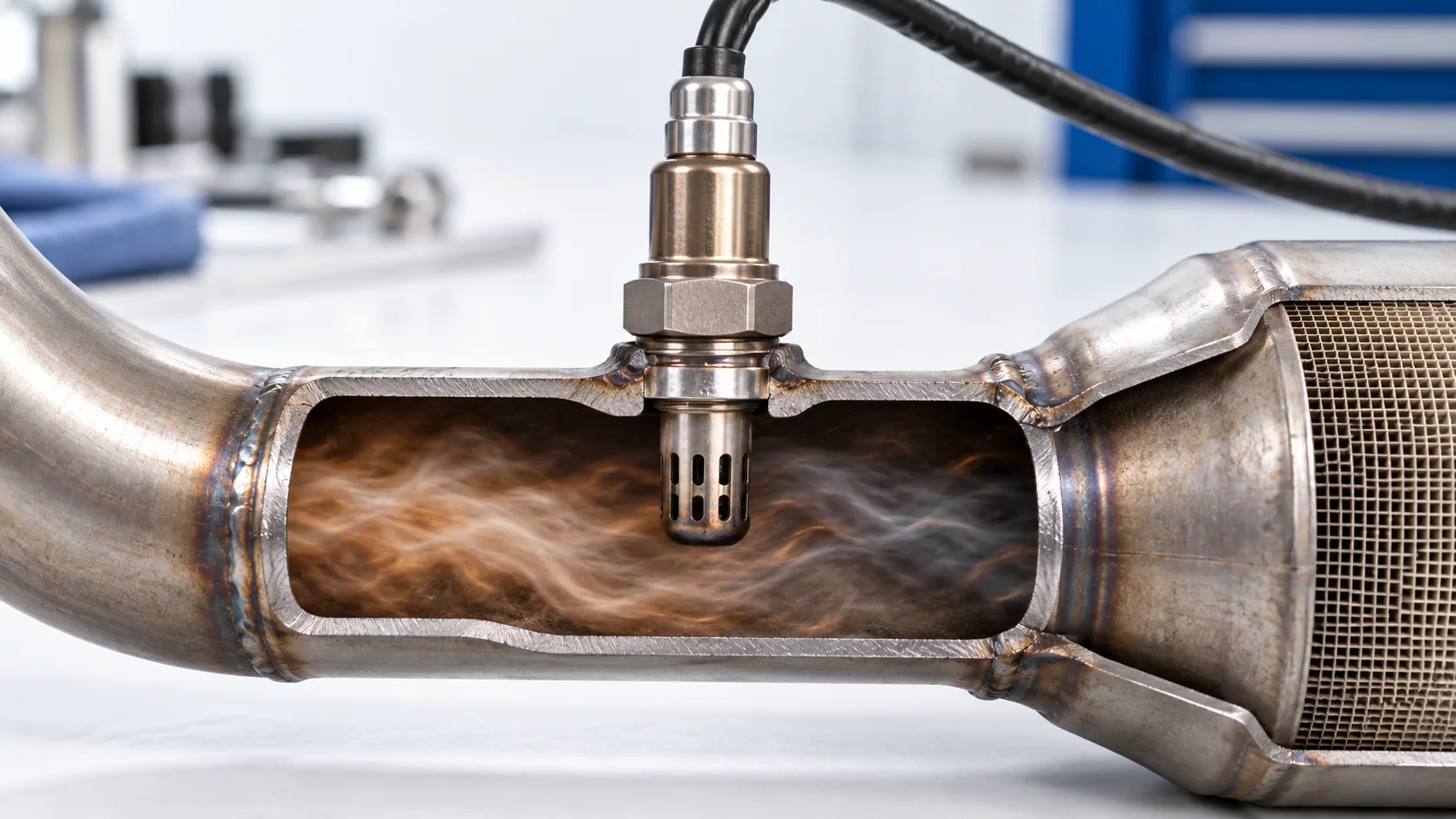

Erfahren Sie, wie ein Sauerstoffsensor den Sauerstoff im Abgas an das Steuergerät meldet, wie sich stromaufwärtige und stromabwärtige Sensoren unterscheiden und was vor Diagnose oder Austausch zu überprüfen ist.
Kurze Antwort
Ein Sauerstoffsensor misst den im Abgas verbleibenden Sauerstoff und sendet ein elektrisches Signal an das Motorsteuergerät. Das Steuergerät verwendet das Feedback des vorgeschalteten Sensors, um die Verbrennung zu bewerten und anzupassen, während nachgeschaltete Sensoren üblicherweise zur Überwachung der Katalysatorleistung verwendet werden. Der Sensor liefert Hinweise; er fügt kein Kraftstoff hinzu, behebt kein Gemischproblem und weist nicht nach, welche Komponente ausgefallen ist. Die korrekte Interpretation hängt davon ab, ob der Sensor schmalbandig, breitbandig/Luft-Kraftstoff oder Titandioxid ist, ob er vor oder nach dem Katalysator sitzt und ob der Motor den erforderlichen Betriebszustand erreicht hat. Vor dem Austausch sind die genaue Bank und Position zu identifizieren, der Stromkreis und die Abgasanlage zu überprüfen sowie die Kraftstofftrimms und das Live-Verhalten mit den Fahrzeug-Serviceinformationen zu vergleichen.
Der Signalweg: Abgas, Sensor, ECU und Kraftstoffregelung
Die Verbrennung hinterlässt einen sich ändernden Sauerstoffgehalt im Abgas. Ein in den Abgasstrom eingebauter Sensor reagiert auf diesen Sauerstoff und erzeugt ein Spannungs- oder Stromsignal. Das Motorsteuergerät interpretiert das Signal zusammen mit Last, Temperatur, Luftdurchsatz, Gemischanpassung und anderen Eingaben. Bei warmem Motor im geschlossenen Regelkreis kann das Steuergerät die Einspritzbefehl korrigieren, um die Verbrennung nahe dem Sollwert zu halten.
Dies ist ein Rückkopplungskreis, kein eigenständiges Messsystem. Ein Ansaugluftleck, niedriger Kraftstoffdruck, ein Einspritzproblem, ein Abgasleck oder ein Verkabelungsfehler können das Sensorsignal verändern, ohne dass das Sensorelement die Ursache ist.
Was vorgeschaltete und nachgeschaltete Sensoren tun
| Position | Typische Aufgabe | Diagnosegrenze |
|---|---|---|
| Vorkatalysator / meist Sensor 1 | Liefert Gemischrückmeldung für die Kraftstoffregelung. | Eine Mager- oder Fettanzeige kann durch Motor, Luft-/Kraftstoffsystem, Verkabelung oder Abgasleck verursacht werden. |
| Nachkatalysator / meist Sensor 2 | Hilft dem Steuergerät, die Sauerstoffspeicherfähigkeit des Katalysators zu bewerten. | Ein Katalysatorwirkungsgrad-Fehlercode bedeutet nicht automatisch, dass der hintere Sensor oder Katalysator ersetzt werden muss. |
“Üblich” ist relevant. Die Positionsbezeichnung muss aus den Fahrzeug-Serviceinformationen bestätigt werden. Bank 1 ist die Bank, die Zylinder 1 enthält, keine universelle Fahrer- oder Beifahrerseitenregel.
Warum die Sensortechnologie das Signal verändert
Schmalband-Zirkoniasensoren werden üblicherweise um einen Fett/Mager-Umschaltpunkt herum interpretiert. Breitband- oder Luft-Kraftstoff-Verhältnissensoren verwenden eine komplexere Steuerschaltung und können Abweichungen des Gemischs über einen größeren Bereich melden. Titandioxid-Ausführungen funktionieren wiederum anders. Ein Scan-Tool-Diagramm, das für eine Technologie normal ist, kann für eine andere irreführend sein, daher erfordert die Diagnose die korrekte Service-Spezifikation.
Was passiert, wenn das Signal falsch ist
Ein verfälschter, langsamer, unterbrochener oder unbeheizter Sensor kann zu schlechter Kraftstoffregelung, erhöhten Emissionen, Fahrbarkeitsproblemen oder einer Warnleuchte beitragen. Dieselben Symptome können jedoch auch von anderen Systemen verursacht werden. Vor dem Austausch Kabelbaum und Stecker prüfen, Heizungsstrom und Masse (falls zutreffend) überprüfen, auf Auspufflecks achten, Kraftstofftrimwerte prüfen und Live-Daten mit der Diagnosevorschrift des Herstellers vergleichen.
Was vor der Bestellung zu erfassen ist
- OE-Nummer vom ausgebauten Teil oder einer verifizierten Katalogquelle
- Baujahr, Marke, Modell, Motor und Markt
- Bank- und Sensorposition
- Steckerkodierung, Pin-Anzahl und Kabellänge
- Sensortechnologie und direkt passendes oder universelles Design
- Relevante Diagnoseergebnisse, nicht nur der Fehlercode
Was befindet sich in einem Sauerstoffsensor?
Das sichtbare Gewindegehäuse ist nur die mechanische Schnittstelle. Im Inneren arbeitet das Sensorelement bei erhöhter Temperatur und wird durch einen Schild vor direktem Abgaseinwirkung geschützt. Ein Heizer hilft dem Element, seinen Betriebsbereich zu erreichen und zu halten. Elektrische Anschlüsse führen die Sensor- und Heizkreise über ein hitzebeständiges Kabel zu einem anwendungsspezifischen Stecker. Der genaue Aufbau variiert je nach Schmalband-, Titandioxid- und Breitbandausführung.
Sensorelement und Referenzstrategie
Ein Zirkondioxid-Schmalbandelement erzeugt ein Signal, das mit der Sauerstoffdifferenz über der Keramik zusammenhängt. Es ist im Bereich des Fett-Mager-Umschaltpunkts nützlich, aber kein Labor-Abgasanalysator. Ein Breitbandsensor fügt eine Pumpzellen-Steuerstrategie hinzu, die eine breitere Gemischmessung ermöglicht. Das Steuergerät und der Sensor bilden ein abgestimmtes elektrisches System; ein Breitbandteil kann nicht anhand des bekannten Schmalband-Spannungsmusters beurteilt werden.
Heizkreis
Der Heizer verkürzt die Zeit bis zur nutzbaren Rückmeldung und hilft, die Temperatur im Leerlauf oder bei niedriger Last zu halten. Ein Heizercode kann durch ein offenes Element, hohen Widerstand, eine durchgebrannte Sicherung, beschädigte Verkabelung, schlechte Masse, Steckwiderstand oder einen steuerseitigen Fehler verursacht werden. Nur den Sensorwiderstand zu messen, vervollständigt die Stromkreisdiagnose nicht.
Schild, Gewinde, Kabel und Stecker
Der Schild kontrolliert die Gaseinwirkung und schützt das Element. Gewinde- und Sechskantabmessungen bestimmen die mechanische Installation. Kabellänge, Isolierung, Zugentlastung und Clips halten den Kabelbaum von Abgasen und beweglichen Teilen fern. Die Steckerform allein reicht nicht aus: Kodierung, Pinbelegung und elektrische Eigenschaften müssen zur Anwendung passen.
Wie sich die Rolle des Sensors mit dem Betriebszustand ändert
| Betriebszustand | Was das Steuerungssystem tun kann | Diagnostischer Hinweis |
|---|---|---|
| Kaltstart | Programmierte Kraftstoffzufuhr während Sensor und Katalysator aufwärmen verwenden. | Ein Kalt-Signal sollte nicht mit Warm-Regelkreis-Spezifikationen verglichen werden. |
| Warmlaufen | Rückmeldung verwenden, wenn Aktivierungsbedingungen erfüllt sind. | Abluftlecks und geringer Durchfluss können die Messwerte stark beeinflussen. |
| Konstante Fahrt | Kurz- und langfristige Korrektur anwenden und einige Überwachungen durchführen. | Last, Drehzahl und Temperatur müssen für Vergleiche stabil sein. |
| Beschleunigung oder hohe Last | Strategiespezifische Anreicherung oder Regelung ohne Rückführung verwenden. | Ein fettes Signal kann befohlen werden, anstatt eines Fehlers. |
| Kraftstoffabschaltung bei Verzögerung | Einspritzung unter definierten Bedingungen reduzieren oder stoppen. | Hoher Sauerstoff im Abgas kann während des Ereignisses erwartet werden. |
Deshalb beantwortet ein Screenshot eines Scan-Tool-Werts selten, ob der Sensor funktioniert. Der Techniker benötigt den befohlenen Zustand, Motortemperatur, Last, Kraftstoffkorrekturwerte, Sensortechnologie und die vom Hersteller erwartete Reaktion unter diesem Test.
Wie man Sauerstoffsensordaten interpretiert, ohne zu raten
Beginnen Sie mit der Datenbezeichnung und den Einheiten
Ein Diagnosegerät kann Spannung, Strom, Lambda, Äquivalenzverhältnis oder einen berechneten Wert anzeigen. Bestätigen Sie, dass die Datenkennung vom Fahrzeug unterstützt wird und dem zu testenden physikalischen Sensor entspricht. Allgemeine Diagnosegerätebezeichnungen können herstellerspezifische Systeme vereinfachen.
Vergleichen Sie das Ansprechverhalten, nicht einen einzelnen Wert
Bei einem Schmalbandsensor kann die nützliche Beobachtung das Schaltverhalten unter definierten warmen Bedingungen sein. Bei einem Breitbandsensor kann das Verfahren den Pumpstrom oder das Lambda-Ansprechverhalten auf eine kontrollierte Änderung bewerten. Vergleichen Sie das Ergebnis mit den Kraftstoffkorrekturwerten und dem Sollgemisch. Ein Sensor, der mager meldet, während die Kraftstoffkorrektur anreichert, könnte genau ein Luft- oder Kraftstoffzufuhrproblem aufdecken.
Verwenden Sie das nachgeschaltete Signal im Kontext
Der hintere Sensor wird zusammen mit dem vorderen Sensor und den Betriebsbedingungen des Katalysators bewertet. Ähnlich aussehende Wellenformen können auf ein Problem mit der Katalysatorüberwachung hindeuten, aber Abgaslecks, Fehlzündungen und Sensorabweichungen müssen ausgeschlossen werden. P0420 oder P0430 ist keine direkte Anweisung, einen der Sensoren zu ersetzen.
Welche gängigen Prüfmittel können und können nicht festgestellt werden
| Werkzeug oder Beweis | Nützlich für | Wichtige Einschränkung |
|---|---|---|
| Visuelle Prozesskontrolle | Feststellen von geschmolzenen Leitungen, lockeren Steckverbindern, Schlag- und Stoßschäden sowie offensichtlichen Abgaslecks | Interne Reaktion oder Kalibrierung kann nicht nachgewiesen werden. |
| Scan-Tool | Auslesen von Fehlercodes, Freeze-Frame-Daten, Kraftstoffkorrekturwerten, Monitorstatus und unterstützten Sensordaten | Bezeichnungen und Datenraten variieren; generische Werte entsprechen möglicherweise nicht dem Herstellertest. |
| Digitalmultimeter | Überprüfung von Spannung, Masse, Durchgang und Widerstand, soweit das Verfahren dies zulässt | Kann schnelle Signalverläufe möglicherweise nicht erfassen und kann bei falscher Verwendung Schaltkreise beschädigen. |
| Oszilloskop | Beobachtung von Signalform, Reaktion und intermittierendem Schaltungsverhalten | Die Signalform erfordert dennoch bekannte Betriebsbedingungen und technologiespezifische Interpretation. |
| Rauch- oder Lecktest | Lokalisierung von Einlass- oder Auslasslecks, die das Gemischsignal verfälschen | Muss mit geeigneter Ausrüstung und einer sicheren, anwendungsgerechten Methode durchgeführt werden. |
| Serviceinformationen | Definition von Position, Schaltung, Freigabekriterien, erwarteten Daten und Testablauf | Muss exakt mit Fahrzeug, Motor, Markt und Kalibrierung übereinstimmen. |
Kein einzelnes Werkzeug ersetzt die Beweiskette. Ein Multimeter kann zeigen, dass ein Heizkreis offen ist, aber nicht erklären, warum ein Gemischfehlercode gespeichert wurde. Ein Scan-Graph kann ein flaches Signal anzeigen, aber nicht zwischen einem defekten Sensor, einer fehlenden Stromversorgung, einer nicht unterstützten Datenkennung oder einem Motor, der den erforderlichen Testzustand noch nicht erreicht hat, unterscheiden. Kombinieren Sie das Werkzeugergebnis mit dem Schaltplan und den Betriebsbedingungen.
Sensorfehler oder Systemfehler? Verwenden Sie eine kontrollierte Änderung
Ein nützlicher Diagnosetest ändert einen bekannten Zustand und beobachtet, ob der gemeldete Wert in der erwarteten Richtung und Zeit reagiert. Die genaue Methode muss aus den Serviceinformationen stammen; das bewusste Erzeugen unsicherer fetter oder magerer Bedingungen ist nicht angemessen. Die Logik ist entscheidend: Wenn andere Daten bestätigen, dass sich das Gemisch geändert hat und der Sensor nicht reagiert hat, richtet sich der Verdacht auf den Sensor oder den Stromkreis. Wenn der Sensor reagiert, aber die Kraftstofftrimmung abnormal bleibt, untersuchen Sie das Luft-, Kraftstoff-, Zündungs- oder mechanische System weiter.
Überprüfen Sie auch, ob der Fehler einer Kabelbaumbewegung, Temperaturänderung oder Steckverbinderstörung folgt. Intermittierende Unterbrechungen in der Nähe des heißen Abgaskrümmers können erst nach Ausdehnung auftreten. Dokumentieren Sie die ursprüngliche Verlegung vor der Reparatur und bringen Sie jede Hitzeschutzabdeckung und jeden Clip wieder an. Ein korrekter Sensor, der durch einen beschädigten Kabelbaum angeschlossen ist, kann seine Funktion nicht zuverlässig erfüllen.
Warum Sauerstoffsensoren langsam, verfälscht oder beschädigt werden
| Mechanismus | Mögliche Beweise | Korrekter nächster Schritt |
|---|---|---|
| Thermische Alterung | Langsamere Reaktion nach langer Hitzeeinwirkung | Reaktion vor dem Austausch mit dem angegebenen Test überprüfen. |
| Öl- oder Kühlmittelverunreinigung | Ablagerungen plus Verbrauchs- oder Kühlsystem-Symptome | Beheben Sie das Motorleck; ein neuer Sensor allein kann erneut ausfallen. |
| Silikon- oder chemische Vergiftung | Anhaltende Abweichung oder Ablagerungen durch ungeeignete Dichtmittel/Flüssigkeiten | Entfernen Sie die Kontaminationsquelle und verwenden Sie zugelassene Materialien. |
| Stoß oder unsachgemäße Handhabung | Beschädigter Schirm, Keramik oder Kabel | Ersetzen Sie das beschädigte Teil und korrigieren Sie die Installationspraxis. |
| Hitzeschaden am Kabelbaum | Geschmolzene Isolierung, intermittierendes Signal oder Heizungscode | Reparieren Sie die Verlegung und die Schaltkreisintegrität, nicht nur den Sensor. |
| Auspuffleckage | Außenluft verändert den Messwert in der Nähe des Sensors | Reparieren Sie das Leck, bevor Sie die Sensorreaktion bewerten. |
Komplexes Diagnoseszenario: wenn ein mageres Signal korrekt ist
Komplexes technisches Szenario: Ein warmer Motor setzt einen Mager-Code und der stromaufwärtige Sensor bleibt mager, während die Kraftstofftrim ansteigt. Der Austausch des Sensors wäre verlockend. Ein Rauchtest findet stattdessen ein Ansaugleck stromabwärts der Luftmengenmessung. Nachdem das Leck repariert ist, kehrt die Kraftstofftrim in den erwarteten Bereich des Fahrzeugs zurück und der Sensor reagiert normal.
Dieses Szenario kombiniert allgemeine Diagnoselogik und stellt keinen Kunden, kein Fahrzeug und kein Testergebnis von Sunhyings dar. Sein Zweck ist es, die tatsächliche Funktion des Sensors zu zeigen: Er kann der Überbringer und nicht die Ursache sein.
Was ein Sauerstoffsensor allein nicht sagen kann
- Er kann nicht feststellen, welches Einspritzventil, welche Dichtung oder welches Zündbauteil den Abgaszustand verursacht hat.
- Er kann den Katalysatorzustand nicht anhand einer einzelnen Standmessung nachweisen.
- Er kann die Fahrzeugpassung nicht anhand des Gewinde- oder Steckerbildes bestimmen.
- Er kann nicht jede Kontaminationsquelle ohne physische und systemische Beweise unterscheiden.
- Er kann eine Abgasumgehung nicht zu einer legalen oder wirksamen Reparatur machen.
Der richtige nächste Schritt hängt von der Benutzeraufgabe ab. Für die Diagnose folgen Sie dem Fehlercode- und Live-Daten-Testpfad. Für den Austausch verwenden Sie das Fahrzeugverfahren und sichere Abgasanlagenpraktiken. Für den Kauf erstellen Sie einen vollständigen OE/YMME/Positionsdatensatz, bevor Sie Lieferanten oder Preise vergleichen.
Sicherheits- und Compliance-Grenze nach der Diagnose
Wenn Tests den Ausbau unterstützen, lassen Sie den Auspuff abkühlen und verwenden Sie zugelassene Fahrzeughebe- und Stützvorrichtungen. Verlegen Sie den Kabelbaum weg von Hitze, scharfen Kanten und beweglichen Teilen und bringen Sie jede Klemme und Hitzeschutzabdeckung wieder an. Verwenden Sie die Drehmoment- und Montagepastenanweisungen des Fahrzeug- oder Sensorherstellers anstelle eines universellen Werts. Schneiden Sie keinen passgenauen Kabelbaum durch; ein universeller Splice-In-Entwurf muss für die Anwendung gelistet und nach dem Verfahren des Herstellers installiert werden.
Überprüfen Sie nach der Reparatur den Stromkreis und die Sensorreaktion unter den erforderlichen Bedingungen und lassen Sie den entsprechenden Bereitschaftsmonitor abschließen. Das Löschen eines Codes beweist nicht die Reparatur. Ein Abstandshalter, Simulator, Sensor-Delete oder Software-Defeat kann keine rechtmäßige Diagnose ersetzen und kann gegen Emissionsvorschriften verstoßen.
Funktions-zu-Aktion-Entscheidungstabelle
| Benutzerbeobachtung | Was die Sensorfunktion vermuten lässt | Maßnahme vor Bestellung |
|---|---|---|
| Mager-Code und positiver Kraftstofftrim | Der Sensor könnte tatsächlichen Sauerstoffüberschuss melden. | Prüfen Sie Einlass-/Auslasslecks, Kraftstoffzufuhr und Luftmengendaten. |
| Heizungscode | Das Element erreicht möglicherweise nicht die erwartete Betriebstemperatur. | Sicherung, Stromversorgung, Masse, Steuerung, Steckverbinder und Heizungswiderstand prüfen. |
| Code mit langsamer Reaktion | Das Signal änderte sich nicht innerhalb der Überwachungskriterien. | Betriebsbedingungen, Lecks, Gemischregelung und Sensortechnologie überprüfen. |
| Katalysator-Wirkungsgrad-Code | Das Überwachungssystem hat ein Problem im Verhältnis zwischen stromaufwärts und stromabwärts festgestellt. | Motor, Abgasanlage, Sensor und Katalysator gemeinsam überprüfen. |
| Korrekte Diagnose unterstützt den Austausch | Der Sensor oder der integrierte Kabelbaum kann seine erforderliche Funktion nicht erfüllen. | Prüfen Sie OE-Referenz, genaue Position, Technologie und physikalische Schnittstelle. |
Was der Sensor misst und was das Steuergerät daraus ableitet
Ein Automobil-Lambdasonde reagiert auf sauerstoffbezogene Bedingungen im Abgas. Das Steuergerät interpretiert seine Spannungs-, Widerstands- oder Pumpstromverhalten entsprechend dem Sensordesign. Es ist keine Labor-Sauerstoffkonzentrationssonde und misst nicht unabhängig den Kraftstoffdurchfluss, die Katalysatorkonvertierung oder die Verbrennungsqualität. Diese Schlussfolgerungen stammen aus einem Modell, das den Sensor mit anderen Motor- und Abgasnachweisen kombiniert.
| Signalebene | Was sie darstellt | Was es allein nicht feststellen kann |
|---|---|---|
| Sensorelementantwort | Technologiespezifische Reaktion auf Abgassauerstoffbedingungen | Welche Motorkomponente verursachte das Gemisch |
| Heizverhalten | Fähigkeit, Betriebstemperatur zu erreichen/zu halten | Sensorsignalgenauigkeit unter allen Bedingungen |
| ECU-Datenparameter | Roh- oder abgeleiteter Wert, ausgewählt durch Kalibrierung/Werkzeug | Universelle Spannungs-/Strominterpretation |
| Gemischadaption | Korrekturreaktion des Steuergeräts über Betriebsbereiche | Sensorausfall ohne Luft-/Kraftstoff-/Abgaskontext |
| Katalysatorüberwachungsergebnis | Kalibrierte Auswertung mittels Vor-/Nachkat-Verhalten | Automatischer Austausch von Nachkatsensor oder Katalysator |
Drei Technologiefamilien erfordern unterschiedliche Denkmodelle
| Technologie | Allgemeines Betriebskonzept | Allgemeine Diagnosedarstellung | Auswahlwarnung |
|---|---|---|---|
| Zirkonia-Schmalband | Starker Übergang um einen fetten/mageren Regelbereich | Spannungsumschaltung bei warmem und geregeltem Zustand | Kein präzises Breitband-Luft-Kraftstoff-Verhältnis-Messgerät |
| Titandioxid | Widerstandsverhalten ändert sich mit Abgasbedingungen | Herstellerspezifische Schaltung/Wert | Keine Zirkonoxid-Annahmen anwenden |
| Breitband/Lambda | Steuerkreis treibt Pumpzelle zum Ausgleich der Messkammer an | Strom, Lambda, Äquivalenzverhältnis oder abgeleiteter A/F-Wert | Steuergerät, Sensor und Kalibrierung müssen übereinstimmen |
Die Anzahl der Drähte oder Pins kann ein Hinweis sein, ist aber keine Technologiespezifikation. Diagnosegeräte benennen oder skalieren Daten ebenfalls um. Verwenden Sie stets die genauen Fahrzeugserviceinformationen und die Produktspezifikation, bevor Sie einen Sensor interpretieren oder ersetzen.
Der Regelkreis ändert sich mit dem Motorzustand
| Zustand | Mögliche Steuerungsstrategie | Vorsicht bei der Sensorinterpretation |
|---|---|---|
| Kaltstart | Programmierte/ungeregelte Gemischbildung während Sensor- oder Katalysatoraufwärmung | Kaltinaktivität wird nicht nach Warmkriterien beurteilt |
| Warmlaufen | Korrektur des geschlossenen Regelkreises, wenn aktiviert | Niedriger Durchfluss und kleine Abgaslecks können die Messwerte beeinflussen |
| Konstante Fahrt | Rückmeldung und einige Überwachungsaktivitäten | Stabile Last/Temperatur sind für den Vergleich erforderlich |
| Beschleunigung/hohe Last | Strategiespezifische Anreicherung oder offener Regelkreis | Fettes Verhalten kann angewiesen werden |
| Kraftstoffabschaltung bei Verzögerung | Kraftstoff reduziert/gestoppt unter definierten Bedingungen | Hoher Sauerstoffgehalt im Abgas kann erwartet werden |
| Fehlerrückfall | Ersatzwerte oder alternative Steuerung wie kalibriert | Keine universelle Auswirkung auf Kraftstoffverbrauch oder Fahrverhalten |
Wie nachgelagerte Informationen die Katalysatorüberwachung unterstützen
Ein Katalysator speichert und gibt Sauerstoff ab, wenn sich die Abgaszusammensetzung ändert. Das Steuergerät kann das Verhalten vor und nach dem Katalysator unter definierten Aktivierungsbedingungen vergleichen. Ein gesundes System ändert oft das nachgelagerte Muster relativ zum vorgelagerten Verhalten, aber es gibt keine universelle feste Spannung, die die Gesundheit des Katalysators beweist. Überwachungskalibrierung, Sensortechnologie, Lecks, Fehlzündungen und Gemischregelung sind alle wichtig.
P0420/P0430 bedeutet, dass der Katalysatorwirkungsgrad-Monitor unterhalb seines kalibrierten Schwellenwerts für eine Bank bewertet hat. Es sagt nicht “Sensor 2 ersetzen”. Validieren Sie vorgelagerte Regelung, nachgelagerten Stromkreis, Abgasdichtheit, Motorfehler und Verunreinigungen, bevor Sie den genauen Katalysatordiagnosepfad verfolgen.
Was kann die Arbeit des Sensors unterbrechen?
| Fehlerpfad | Auswirkung auf die Funktion | Nachweis vor dem Austausch |
|---|---|---|
| Unterbrechung/Kurzschluss/Hoher Widerstand im Stromkreis | Fehlendes oder unplausibles Signal-/Heizverhalten | Schaltplan-, Klemmen- und Belastungstests |
| Heizungsausfall | Verzögerte oder ausbleibende Funktion bei geringer Abgaswärme | Versorgung, Steuerung/Masse und spezifizierter Widerstand/Strom |
| Auspuffleckage | Äußere Sauerstoffänderungen meldeten Zustand | Leckageprüfung unter relevanter Temperatur/Last |
| Verschmutzung | Verzerrte oder langsame Elementreaktion | Quelldiagnose plus technisch korrekte Antwortprüfung |
| Falsches Teil/Position | Elektrische oder Kalibrierungsabweichung | OE/Anwendung, Technik und Schnittstellenaufzeichnung |
| Kabelbaum-Hitze/Scheuerstelle | Intermittierendes oder dauerhaftes Stromkreisproblem | Vollständige Verlege- und Bewegungsprüfung |
Komplexer Fall: Der Sensor arbeitet korrekt bei einer Magerstörung
Komplexes Diagnoseszenario: Ein vorgeschalteter Sensor meldet Magerlauf und die Kraftstoffkorrektur steigt im Leerlauf. Das Signal reagiert auf eine zugelassene Gemischänderung und beide Banken zeigen ein ähnliches Muster. Ein Ansaugleck wird identifiziert und repariert; die Sensoren bleiben in Betrieb.
Der Fall zeigt die eigentliche Aufgabe des Sensors: Abgasnachweise zu melden. Die genaue Meldung eines Fehlers ist kein Sensorausfall. Es handelt sich um einen zusammengesetzten Fall, nicht um einen Kundenfall von Sunhyings.
Komplexer Fall: Ein gutes Element kann ohne Heizleistung nicht funktionieren
Szenario einer zusammengesetzten Werkstatt: Ein Sensor zeigt verzögerte Aktivität und einen Heizungs-DTC. Der Elementwiderstand ist plausibel, aber ein Belastungstest findet keine fahrzeugseitige Versorgung aufgrund eines beschädigten gemeinsamen Stromkreises. Die Reparatur stellt die Aufwärm- und Überwachungsfunktion wieder her, ohne den Sensor auszutauschen.
Der Fall trennt das Sensorelement vom gesamten Sensorkreis. Er behauptet nicht, dass jeder Heizungscode verdrahtungsbedingt ist.
Nachweisprotokoll für eine Sensorfunktionsentscheidung
- Genaues Fahrzeug, Motor, Abgaskonfiguration und Bank-/Sensorposition
- Sensor-Technologie und unterstützter Scan-Daten-Parameter
- Codes, Status, Freeze Frame, Bereitschaft und Betriebsbedingungen
- Belastete Heizungs- und Signal-/Referenzkreisergebnisse
- Kontext zu Abgasleck, Kraftstofftrim, Luft-/Kraftstoffverhältnis und Fehlzündungen
- Definierter Stimulus, Reaktion, Einheiten, Zeitskala und Spezifikationsquelle
- Vorher-/Nachher-Ergebnisse und anwendbare gesetzliche Überwachungsabschluss
Grenzen von Stöchiometrie, Lambda und Kraftstoffart
Lambda beschreibt das tatsächliche Luft-Kraftstoff-Verhältnis relativ zum stöchiometrischen Referenzwert für den Kraftstoff. Lambda 1 stellt diesen Referenzwert dar, während eine Benzin-Luft-Kraftstoff-Verhältniszahl von der angenommenen Kraftstoffzusammensetzung abhängt. Ethanolgehalt und Kraftstoffformulierung können den AFR-Wert entsprechend Lambda 1 ändern. Dies ist ein weiterer Grund, warum eine generische Scan-Display-Zahl im Kontext von Fahrzeug und Kraftstoff interpretiert werden muss.
| Konzept | Nützliche Bedeutung | Häufiger Fehler |
|---|---|---|
| Lambda | Gemisch relativ zum stöchiometrischen Referenzwert | Behandlung als Sauerstoffanteil |
| AFR-Anzeige | Werkzeug-/Kalibrierdarstellung unter Verwendung einer Kraftstoffannahme | Annahme, dass eine Benzinkennzahl für alle Kraftstoffe gilt |
| Schmalbandiges Umschalten | Rückkopplung im Regelbereich | Ablesen der exakten Fett-/Mager-Magnitude aus der Spannung |
| Breitband-Pumpstrom | Gesteuertes Ansprechen über einen breiteren Gemischbereich | Anwenden von Schmalband-Spannungserwartungen |
| Gemischadaption | Reglerkorrektur innerhalb definierter Bereiche | Korrektur des direkten Kraftstoffbefehls des Sensors |
Werkzeuge betrachten verschiedene Ebenen der Funktion
| Werkzeug oder Datensatz | Frage, die es beantworten kann | Grenzwert |
|---|---|---|
| Scan-Tool | Welchen Parameter und welches Überwachungsergebnis das Steuergerät meldet | Kann die benötigten Daten filtern, skalieren oder nicht unterstützen |
| Digitales Messgerät | Spannung/Widerstand/Durchgang nach definierter Methode | Kann Last- oder Zeitverhalten übersehen |
| Grafisches Messgerät/Oszilloskop | Wellenform, Reaktion und intermittierende Ereignisse | Erfordert korrekten Stromkreis, Messbereich und sicheres Prüfen |
| Abgasanalysator | Unabhängiger Gasnachweis unter Testbedingungen | Identifiziert weder Einbau noch jede Ursache |
| Rauch-/Leckagemethode | Möglicher Ansaug-/Abgasverlust | Muss den System-, Temperatur- und Sicherheitsgrenzen entsprechen |
| Serviceinformationen | Pinbelegung, erwartete Daten, Freigabekriterien und Verfahren | Muss exakt zum Fahrzeug/zur Konfiguration passen |
Ein Werkzeugergebnis ist nur glaubwürdig mit Einheiten, Betriebsbedingungen, Kanalidentität und Spezifikationsquelle. Legen Sie keine externe Spannung an und prüfen Sie keine Breitbandschaltung, sofern das Verfahren dies nicht ausdrücklich erlaubt.
Wie eine Funktion zu einer Ersatzspezifikation wird
Sobald der Test einen Austausch unterstützt, übersetzen Sie die funktionale Anforderung in die exakte Teileidentität. Passen Sie OE/Anwendung, Bank-/Sensorposition, Technologie, Heiz-/elektrisches Verhalten, Stecker- und Klemmenbelegung, Leitungs-/Clipführung, Gewinde und Abschirmung an. Ein Sensor, der physisch einschraubbar ist, aber das falsche Signal sendet, kann die erforderliche Funktion nicht erfüllen.
Sunhyings kann eingereichte Passungs- und Beschaffungsnachweise prüfen. Die echten Produktfotos auf dieser Seite zeigen nur physische Beispiele; sie begründen keine OE-Nummer, Markenpassung, Lagerbestand oder Zertifizierung ohne bestätigten Teil-Datensatz.
Der Sensor unterstützt die Emissionskontrolle; er ist kein Bypass-Ziel
Simulatoren, Abstandshalter, Sensor-Entkoppler und Software zur Überwachungsabschaltung reproduzieren keine rechtmäßige Sensorik und Diagnose. Sie können Katalysator- oder Gemischnachweise verbergen und gegen Emissionsvorschriften verstoßen. Stellen Sie den vorgesehenen Sensor, Katalysator und das Steuerungssystem wieder her und verifizieren Sie die entsprechende Überwachung. Kein Sensor kann garantieren, dass jedes Fahrzeug ohne vollständige Fahrzeugdiagnose die Prüfung besteht.
Für US-Fahrzeuge gelten EPA/CARB-Vorschriften und die entsprechenden Serviceinformationen für Emissionsarbeiten; andere Märkte erfordern eine lokale behördliche Prüfung. Die legitime Rolle des Sensors ist Messung und Rückmeldung. Eine Änderung seiner Position oder seines Signals zur Manipulation einer Überwachung unterbricht die Beziehung zwischen Abgasnachweis und ECU-Interpretation, anstatt das System zu reparieren.
Wenn ein Austausch gerechtfertigt ist, behalten Sie die vorgesehene Position und die direkte Verlegung bei und verifizieren Sie dann dieselbe funktionale Frage, die vor der Reparatur fehlgeschlagen ist. Das schließt den Kreislauf vom physischen Teil zum legalen Überwachungsergebnis.
Für den Einkauf fordern Sie Nachweise, dass der vorgeschlagene Sensor die genaue Funktion an der genannten Position erfüllen kann: Technologie, Heizungs-/elektrische Spezifikation, Stecker, Leitung, Gewinde, Abschirmung, Anwendungszuordnung, Validierung und Rückverfolgbarkeit. Ein Produktfoto kann nur die sichtbare Konstruktion bestätigen; es kann keine Kalibrierung oder Fahrzeugabdeckung bestätigen.
Prüfen Sie bei einer Reklamation dieselbe Funktionsebene, die bestritten wird. Eine Heizungsbeschwerde erfordert Schaltkreis- und Heizungsnachweise; eine Ansprechbeschwerde erfordert gültige Betriebsbedingungen und technologisch korrekte Daten; eine Falschmontage-Beschwerde erfordert Fahrzeug-, Positions- und Schnittstellenaufzeichnungen. Verwenden Sie keinen allgemeinen Prüfstandstest, um eine andere Feld Frage zu beantworten.
Bereiten Sie eine Montage- oder Beschaffungsanfrage vor
Senden Sie die OE-Nummer, Baujahr/Marke/Modell, Motor- oder Fahrgestelldaten, Markt- und Emissionspaket, genaue Bank-/Sensorposition, Stecker- und Altteilfotos, Menge sowie etwaige Verpackungs- oder Zulassungsanforderungen. Sunhyings prüft die gelieferten Daten auf Eignung und Beschaffungsmöglichkeit; die Passgenauigkeit wird erst bestätigt, wenn die Anwendungsnachweise übereinstimmen.
Häufig gestellte Fragen
Steuert ein Sauerstoffsensor direkt den Kraftstoff?
Nein. Es sendet ein Signal an das Motorsteuergerät, das anhand mehrerer Eingaben entscheidet, ob und wie die Einspritzansteuerung angepasst wird.
Erfüllt jeder Sauerstoffsensor die gleiche Aufgabe?
Nein. Vorgeschaltete Sensoren unterstützen hauptsächlich die Gemischrückmeldung, während nachgeschaltete Sensoren üblicherweise die Katalysatorüberwachung unterstützen. Auch Technologie und Fahrzeugstrategie unterscheiden sich.
Kann ein guter Sauerstoffsensor einen Magerzustand melden?
Ja. Ansaugleckagen, geringe Kraftstoffzufuhr, Abgasleckagen und andere Fehler können ein tatsächlich mageres Abgassignal erzeugen.
Ist ein O2-Sensor dasselbe wie ein Sauerstoffsensor?
Ja. O2-Sensor ist die gebräuchliche Kurzbezeichnung, obwohl Luft-Kraftstoff-Verhältnis- und Breitband-Sensoren unterschiedliche Signalstrategien verwenden können.
Beweist P0420, dass der Sauerstoffsensor ausgefallen ist?
Nr. P0420 betrifft die Effizienz des Katalysatorsystems. Sensordaten sind Teil der Diagnose, aber der Code identifiziert nicht allein einen defekten Sauerstoffsensor.
Welche Informationen werden benötigt, um ein Ersatzteil auszuwählen?
Überprüfen Sie die OE-Referenz, Fahrzeug und Motor, Markt oder Abgasnorm, genaue Bank und Position, Stecker, Kabellänge und Sensortechnologie.
