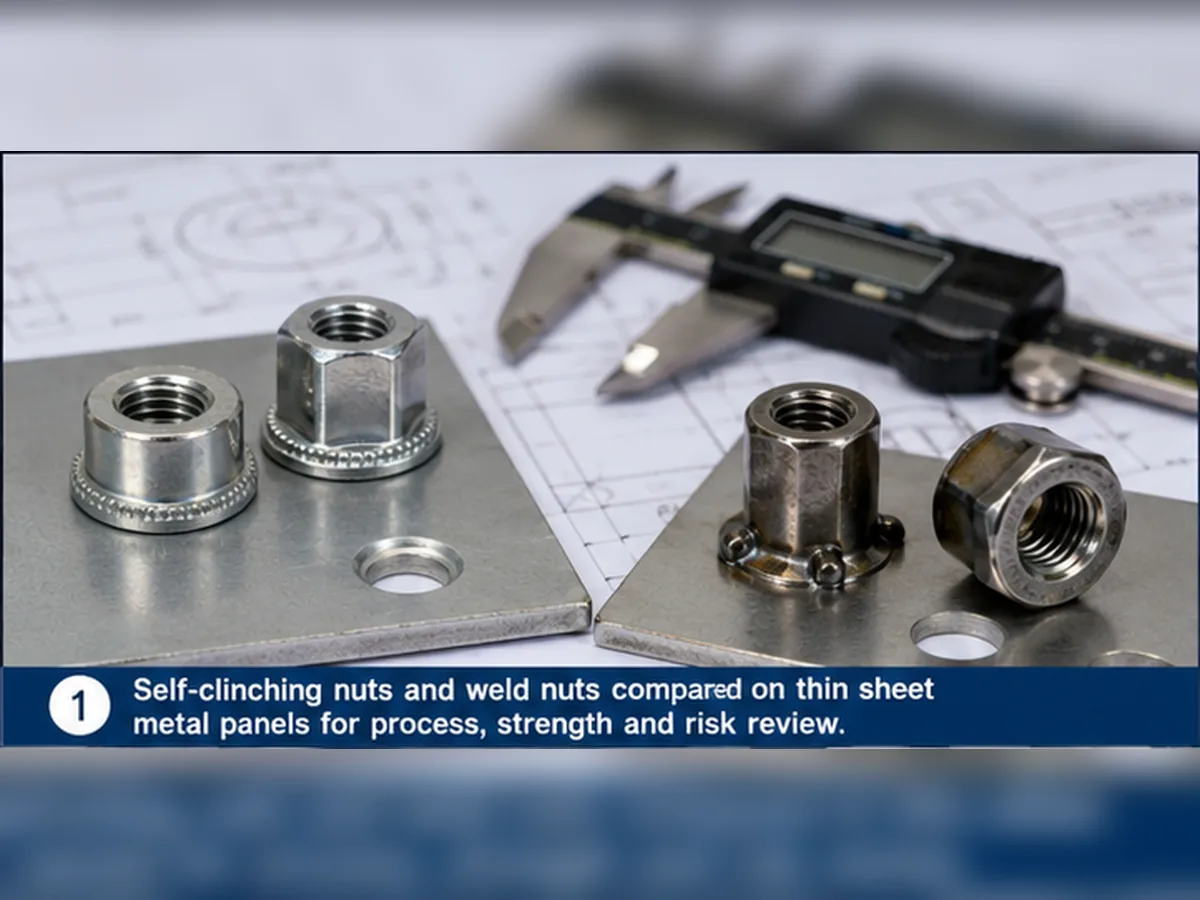

Selbstklemmuttern vs. Schweißmuttern für dünne Bleche: Verfahren, Festigkeit und Risikovergleich

Was sind Einpressmuttern?

Einpressmuttern sind Innengewinde-Befestigungselemente, die durch einen Pressvorgang in vorbereitete Blechlöcher eingebaut werden. Während der Montage fließt das Blechmaterial in die Einpresskontur der Mutter. Dies erzeugt einen mechanischen Halt und hilft, Drehbewegungen, Durchdrücken oder Ausziehen zu widerstehen, wenn die Verbindung korrekt ausgelegt und montiert wird.

Einpressmuttern werden häufig für Blechbaugruppen geprüft, bei denen Schweißen nicht bevorzugt wird, bei denen Wärmeeintrag Beschichtungen oder umliegende Teile beschädigen könnte oder bei denen nach der Umformung oder Endbearbeitung ein sauberes Gewinde benötigt wird.

Wie die Einpresskontur funktioniert

Die Einpressfunktion ist so ausgelegt, dass sie sich nach dem Pressen im Blechmaterial verankert. Die genaue Geometrie hängt vom Mutterndesign und der Zeichnung ab. Das Blech muss duktil genug sein, um in die Rückhaltefunktion zu fließen, aber nicht so weich, dünn oder instabil, dass die Verbindung sich verformt oder an Festigkeit verliert.

Auch das Einbauloch ist entscheidend. Wenn das Loch zu groß, zu klein, unrund, gratbehaftet oder schlecht positioniert ist, kann die Mutter nicht richtig sitzen. Der Käufer sollte vor der Bemusterung Lochdurchmesser, Toleranz, Gratzustand, Blechebenheit und Einbaurichtung bestätigen.

Was kann während der Montage schiefgehen?

Häufige Probleme bei Einpressmuttern sind schlechter Sitz, Verformung des Blechs, unzureichendes Einpressen, Mutterndrehung, Ausreißen, Gewindeschäden, falsche Lochvorbereitung und Oberflächenmarkierungen. Diese Probleme sind in der Regel prozessbedingt und sollten durch Montageversuche und Prüfung überprüft werden, nicht durch Annahmen aus dem Katalog.

Was sind Schweißmuttern?

Schweißmuttern sind Gewindemuttern, die durch Schweißen an Blechen befestigt werden. Viele Schweißmutterkonstruktionen verwenden Noppen oder eine schweißbare Kontaktfläche, sodass die Mutter durch kontrolliertes Schweißen mit dem Blech verbunden werden kann. Die Schweißverbindung sorgt dann für Halt und Verdrehsicherung.

Zu den gängigen Schweißmutterfamilien gehören Flanschschweißmuttern, Sechskantschweißmuttern und kundenspezifische Noppenschweißmuttern. Der richtige Typ hängt von der Auflagefläche, der Blechposition, dem Zugang, der Lastrichtung, der Schweißvorrichtungskonstruktion und den Kundenzeichnungsanforderungen ab.

Funktion der Buckelschweißmutter

Buckelschweißmuttern nutzen speziell ausgelegte Kontaktpunkte oder Buckel, um die Schweißenergie zu konzentrieren. Dies ermöglicht die Erzeugung einer Schweißverbindung zwischen der Mutter und dem Blech. Die Leistung hängt von der Muttergeometrie, dem Blechmaterial, der Beschichtung, den Schweißparametern, der Ausrichtung der Vorrichtung und der Prozesswiederholbarkeit ab.

Eine Schweißmutter mit der korrekten Gewindegröße kann dennoch versagen, wenn die Schweißung schwach, falsch ausgerichtet, überhitzt, unterhitzt oder durch Beschichtung, Öl, Verunreinigung oder schlechte Projektionsgeometrie beeinträchtigt ist.

Gängige Schweißmutter-Typen für Blech

Flansch-Schweißmuttern können eine größere Auflagefläche und eine kontrollierte Schweißfläche bieten. Sechskant-Schweißmuttern können verwendet werden, wenn die Zeichnung, Vorrichtung und Montagebedingungen diese Geometrie erfordern. Kundenspezifische Schweißmuttern sind erforderlich, wenn Projektionsform, Führungslänge, Flanschdurchmesser, Gewindetiefe, Beschichtung oder Verpackung einer Kundenzeichnung folgen müssen.

Prozessvergleich: Einpressen (Clinchen) vs. Schweißen

Der erste wesentliche Unterschied ist der Prozess. Einpressmuttern werden durch Einpressen in ein vorbereitetes Blechloch montiert. Schweißmuttern werden durch Schweißen befestigt. Jeder Prozess hat seine eigene Ausrüstung, Kontrollpunkte und Ausfallrisiken.

Die Einpressmontage erfordert in der Regel eine genaue Lochvorbereitung, kontrollierte Presskraft, korrekte Blechhärte und ausreichenden Zugang für das Montagewerkzeug. Die Schweißmutternmontage erfordert Schweißausrüstung, Elektroden- oder Schweißzugang, Projektionskontrolle, Vorrichtungsausrichtung, Schweißparameterkontrolle und Schweißnahtprüfung.

Die Prozessdarstellung ist konzeptionell; tatsächliche Montagekräfte oder Schweißparameter müssen aus Zeichnung, Anlageneinrichtung und Kundenanforderung stammen.

Für Käufer, die beschaffen kundenspezifische Sondermuttern, Die Prozesswahl sollte als Teil der Verbindungskonstruktion betrachtet werden, nicht nur als Stückpreisvergleich.

Blechzustände, die die Entscheidung ändern

Dünnes Blech ist kein einheitlicher Zustand. Eine Mutter, die in einem Panel funktioniert, kann in einem anderen Panel mit anderer Dicke, Härte, Beschichtung oder Lochvorbereitung versagen.

Bei Einpressmuttern sind Blechdicke und -härte entscheidend, da sich das Blechmaterial in die Einpresskontur verformen muss. Bei Schweißmuttern sind Blechdicke und Schweißeignung entscheidend, da dünnes Blech empfindlich auf Wärmeeintrag, Verzug oder Durchbrennen reagieren kann.

Es wird keine universelle Blechdickengrenze impliziert; Blechdaten müssen der Zeichnung, der Mutterkonstruktion und der Kundenanforderung folgen.

Blechdicke und Härte

Blechdicke und Härte sind aus der Zeichnung, der Materialspezifikation oder der Kundennorm zu entnehmen. Gehen Sie nicht von einer universellen Mindestblechdicke für alle Einpressmuttern oder Schweißmuttern aus. Der akzeptable Bereich hängt von der Mutternkonstruktion, dem Blechmaterial, der Einbaumethode und den geforderten Prüfleistungen ab.

Vorbereitung und Toleranz des Loches

Lochdurchmesser, Lochtoleanz, Gratrichtung, Lochposition und Blechebenheit beeinflussen die Einpressleistung. Bei Schweißmuttern beeinflussen Lochausrichtung und Spannvorrichtungsposition die Gewindelage und Montagekonsistenz. Wenn das Loch Teil eines gestanzten, lasergeschnittenen oder bearbeiteten Blechs ist, sollten der Prozessablauf und die Toleranzfähigkeit vor der Freigabe bestätigt werden.

Beschichtung und Oberflächenzustand

Die Beschichtung kann beide Optionen beeinflussen. Bei Einpressmuttern kann die Beschichtung den Lochzustand, die Oberflächenmarkierung und die Gewindepassung beeinflussen. Bei Schweißmuttern kann die Beschichtung die Schweißbarkeit, Schweißspritzer, Schweißfestigkeit, den Korrosionsschutz nach dem Schweißen und die Gewindereinheit beeinflussen. Die Beschichtungsreihenfolge sollte bestätigt werden, da ein nach der Beschichtung geschweißtes Teil andere Risiken birgt als ein nach dem Schweißen beschichtetes Teil.

Festigkeitsvergleich: Auszug, Durchdrücken, Drehmomentausbruch und Gewindebelastung

Wenn Käufer fragen, ob Einpressmuttern oder Schweißmuttern stärker sind, sollte die Frage in spezifische Festigkeitsmodi aufgeschlüsselt werden. Auszug, Durchdrücken, Drehmomentausbruch und Gewindebelastung sind unterschiedliche Leistungsanforderungen.

Die Auszugsfestigkeit bezieht sich auf die Fähigkeit der Mutter, einem Herausziehen aus dem Blech zu widerstehen. Die Durchdrückfestigkeit kann relevant sein, wenn die Last aus der entgegengesetzten Richtung wirkt. Die Drehmomentfestigkeit ist wichtig, wenn die Passschraube angezogen wird und die Mutter einer Drehung widerstehen muss. Die Gewindebelastung hängt von Gewindegröße, Eingriffslänge, Werkstoff, Passschraube und Montagezustand ab.

Es wird kein fester Festigkeitswert impliziert; die Akzeptanzwerte müssen aus der Zeichnung, dem Prüfverfahren oder der Kundennorm stammen.

Ohne Zeichnung, Produktnorm, Kundenanforderung oder Prüfverfahren sollte kein Auszug-, Durchdrück- oder Drehmomentwert angenommen werden. Für zeichnungsgesteuerte Projekte können Käufer die SUNHYINGS-Anleitung einsehen zu nach Zeichnung gefertigten Spezialmuttern.

Risikovergleich: Verformung, Schweißfehler, Gewindeschäden und Beschichtungseinfluss

Einpressmuttern und Schweißmuttern haben unterschiedliche Risikoprofile. Die beste Wahl hängt davon ab, welches Risiko in der Montage des Käufers leichter zu kontrollieren ist.

Selbstklemmende Muttern können zu Blechverformungen, Oberflächenmarkierungen oder schlechtem Halt führen, wenn das Blechmaterial, das Loch und die Einpresskraft nicht kontrolliert werden. Schweißmuttern können Schweißspritzer, schwache Schweißnähte, Durchbrennen, Gewindekontamination, Beschichtungsschäden oder Fehlausrichtungen verursachen, wenn die Schweißbedingungen nicht kontrolliert werden.

Die Risikodarstellung dient nur der technischen Erklärung; tatsächliche Fehler müssen gemäß dem genehmigten Prüfplan bewertet werden.

Für Automobilblechbaugruppen können Käufer auch prüfen, Häufige Probleme in der Automobilmontage, die durch Spezialmuttern gelöst werden um zu verstehen, warum das Prozessrisiko auf Verbindungsebene überprüft werden sollte.

Wann jeder Mutterntyp nicht verwendet werden sollte

Ein sinnvoller Vergleich sollte auch definieren, wann jede Option unsicher oder ungeeignet sein kann. Dies sind keine universellen Verbote; es sind Bedingungen, die eine technische Bestätigung vor der RFQ oder Bemusterung auslösen sollten.

Fertigungsweg und Produktionskontrolle

Der Fertigungsweg der Mutter und der Montageprozess sind nicht dasselbe. Eine Einpressmutter oder Schweißmutter kann je nach Zeichnung und Teileauslegung durch Kaltumformung, Stanzen, Zerspanen, Gewindeschneiden, Gewindeformen, Wärmebehandlung, Beschichtung oder sekundäre Bearbeitung hergestellt werden. Der Montageprozess erfolgt dann am Blech oder in der Baugruppe.

Bei Einpressmuttern umfasst die Produktionskontrolle die Mutterngeometrie, Gewindequalität, Lochqualität des Blechs, Einpresskraft, Sitzzustand und Prüfung nach der Montage. Bei Schweißmuttern umfasst die Produktionskontrolle die Mutterngeometrie, Schweißhöckergualität, Schweißzugang, Schweißvorrichtung, Schweißparameter, Gewindeschutz und Schweißnahtprüfung.

Chargenrückverfolgbarkeit, Prüfprotokolle, Beschichtungsberichte und Materialzertifikate können je nach Kundenprogramm erforderlich sein. PPAP, IMDS oder spezielle Freigabedokumente sollten nur dann enthalten sein, wenn sie vom Kunden oder Automobilprogramm gefordert werden.

Prüf- und Qualitätsdokumente, die Käufer bestätigen sollten

Die Prüfung sollte auf die Versagensart abgestimmt sein. Eine dünne Blechmutterverbindung kann je nach Konstruktion eine Maßprüfung, Gewindeprüfung, Prüfung der Einbauposition, Drehmomentausreißprüfung, Auszugprüfung, Durchdrückprüfung oder Schweißnahtprüfung erfordern.

Qualitätsdokumente sollten nicht automatisch für jede Bestellung versprochen werden. Sie sollten durch RFQ, Zeichnung, Kundennorm und Freigabeanforderung bestätigt werden. Käufer können auch die SUNHYINGS Technische Leitfäden zu verwandten Verbindungselementtechnik-Themen einsehen.

Entscheidungsmatrix für dünne Bleche im Automobilbau

Bei Automobilblechbaugruppen können je nach spezifischer Position, Funktion und Herstellungsprozess Einpressmuttern oder Schweißmuttern verwendet werden. Es gibt keine automatische Freigabe basierend auf dem Mutternamen.

Automobilkäufer sollten die Verbindungsfunktion vor der Auswahl der Mutter definieren. Lastaufnahme, Verdrehsicherung, Servicezugang, Beschichtungsschutz, Montagereihenfolge und Qualitätsdokumentation können die Entscheidung beeinflussen. Für die lieferantenseitige Bewertung in Automobilprogrammen können Käufer auch die Anleitung von SUNHYINGS einsehen zu Spezialmutternlieferant für Automobilanwendungen.

Komplexes technisches Szenario: Wenn die Zeichnung nicht ausreicht

Komplexes technisches Szenario nur für Schulungszwecke: Ein Käufer für Automobilhalterungen vergleicht eine Einpressmutter und eine Schweißmutter für eine dünne Blechhalterung. Die Zeichnung definiert die Gewindegröße, gibt jedoch nicht eindeutig die Blechhärte, die Lochpositionstoleranz, die Anforderung an das Ausdrehmoment oder an, ob Schweißwärme nach der Beschichtung zulässig ist.

In diesem Fall sollte der Lieferant die Mutter nicht nur nach der Gewindegröße auswählen. Der Käufer sollte bestätigen, ob das Blech gepresst werden kann, ob die Blechhärte das Einpressen unterstützt, ob die Lochpositionstoleranz in der Produktion eingehalten werden kann, ob die Beschichtung vor oder nach der Montage aufgetragen wird und ob eine Ausdrehmoment- oder Auszugskraftprüfung erforderlich ist.

Wenn Schweißen bereits Teil der Montagelinie ist und Schweißzugang besteht, kann eine Schweißmutter in Betracht gezogen werden. Wenn Schweißhitze oder Spritzer ein Problem darstellen und Presszugang besteht, kann eine Durchzieh-Mutter in Betracht gezogen werden. Die endgültige Genehmigung sollte der Zeichnung, der Kundennorm und der tatsächlichen Verbindungsvalidierung folgen.

Wie SUNHYINGS Angebote für Einpressmuttern und Schweißmuttern prüft

SUNHYINGS kann Angebote für Einpressmuttern und Schweißmuttern hinsichtlich Zeichnungsvollständigkeit, Mutterngeometrie, Gewindeanforderung, Blechdaten, Material, Beschichtung, Prozessablauf und Prüfanforderungen prüfen.

Bei Einpressmutterprojekten sollte die Prüfung Blechdicke, Blechhärte, Lochdurchmesser, Lochtoleranz, Einpressmerkmal, Montagezugang und gegebenenfalls geforderte Ausdrück-, Auszug- oder Drehmomentprüfungen umfassen.

Bei Schweißmutterprojekten sollte die Prüfung Schweißmutterngeometrie, Projektionsausführung, Schweißzugang, Schweißeignung des Blechs, Beschichtungszustand, Gewindeschutz und Schweißnahtprüfanforderungen umfassen.

Als Seiten zum kundenspezifischen Mutternhersteller, SUNHYINGS kann helfen zu identifizieren, ob die RFQ ausreichende technische Informationen für Angebot und Mustererstellung enthält. Die endgültige gemeinsame Validierung hängt weiterhin von den tatsächlichen Montagebedingungen des Käufers, der Kundenspezifikation, der Prozessfreigabe und den Prüfanforderungen ab.

Vergleichstabelle: Einpressmuttern vs. Schweißmuttern

Die sicherste Entscheidung ist, zuerst die Blechverbindung zu definieren und dann den Mutterntyp auszuwählen. Eine Mutter, die in einer Dünnblechanwendung gut funktioniert, kann in einer anderen versagen, wenn sich Blechdicke, Lochvorbereitung, Lastrichtung oder Prozesskontrolle ändern.
