Écrous spéciaux fabriqués sur plan : pourquoi les dessins sont importants dans la fabrication automobile

Que sont les écrous spéciaux fabriqués sur plan ?

Réponse courte : Les écrous spéciaux fabriqués sur plan sont fabriqués selon le dessin de l'acheteur, la spécification technique, l'échantillon, le fichier 3D ou l'exigence d'application, au lieu d'être sélectionnés directement dans un catalogue standard.

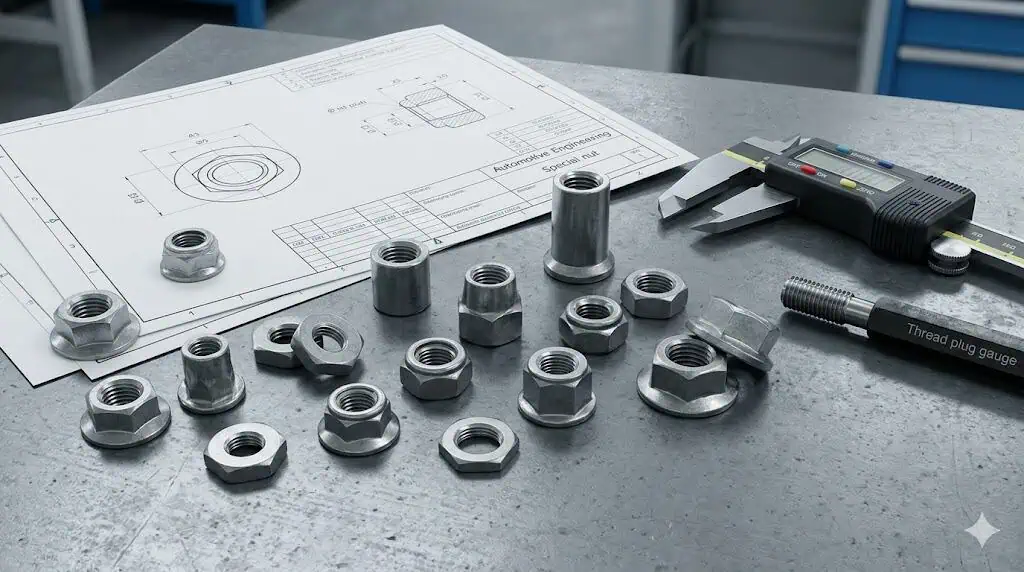

Un écrou fabriqué sur plan peut ressembler à une pièce non standard simple, mais la fabrication est contrôlée par le dossier technique. Le dessin détermine si la pièce est un écrou à embase, un écrou frein, un écrou à souder, un écrou à souder par bossages, un écrou à manchon, un écrou mince, un écrou haute résistance ou une autre forme spéciale. Il définit également les dimensions critiques, la méthode de contrôle du filetage, le matériau acceptable et si un traitement de surface doit être contrôlé après le revêtement final.

C'est important pour les acheteurs automobiles car l'écrou doit fonctionner dans un assemblage réel. Le même filetage M8 ou M10 peut avoir des performances différentes lorsque le pas, le chanfrein, la face d'appui, le revêtement, la classe du boulon associé, l'utilisation de rondelle, la vitesse de serrage et l'exigence de précharge changent. Un écrou basé sur un dessin doit donc être examiné comme un composant fonctionnel, et non simplement comme une pièce métallique façonnée.

Quelles informations un dessin d'écrou spécial doit-il inclure ?

Réponse courte : Un dessin d'écrou spécial doit définir le filetage, la tolérance, les dimensions critiques, le matériau, la classe de propriété, le traitement thermique, le traitement de surface, la méthode d'inspection, la révision et les notes d'application.

Pour les appels d'offres RFQ automobiles, un dessin ne doit pas se limiter à la longueur totale et à la taille du filetage. Un dessin de fabrication utile identifie les dimensions qui contrôlent la fiabilité de l'assemblage. Le pas de filetage, le diamètre sur flancs, la profondeur de filet, le chanfrein d'entrée, la planéité de la surface d'appui, le diamètre de la bride, la hauteur du manchon, la hauteur de saillie et la surépaisseur de revêtement peuvent tous affecter la précharge, la résistance de la soudure, l'acceptation de la jauge de filetage ou l'accès de service.

Comment les dessins influencent le choix du procédé de fabrication

Réponse courte : Les dessins influencent le choix entre forgeage à froid, usinage CNC ou procédé hybride pour un écrou fabriqué sur plan, car la géométrie, le matériau, la tolérance et le volume déterminent la fabricabilité.

Un fournisseur ne peut pas choisir le bon procédé sur la seule apparence. Le forgeage à froid peut convenir pour un volume automobile répétitif lorsque la géométrie est formable. L'usinage CNC peut être pratique pour les prototypes, les faibles volumes ou les caractéristiques locales complexes. Un traitement hybride peut être nécessaire lorsqu'une ébauche forgée à froid nécessite un usinage secondaire, un taraudage, une fente, un traitement thermique, un revêtement ou une inspection spéciale.

Cela affecte directement le coût et le délai. Une voie de forgeage à froid peut nécessiter un outillage, mais elle peut soutenir une production stable une fois la géométrie validée. Une voie CNC peut réduire le coût d'outillage initial, mais le coût unitaire et le temps de cycle peuvent devenir inadaptés à une production en grand volume. Un dessin qui ne montre pas les tolérances, les contre-dépouilles, l'épaisseur de paroi ou les caractéristiques CTQ rend cette décision peu fiable.

Examen du dessin avant devis : ce que les fabricants vérifient en premier

Réponse courte : Avant un devis, un fabricant vérifie la faisabilité géométrique, le risque d'outillage, les exigences de filetage, le matériau, le traitement thermique, la surépaisseur d'usinage, la quantité, les documents d'inspection et le processus de production.

Une revue sérieuse du dessin n'est pas une tactique dilatoire. Elle évite à l'acheteur de recevoir un devis bas qui ne survivrait pas à l'outillage, à l'inspection ou à la mise en production. Pour les écrous spéciaux automobiles, une clarification précoce est moins coûteuse que la modification de l'outillage après l'échec du premier échantillon.

Pourquoi les échantillons peuvent aider mais ne peuvent pas remplacer un plan de fabrication

Réponse courte : Un échantillon aide à identifier la forme et l'application, mais il ne peut pas définir de manière fiable la tolérance, le matériau, le traitement thermique, l'épaisseur du revêtement, le contrôle des révisions ou les critères d'acceptation.

Les échantillons physiques sont utiles, surtout lorsque le plan d'origine est perdu. Ils peuvent montrer la géométrie approximative, les conditions d'accouplement, l'accès à la clé, les marques d'usure et la direction d'assemblage. Cependant, un échantillon peut déjà être usé, corrodé, déformé ou revêtu différemment de la pièce d'origine. Il peut ne pas révéler le matériau d'origine, la dureté, le traitement thermique ou la norme d'inspection.

Pour l'approvisionnement automobile, un échantillon doit être utilisé conjointement avec des dimensions marquées et des informations sur l'application. Si la pièce entre en production en série, un plan de fabrication ou un enregistrement d'inspection approuvé doit être créé avant le lancement de la production de masse.

Exigences de contrôle qualité définies par les dessins

Réponse courte : Les dessins définissent ce qui doit être inspecté, comment cela doit être mesuré et quelles preuves doivent être fournies avant l'approbation de l'échantillon ou l'expédition.

Le contrôle qualité des écrous spéciaux fabriqués sur plan doit suivre le dessin, et non une liste de contrôle générique. Si le dessin indique la profondeur de filetage comme critique, le plan d'inspection doit inclure la vérification du filetage. Si l'épaisseur du revêtement affecte l'ajustement du filetage, le filetage doit être vérifié après le revêtement final. Si l'écrou est utilisé dans un assemblage de tôle soudée, la géométrie de la projection et les performances de soudure peuvent nécessiter une validation fonctionnelle.

Pour la planification d'inspection connexe, les acheteurs peuvent également consulter Contrôle qualité Sunhyings et Inspection au calibre de filetage lors de la préparation des documents RFQ pour les écrous spéciaux basés sur des dessins.

Problèmes courants de dessin qui retardent les projets d'écrous personnalisés

Réponse courte : Les problèmes courants de dessin incluent l'absence de tolérance de filetage, une exigence de revêtement peu claire, un chanfrein non défini, une géométrie de projection incomplète, des fichiers de révision obsolètes et des dessins qui ne correspondent pas à l'état réel de l'assemblage.

La plupart des retards dans les écrous spéciaux fabriqués sur plan ne sont pas causés uniquement par une géométrie complexe. Ils proviennent souvent de petits détails manquants qui deviennent coûteux après l'approbation de l'outillage ou de l'échantillon. Une tolérance de pas manquante peut retarder le taraudage. Une note de revêtement peu claire peut créer une interférence de filetage. Une révision modifiée peut rendre l'échantillon approuvé obsolète.

Dans l'approvisionnement automobile, le contrôle des révisions de dessin mérite une vérification séparée. Si le dessin de l'appel d'offres, le dessin d'approbation de l'échantillon et le dessin de production de masse ne sont pas la même révision approuvée, le fournisseur peut fabriquer correctement selon le mauvais fichier. Les mises à jour ECR/ECN, les dessins obsolètes et les changements de révision non approuvés doivent être clarifiés avant l'outillage, la planification de l'inspection ou la préparation des documents liés au PPAP.

Liste de contrôle RFQ pour écrous spéciaux fabriqués sur plan

Réponse courte : Une demande de devis complète doit inclure les fichiers de dessin, les informations sur l'échantillon, les données de filetage, le matériau, le traitement de surface, les conditions d'application, les exigences d'inspection, la quantité et les documents d'approbation attendus.

Comment choisir un fabricant pour des écrous spéciaux sur plan

Réponse courte : Choisissez un fabricant capable d'examiner les dessins, d'identifier les risques de DFM, de recommander des procédés de forgeage à froid ou de CN, de valider les échantillons, de contrôler le traitement de surface et de fournir des preuves d'inspection avant la production en série.

Un fournisseur approprié ne doit pas établir un devis uniquement à partir d'une photo ou d'une seule dimension. Pour les écrous spéciaux automobiles sur plan, le fournisseur doit poser des questions techniques avant la confirmation du prix. Si le fabricant ne peut pas expliquer la tolérance du filetage, la marge de revêtement, la faisabilité du formage, la voie d'échantillonnage ou le plan d'inspection, l'acheteur peut rencontrer des échantillons répétés ou des problèmes de production tardifs.

Pour les projets d'écrous basés sur des dessins, les acheteurs peuvent commencer par examen du dessin d'écrou personnalisé. Pour les parcours produits associés, voir Écrous spéciaux, Écrous à souder à embase, Écrous tout métalet Fabrication de fixations sur mesure.
