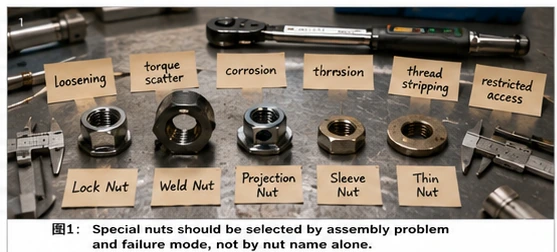

Problèmes courants d'assemblage automobile résolus par des écrous spéciaux

Définition et portée : les écrous spéciaux sont des fixations de résolution de problèmes, pas seulement des formes non standard

Réponse pratique : Dans l'assemblage automobile, des écrous spéciaux sont sélectionnés ou fabriqués pour résoudre un problème de joint spécifique qu'un écrou standard ne peut pas traiter de manière fiable.

Un écrou spécial peut être un écrou de blocage standard, un écrou à souder, un écrou à bossages, un écrou à bride dentelée, un écrou manchon, un écrou mince, un écrou à haute résistance, ou un écrou entièrement fabriqué sur plan. Le mot “ spécial ” ne doit pas automatiquement signifier coûteux ou sur mesure. Parfois, la solution correcte est un écrou de blocage métallique standard. Parfois, c'est un écrou standard modifié avec un revêtement différent. Parfois, c'est un écrou personnalisé forgé à froid ou usiné CNC fabriqué à partir d'un dessin.

La question d'ingénierie n'est pas de savoir si un écrou semble plus résistant. La question est de savoir quel mode de défaillance existe dans le joint du véhicule. Si le problème est la perte de précharge, l'examen commence par la condition de serrage, le frottement, le revêtement de la vis d'accouplement et la fonction de blocage. Si le problème est l'assemblage de tôles, l'examen se déplace vers le positionnement de soudure, la géométrie des bossages et la résistance à l'arrachement. Si le problème est la corrosion, l'examen doit inclure le matériau, la finition, l'épaisseur du revêtement et l'ajustement du filetage après revêtement.

Quand un écrou standard suffit encore—et quand un écrou spécial est nécessaire

Réponse pratique : Un écrou standard est encore acceptable lorsqu'il répond aux exigences du plan, de l'ajustement du filetage, de la charge de serrage, du matériau, du revêtement, de l'accès d'assemblage et de l'inspection. Un écrou spécial devient nécessaire lorsque le problème de l'assemblage ne peut être contrôlé par un écrou standard sans augmenter les risques de sécurité, de qualité, de délai ou de maintenance.

Cette distinction est importante dans l'approvisionnement automobile. Remplacer chaque écrou standard par un écrou spécial peut augmenter les coûts d'outillage, le travail d'approbation des échantillons et la complexité de la chaîne d'approvisionnement. Conserver un écrou standard dans un mauvais assemblage peut provoquer un desserrage en service, des dommages au filetage, des temps d'arrêt d'assemblage ou une défaillance par corrosion. Le travail de l'acheteur est d'identifier la limite.

Problème 1 : Desserrement par vibration et perte de charge de serrage

Réponse pratique : Le desserrement par vibration signifie généralement que l'assemblage a perdu sa précharge ou que l'écrou ne peut pas résister au mouvement relatif sous charge cyclique. Un écrou frein peut aider, mais seulement après avoir examiné l'assemblage, le boulon, la rondelle, le revêtement et les conditions de serrage.

Les supports de châssis, les cadres de siège, les supports liés à la direction, les capots de soubassement et les supports de compartiment moteur peuvent subir des vibrations et des changements de charge répétés. Lorsqu'un écrou standard est sélectionné uniquement par taille de filetage, l'assemblage peut passer l'essai d'ajustement statique et se desserrer pendant les essais du véhicule. Augmenter le couple n'est pas toujours la bonne solution. Un couple trop élevé peut endommager les filetages, déformer la tôle, surcharger un support ou créer une grande dispersion si le frottement du revêtement n'est pas contrôlé.

Pour les options connexes, les acheteurs peuvent consulter Écrous tout métal et Écrous de bride dentés.

Problème 2 : Dispersion du couple, arrêt du conducteur et assemblage incohérent

Réponse pratique : La dispersion du couple peut provenir de la tolérance du filetage, de l'épaisseur du revêtement, de l'interférence de l'insert en nylon, de la rugosité de surface, du facteur K de l'écrou, de l'état du lubrifiant ou de zones de verrouillage incohérentes. L'écrou doit être vérifié dans le cadre du système de serrage.

Sur une chaîne de montage automobile, un problème d'écrou peut d'abord se manifester par un arrêt de l'outil de vissage, un couple élevé, une faible charge de serrage finale, un positionnement incohérent ou des assemblages rejetés. La cause n'est pas toujours l'outil de serrage. Un petit changement dans l'épaisseur du revêtement peut modifier le frottement. Un insert en nylon peut créer une fenêtre de couple résistant qui ne correspond pas au processus d'assemblage. Un filetage déformé ou une bavure peut passer l'inspection visuelle mais échouer lors du serrage.

Problème 3 : Fixation de tôle et mauvais positionnement de l'écrou

Réponse pratique : Les assemblages en tôle nécessitent souvent des écrous à souder, des écrous à bossages ou des solutions de fixation similaires car les écrous libres standard sont difficiles à positionner, maintenir et entretenir dans des structures minces ou aveugles.

Les carrosseries en blanc, les supports, les structures de sièges, les plateaux de batteries et les renforts intérieurs utilisent souvent de la tôle mince. Un écrou standard peut être impossible à maintenir pendant l'assemblage, ou peut créer un mauvais accès après la fermeture du panneau. Les écrous à souder et les écrous à bossages résolvent ce problème en créant un point fileté fixe, mais ils introduisent leurs propres contrôles techniques. La hauteur des bossages, la forme des bossages, l'épaisseur de la tôle, le courant de soudage, le contrôle des projections et l'état du filetage après soudage sont tous importants.

Les directions de produits connexes incluent Écrous à souder à embase et les options d'écrous à souder pour les assemblages de tôles.

Problème 4 : Défaillance due à la corrosion, à la chaleur et au traitement de surface

Réponse pratique : Les problèmes de corrosion et de chaleur doivent être résolus en sélectionnant le matériau, le revêtement et la méthode d'inspection appropriés pour l'emplacement réel du véhicule. Une finition plus épaisse ou plus foncée n'est pas automatiquement meilleure.

Les emplacements sous le châssis, l'échappement et le bloc-batterie présentent des risques différents. Les fixations sous le châssis peuvent être exposées à l'eau de la route, au sel et aux impacts de pierres. Les écrous du système d'échappement peuvent subir des cycles thermiques et des difficultés de démontage lors de l'entretien. Les fixations du bloc-batterie des véhicules électriques peuvent nécessiter une protection contre la corrosion, des surfaces d'appui contrôlées et un accès d'entretien selon la conception de l'assemblage. Le revêtement doit également être compatible avec le filetage. Si l'accumulation de placage réduit le jeu du filetage interne, l'écrou peut échouer au calibre GO/NO-GO ou créer un couple d'installation élevé.

Problème 5 : Espace restreint, faible dégagement et accès difficile pour l'entretien

Réponse pratique : Les espaces restreints peuvent nécessiter des écrous minces, des écrous à douille, des écrous à bride ou des écrous sur plan, mais l'engagement du filetage et la surface d'appui doivent toujours être vérifiés.

Les assemblages automobiles modernes laissent souvent peu de place pour les outils. Les plateaux de batterie, les structures de siège, les supports intérieurs, les pièces de garniture et les zones compactes du compartiment moteur peuvent ne pas permettre une hauteur d'écrou hexagonale standard ou un dégagement de clé. Un écrou plus bas n'est pas toujours plus sûr. Si la hauteur de l'écrou est trop réduite, l'engagement du filetage peut être insuffisant et le risque de dénudage augmente. Si la face d'appui est trop petite, une déformation locale ou une perte de serrage peut se produire.

Problème 6 : Arrachement de filet, grippage et désadaptation du boulon d'accouplement

Réponse pratique : La défaillance du filet est généralement causée par un mauvais engagement du filet, un pas ou une tolérance incorrects, une inadéquation de classe de propriété, un assemblage en acier inoxydable à sec, une interférence de revêtement ou une pratique de serrage incorrecte.

Le décapage du filetage, le grippage et le soudage à froid sont des problèmes différents. Le décapage est souvent lié à un engagement insuffisant, un matériau faible, une mauvaise classe de propriété ou un serrage excessif. Le grippage apparaît souvent dans les assemblages en acier inoxydable lorsque les surfaces se bloquent sous pression, en particulier lors d'un serrage à sec ou à grande vitesse. Les pièces plaquées à haute résistance présentent un autre risque : la fragilisation par l'hydrogène. Un écrou ne peut pas être sélectionné correctement sans vérifier le boulon d'accouplement, le pas de filetage, la tolérance, la finition et la méthode d'assemblage.

Correspondance d'application automobile : quel écrou spécial résout quel problème ?

Réponse pratique : Le meilleur écrou spécial dépend du système automobile, du chemin de charge, de l'environnement, des conditions d'accès et des exigences de validation.

Comment sélectionner des écrous spéciaux en fonction du mode de défaillance d'assemblage

Réponse pratique : Commencez par le mode de défaillance, pas par la catégorie d'écrou. Un écrou spécial ne doit être sélectionné qu'après avoir examiné la cause racine.

Considérations sur le processus de fabrication pour les écrous spéciaux

Réponse pratique : Les écrous spéciaux peuvent être produits par forgeage à froid, usinage CNC, taraudage secondaire, traitement thermique, traitement de surface ou un procédé hybride. Le processus doit suivre les exigences de géométrie, de matériau, de tolérance, de volume et de validation.

Contrôles qualité avant l'approbation des écrous spéciaux pour l'assemblage automobile

Réponse pratique : Les écrous spéciaux doivent être approuvés avec des preuves issues des conditions de production réelles, et non seulement sur la base de l'apparence ou d'un ajustement de base.

Pour la planification de l'inspection, examinez Contrôle de la qualité et Inspection au calibre de filetage. Confirmez ces URL de page avant publication si votre structure d'URL interne a changé.

Erreurs d'achat courantes lors de la résolution de problèmes d'assemblage avec des écrous spéciaux

Réponse pratique : Les erreurs les plus coûteuses surviennent lorsque les acheteurs traitent le symptôme comme la cause, ou approuvent un écrou sans valider les conditions réelles d'assemblage.

Liste de contrôle RFQ pour écrous spéciaux utilisés dans l'assemblage automobile

Réponse pratique : Un bon RFQ doit décrire le problème d'assemblage, pas seulement le nom de la pièce. Le fournisseur a besoin d'informations suffisantes pour identifier la cause racine, le type d'écrou, la route de fabrication et les exigences de validation.

Comment choisir un fabricant d'écrous spéciaux pour résoudre les problèmes d'assemblage

Réponse pratique : Choisissez un fabricant capable d'examiner le mode de défaillance, le dessin, les pièces d'accouplement, le processus de fabrication, le risque de revêtement et le plan d'inspection avant de soumettre un devis.

Pour les exigences sur plan ou personnalisées, les acheteurs peuvent commencer par examen du projet d'écrou personnalisé. Pour un support d'application plus large, consultez Écrous spéciaux et Fabrication de fixations sur mesure.

FAQ sur les problèmes d'assemblage automobile et les écrous spéciaux
