Réponse rapide — Quelles dimensions définissent un écrou hexagonal ?
Les dimensions d'un écrou hexagonal sont définies par le diamètre du filetage, le pas ou le nombre de filets par pouce, la largeur sur plats, la largeur sur coins, la hauteur de l'écrou, le chanfrein, la surface d'appui et la tolérance du filetage. Un écrou avec la bonne taille de filetage peut encore échouer à l'assemblage si sa hauteur, son jeu de douille, sa surépaisseur de revêtement ou sa norme dimensionnelle ne correspondent pas au dessin. Pour les écrous métriques, les acheteurs vérifient généralement les dimensions basées sur les normes ISO ou DIN, telles que ISO 4032 ou DIN 934. Pour les écrous en pouces, l'ASME B18.2.2 est une référence dimensionnelle clé. Dans les achats B2B, “ écrou hexagonal M12 ” ou “ écrou 1/2 pouce ” n'est pas une spécification complète. Une demande de devis (RFQ) contrôlée doit inclure la norme, la taille, le pas, le type d'écrou, le matériau, la nuance, le revêtement, la tolérance du filetage, la méthode d'inspection et les informations sur le boulon d'accouplement.
Résumé technique : Les dimensions d'un écrou hexagonal ne concernent pas seulement la capacité de l'écrou à se visser sur un boulon. Elles déterminent l'ajustement de la clé, le jeu de la douille, l'engagement du filetage, le contact de la surface d'appui, la surépaisseur de revêtement et la répétabilité de l'assemblage. De petites hypothèses dimensionnelles peuvent entraîner un arrêt de ligne, un filetage croisé, une interférence d'outil, une reprise ou un rejet de lot.

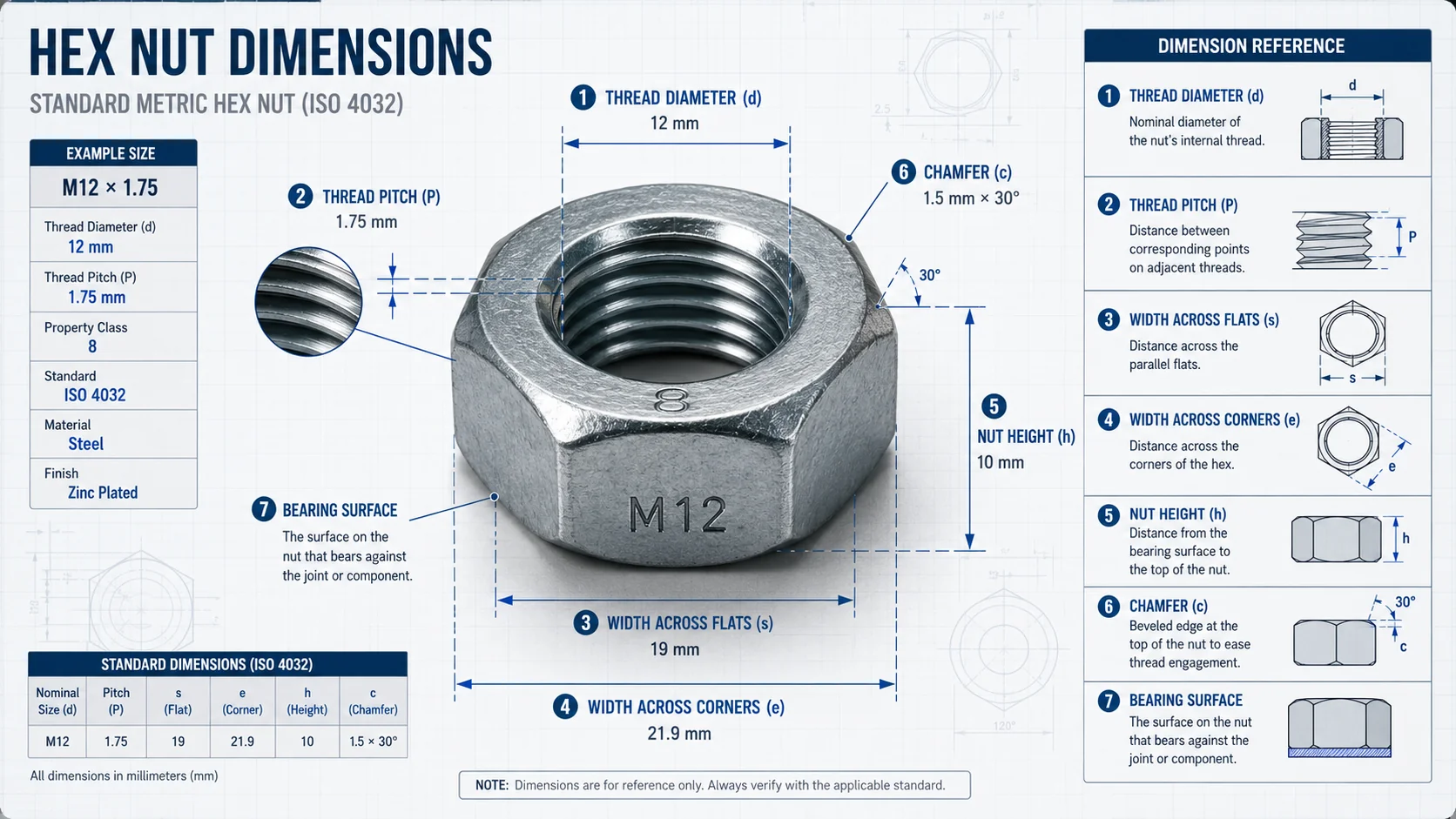

Les six dimensions que les acheteurs doivent confirmer
Pour la plupart des travaux d'achat et d'ingénierie, les six dimensions à confirmer sont la taille du filetage, le pas, la largeur sur plats, la largeur sur coins, la hauteur de l'écrou et la tolérance du filetage. Le chanfrein et l'état de la surface d'appui comptent également, en particulier dans l'assemblage automatisé, les assemblages en acier inoxydable et les assemblages à haute précharge utilisant des boulons de grade 8.8, 10.9 ou 12.9.
| Élément de dimension | Ce qu'il contrôle | Ce qui peut mal se passer |
|---|---|---|
| Diamètre du filetage | Ajustement de base boulon-écrou | Mauvais système ou mauvaise taille nominale entraîne un non-ajustement ou un filetage croisé |
| Pas de filetage / TPI | Engagement du filetage et compatibilité d'assemblage | Les filetages grossiers et fins peuvent sembler proches mais s'endommagent mutuellement lors du serrage |
| Largeur sur plats | Adaptation de la clé, de la douille et de l'outil automatisé | L'outil ne peut pas accéder à l'écrou dans les assemblages encastrés ou automatisés |
| Largeur entre coins | Encombrement maximal autorisé | L'écrou interfère avec les parois de la poche, les fixations ou les composants voisins |
| Hauteur de l'écrou | Engagement du filetage, chemin de charge et marge de charge d'épreuve | Une hauteur insuffisante peut réduire la longueur de filetage engagée et augmenter la contrainte de cisaillement |
| Tolérance du filetage | Ajustement de la jauge et répétabilité d'assemblage | L'écrou peut passer un ajustement manuel mais échouer à l'inspection par jauge de filetage passe/ne passe pas |
Logique des dimensions des écrous hexagonaux métriques vs pouces
Les écrous métriques sont spécifiés par le diamètre nominal et le pas, par exemple M12 × 1,75. Les écrous en pouces sont généralement spécifiés par le diamètre et le nombre de filets par pouce, par exemple 1/2-13 UNC. Ces systèmes ne doivent pas être mélangés. M12 et 1/2 pouce sont suffisamment proches pour tromper un acheteur inexpérimenté, mais ils ne sont pas interchangeables. Une fois qu'un mauvais écrou est forcé avec une clé ou un outil à percussion, la première pièce endommagée est généralement le flanc du filetage, pas le corps hexagonal visible.
Liste de contrôle rapide des dimensions des écrous hexagonaux
- Confirmer le système de filetage métrique ou en pouces.
- Confirmer le pas gros ou fin.
- Confirmer la norme dimensionnelle : ISO, DIN, ASME ou dessin de projet.
- Confirmer le type d'écrou : hexagonal standard, hexagonal lourd, contre-écrou, écrou à embase ou écrou frein.
- Confirmer la largeur sur plats et le jeu d'emboîtement.
- Confirmer la hauteur de l'écrou et la longueur de filet en prise.
- Confirmer l'épaisseur du revêtement et le contrôle au calibre de filetage après revêtement.
- Confirmer la compatibilité de qualité avec le boulon d'accouplement, en particulier pour les assemblages 8.8 / 10.9 / 12.9.

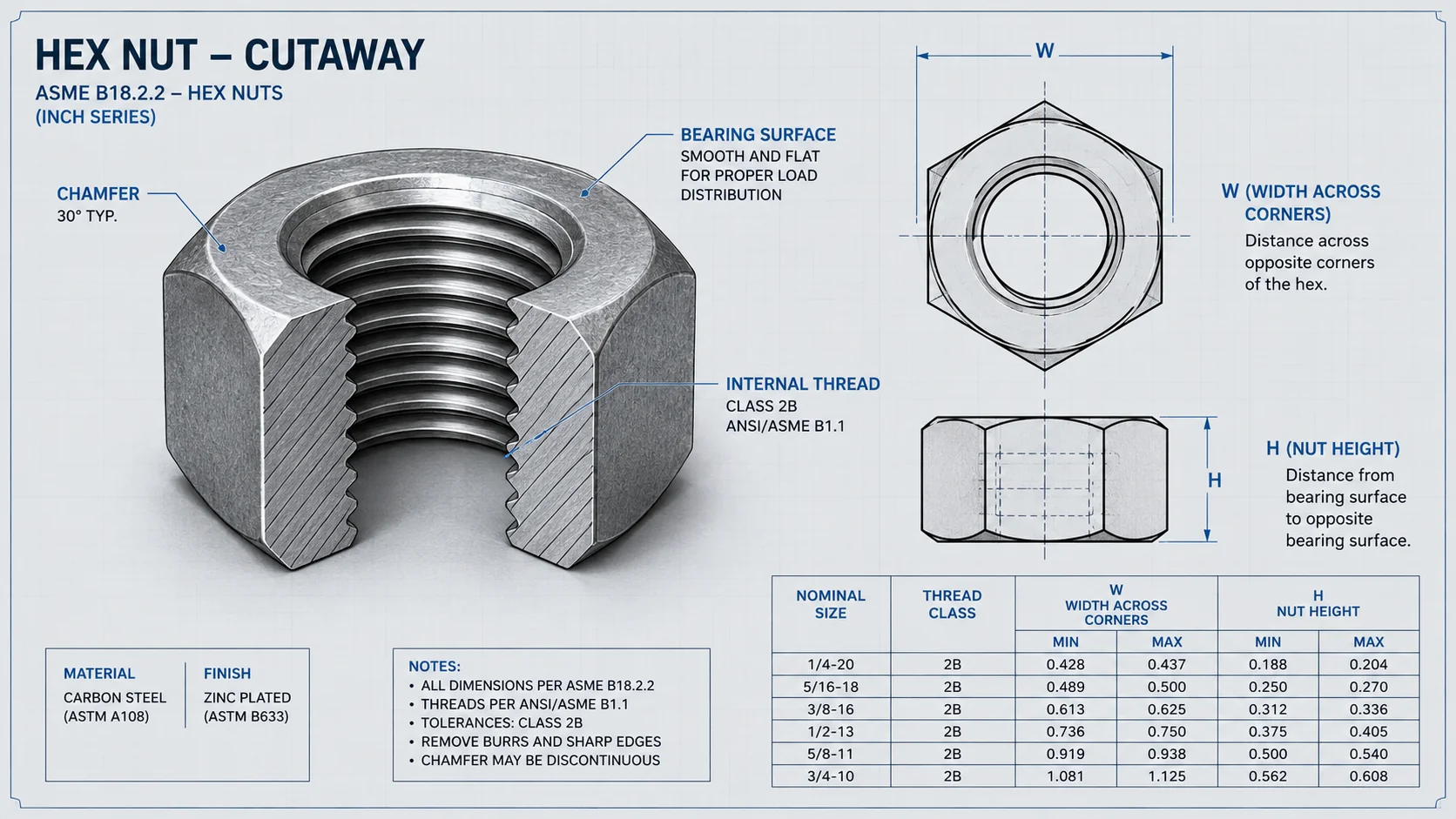

Termes de dimension des écrous hexagonaux expliqués
Avant d'utiliser un tableau de dimensions d'écrous hexagonaux, les acheteurs doivent comprendre ce que chaque colonne signifie. Un tableau de dimensions n'est utile que lorsque l'acheteur sait quelles dimensions affectent le dessin, lesquelles affectent l'accès des outils, lesquelles affectent la précharge et lesquelles affectent l'inspection.
Diamètre de filetage
Le diamètre de filetage est la taille nominale du boulon ou goujon d'accouplement. Dans les désignations métriques, il apparaît comme M6, M8, M10, M12 ou similaire. Dans les désignations en pouces, il apparaît comme 1/4, 3/8, 1/2, 5/8 et similaire. Le diamètre de filetage est le point de départ, pas la spécification complète. Un acheteur qui commande uniquement par diamètre peut recevoir un mauvais pas, une hauteur d'écrou, un grade de produit ou un état de revêtement.
Pas de filetage / Filets par pouce
Le pas métrique est la distance entre les crêtes de filetage adjacentes, mesurée en millimètres. Les systèmes de filetage en pouces utilisent les filets par pouce. Cette différence est une raison pour laquelle les écrous métriques et en pouces ne peuvent pas être substitués par jugement visuel. Un écrou peut commencer à visser pendant un ou deux tours puis endommager le filetage du boulon lorsque le pas est incorrect. Sur les fixations en acier inoxydable A2-70 ou A4-80, les dommages peuvent rapidement se transformer en grippage si les pièces sont serrées à sec.
Largeur entre pans
La largeur sur plats est la distance entre deux faces de serrage opposées de l'écrou hexagonal. Elle contrôle la taille de la clé, l'ajustement de la douille et l'engagement de l'outil automatisé. En maintenance, une discordance de largeur sur plats peut arrêter l'assemblage même lorsque le filetage intérieur est correct.
Largeur entre coins
La largeur sur coins est l'enveloppe extérieure maximale de l'écrou hexagonal. Elle importe lorsque l'écrou se trouve dans une poche, un évidement, un canal ou un montage. Un écrou peut s'adapter à la clé mais interférer avec la pièce environnante si l'enveloppe sur coins est ignorée.
Hauteur / Épaisseur de l'écrou
La hauteur de l'écrou affecte l'engagement du filetage, la répartition de la charge et la capacité de charge de preuve. Un contre-écrou plus fin ne doit pas être substitué à un écrou hexagonal standard dans un assemblage porteur. Le filetage peut correspondre, mais l'assemblage peut ne pas avoir une longueur de filetage engagé suffisante pour la précharge prévue. Dans les assemblages à haute résistance, une hauteur insuffisante augmente la contrainte de cisaillement du filetage et peut donner une sensation de “ mollesse ” lors du serrage final.
Chanfrein et surface d'appui
Le chanfrein aide l'écrou à démarrer proprement sur le filetage mâle et réduit les dommages sur les bords. La surface d'appui entre en contact avec la rondelle ou la pièce serrée. Un mauvais état du chanfrein peut augmenter le risque de faux filetage. Un mauvais état de la surface d'appui peut affecter le comportement couple-précharge car le frottement sous la face de l'écrou devient moins prévisible.
Tolérance de filetage et ajustement par calibre
La tolérance de filetage contrôle l'ajustement du filetage intérieur avec le filetage extérieur correspondant. Pour les commandes de production, l'ajustement du filetage doit être vérifié avec des calibres de filetage GO/NO-GO, en particulier après zingage, galvanisation à chaud, revêtement par paillettes de zinc ou revêtement PTFE.
| Term | Signification technique | Méthode d'inspection |
|---|---|---|
| Diamètre du filetage | Correspondance nominale boulon-écrou | Vérification du dessin, calibre de filetage, vérification avec boulon d'accouplement |
| Pas / TPI | Espacement du filetage | Jauge de pas de filetage ou jauge de filetage |
| Largeur sur plats | Engagement de la clé et de la douille | Pied à coulisse, essai de douille, vérification du dessin |
| Largeur entre coins | Enveloppe extérieure maximale | Vérification du jeu au pied à coulisse ou au gabarit |
| Hauteur de l'écrou | Engagement du filetage et chemin de charge | Étrier, vérification du dessin |
| Tolérance du filetage | Assemblage et contrôle de calibre | Calibre de filetage GO/NO-GO |

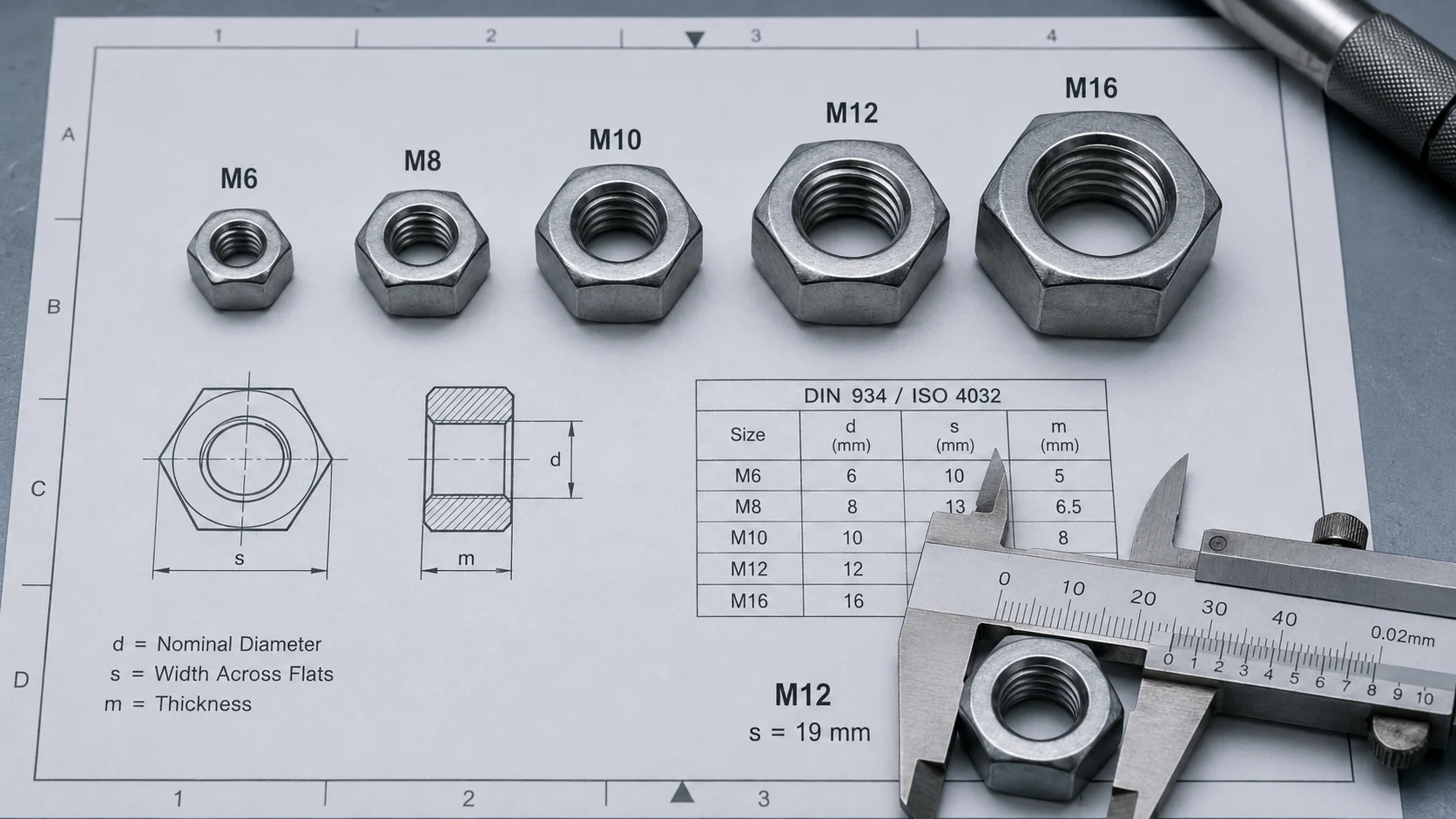

Dimensions des écrous hexagonaux métriques : guide des tailles M3 à M30
Les dimensions des écrous hexagonaux métriques commencent par le boulon d'accouplement. L'écrou doit correspondre au diamètre nominal, au pas de filetage et à la norme dimensionnelle. Dans les achats industriels, l'erreur la plus courante est de supposer que tous les écrous de taille M de même diamètre sont interchangeables.
Tailles courantes des écrous hexagonaux métriques
Les tailles courantes des écrous hexagonaux métriques incluent M3, M4, M5, M6, M8, M10, M12, M16, M20, M24 et M30. La largeur exacte sur plats, la hauteur et la tolérance dépendent de la norme choisie, du grade du produit et du type d'écrou. Pour les dessins de production, ne copiez pas les valeurs d'un tableau en ligne aléatoire sans vérifier la dernière norme ou le dessin du client.
Dimensions du filetage gros pas vs filetage fin
Un filetage grossier est plus facile à assembler et tolère mieux les conditions de chantier. Un filetage fin peut offrir un meilleur réglage et un diamètre de noyau plus grand dans certaines applications, mais il est plus sensible à la saleté, aux dommages de filet et aux pièces d'accouplement inadaptées. Dans les documents d'achat, “ M12 ” doit être développé en “ M12 × 1,75 ” ou le pas fin requis lorsque le pas est important.
Pourquoi M12 × 1,75 n'est pas identique à M12 × 1,25
M12 × 1,75 et M12 × 1,25 ont le même diamètre nominal mais un pas différent. Ils ne sont pas interchangeables. Si un écrou à filetage fin est forcé sur un boulon à filetage grossier, l'assemblage peut se croiser, se bloquer ou donner une fausse indication de couple avant que la liaison n'atteigne la précharge.
Planification du tableau des dimensions métriques
| Désignation métrique | L'acheteur doit confirmer | Pourquoi c'est important |
|---|---|---|
| M6 | Norme, pas, largeur sur plats, hauteur d'écrou | Les petites tailles sont sensibles aux dommages de filet et à l'accès des outils |
| M8 | Pas grossier/fin, revêtement, inspection de calibre de filetage | Le revêtement peut affecter l'ajustement du filetage dans les commandes en volume |
| M10 | Style d'écrou, qualité, hauteur, dégagement d'emboîtement | Taille de machine courante avec des substitutions standard fréquentes |
| M12 | Pas, norme, taille sur plats, tolérance de revêtement | Le M12 est souvent confondu avec les tailles en pouces proches lors de la maintenance |
| M16 et au-dessus | Hauteur d'écrou, charge d'épreuve, empilement de rondelles, processus de revêtement | Les assemblages de plus grande taille supportent une précharge plus élevée et un coût de reprise plus élevé. |
Ceci ne remplace pas une norme dimensionnelle. Utilisez-le comme tableau de planification pour une demande de devis, puis vérifiez les dimensions finales selon l'ISO 4032, la DIN 934, le dessin client ou la norme applicable la plus récente.

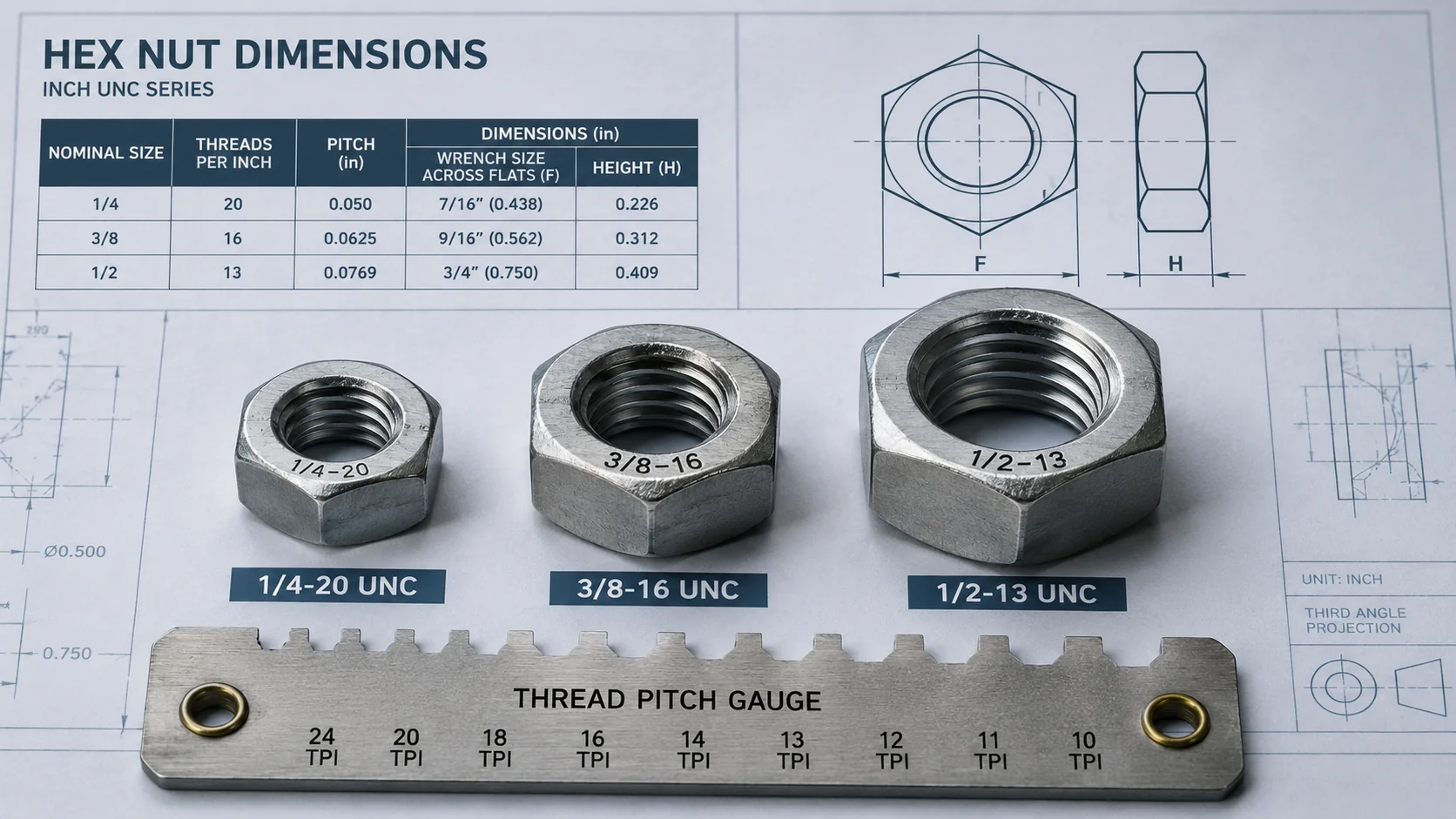

Dimensions des écrous hexagonaux en pouces : guide des tailles UNC et UNF
Les dimensions des écrous hexagonaux en pouces sont généralement spécifiées par le diamètre nominal et le nombre de filets par pouce. Par exemple, 1/2-13 UNC signifie un diamètre nominal de 1/2 pouce avec 13 filets par pouce dans la série de filetages unifiés à pas gros.
Tailles courantes des écrous hexagonaux en pouces
Les tailles courantes des écrous hexagonaux en pouces incluent 1/4-20 UNC, 5/16-18 UNC, 3/8-16 UNC, 1/2-13 UNC, 5/8-11 UNC et 3/4-10 UNC. Les versions à pas fin UNF peuvent être utilisées lorsque le dessin l'exige.
Filets par pouce et ajustement du filetage
Le nombre de filets par pouce contrôle la compatibilité des filetages. Un écrou UNC 1/2-13 et un écrou UNF 1/2-20 partagent le même diamètre nominal, mais ont un pas de filetage différent. Utiliser le mauvais peut endommager le boulon avant que l'équipe de montage ne réalise l'erreur.
Écrous hexagonaux finis vs écrous hexagonaux lourds
Les écrous hexagonaux finis et les écrous hexagonaux lourds ne sont pas identiques. Les écrous hexagonaux lourds ont une surface d'appui plus grande et sont couramment utilisés dans les applications structurelles, de tiges d'ancrage et de service lourd. Ne remplacez pas un écrou hexagonal fini par un écrou hexagonal lourd, sauf si le dessin ou l'ingénieur approuve la modification.
Planification du tableau des dimensions en pouces
| Désignation en pouces | L'acheteur doit confirmer | Risque en cas d'incomplétude |
|---|---|---|
| 1/4-20 UNC | Style d'écrou, matériau, finition, exigence dimensionnelle ASME | Un mauvais style ou une mauvaise finition peut affecter l'assemblage et la corrosion |
| 3/8-16 UNC | UNC/UNF, largeur sur plats, revêtement | Inadéquation d'outil ou mauvaise série de filetage |
| 1/2-13 UNC | Hexagonal fini vs hexagonal lourd, nuance, revêtement | Mauvais type d'écrou en mécanique ou construction |
| 5/8-11 UNC | Norme dimensionnelle et spécification du boulon d'accouplement | Mauvaise surface d'appui ou non-conformité documentaire |
| 3/4-10 UNC | Exigence d'écrou hexagonal lourd, nuance ASTM, ajustement de filetage HDG | Rejet sur site ou interférence de filetage |

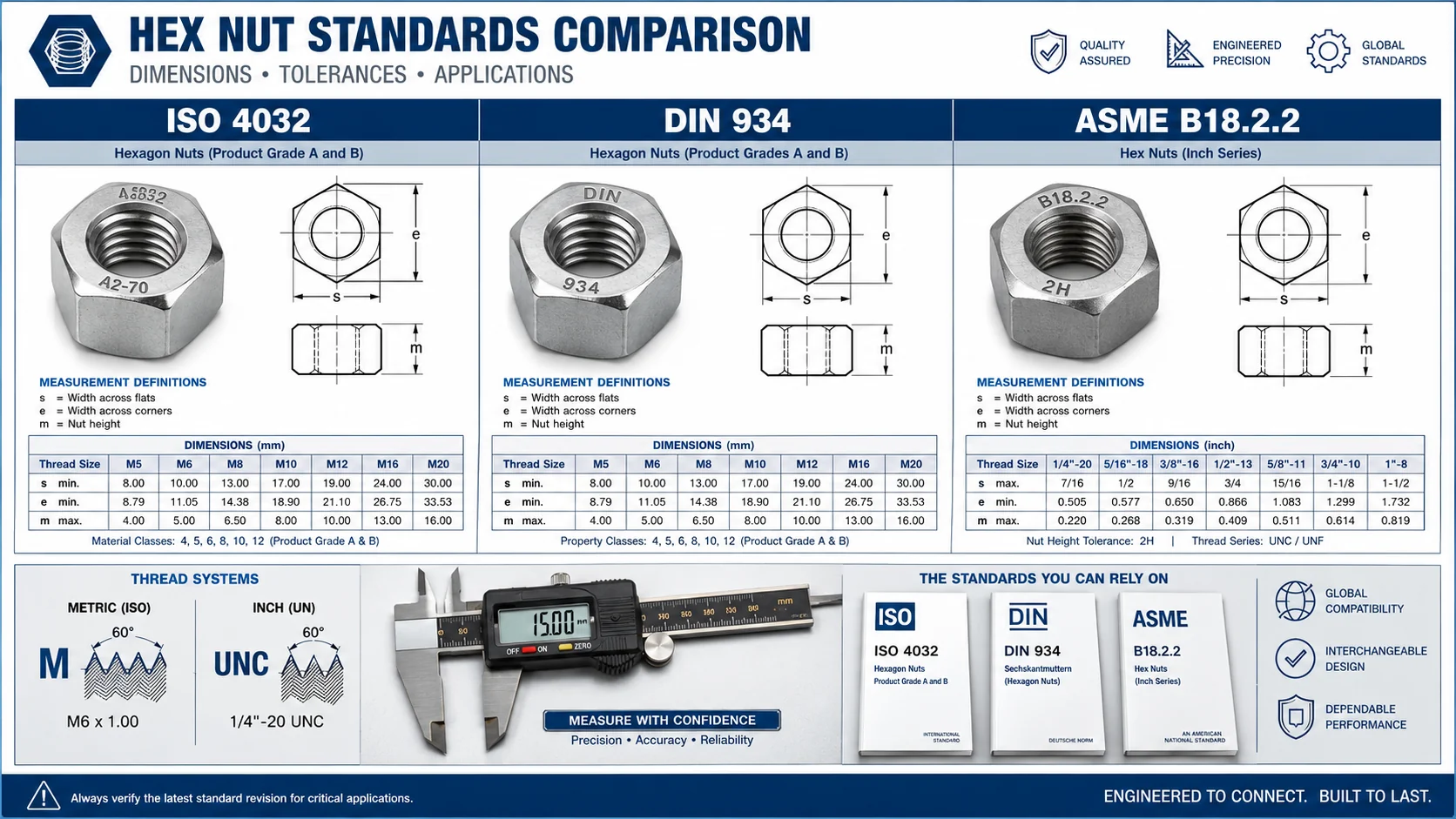

Différences dimensionnelles entre ISO 4032, DIN 934 et ASME B18.2.2
Les normes dimensionnelles des écrous hexagonaux ne définissent pas seulement une forme générale. Elles définissent les plages de tailles, les grades de produit, la largeur sur plats, la hauteur de l'écrou, le chanfrein, la tolérance et le système de filetage utilisé dans le dessin. La substitution doit être vérifiée avant l'achat, pas après l'arrivée des marchandises.
ISO 4032 Écrous hexagonaux normaux métriques
ISO 4032 spécifie les écrous hexagonaux normaux, style 1, en acier et en acier inoxydable, avec filetage métrique à pas gros de M5 à M39 et grades de produit A et B. Pour les dimensions exactes, tolérances et marquage, vérifier par rapport à la dernière norme ISO achetée avant publication ou approbation de production.
DIN 934 Écrous hexagonaux métriques historiques
La norme DIN 934 est encore largement utilisée dans les anciens dessins de machines européennes, les listes de pièces de rechange et les achats de maintenance. De nombreux fournisseurs peuvent citer des équivalents ISO, mais l'acheteur doit vérifier la hauteur de l'écrou, la largeur sur plats, la tolérance de filetage, le grade de produit et le jeu d'assemblage avant d'accepter une substitution.
Écrous hexagonaux série pouce ASME B18.2.2
ASME B18.2.2 couvre les écrous pour applications générales, y compris les écrous pour vis de machine et les écrous hexagonaux, carrés, à embase hexagonale et de manchon en série pouces. C'est une référence dimensionnelle pour les écrous en système pouces et ne doit pas être traitée comme un substitut métrique.
Quand une substitution standard peut échouer
Une substitution peut échouer même si le filetage s'engage correctement. La taille de clé peut être différente, l'écrou peut être trop haut pour le dégagement, la surface d'appui peut ne pas correspondre à la rondelle, ou le revêtement peut créer une traînée de filetage. La substitution standard nécessite une révision du plan, pas seulement un essai de filetage.
| Standard | Système de filetage | Utilisation typique | Risque de substitution |
|---|---|---|---|
| ISO 4032 | Métrique | Écrous hexagonaux métriques courants | Doit vérifier le grade du produit, les dimensions et le pas de filetage |
| DIN 934 | Métrique | Plans européens hérités et pièces de rechange | Ne pas supposer une interchangeabilité complète sans vérifier les dimensions du plan |
| ASME B18.2.2 | Pouce | Écrous en série pouce américain | Non interchangeables avec les écrous métriques |
| ASTM A563 | Défini en pouces / selon le projet | Écrous en acier au carbone/alloyé pour usage mécanique et structurel | Exigences principalement mécaniques et chimiques, pas seulement dimensionnelles |
Largeur sur plats : pourquoi la taille de clé compte
La largeur sur plats détermine l'outil qui saisit l'écrou. Dans les assemblages ouverts, cela peut sembler simple. Dans les cavités encastrées, les montages, les postes d'assemblage automatisés ou les travaux de réparation, une variation de la largeur sur plats peut arrêter la production.
Comment la dimension sur plats affecte l'ajustement de la douille
Une douille nécessite un jeu autour de l'écrou. Si l'écrou est plus large que prévu sur les plats, la douille peut ne pas entrer dans la cavité. S'il est plus petit, la douille peut arrondir les coins ou ne pas tenir de manière fiable sous le couple. C'est pourquoi la dimension sur plats doit être vérifiée avec le diamètre extérieur de la douille, et pas seulement la taille de clé nominale.
Jeu pour outil d'assemblage automatisé
Dans l'assemblage automatisé, l'écrou doit s'adapter non seulement au boulon correspondant, mais aussi au distributeur, à l'emboîture, au montage et à l'enveloppe du capteur. Un écrou qui passe l'assemblage manuel peut échouer à l'alimentation automatisée car la largeur sur plats ou la largeur sur coins est en dehors du réglage de l'équipement.
Risque de remplacement DIN / ISO dans les espaces restreints
Scénario de terrain intégré
Quel problème s'est produit : Une équipe de maintenance a remplacé d'anciens écrous DIN par des écrous métriques ISO lors d'une réparation de machine. Les filets correspondaient, mais l'emboîture ne pouvait pas atteindre l'écrou à l'intérieur d'un logement encastré.
Pourquoi cela s'est produit : L'acheteur n'a vérifié que la taille nominale du filetage et a ignoré l'enveloppe de l'outil.
Cause réelle du système : La largeur sur plats et le dégagement environnant n'ont pas été vérifiés par rapport au dessin d'origine et à l'état de l'outil.
Action corrective : L'équipe a mesuré l'ancien échantillon, vérifié le dessin et sélectionné un écrou correspondant à la fois au filetage et au dégagement de l'emboîture.
Prévention : Pour les pièces de rechange, confirmez le filetage, la dimension sur plats, la hauteur de l'écrou et l'accès réel à l'outil avant de commander en gros.
Comment confirmer l'enveloppe de l'outil avant de commander en gros
- Mesurez l'échantillon d'écrou existant si disponible.
- Confirmez la norme et la révision du dessin.
- Vérifiez le diamètre extérieur de l'emboîture, pas seulement la taille de clé.
- Confirmez le dégagement du montage, de la poche et des composants environnants.
- Effectuez un assemblage d'essai avant l'achat en gros.
Hauteur de l'écrou et engagement du filetage
La hauteur de l'écrou influence le nombre de filets internes qui supportent la charge. Elle affecte également la capacité de charge de preuve, la longueur de filet exposé et la capacité du joint à maintenir la précharge après assemblage.
Pourquoi la hauteur de l'écrou affecte la capacité de charge
Un écrou hexagonal régulier plus haut offre généralement plus d'engagement de filetage qu'un contre-écrou mince. Cela ne signifie pas que chaque assemblage nécessite l'écrou le plus haut disponible, mais la hauteur de l'écrou doit correspondre à l'exigence de charge et à la norme. Dans les assemblages à haute précharge, une hauteur d'écrou insuffisante peut augmenter la contrainte de cisaillement du filetage interne.
Longueur de filetage exposée après serrage
Après serrage, les assemblages critiques nécessitent souvent un filetage visible au-delà de l'écrou, selon les spécifications du projet. Si l'épaisseur de la pile de rondelles, du revêtement ou de la pièce change, la longueur de filetage exposée peut changer même si l'écrou lui-même est correct.
Effets de la pile de rondelles et de l'épaisseur du revêtement
Les rondelles, les revêtements et les couches de peinture affectent tous la hauteur de la pile. Lorsque la hauteur de la pile augmente, l'engagement du filetage peut diminuer. Cela peut être négligé si le service achats ne vérifie que la taille de l'écrou et ignore l'ensemble de l'assemblage boulonné.
Quand les contre-écrous ne conviennent pas comme écrous porteurs
Scénario de terrain intégré
Quel problème s'est produit : Un contre-écrou mince a été utilisé à la place d'un écrou hexagonal régulier car la taille du filetage était la même.
Pourquoi cela s'est produit : Le service achats a traité la hauteur de l'écrou comme un détail d'emballage au lieu d'une dimension liée à la charge.
Cause réelle du système : La longueur de filetage était insuffisante pour la précharge prévue.
Action corrective : Le joint a été révisé pour revenir à la hauteur d'écrou et à l'empilage de rondelles spécifiés.
Prévention : Ne remplacez pas les écrous hexagonaux standard par des écrous frein, sauf si le dessin ou l'ingénieur approuve la hauteur réduite.
Revêtement et ajustement du filetage : dimensions après placage ou galvanisation
Le revêtement modifie les dimensions et le frottement. Un écrou qui s'ajuste avant revêtement peut devenir serré après zingage, galvanisation à chaud, revêtement par flocons de zinc ou revêtement PTFE. Pour les écrous revêtus, le contrôle dimensionnel doit inclure une inspection du filetage après revêtement.
Épaisseur du zingage et tolérance du filetage
Le zingage commercial est souvent discuté en plages approximatives telles que 5–12 μm, mais l'exigence réelle dépend de la spécification, de la cible de corrosion et du dessin du client. Un revêtement trop épais peut créer un frottement du filetage. Un revêtement trop mince peut ne pas répondre aux attentes de corrosion. Pour les fixations en acier à haute résistance, l'électrozingage soulève également des questions de fragilisation par l'hydrogène si le décapage acide et le contrôle du revenu ne sont pas spécifiés.
Écrous galvanisés à chaud et taraudage surdimensionné
Les fixations galvanisées à chaud nécessitent une attention particulière car l'épaisseur du revêtement est bien supérieure à celle de l'électrozingage typique. La norme ISO 10684 inclut des exigences pour les fixations filetées galvanisées à chaud et fait référence aux précautions dimensionnelles pour les filetages revêtus. Vérifiez toujours la dernière norme et l'exigence du projet avant la production.
Scénario de terrain intégré
Quel problème s'est produit : Des boulons et écrous galvanisés à chaud sont arrivés sur le site, mais plusieurs écrous ne pouvaient pas se visser librement sur les boulons correspondants.
Pourquoi cela s'est produit : Le RFQ spécifiait une finition galvanisée à chaud mais ne précisait pas le contrôle d'ajustement du filetage après revêtement.
Cause réelle du système : L'épaisseur du revêtement a modifié la tolérance du filetage, et les écrous n'ont pas été vérifiés avec un calibre passe/passe ou une condition de boulon correspondant.
Action corrective : Des écrous de remplacement ont été fournis avec un contrôle d'ajustement du filetage après revêtement approprié.
Prévention : Pour les fixations HDG, définissez la norme de revêtement, la tolérance de taraudage, le contrôle du filetage par calibre et la compatibilité avec le boulon correspondant dans le RFQ.
Revêtement PTFE / Xylan et modification du couple de serrage-précharge
Les revêtements de type PTFE ou Xylan peuvent réduire le frottement. Un frottement plus faible peut créer une précharge plus élevée au même couple. En tant que discussion technique préliminaire, les assemblages zingués à sec peuvent être discutés autour d'un facteur K plus élevé que les assemblages lubrifiés ou à faible frottement, mais les assemblages critiques doivent utiliser des données de couple-précharge testées plutôt que des tableaux copiés. Ce n'est pas seulement un problème de couple ; l'épaisseur du revêtement et le contrôle du frottement affectent tous deux le comportement de l'assemblage.
Avertissement technique : Si le même couple est utilisé après le passage d'un zingage à sec à un revêtement PTFE ou autre à faible frottement, la précharge peut augmenter. Cela peut surcharger le boulon, la rondelle ou la pièce serrée. Si vous n'êtes pas sûr du coefficient de frottement sous votre revêtement et vos conditions de lubrification, demandez une recommandation de couple spécifique au projet.

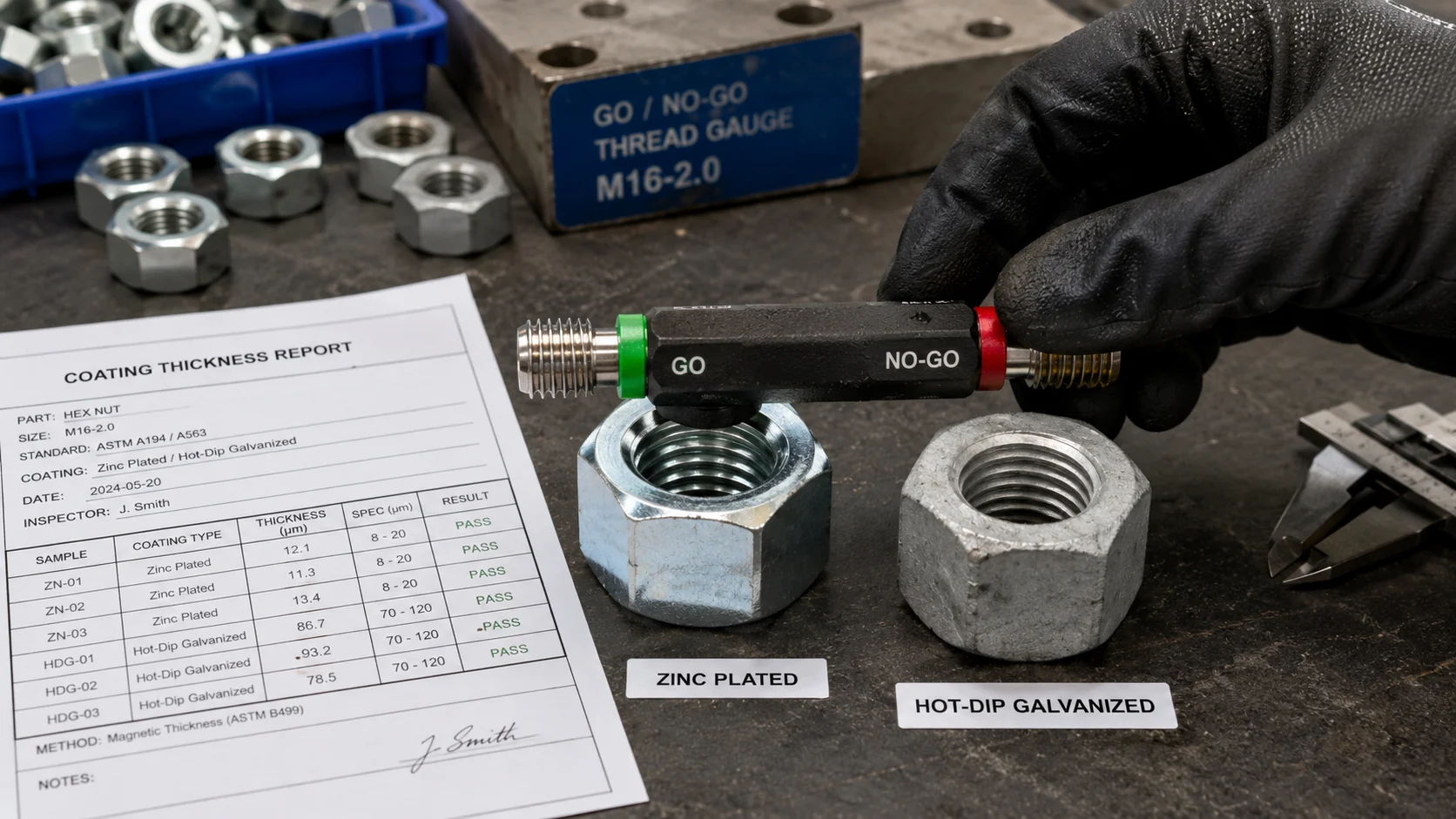

Inspection au calibre passe/ne passe pas après revêtement
L'inspection au calibre passe/ne passe pas est l'un des moyens les plus simples de prévenir les problèmes de filets revêtus. Pour les commandes B2B, demandez une inspection après revêtement, pas seulement sur les écrous nus.
| Revêtement / Fini | Risque dimensionnel | Action d'inspection |
|---|---|---|
| Brut / huilé | La corrosion pendant le stockage peut affecter l'ajustement du filetage | Confirmer l'emballage, l'huilage et les conditions de stockage |
| Zingué | L'accumulation de revêtement peut affecter la tolérance du filetage | Vérifier l'épaisseur du revêtement et l'ajustement du calibre de filetage |
| Galvanisé à chaud | Interférence du filetage sans jeu approprié | Confirmer le taraudage surdimensionné et l'inspection au calibre passe/ne passe pas |
| Flocons de zinc | Le revêtement et la couche de finition peuvent affecter l'ajustement et le frottement | Confirmer l'épaisseur du système et l'exigence de friction |
| PTFE / Xylan | Un faible frottement modifie le comportement couple-précharge | Confirmer l'épaisseur du revêtement et les données du facteur K si nécessaire |
Comment lire un tableau de dimensions d'écrou hexagonal
Un tableau de dimensions d'écrou hexagonal doit être lu en fonction de la fonction de travail. Les ingénieurs se concentrent sur l'ajustement, le chemin de charge et l'encombrement d'assemblage. Les achats se concentrent sur la norme, la taille et l'exhaustivité de la demande de devis. Les inspecteurs se concentrent sur les dimensions mesurables et les critères d'acceptation.
Quelles colonnes sont importantes pour l'ingénierie ?
L'ingénierie doit vérifier la taille du filetage, le pas, la hauteur de l'écrou, la surface d'appui, l'engagement du filetage, le jeu entre les coins et si la norme correspond au dessin. Pour les assemblages à haute précharge, les dimensions doivent être examinées conjointement avec la classe de l'écrou, la dureté de la rondelle et la classe de propriété du boulon.
Quelles colonnes sont importantes pour les achats ?
Les achats doivent vérifier la norme, la taille, le pas, le type d'écrou, le matériau, la nuance, le revêtement, la quantité, l'emballage et les exigences de certificat. Un fournisseur ne peut pas établir un devis précis si la demande de devis mentionne simplement “ écrous M12 ”.”
Quelles colonnes sont importantes pour l'inspection ?
L'inspection doit vérifier l'ajustement du calibre de filetage, la largeur sur plats, la hauteur de l'écrou, l'épaisseur du revêtement, les défauts visuels, le marquage de nuance le cas échéant et la traçabilité du lot. Pour les écrous revêtus, l'inspection après revêtement est plus importante que la seule mesure de la pièce nue.
Erreurs courantes lors de la lecture des tableaux de dimensions
- Utiliser simultanément des tableaux métriques et en pouces.
- Lire la taille nominale comme la taille de clé.
- Ignorer le pas parce que le diamètre semble correct.
- Supposer le remplacement DIN par ISO sans vérifier le dessin.
- Utilisation d'un tableau d'écrous nus pour des écrous revêtus sans vérification de l'ajustement du filetage.
- Ignorer la hauteur de l'écrou lors du remplacement d'écrous hexagonaux normaux par des écrous bas.
Liste de contrôle RFQ pour les dimensions des écrous hexagonaux pour commandes B2B
Un RFQ clair réduit les erreurs de devis, les révisions d'échantillons, les litiges d'inspection et les retards de production. Les dimensions des écrous hexagonaux doivent être spécifiées de manière à être comprises par les services d'ingénierie, d'achat et d'inspection.
Format RFQ correct pour les écrous hexagonaux métriques
Écrou hexagonal ISO 4032 M12 × 1,75 classe 8, acier au carbone, zingué Cr3+, tolérance de filetage 6H, largeur sur plats et hauteur d'écrou selon ISO 4032, inspection au calibre de filetage passe/ne passe pas après revêtement, emballé avec traçabilité de lot.
Format RFQ correct pour les écrous hexagonaux en pouces
Écrou hexagonal fini ASME B18.2.2, 1/2-13 UNC, acier au carbone, zingué, avec inspection au calibre de filetage, certificat matière, rapport de revêtement et étiquetage par carton/palette avec numéro de lot.
Confirmation du dessin et de l'échantillon
Pour les commandes de maintenance ou de remplacement, un échantillon peut éviter les mauvaises suppositions. Les machines anciennes peuvent contenir des fixations DIN, ISO, JIS, GB et en pouces provenant de différentes périodes de réparation. Une photo du dessin et un échantillon mesuré peuvent réduire le délai de livraison plus que des éclaircissements par e-mail répétés.
Points de contrôle avant expédition
| RFQ / Point de contrôle | Pourquoi c'est important |
|---|---|
| Révision du dessin et de la norme | Contrôle de la base dimensionnelle et approbation de substitution |
| Taille et pas de filetage | Évite les erreurs métrique/pouce et pas gros/fin |
| Largeur sur plats | Confirme l'ajustement de l'outil |
| Hauteur de l'écrou | Confirme l'engagement du filetage et la conception du joint |
| Exigence de revêtement et d'épaisseur | Contrôle la corrosion, l'ajustement du filetage et le comportement couple-précharge |
| Inspection par calibre fileté passe/ne passe pas | Confirme l'ajustement de l'assemblage après production et revêtement |
| Emballage et traçabilité des lots | Réduit les risques de tri, de mélange et de litige qualité |
Erreurs courantes de dimensions des écrous hexagonaux et comment les éviter
La plupart des problèmes de dimensions proviennent d'une spécification incomplète, pas d'une fabrication difficile. L'écrou est petit, mais une mauvaise dimension peut bloquer tout un poste d'assemblage.
Mélange M12 et 1/2-13 UNC
Scénario de terrain intégré
Quel problème s'est produit : Un acheteur de maintenance a commandé des écrous M12 pour un équipement qui utilisait en réalité des boulons 1/2-13 UNC.
Pourquoi cela s'est produit : L'ancien écrou semblait proche du M12 à l'inspection visuelle, et aucun calibre de filetage n'a été utilisé.
Cause réelle du système : Le diamètre nominal métrique et le diamètre nominal en pouces ont été confondus, et le pas/TPI n'a pas été vérifié.
Action corrective : L'équipe a vérifié le boulon d'accouplement avec des calibres de filetage et a mis à jour la liste des pièces de rechange.
Prévention : Ne jamais identifier le système de filetage à l'œil nu. Utilisez des calibres de filetage ou des dessins confirmés avant de commander.
Ignorer le pas de filetage fin
Un écrou à pas fin peut se visser sur un boulon à pas gros mais se bloquer ou endommager le filetage rapidement. Spécifiez toujours le pas dans les commandes métriques et le TPI dans les commandes en pouces.
Supposer que DIN 934 et ISO 4032 sont toujours identiques
DIN 934 et ISO 4032 peuvent sembler similaires dans de nombreuses situations d'achat, mais le remplacement doit toujours être vérifié par rapport au dessin, en particulier dans les espaces d'outillage serrés ou les assemblages contrôlés.
Choisir le bon filetage mais la mauvaise hauteur d'écrou
La hauteur de l'écrou affecte l'engagement du filetage. Un écrou plus mince peut réduire la capacité de charge et modifier la longueur de filetage exposée. Cela peut affecter l'approbation qualité même si le filetage convient.
Ignorer l'épaisseur du revêtement
L'épaisseur du revêtement affecte à la fois l'ajustement du filetage et le frottement. Un écrou qui s'ajuste avant le revêtement peut échouer à l'inspection par calibre après revêtement. Ceci est courant dans la zinguerie, la galvanisation à chaud et les revêtements à faible frottement si le processus n'est pas spécifié.
| Erreur | Ce qui se produit | Prévention |
|---|---|---|
| Commande uniquement par taille nominale | Un pas, une norme ou un type d'écrou incorrect peut être fourni | Spécifiez la norme, le pas, le type, le matériau, la nuance et la finition |
| Mélange de filetages métriques et pouces | Filetages croisés et boulons endommagés | Utilisez des calibres de filetage et une confirmation sur plan |
| Ignorer la largeur sur plats | L'emboîture ou la clé ne peut pas s'adapter | Vérifier l'enveloppe de l'outil avant une commande en gros |
| Utilisation de contre-écrous comme écrous ordinaires | Engagement de filetage insuffisant | Utiliser la hauteur d'écrou spécifiée sauf approbation technique |
| Ignorer l'épaisseur du revêtement | Traînée de filetage ou échec de jauge | Inspecter l'ajustement du filetage après revêtement |
| En supposant une équivalence standard | Défaut d'assemblage ou de contrôle | Vérifier la norme ISO / DIN / ASME avant substitution |
CTA de révision de projet
Vous n'êtes pas sûr que les dimensions de votre écrou hexagonal correspondent au dessin ou au boulon d'accouplement ? Envoyez-nous votre dessin, échantillon, taille de filetage, norme, revêtement et condition d'assemblage. Notre équipe d'ingénierie de fixation peut vous aider à vérifier la compatibilité dimensionnelle, le dégagement de douille, la tolérance de revêtement, le risque de couple de serrage et les exigences de contrôle avant une commande en gros.
Vous pouvez commencer par notre page de demande de devis ou consulter la gamme plus large guide complet des écrous hexagonaux avant de préparer votre RFQ.
FAQ sur les dimensions des écrous hexagonaux
Quelles sont les dimensions principales d'un écrou hexagonal ?
Les principales dimensions d'un écrou hexagonal comprennent le diamètre du filetage, le pas du filetage ou le nombre de filets par pouce, la largeur entre plats, la largeur entre coins, la hauteur de l'écrou, le chanfrein, la surface d'appui et la tolérance du filetage.
Comment mesurer la taille d'un écrou hexagonal ?
Commencez par identifier le système de filetage et la taille nominale du filetage. Mesurez ensuite la largeur sur plats, la largeur sur angles et la hauteur de l'écrou avec un pied à coulisse. Utilisez un calibre de pas de filetage ou un calibre passe/ne-passe pour confirmer le pas et l'ajustement du filetage.
Quelle est la largeur entre plats d'un écrou hexagonal ?
La largeur sur plats est la distance entre deux faces de serrage opposées de l'écrou hexagonal. Elle détermine la taille de la clé, l'ajustement de la douille et la compatibilité avec les outils d'assemblage automatisés.
Les dimensions DIN 934 et ISO 4032 sont-elles identiques ?
La DIN 934 et l'ISO 4032 peuvent être considérées comme similaires dans certaines situations d'achat, mais elles ne doivent pas être présumées identiques sans vérifier le dessin, la hauteur de l'écrou, la largeur sur plats, la tolérance du filetage et les exigences du produit.
Quelle est la différence entre les dimensions des écrous hexagonaux métriques et en pouces ?
Les écrous métriques utilisent le diamètre nominal et le pas en millimètres, par exemple M12 × 1,75. Les écrous en pouces utilisent le diamètre nominal et le nombre de filets par pouce, par exemple 1/2-13 UNC. Les deux systèmes ne sont pas interchangeables.
Le revêtement modifie-t-il les dimensions de l'écrou hexagonal ?
Oui. Le zingage, la galvanisation à chaud, les revêtements de type paillettes de zinc et PTFE peuvent affecter l'ajustement du filetage, l'épaisseur du revêtement et le frottement. Pour les écrous revêtus, inspectez l'ajustement du filetage après revêtement avec des jauges appropriées.
Quelles dimensions dois-je inclure dans une demande de devis pour un écrou hexagonal ?
Inclure la norme, le diamètre de filetage, le pas, le type d'écrou, l'exigence de largeur sur plats si critique, l'exigence de hauteur d'écrou si critique, la matière, la nuance, le revêtement, la tolérance de filetage, l'exigence de contrôle et les informations sur le boulon d'accouplement.
Boîte Auteur / Révision technique
Cet article est rédigé du point de vue de l'ingénierie des applications de fixation pour les ingénieurs, les responsables achats, les acheteurs OEM, les distributeurs et les équipes de maintenance. Il se concentre sur les dimensions des écrous hexagonaux, les systèmes de filetage, la largeur sur plats, la hauteur d'écrou, la tolérance de revêtement, le contrôle par calibre de filetage, le risque de substitution de norme et le contrôle des demandes de devis B2B. Pour les assemblages liés à la sécurité, structurels, à haute précharge ou critiques en corrosion, vérifiez les dimensions finales par rapport à la dernière norme achetée et au dessin du projet avant la production.
Note sur les normes — vérifier avant publication : Les références pertinentes pour la révision technique incluent ISO 4032 pour les écrous hexagonaux métriques standard, DIN 934 pour les dessins d'écrous hexagonaux métriques hérités, ASME B18.2.2 pour les écrous en pouces, ISO 10684 pour les fixations filetées galvanisées à chaud, et ASTM A563 pour les écrous en carbone et en acier allié où des exigences mécaniques sont spécifiées. Vérifiez toujours les dimensions critiques pour la production par rapport à la dernière norme achetée et au dessin du client.
