Une demande de devis fiable pour des fixations non standard doit commencer par un plan contrôlé, la fonction d'application, les exigences de filetage et de tolérance, la nuance de matériau, le traitement thermique, le revêtement, le périmètre d'inspection, le volume annuel, le plan d'approbation des échantillons et les documents qualité requis. Une photo, un nom de pièce ou un prix cible peuvent soutenir une discussion préliminaire, mais cela ne suffit pas pour un devis final ou un lancement de production. Les acheteurs OEM doivent comparer l'étendue complète du devis, pas seulement le prix unitaire, surtout lorsque la pièce comprend des filetages spéciaux, des caractéristiques de soudure, des caractéristiques de sertissage, des épaulements, des gorges, des goupilles, des goujons, des entretoises, une géométrie de frappe à froid, des opérations secondaires CNC, des exigences de revêtement, PPAP, IMDS ou traçabilité.
- Préparez les données du plan, de l'échantillon, du matériau, du filetage, du revêtement, de la fonction et du document qualité avant de demander un devis.
- Séparez les écrous personnalisés, les boulons spéciaux, les goujons, les goupilles, les rondelles, les rivets, les pièces de frappe à froid et les fixations usinées CNC avant la comparaison des fournisseurs.
- Évitez les sous-estimations des outillages, de l'inspection, du tri, du traitement thermique, du revêtement, du PPAP, de l'IMDS, de l'emballage et des exigences de traçabilité.
Image conceptuelle de préparation de demande de devis. Elle ne prouve pas un projet client spécifique, un statut d'approbation ou un lot de production.
Réponse rapide : Ce que les acheteurs OEM doivent vérifier avant la RFQ
Avant d'envoyer une RFQ à un fabricant de fixations non standard en Chine, les acheteurs OEM doivent confirmer la dernière révision du dessin, la fonction d'application, la taille et la tolérance du filetage, la nuance de matériau, la dureté, le traitement thermique, le revêtement, la tolérance de filetage après revêtement, le processus de fabrication, le périmètre d'inspection, les documents qualité, le volume annuel, le plan d'approbation des échantillons, les exigences d'emballage et de traçabilité.
Un RFQ avec uniquement une photo peut être utile pour une discussion préliminaire de faisabilité, mais il n'est pas fiable pour une soumission finale, des décisions d'outillage, l'approbation d'échantillons ou le lancement de production. Un nom de fixation tel que “ boulon personnalisé ”, “ écrou spécial ”, “ goupille ”, “ goujon ”, “ rivet ” ou “ rondelle ” ne prouve pas les performances de l'assemblage, l'ajustement du filetage, le comportement du revêtement, la dureté, la charge d'assemblage ou les exigences d'inspection.
Ce que les acheteurs OEM entendent par un fabricant de fixations non standard en Chine
Un fabricant de fixations non standard n'est pas simplement un fournisseur capable de produire un boulon, un écrou ou une rondelle standard dans une taille différente. Pour les projets OEM, “ fixation non standard ” signifie généralement que la pièce est fabriquée selon un dessin, un échantillon, une condition d'assemblage, une norme client ou une exigence spécifique à l'application.
La pièce peut être un écrou personnalisé, un boulon spécial, une vis à épaulement, un goujon soudé, un insert fileté, une fixation auto-clincheuse, une goupille de positionnement, un manchon, une entretoise, un rivet, une rondelle spéciale, un composant décolleté à froid, une fixation usinée CNC ou une pièce multi-opérations. Elle peut inclure des filetages spéciaux, une hauteur réduite, une surface d'appui non standard, un moletage, une dentelure, une rainure, un méplat, un collier, un pilote, un épaulement, une projection de soudure, une caractéristique anti-rotation ou une exigence de revêtement qui affecte l'ajustement final.
Lorsqu'un acheteur OEM recherche un fabricant de fixations non standard en Chine, la vraie question n'est pas seulement “ Qui peut fabriquer cette pièce ? ” Une meilleure question est : ce fournisseur peut-il lire le dessin, poser les bonnes questions sur l'application, sélectionner un processus réaliste, contrôler les caractéristiques critiques, supporter l'inspection requise et communiquer clairement avant le RFQ, l'échantillonnage et la production ?
Pour le contexte produit connexe, consultez SUNHYINGS de fixations sur mesure, écrous spéciaux personnalisés et fabricant d'écrous sur mesure SUNHYINGS.
Pourquoi un RFQ de fixation non standard nécessite plus qu'un nom de pièce ou une photo
Un nom de pièce tel que “ boulon spécial ”, “ écrou personnalisé ”, “ goujon soudé ”, “ goupille ”, “ entretoise ”, “ rivet ” ou “ fixation CNC ” ne suffit pas pour une demande de devis précise. Une photo peut aider un fournisseur à comprendre la forme générale, mais elle ne peut pas confirmer l'exigence technique contrôlée.
| Saisie de la demande de devis | Pourquoi c'est important | Risque si manquant |
|---|---|---|
| Révision du dessin | Définit l'exigence contrôlée de la pièce. | Le fournisseur peut proposer ou échantillonner la mauvaise version. |
| Fonction d'application | Indique si la pièce serre, positionne, soude, agrafe, verrouille, espace, conduit ou supporte une charge. | Le fournisseur peut inspecter uniquement les dimensions de base et manquer le risque fonctionnel. |
| Tolérance du filetage | Contrôle l'ajustement d'accouplement, l'état de la jauge et le comportement d'assemblage. | Le filetage peut échouer après revêtement ou avec le composant d'accouplement. |
| Matériau et dureté | Influe sur le formage, l'usinage, la résistance, le traitement thermique, le risque de fissuration et le coût. | Le devis peut être irréaliste ou techniquement inadapté. |
| Exigence de revêtement | Influe sur la corrosion, l'aspect, l'ajustement du filetage, le frottement et l'examen de la fragilisation par l'hydrogène. | Le fournisseur peut proposer un traitement de surface erroné ou ignorer l'ajustement après revêtement. |
| Documents qualité | Influe sur le temps d'inspection, le périmètre d'approbation et le délai de livraison. | Le prix peut exclure les rapports, PPAP, IMDS ou la traçabilité si requis. |

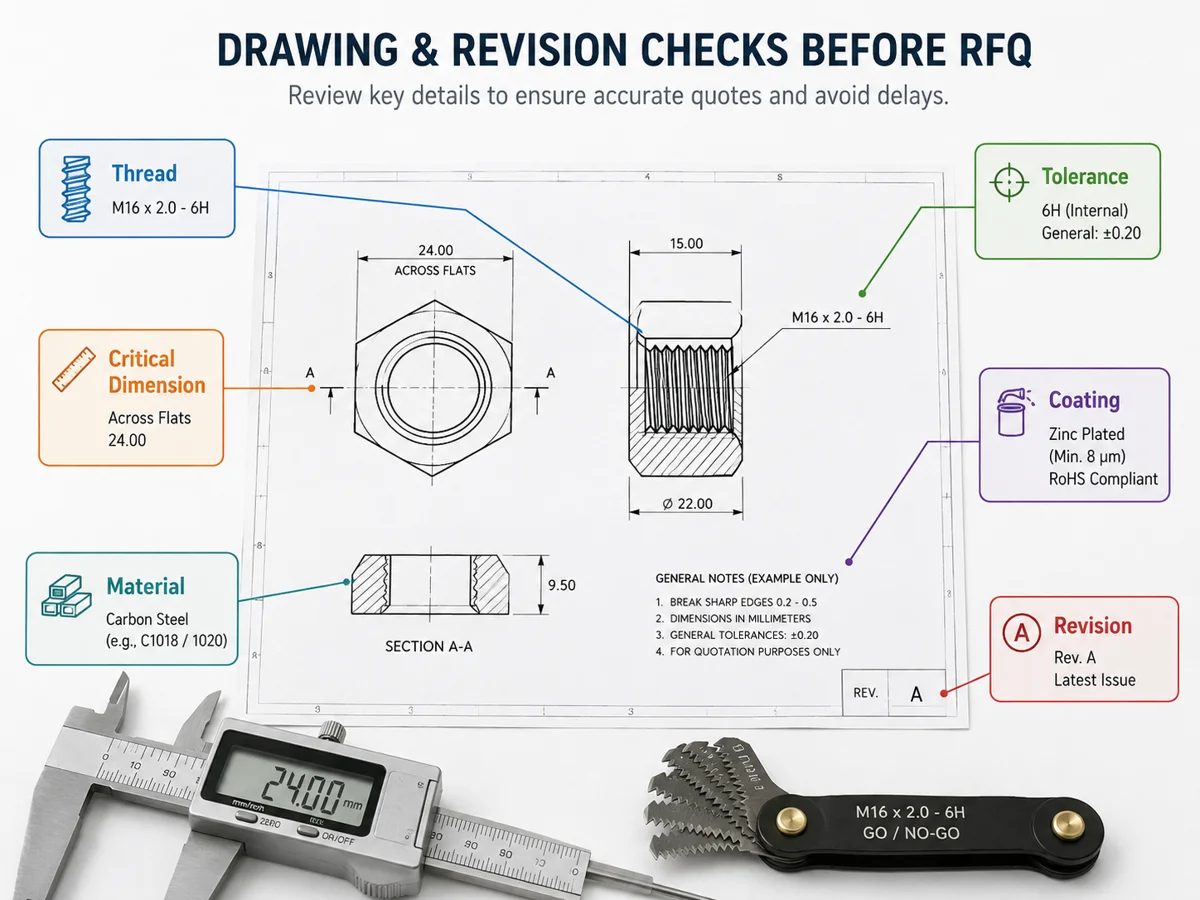

Vérifications du dessin et de la révision avant la demande de devis
Pour un projet de fixation non standard, le dessin est la base de la demande de devis. Un fournisseur peut donner un devis plus fiable lorsque le dessin indique le dernier numéro de pièce, la révision, les dimensions, les tolérances, la spécification du filetage, le matériau, le revêtement, le traitement thermique et les notes d'inspection.
Utilisez uniquement des visuels de dessin génériques. Ne montrez pas de dessins clients propriétaires, de vrais numéros de pièces ou de faux cartouches.
Les acheteurs OEM doivent confirmer si le dessin est contrôlé et s'il correspond à l'échantillon ou à l'application actuelle. Si l'acheteur envoie un ancien dessin avec une nouvelle photo d'échantillon, le fournisseur peut ne pas savoir quelle exigence doit contrôler le devis.
Pour la logique d'approvisionnement basée sur les dessins pour les écrous spéciaux, voir écrous spéciaux fabriqués sur plan.
| Saisie de l'acheteur | Pourquoi c'est important | Risque de demande de devis si manquant |
|---|---|---|
| Dernière révision du plan | Définit ce qui doit être coté. | Le fournisseur peut coter une ancienne version. |
| Dimensions critiques | Affectent l'outillage, le processus et la méthode d'inspection. | Des caractéristiques importantes peuvent être omises. |
| Spécification du filetage | Contrôle l'ajustement et l'état de la jauge. | Le filetage peut échouer après revêtement ou lors de l'assemblage. |
| Note sur le matériau | Affecte la matière première, le processus de formage, le comportement d'usinage et le traitement thermique. | Une hypothèse erronée sur le matériau peut modifier le prix et les performances. |
| Note sur le revêtement | Affecte la résistance à la corrosion, le frottement, l'ajustement du filetage et l'examen de la fragilisation par l'hydrogène. | Le devis peut exclure le revêtement requis ou les contrôles post-revêtement. |
| Norme client | Définit la base d'approbation au-delà de la pratique interne du fournisseur. | Le fournisseur peut soumettre un devis sans la norme requise. |
| Caractéristiques spéciales | Définit la priorité d'inspection et l'orientation du plan de contrôle. | Le périmètre qualité peut être sous-évalué. |
Fonction de l'attache : Serrer, Positionner, Souder, River, Verrouiller ou Espacer ?
Une attache non standard doit être chiffrée selon sa fonction dans l'assemblage. Deux pièces peuvent se ressembler mais présenter des risques très différents si l'une supporte une charge de serrage, l'autre positionne un support, une autre est soudée à de la tôle et une autre contrôle la mise à la terre électrique ou l'espacement.

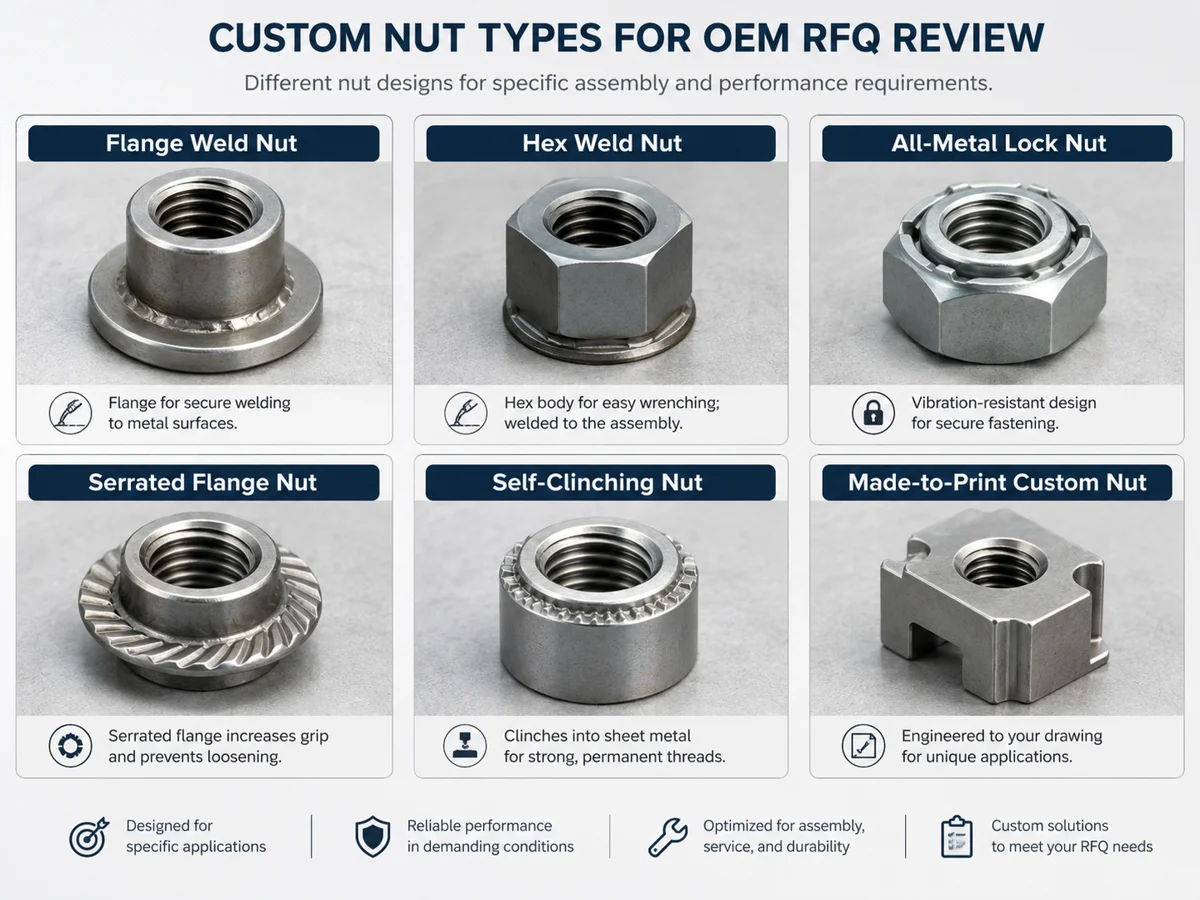

Les exemples d'attaches sont conceptuels. La configuration finale de la pièce doit suivre le plan réel et l'exigence d'application.
| Type d'élément de fixation | L'acheteur doit confirmer | Le fournisseur doit expliquer |
|---|---|---|
| Écrous personnalisés et écrous spéciaux | Exigences de filetage, bride, verrouillage, soudure, sertissage, moletage ou sur plan. | Processus de fabrication, contrôle du filetage, influence du revêtement et limite des tests fonctionnels. |
| Boulons spéciaux et vis à épaulement | Longueur de prise, diamètre d'épaulement, surface d'appui, longueur filetée, classe de qualité et charge d'application. | Processus de refoulage à froid, usinage, laminage de filets, traitement thermique et contrôle dimensionnel. |
| Goujons et goujons à souder | Méthode de soudage, matériau de base, protection du filetage, exigence d'arrachement ou de couple si applicable. | Géométrie d'extrémité soudée, alignement du filetage, séquence de revêtement et méthode de contrôle. |
| Goupilles, douilles et entretoises | Fonction de positionnement, tolérance du diamètre extérieur, longueur, état de surface et jeu d'assemblage. | Procédé CNC, formage à froid ou meulage, méthode de mesure et protection d'emballage. |
| Fixations auto-clincheuses et à emmanchement par pression | Matériau du panneau, épaisseur de tôle, diamètre du trou, condition d'installation et dureté du panneau. | Caractéristique de clinchage, preuve de résistance à l'arrachement et au couple si nécessaire. |
| Rondelles spéciales, clips et fixations embouties | Planéité, sens de la bavure, fonction ressort, revêtement, épaisseur et état du bord. | Parcours d'emboutissage, méthode d'ébavurage, dureté, revêtement et limite d'inspection. |
Diamètre de filetage, pas, tolérance et ajustement après revêtement
Le diamètre de filetage est l'un des premiers détails fournis par les acheteurs, mais le diamètre seul ne suffit pas. Un fournisseur a également besoin du pas, de la classe de tolérance, de la profondeur de filet, de l'état de la jauge, de l'état de la pièce d'accouplement et de l'influence du revêtement. Pour un contexte plus large sur la taille et l'ajustement des écrous, voir le guide des dimensions des écrous hexagonaux.
Par exemple, dire “ fixation M8 ” ne confirme pas si le filetage doit répondre à une classe de tolérance spécifique, s'il sera vérifié avant ou après le placage, si le boulon d'accouplement est revêtu, si le comportement de couple importe ou si une fonction de couple prédominant est présente.
L'ajustement du filetage après revêtement est particulièrement important pour les filetages internes revêtus et les filetages externes serrés. L'épaisseur du revêtement peut affecter l'acceptation par la jauge, la sensation d'assemblage et le comportement de couple. Si l'exigence de revêtement est ajoutée après le devis, le fournisseur peut devoir revérifier le taraudage, le roulage de filet, la tolérance de filet, l'état de la jauge et la méthode d'inspection.
Données de filetage à confirmer
- Taille et pas de filetage
- Classe de tolérance du filetage interne ou externe
- Profondeur de filet, longueur d'engagement ou longueur de filetage
- Exigence de jauge passe / ne passe pas
- État du boulon, écrou ou insert d'accouplement
Données d'ajustement après revêtement
- Type et épaisseur du revêtement
- État de la jauge avant et après revêtement
- Réserve de filetage après revêtement
- Exigence de couple prédominant si applicable
- Norme d'inspection client si applicable
Matériau, dureté, traitement thermique et revêtement
Le choix du matériau et du revêtement affecte plus que l'apparence. Il peut modifier la faisabilité du formage, le comportement d'usinage, la résistance, la dureté, la résistance à la corrosion, l'ajustement du filetage, le frottement, le risque de fragilisation par l'hydrogène et les exigences d'inspection.
Un fabricant de fixations non standard peut avoir besoin de savoir si la pièce est en acier au carbone, en acier allié, en acier inoxydable, en laiton, en alliage de cuivre, en aluminium ou dans un autre matériau spécifié. Le dessin peut également définir la dureté, la classe de propriété, le traitement thermique, la profondeur de cémentation, la dureté du noyau ou le traitement de surface. Ces exigences peuvent affecter le processus de fabrication, la durée de vie des outils, la stabilité dimensionnelle et les preuves de qualité.
| Article RFQ | L'acheteur doit fournir | Pourquoi cela affecte le devis |
|---|---|---|
| Classe de matériau | Nuance d'acier, nuance d'inox, alliage de cuivre, aluminium ou exigence équivalente. | Affecte la matière première, le processus de formage, le comportement d'usinage et le coût. |
| Propriété mécanique / dureté | Valeur du dessin, classe de propriété ou norme client. | Affecte le traitement thermique, l'inspection et le risque de défaillance. |
| Traitement thermique | Processus requis, objectif de propriété ou exigence de cas. | Affecte la résistance, le risque de déformation et la preuve d'approbation. |
| Type de revêtement | Zinc, zinc-nickel, phosphate, oxyde noir, paillettes de zinc ou revêtement spécifié. | Affecte la corrosion, l'apparence, l'ajustement du filetage et le comportement de friction. |
| Épaisseur du revêtement | Dessin ou exigence client. | Affecte l'état de la jauge, l'ajustement et l'assemblage fonctionnel. |
| Examen de la fragilisation par l'hydrogène | Résistance du matériau, voie de revêtement et exigence client si applicable. | Affecte le processus de placage, l'exigence de cuisson et le contrôle des risques. |
| Substances restreintes | Exigence client, automobile ou réglementaire si applicable. | Affecte la déclaration des matériaux, le choix du revêtement et le périmètre IMDS. |
Les acheteurs doivent éviter d'ajouter des exigences de revêtement ou de traitement thermique après l'approbation des échantillons. Un changement tardif de revêtement peut nécessiter de nouveaux contrôles de filetage, un examen fonctionnel, un examen de fragilisation par l'hydrogène ou une approbation du client selon le projet.

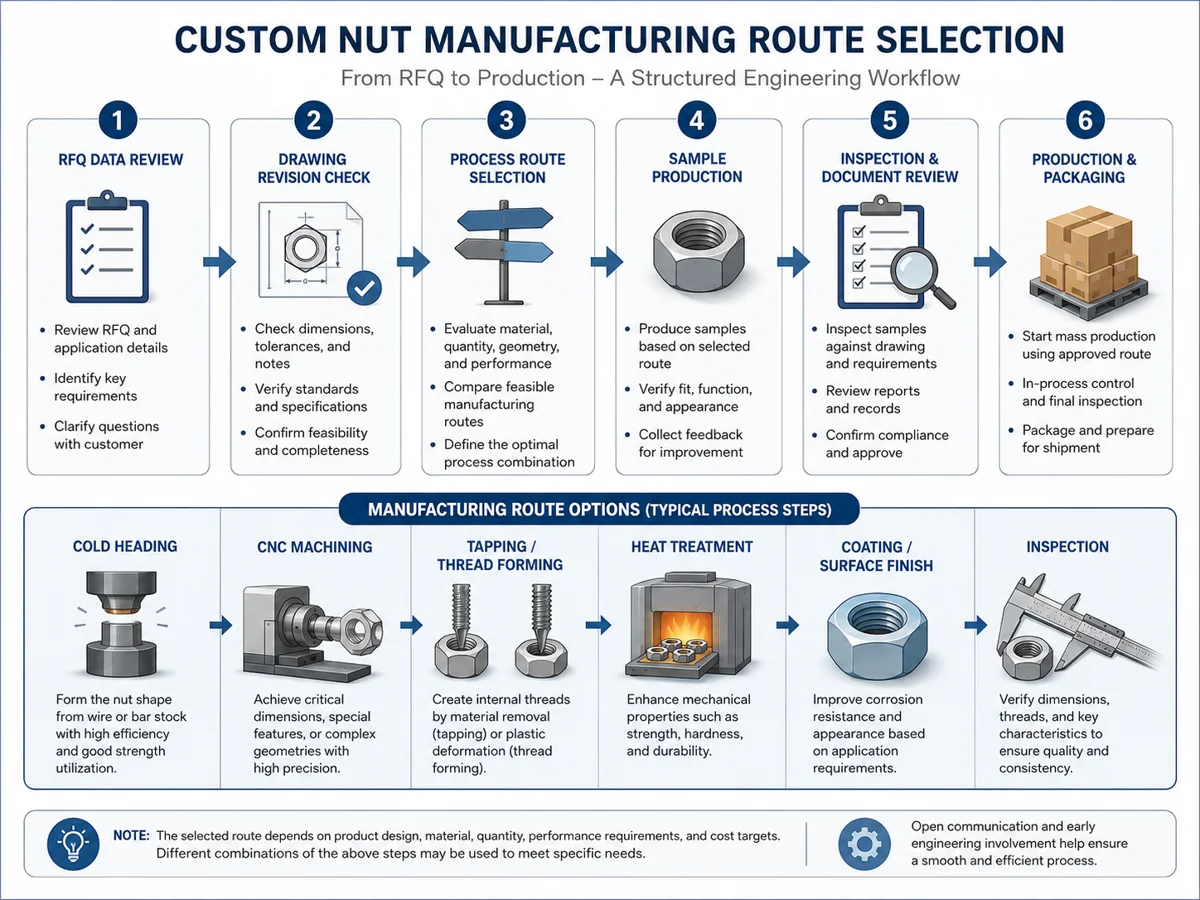

Procédé de fabrication : refoulage à froid, usinage CNC, emboutissage ou opérations secondaires ?
Une demande de devis fiable doit inclure une discussion sur le procédé de fabrication. Le procédé influence le prix, l'outillage, la quantité minimale de commande, le délai d'échantillonnage, le plan d'inspection et la stabilité de la production.
Le flux de travail est une aide à la planification. Le procédé de fabrication réel dépend de la géométrie, du matériau, de la quantité, de l'outillage et des exigences du client.
Pour les fixations non standard, les étapes de processus possibles peuvent inclure le refoulage à froid, le forgeage à froid, l'emboutissage, l'usinage CNC, le laminage de filets, le taraudage, le formage de filets, le moletage, le fraisage, le formage par projection, l'usinage secondaire, le traitement thermique, le revêtement, le tri et l'inspection finale. Toutes les pièces n'ont pas besoin de toutes les étapes, et toutes les géométries ne conviennent pas au même procédé.
Pour un contexte plus large de fabrication de fixations personnalisées, voir de fixations sur mesure.
| Voie | Quand cela peut convenir | L'acheteur doit demander |
|---|---|---|
| Refoulage / forge à froid | Boulons, écrous, goujons ou pièces formées en grand volume lorsque la géométrie est adaptée. | Un outillage est-il nécessaire ? Quelle est la quantité minimale de commande ? La géométrie peut-elle être formée sans fissuration ni usinage secondaire excessif ? |
| Usinage CNC | Prototype, faible volume, caractéristiques locales serrées ou géométrie difficile à former. | La CNC est-elle uniquement pour les échantillons ou également pour la production ? |
| Estampage | Rondelles plates, clips, supports, caractéristiques de tôle fine ou pièces de type ressort. | Comment seront contrôlés la direction des bavures, la planéité et le revêtement ? |
| Laminage de filets / formage de filets | Filetages externes ou internes lorsque le procédé et le matériau sont appropriés. | Comment le filetage sera-t-il inspecté après le revêtement ? |
| Usinage secondaire | Rainures, méplats, dégagements, faces spéciales, épaulements, alésages ou caractéristiques locales serrées. | Quelles caractéristiques nécessitent des opérations secondaires et sont-elles incluses dans le devis ? |
| Traitement thermique | Exigence de résistance, dureté, usure ou propriété. | Quelles preuves sont requises et quel risque de distorsion doit être examiné ? |
| Revêtement | Exigence de corrosion, d'aspect, de frottement ou du client. | Comment seront contrôlés l'ajustement du filetage, le risque de fragilisation par l'hydrogène et la portée du rapport de revêtement ? |
| Tri / inspection | Dimensions critiques, filetages, caractéristiques fonctionnelles ou exigences spécifiques du client. | Quelle méthode d'inspection, taille d'échantillon ou portée de tri est incluse dans le devis ? |
Documents d'inspection et de qualité à confirmer avant devis
Les documents d'inspection et de qualité peuvent affecter considérablement le coût et le délai de livraison. Les acheteurs OEM doivent confirmer ces exigences avant le devis, et non après l'approbation du prix.
Une demande de devis pour une fixation non standard peut nécessiter des rapports dimensionnels, des enregistrements de calibres de filetage, des certificats de matériaux, des rapports de revêtement, des enregistrements de dureté, des enregistrements de traitement thermique, des rapports de tests fonctionnels, des enregistrements de traçabilité, PPAP, IMDS ou d'autres documents spécifiques au client. Cependant, ceux-ci doivent être traités comme des exigences spécifiques au projet. Ils ne doivent pas être supposés inclus automatiquement dans chaque commande.
| Document / Preuve | Quand discuter | Limite |
|---|---|---|
| Rapport dimensionnel | Lorsque l'approbation basée sur le dessin est requise. | La portée dépend du dessin et du plan d'inspection. |
| Relevé du calibre de filetage | Lorsque l'ajustement du filetage est critique, surtout après revêtement. | L'état de la jauge doit être confirmé. |
| Certificat matière | Lorsque la traçabilité des matériaux est requise. | Dépend du projet et des exigences du client. |
| Enregistrement de dureté / traitement thermique | Lorsque la dureté, la classe de propriété ou le traitement thermique est spécifié. | La méthode d'essai et la plage d'acceptation doivent être définies. |
| Rapport de revêtement | Lorsque le revêtement est spécifié. | Le type de revêtement, l'épaisseur et la portée des essais doivent être confirmés. |
| Rapport d'essai fonctionnel | Lorsque le couple de rotation, l'extraction, la poussée, la charge de serrage ou le couple prédominant est requis. | La méthode d'essai et les critères doivent être définis. |
| PPAP | Approbation automobile ou exigée par le client. | Le niveau et le périmètre du package doivent être confirmés avant le devis. |
| IMDS | Exigence de données matérielles pour l'automobile. | Pas automatiquement requis pour chaque commande. |
| Enregistrement de traçabilité | Lorsque le contrôle de lot est requis. | Les exigences d'emballage, d'étiquetage et de rétention doivent être spécifiées. |
Ce que SUNHYINGS peut examiner avant devis
Pour les projets de fixations non standard, la réponse la plus utile d'un fournisseur n'est pas un prix unitaire rapide. C'est un examen clair des risques du dessin, du processus de fabrication, de l'ajustement du filetage, des hypothèses de matériau et de revêtement, du périmètre d'inspection et des limites du devis. SUNHYINGS peut examiner ces éléments avant une demande de devis formelle afin que l'acheteur puisse comparer les fournisseurs sur la même exigence finale.
| Zone de révision | Ce que SUNHYINGS vérifie | Pourquoi cela aide les acheteurs OEM |
|---|---|---|
| Dessin et révision | Numéro de pièce, révision, dimensions critiques, références de datum, spécifications de filetage, notes de revêtement et caractéristiques spéciales. | Réduit les devis basés sur une mauvaise version et les exigences d'inspection manquées. |
| Fonction de la fixation | Fonction de serrage, positionnement, verrouillage, soudage, sertissage, espacement, conduction, support ou protection dans l'assemblage. | Relie le devis et le périmètre d'inspection à l'application réelle, pas seulement à la forme de la pièce. |
| Itinéraire de processus | Options de refoulage à froid, forgeage à froid, usinage CNC, emboutissage, laminage de filets, taraudage, usinage secondaire, traitement thermique, revêtement et tri. | Aide les acheteurs à comprendre si la voie d'échantillonnage devisée peut soutenir la production en série. |
| Filetage et ajustement | Diamètre de filet, pas, classe de tolérance, profondeur de filet, condition de calibre passe/ne-passe-pas, pièce d'accouplement et surépaisseur après revêtement. | Réduit les problèmes d'ajustement du filet après placage ou lors de l'assemblage final. |
| Matériau et revêtement | Nuance de matériau, dureté, traitement thermique, type de revêtement, épaisseur de revêtement, exigence de corrosion et examen de fragilisation par l'hydrogène si applicable. | Empêche les modifications tardives affectant l'approbation de l'échantillon, le coût et le délai de livraison. |
| Documents qualité | Rapport dimensionnel, certificat matière, enregistrement de calibre de filetage, rapport de revêtement, enregistrement de dureté, rapport d'essai fonctionnel, PPAP, IMDS et traçabilité si nécessaire. | Rend le périmètre de devis visible avant la sélection du fournisseur. |
| Emballage et logistique | Emballage en vrac ou séparé, protection du filetage, protection antirouille, limites des cartons, étiquettes, code-barres et exigences de traçabilité par lot. | Réduit les dommages à la réception, les étiquettes manquantes et les litiges liés à la logistique. |
Équipement d'usine, preuves d'inspection et photos de produits que les acheteurs devraient demander
Pour l'approvisionnement en fixations non standard, la confiance de l'acheteur s'améliore lorsque le fournisseur peut montrer des preuves de processus au lieu de faire uniquement des affirmations générales. Les acheteurs OEM doivent demander des preuves correspondant au produit réel et à la gamme de processus. Une goupille usinée sur mesure, un boulon refoulé à froid, une fixation auto-clincheuse et un insert fileté revêtu ne nécessitent pas le même ensemble de preuves.
| Type de preuve | Que demander | Quand c'est important |
|---|---|---|
| Photos du produit | Photos claires de fixations non standard similaires, incluant les détails du filetage, de la tête, de l'épaulement, de la bride, de la fente, de la rainure, de l'extrémité de goupille, du revêtement et de l'emballage. | Utile lors du premier filtrage des fournisseurs, mais les photos ne doivent pas remplacer les dessins contrôlés. |
| Photos du processus de fabrication | Preuves de la route de fabrication : matriçage à froid, usinage CNC, taraudage, laminage de filets, emboutissage, usinage secondaire, traitement thermique, revêtement ou tri, le cas échéant. | Utile lorsque l'acheteur doit confirmer que le fournisseur comprend la route de production requise. |
| Preuve d'équipement d'inspection | Calibres de filetage, pieds à coulisse, micromètres, jauges de hauteur, mesure optique, essais de dureté, contrôles d'épaisseur de revêtement, rapports d'essais au brouillard salin ou de tiers lorsque applicable. | Utile lorsque l'ajustement du filetage, la dureté, le revêtement ou les dimensions critiques affectent l'assemblage. |
| Exemples de documents qualité | Rapport dimensionnel expurgé, certificat matière, rapport de revêtement, enregistrement de dureté, enregistrement de calibre de filetage, indice PPAP ou preuve de soumission IMDS si requis. | Utile lorsque les documents qualité font partie de la sélection du fournisseur. |
| Photos d'emballage et de traçabilité | Étiquettes de carton, étiquettes de lot, étiquettes de code-barres, emballage antirouille, emballage séparé et exemples de palettes d'exportation. | Utile lors de la réception, de la traçabilité des lots ou des questions de protection de surface. |
Normes et points de référence pertinents pour les demandes de devis de fixations non standard
Les normes ne doivent être utilisées que lorsqu'elles correspondent au type de produit, au matériau, au système de revêtement, à l'industrie et aux exigences du client. Un nom de norme ne doit pas être utilisé comme substitut à l'examen du dessin. L'acheteur doit demander quelle exigence la norme contrôle et si cette exigence fait réellement partie de la demande de devis.
| Référence | Quand cela peut être important | Pourquoi cela affecte les décisions de l'acheteur |
|---|---|---|
| ISO 898-1 | Boulons, vis et goujons en acier au carbone ou en acier allié avec exigences de propriétés mécaniques. | Aide les acheteurs à discuter de la classe de propriétés mécaniques, des attentes de résistance et des limites d'essai. Il ne doit pas être appliqué à des types de fixations non apparentés sans vérifier la portée. |
| ISO 4042 | Systèmes de fixation en acier avec revêtement électrolytique. | Pertinent lorsque l'épaisseur du revêtement, l'ajustement du filetage, la protection contre la corrosion et le risque de fragilisation par l'hydrogène nécessitent un examen. |
| AIAG PPAP | Approbation de pièce de production requise par le client ou l'industrie automobile. | Définit les attentes d'approbation des pièces de production. Le niveau PPAL et l'étendue du dossier doivent être confirmés avant la soumission de l'offre. |
| IMDS | Déclaration des données de matériaux pour l'automobile. | Pertinent lorsque le client OEM ou de niveau 1 exige la soumission de données de matériaux. Cela ne doit pas être supposé pour chaque commande. |
Scénarios de terrain composites pour la formation technique
Les scénarios suivants sont des exemples composites d'ingénierie à des fins de formation. Il ne s'agit pas d'études de cas clients et ils n'identifient pas un projet, une usine ou un lot de production spécifique.
| Scénario | Ce qui s'est passé | Cause système | Correction et prévention |
|---|---|---|---|
| Filetage défaillant après revêtement | Une pièce filetée intérieure sur mesure a passé l'inspection au calibre avant revêtement mais a échoué à l'assemblage après revêtement. | Le RFQ ne définissait pas l'état après revêtement, l'influence de l'épaisseur du revêtement ou l'état du boulon d'accouplement. | Confirmer la tolérance du filetage, le système de revêtement, l'inspection après revêtement et l'état de la pièce d'accouplement avant devis. |
| L'échantillon usiné ne représente pas la route de production | Les échantillons prototypes ont été usinés par CNC, mais le devis de production supposait un refoulage à froid et un usinage secondaire. | La route d'échantillonnage et la route de production en série n'ont pas été séparées lors de l'approbation. | Indiquer si les échantillons proviennent d'un usinage prototype ou d'un outillage de production ; confirmer la ré-approbation si la route change. |
| La fixation à emboîtement se desserre dans le panneau | Une pièce auto-agrippante ou à emboîtement a tourné pendant l'assemblage. | Le matériau du panneau, la taille du trou, l'épaisseur et la dureté de la tôle n'étaient pas inclus dans le RFQ. | Définir l'état du panneau, le processus d'installation, les exigences de résistance à l'extraction ou au couple et la méthode d'inspection. |
| Le prix unitaire bas exclut les documents qualité | Un fournisseur a proposé un prix unitaire bas, puis a ajouté le coût et le temps pour le PPAP, le rapport de revêtement et la traçabilité après la nomination. | L'acheteur a comparé le prix sans comparer le périmètre de la soumission. | Énumérer les exigences documentaires, le chemin d'approbation des échantillons, les étiquettes d'emballage et la traçabilité avant la comparaison des fournisseurs. |
CMQ, volume annuel, outillage et approbation d'échantillons
Le volume annuel n'est pas seulement un chiffre d'achat. Il peut influencer l'ensemble du plan de fabrication. Pour un fabricant de fixations non standard, le volume annuel peut affecter la recommandation d'outillage, d'usinage CNC, de frappe à froid, d'opérations secondaires, d'automatisation de tri ou d'emballage spécial.
| Question de l'acheteur | Pourquoi c'est important |
|---|---|
| Quelle est la quantité de prototypes et le volume annuel ? | Affecte le processus, l'outillage et la structure de prix. |
| Un outillage est-il nécessaire ? | Affecte le coût initial, le délai de livraison et la flexibilité de modification de conception. |
| Les échantillons proviennent-ils de l'outillage de production ? | Affecte la confiance dans l'approbation et la répétabilité de la production. |
| L'inspection est-elle incluse dans le devis ? | Évite les modifications de coût ultérieures. |
| Le PPAP ou une documentation spéciale est-il inclus ? | Évite un périmètre qualité sous-estimé. |
| Quel est le chemin d'approbation des échantillons ? | Évite les retards de planning. |
| Le prix est-il valable uniquement pour la quantité indiquée ? | Évite les malentendus lors de la montée en production. |
Un prix unitaire bas peut être trompeur si l'outillage, le tri, les tests fonctionnels, les rapports de revêtement, le PPAP, l'IMDS ou l'emballage spécial sont exclus. Les acheteurs doivent comparer le périmètre de la soumission, pas seulement le prix.
Questions sur l'emballage, la traçabilité et la logistique
Les exigences d'emballage sont souvent discutées tardivement, mais elles peuvent affecter le coût, la manutention et la qualité à la réception. Pour les fixations non standard, l'emballage doit être confirmé lorsque la pièce a des exigences de finition de surface, de protection du filetage, de traçabilité, de protection antirouille ou d'étiquettes spécifiques au client.
Détails d'emballage à confirmer
- Emballage en vrac ou emballage séparé
- Protection du filetage si nécessaire
- Emballage en couches pour pièces revêtues ou cosmétiques
- Emballage antirouille
- Limites de poids du carton
- Exigences pour carton ou palette d'exportation
Détails de traçabilité à confirmer
- Étiquettes de numéro de lot
- Étiquettes code-barres si nécessaire
- Traçabilité par lot, lot de coulée ou lot de revêtement
- Étiquettes de réception client
- Exigence de conservation des enregistrements si applicable
Tous les projets de fixations non standard ne nécessitent pas d'emballage spécial ou d'étiquettes code-barres. Ces détails doivent être confirmés en fonction de la norme de réception du client, de la fonction de la pièce et du processus logistique.
Signaux d'alarme lors de la comparaison des fabricants de fixations non standard en Chine
Un bon fournisseur doit poser des questions avant de deviser une fixation non standard. Si un fournisseur donne un prix rapide sans discuter du dessin, du matériau, du filetage, du revêtement, de la fonction ou du périmètre d'inspection, l'acheteur doit traiter ce devis avec prudence.
| Drapeau rouge | Pourquoi c'est important | Réponse de l'acheteur |
|---|---|---|
| Le fournisseur devis à partir d'une photo uniquement | Risque élevé de mauvaise géométrie, tolérance, matériau ou hypothèse de processus. | Envoyer le dessin et demander au fournisseur de lister les hypothèses. |
| Aucune discussion sur le filetage ou le revêtement | L'ajustement du filetage peut échouer après revêtement. | Confirmer la tolérance, l'épaisseur du revêtement et l'état de la jauge. |
| Le fournisseur promet PPAP / IMDS / inspection complète par défaut | Le périmètre des documents qualité peut être mal compris. | Demandez quels documents sont inclus et lesquels sont facultatifs. |
| Le fournisseur ne peut pas expliquer le processus de fabrication | L'échantillon peut ne pas représenter la production. | Demandez le processus, l'outillage et le plan de volume. |
| Aucune discussion sur les tests fonctionnels | Les risques de soudure, verrouillage, sertissage, serrage ou positionnement peuvent être négligés. | Définir le couple de desserrage, l'arrachement, la poussée, la charge de serrage ou le couple résistant si nécessaire. |
| Prix unitaire très bas avec un périmètre flou | L'outillage, les tests, le tri, les documents ou l'emballage peuvent être exclus. | Comparez le périmètre du devis ligne par ligne. |
| Aucune discussion sur le volume annuel | Le processus de fabrication peut être irréaliste. | Fournir le prototype et le volume annuel séparément. |
| Le fournisseur traite toutes les fixations comme des pièces de catalogue standard | Les caractéristiques spéciales peuvent ne pas être maîtrisées. | Demandez comment la caractéristique spéciale sera fabriquée, mesurée et approuvée. |
Pour plus de contexte sur l'évaluation des fournisseurs dans les projets de fixation automobile, voir fournisseur d'écrous spéciaux pour applications automobiles.
Liste de contrôle RFQ OEM pour les fixations non standard
Avant d'envoyer une RFQ à un fabricant de fixations non standard en Chine, les acheteurs OEM doivent préparer autant d'informations que possible parmi les suivantes.
L'image de la liste de contrôle est conceptuelle et doit être adaptée au dessin réel, à la norme client et à l'application.
| Catégorie RFQ | Informations à fournir | Pourquoi cela aide |
|---|---|---|
| Données de la pièce | Dessin, révision, modèle 3D si disponible, photo de l'échantillon et statut actuel de la pièce. | Évite les devis sur une version erronée. |
| Fonction | Serrer, positionner, souder, sertir, verrouiller, espacer, conduire, supporter ou protéger. | Relie l'inspection à l'utilisation réelle. |
| Filetage et ajustement | Taille du filetage, pas, tolérance, état de la jauge, pièce d'accouplement et exigence de revêtement post-usinage. | Évite les problèmes d'ajustement du filetage et d'assemblage. |
| Matériau et traitement thermique | Besoins en matière de qualité, classe de propriété, dureté, traitement thermique et substances restreintes. | Soutient une planification réaliste des processus et de la qualité. |
| Revêtement | Type de revêtement, épaisseur, exigence de corrosion, exigence de frottement ou d'aspect. | Affecte l'ajustement du filetage, la corrosion, le frottement et les preuves d'approbation. |
| Qualité et approbation | Rapport dimensionnel, enregistrement du filetage, certificat matière, rapport de revêtement, PPAP, IMDS ou traçabilité. | Empêche un périmètre d'approbation sous-estimé. |
| Données commerciales | Quantité prototype, volume annuel, calendrier cible, exigences d'emballage et d'expédition. | Aide à sélectionner une voie de fabrication réaliste. |
Demandez à SUNHYINGS d'examiner votre dessin de fixation non standard
Si votre projet implique une fixation non standard, envoyez le dessin, une photo d'échantillon si disponible, les exigences de matériau, de filetage, de revêtement, le volume annuel et les documents de qualité nécessaires avant de demander un devis final. SUNHYINGS peut vous aider à déterminer si le projet doit utiliser le refoulage à froid, le forgeage à froid, l'usinage CNC, l'estampage, l'usinage secondaire, le traitement thermique, le revêtement, le tri ou une combinaison de ces procédés.
Contactez SUNHYINGS pour l'examen du dessin ou consultez la de fixations sur mesure page des capacités avant de soumettre votre dossier de demande de devis.
FAQ : Fabricant de fixations non standard en Chine
Que dois-je envoyer à un fabricant de fixations non standard en Chine avant la demande de devis ?
Envoyez la dernière révision du dessin, une photo d'échantillon si disponible, la taille du filetage, le matériau, le revêtement, la fonction d'application, le volume annuel, la quantité d'échantillon, les exigences d'inspection, les exigences documentaires qualité et les besoins d'emballage. Pour les fixations fonctionnelles, incluez également les exigences de couple de desserrage, d'arrachement, de poussée, de charge de serrage, de couple résistant ou d'assemblage par accouplement si applicable.
Un fabricant de fixations non standard peut-il établir un devis à partir d'une seule photo ?
Une photo peut faciliter les premiers échanges, mais elle ne suffit pas pour un devis final fiable. Une photo ne permet généralement pas de confirmer la tolérance du filetage, le matériau, la dureté, le revêtement, les dimensions critiques, les normes client ou le périmètre d'inspection. Un dessin contrôlé est fortement recommandé pour les demandes de devis OEM de fixations non standard.
Comment savoir si le matriçage à froid ou l'usinage CNC est préférable ?
Le meilleur procédé dépend de la géométrie, des tolérances, du volume, du matériau, du budget d'outillage et du calendrier des échantillons. L'usinage CNC peut convenir aux prototypes ou aux pièces de faible volume. Le matriçage à froid ou le forgeage à froid peuvent être plus adaptés à la production en grand volume lorsque la géométrie le permet. Le procédé d'échantillonnage et le procédé de production doivent être confirmés avant approbation.
Pourquoi le revêtement affecte-t-il l'ajustement du filetage ?
Le revêtement ajoute de la matière à la surface et peut affecter l'ajustement du filetage interne, l'ajustement du filetage externe, l'état de la jauge et le comportement du couple. Pour les fixations filetées revêtues, les acheteurs doivent confirmer le type de revêtement, l'épaisseur du revêtement, la tolérance du filetage et les exigences de jauge après revêtement avant la soumission.
Quels documents d'inspection dois-je demander à un fournisseur de fixations non standard ?
Demander les preuves correspondant au risque du dessin : rapport dimensionnel, enregistrement de calibre de filetage, certificat matière, rapport de revêtement, enregistrement de dureté ou de traitement thermique, rapport d'essai fonctionnel, photos d'emballage et étiquettes de traçabilité si nécessaire. Ne pas demander chaque document par défaut ; adapter les preuves à la fonction de la pièce et aux exigences du client.
Dois-je demander un PPAP avant le devis ?
Oui, si le PPAP est exigé par le client ou le projet. Le niveau PPAP demandé, la portée documentaire, les exigences d'échantillons et le calendrier d'approbation doivent être confirmés avant le devis car ils peuvent affecter le coût et les délais. Le PPAP ne doit pas être considéré comme automatiquement inclus dans chaque commande de fixation non standard.
Est-ce que toutes les commandes de fixations non standard nécessitent un IMDS ?
Non. L'IMDS est généralement pertinent lorsque le client ou le projet automobile exige un rapport de données sur les matériaux. Il doit être confirmé avant le devis si nécessaire, mais il n'est pas automatiquement requis pour chaque commande de fixation non standard.
Quels facteurs influencent le prix des fixations non standard ?
Le prix peut être affecté par le matériau, la taille, la géométrie, la tolérance, le processus de production, l'outillage, le volume, le revêtement, le traitement thermique, l'inspection, le tri, les tests fonctionnels, les documents qualité, l'emballage et les exigences de livraison. Les acheteurs doivent comparer le périmètre de la soumission, pas seulement le prix unitaire.
Comment les acheteurs OEM doivent-ils comparer les fournisseurs de fixations non standard en Chine ?
Comparez les fournisseurs selon la qualité de la révision des dessins, l'explication du processus, la compréhension des matériaux et des revêtements, la méthode d'inspection des filetages, la discussion sur les tests fonctionnels, les limites des documents qualité, le plan d'échantillonnage, la qualité de la communication et l'étendue totale de la soumission. Un prix très bas sans périmètre clair peut créer un risque ultérieur.
Quand dois-je demander à SUNHYINGS de revoir mon dessin de fixation ?
Demandez une révision du dessin lorsque la pièce n'est pas une fixation de catalogue, lorsque le filetage ou le revêtement est critique, lorsque la pièce a une géométrie spéciale, lorsque le processus d'échantillonnage peut différer de la production de masse, ou lorsque le projet nécessite PPAP, IMDS, une inspection spéciale, une traçabilité ou des tests fonctionnels.
