Capteur 1 de la banque 1 vs capteur 2 : positions des capteurs O2

Guide technique du capteur d'oxygène

Le capteur 1 de la banque 1 est généralement en amont et le capteur 2 de la banque 1 en aval, mais l'emplacement des cylindres et le schéma d'échappement du véhicule doivent confirmer la position.

Auteur : Sunhy · Révision technique : équipe de contenu Sunhyings · Dernière mise à jour le 28 juillet 2026

Déchiffrer le nom dans le bon ordre

Cette méthode est plus fiable que “ gauche ”, “ droite ”, “ avant ” ou “ arrière ”, dont la signification peut changer selon l'installation longitudinale ou transversale du moteur.

Capteur 1 et Capteur 2 de la banque 1 comparés

Comment la position apparaît dans les codes d'erreur

Une description de code peut nommer Capteur 1 Banc 1 ou Capteur 2 Banc 1, mais cela identifie toujours un circuit ou une condition surveillée plutôt qu'une pièce défectueuse confirmée. Testez le câblage, l'alimentation du chauffage, l'état du connecteur et le comportement du signal. Pour les codes de mélange ou de catalyseur, inspectez également les causes moteur et échappement.

Pourquoi les deux capteurs peuvent ne pas être interchangeables

Ils peuvent différer par la technologie du capteur, l'étalonnage, le bouclier de protection, le codage du connecteur, la longueur du câble et les clips de routage, même si les filetages semblent identiques. Faites correspondre le numéro OE et l'application vérifiée pour la position exacte. Ne prolongez jamais et ne forcez jamais un faisceau direct-fit pour faire atteindre le mauvais capteur.

Enregistrement de vérification de précommande

• VIN ou année/marque/modèle/moteur complet
• Marché et package d'émissions
• Emplacement du cylindre 1 et de la banque 1
• Capteur 1 ou capteur 2 par rapport au catalyseur
• Référence OE et référence croisée actuelle
• Face du connecteur, codage, broches, longueur du fil et clips

Trouver la banque 1 avant de chercher un numéro de capteur

La banque 1 est la banque de cylindres contenant le cylindre 1. Le côté du cylindre 1 dépend de la conception et de l'installation du moteur, donc la banque 1 n'est pas universellement le côté conducteur, passager, avant ou arrière. Utilisez le schéma de numérotation des cylindres du fabricant pour le moteur exact. Sur un moteur en ligne, il n'y a généralement qu'une seule banque, mais la terminologie de service contrôle toujours.

Suivre le flux d'échappement pour identifier le capteur 1 et le capteur 2

Rangée 1 Capteur 1

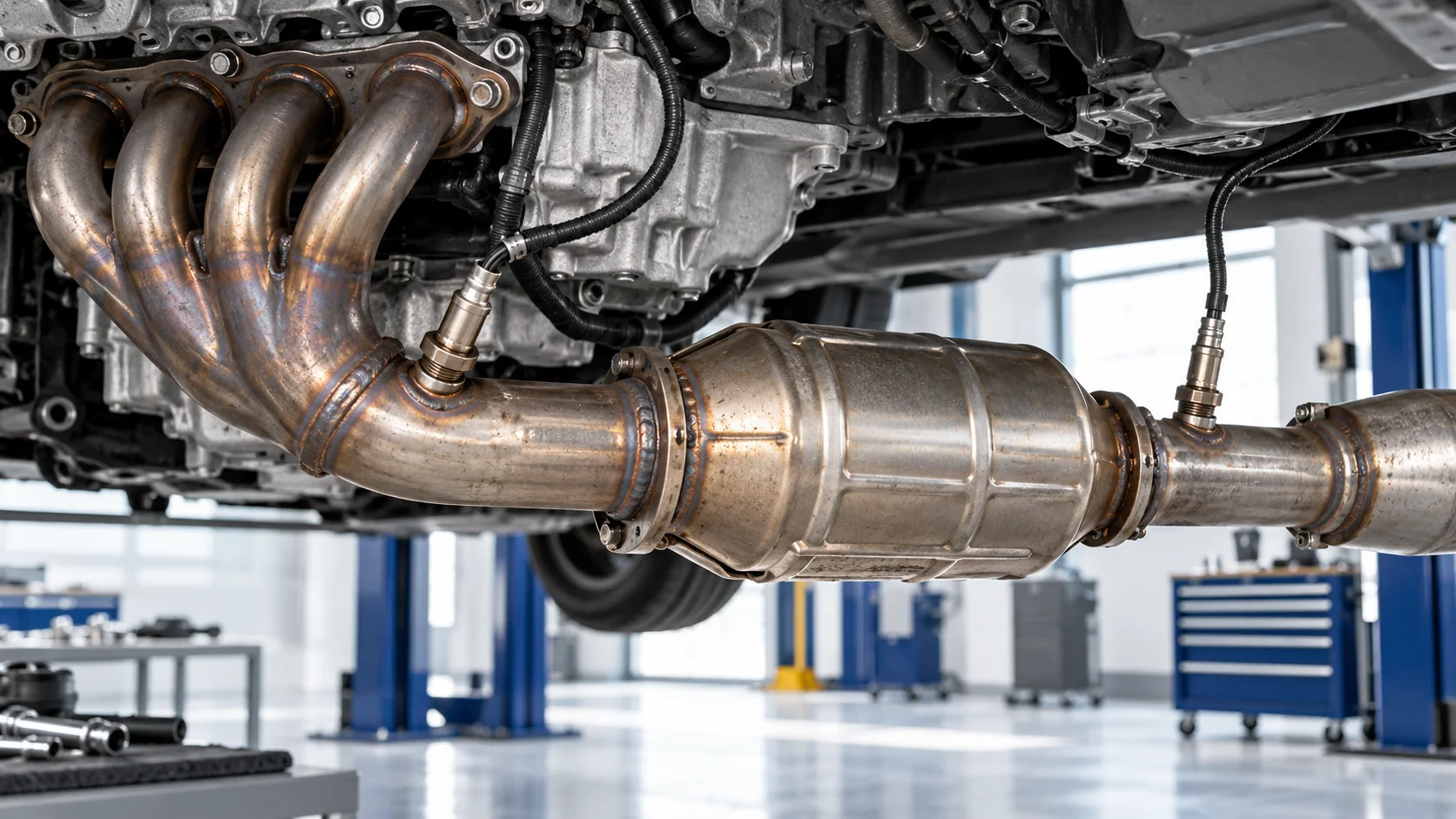

Le capteur 1 est généralement le capteur d'oxygène ou de rapport air/carburant avant le catalyseur concerné sur la banque 1. Il prend généralement en charge la rétroaction du mélange après que les conditions d'activation sont remplies. Sa technologie peut être à bande étroite, à large bande/A/F ou d'une autre conception spécifiée.

Capteur 1 Sonde 2

Le capteur 2 se trouve généralement après le catalyseur surveillé sur la banque 1 et prend en charge la surveillance du système de catalyseur. Certaines configurations utilisent des capteurs supplémentaires ou une dénomination spécifique au fabricant. Confirmez l'ordre physique d'échappement au lieu de compter les connecteurs à partir du moteur vers l'extérieur sans schéma.

Pourquoi “ avant ” et “ arrière ” sont ambigus

Sur un moteur transversal, “ avant ” peut décrire le côté du véhicule, la rangée de cylindres ou la position en amont. Une liste de pièces indiquant avant/arrière sans contexte de banque/capteur et de moteur est incomplète.

Comparer leurs rôles communs et les preuves

Comment la position apparaît dans les descriptions DTC

Un code nommant le capteur 1 du banc 1 ou le capteur 2 du banc 1 réduit le circuit ou la voie de surveillance. Il ne prouve pas que l'élément de détection est défaillant. Un code de chauffage nécessite une vérification de l'alimentation, de la masse/commande, du connecteur et de l'élément ; un code de bas/haut ou de réponse nécessite des preuves de circuit, d'état de fonctionnement, de fuite et de mélange. Le code P0420 concerne l'efficacité du système de catalyseur et n'est pas une commande automatique de B1S2.

Tracer les connecteurs sans créer un nouveau défaut

Laissez l'échappement refroidir et utilisez un équipement de support approuvé. Suivez chaque câble de capteur jusqu'à son connecteur sans tirer sur les fils. Notez les clips, les gaines thermiques et les chemins de croisement. Ne débranchez pas plusieurs connecteurs d'apparence identique sans les étiqueter ; rebrancher des capteurs sur la mauvaise branche du faisceau peut créer des codes trompeurs et un routage dangereux.

Faire correspondre les données en direct au capteur physique

Confirmez le PID de l'outil de diagnostic, les unités et la technologie prise en charge. Observez le capteur 1 de la banque 1 dans des conditions de boucle fermée valides et le capteur 2 de la banque 1 dans le contexte de surveillance du catalyseur défini par les informations de service. Ne comparez pas un paramètre de courant à large bande avec une règle de tension à bande étroite. Si le débranchement d'un connecteur fait partie d'un test officiel, suivez cette procédure et évitez d'utiliser la déconnexion comme méthode d'identification improvisée.

Pourquoi le capteur 1 et le capteur 2 peuvent ne pas être interchangeables

Ils peuvent partager la taille du filetage mais différer par la technologie, le chauffage, l'étalonnage, le blindage, le codage du connecteur, l'affectation des broches, la longueur du câble et les clips. Faites correspondre la référence OE, le véhicule/moteur/marché, la position exacte et l'enregistrement d'application actuel. Ne coupez pas, ne prolongez pas et ne forcez pas un faisceau direct pour faire atteindre un capteur destiné à une autre position.

Scénario composite : la bonne rangée se trouve du côté inattendu

Scénario de diagnostic composite : une réparation commence au capteur côté passager car un forum générique appelle ce côté le banc 1. Le schéma moteur montre le cylindre 1 sur le banc opposé. Déplacer le test vers le circuit désigné par le code évite le remplacement d'un capteur fonctionnel. Il s'agit d'un modèle pédagogique composite, et non d'une revendication de véhicule ou d'adaptation Sunhyings.

Créer un enregistrement de vérification de position

Enregistrez le schéma moteur/cylindre, la description du code, le schéma du circuit d'échappement, la photo du connecteur, le numéro OE et le tracé mesuré du câble. Après la réparation, confirmez que le PID correct répond, que le faisceau est éloigné de la chaleur et que le moniteur applicable se termine. La certitude de la position doit être établie avant le diagnostic et à nouveau avant la commande.

Un flux de travail reproductible d'identification de la rangée 1

Étape 1 : identifier le moteur exact

Enregistrez les informations du moteur dérivées du VIN, le code moteur si disponible, le marché de vente et l'étiquette d'émissions. N'utilisez pas un schéma d'une autre cylindrée ou année modèle simplement parce que le cache moteur se ressemble.

Étape 2 : localiser le cylindre 1

Utilisez les informations de service du fabricant pour localiser le cylindre 1 et la rangée de cylindres. Marquez la rangée 1 sur une copie du schéma. Si le moteur est en ligne, confirmez qu'une étiquette de rangée 2 n'est pas un élément générique non pris en charge par l'outil de diagnostic.

Étape 3 : cartographier les catalyseurs et l'ordre des capteurs

Tracez le flux d'échappement depuis la rangée 1. Marquez la première position de détection avant le catalyseur concerné et la position surveillée après celui-ci. Tenez compte des catalyseurs à couplage serré et des branches pouvant être cachées par des écrans.

Étape 4 : concilier le câblage et le routage physique

Suivez le schéma depuis le capteur nommé jusqu'à son connecteur et son circuit dans le module de commande. Les faisceaux peuvent traverser le moteur ou rejoindre un support commun, donc la proximité d'une rangée ne prouve pas l'identité électrique.

Si les informations d'entretien et l'observation physique sont toujours en conflit, arrêtez-vous et escaladez l'identification plutôt que de choisir un côté par convention. Des réparations antérieures peuvent avoir redirigé les connecteurs ou installé la mauvaise pièce. Enregistrez le conflit, les étiquettes des connecteurs, les couleurs des fils uniquement comme des faits observés, et épuisez le contexte afin que le prochain examinateur puisse résoudre le circuit sans répéter les hypothèses. Ne reconnectez pas les branches de faisceau croisées simplement pour voir quel code apparaît ; utilisez le schéma et la procédure de continuité, puis conservez le mappage vérifié avec le dossier de réparation.

Une méthode reproductible pour localiser la banque 1

La banque 1 est le côté ou le trajet d'échappement contenant le cylindre 1. Le capteur 1 est normalement le capteur avant le catalyseur pour cette banque ; le capteur 2 est normalement le capteur après le catalyseur surveillé. Les mots “ normalement ” et “ pour cette banque ” sont importants. Utilisez des informations exactes sur le moteur et l'échappement lorsque les configurations incluent des tuyaux fusionnés, plusieurs catalyseurs ou plus de deux capteurs.

1. Confirmez le moteur exact, pas seulement la cylindrée ou le badge du modèle.
2. Trouvez la numérotation des cylindres à partir des informations d'entretien vérifiées.
3. Identifiez le côté du cylindre 1 ou le collecteur d'échappement.
4. Tracez le flux d'échappement à travers le catalyseur concerné.
5. Faire correspondre les capteurs 1 et 2 aux connecteurs physiques et aux étiquettes de données de balayage.
6. Photographiez ou enregistrez le parcours avant de débrancher quoi que ce soit.

Comment la disposition du moteur et de l'échappement modifie la cartographie

Utilisez le code pour identifier un trajet de test, puis vérifiez le capteur physique

Faites correspondre les données de balayage au connecteur avant de juger une forme d'onde

Use a service diagram and non-destructive confirmation method. Compare bank-specific response to a controlled operating change where the procedure allows. If disconnecting or manipulating a circuit is part of the OEM test, follow its precautions. Do not create a short, pierce insulation without repair or apply a narrowband voltage expectation to a wideband circuit.

B1S1 et B1S2 ne sont pas des étiquettes interchangeables

The two positions can use different technologies, heaters, shields, connectors, lead lengths and calibration. Some catalogs legitimately use one part in multiple positions, but that conclusion must come from current controlled application data. Never make a direct-fit sensor reach by cutting or extending its harness.

Cas composite : le raccourci côté conducteur a sélectionné la banque 2

Composite parts scenario: a request says “driver-side upstream” and supplies a Bank 1 code. The parts specialist pauses because the engine’s cylinder 1 side has not been established. Service information shows that the driver’s side is Bank 2 for the exact engine installation. The request is corrected to the verified Bank/Sensor identity before quotation.

This scenario demonstrates an identification control and is not a claim about a named vehicle or Sunhyings order. The correct side must always come from exact application evidence.

Cas composite : un capteur aval surveille un trajet fusionné

Scénario de diagnostic composite : a technician expects four sensors because the engine has two banks. The service diagram shows two bank-specific upstream sensors but one downstream sensor after the pipes merge. Counting banks alone would have created a nonexistent B2S2 order. The actual sensor count and monitor labels are verified from the exhaust diagram and scan data.

The example is deliberately generic. It proves the method, not a universal three-sensor rule. Always document engine, exhaust configuration and emissions market.

Fiche d'identification finale de la banque/du capteur

• Exact VIN/YMME, engine code where relevant and market/emissions configuration
• Verified cylinder 1 source and resulting Bank 1 physical side
• Exhaust-flow diagram and position relative to catalyst
• Scan-data/DTC label matched to physical connector
• OE reference, technology, connector, pin count, lead and clips
• Before/after test evidence for the named circuit

Effectuer un relevé physique sans deviner à partir de la visibilité

With the exhaust cool and the vehicle safely supported where underbody access is required, follow each manifold or exhaust branch toward its catalyst. Note each sensor bung, connector branch and harness clip. Use a mirror or camera where direct visibility is limited. Do not reach around hot exhaust or rely on the first sensor visible from above.

Utiliser la comparaison banque à banque avec précaution

On an engine with separate bank feedback, comparing fuel trims and upstream response can help distinguish a shared condition from a bank-specific one. A difference can point toward a localized intake leak, injector, ignition, compression, exhaust leak, wiring or sensor concern. It does not by itself name the failed part. Loads, temperatures and control states must be comparable.

Limite d'installation après identification de la banque/capteur

Correct identity does not remove installation risk. Allow the exhaust to cool, support the vehicle correctly and follow the exact service access procedure. Apply only specified torque and thread treatment. Restore the connector lock, heat shields and every routing clip. Do not cut a direct-fit harness or move a sensor to a different bung to make a part fit.

After installation, prove that the scan-data channel now corresponds to the physical sensor and that heater and response tests pass. Complete the applicable monitor legally. Clearing the DTC or seeing the warning lamp turn off before the monitor runs is not full verification.

Analyse de retour de mauvaise banque et de mauvaise position

Données RFQ pour un capteur d'oxygène spécifique à une banque

For sourcing, send the OE reference candidate, complete vehicle/engine/emissions identity, Bank and Sensor designation, cylinder 1 source, connector and old-part photos, lead/clip measurements, quantity, market and approval requirements. Sunhyings can review the submitted scope for sourcing feasibility. Fitment, stock, price, MOQ, lead time and certification remain unconfirmed until part-level evidence is matched.

Résoudre les informations de position conflictuelles avec une hiérarchie de sources

Position conflicts are common when a generic code reader, marketplace listing, forum photo and workshop shorthand use different naming. Start with exact vehicle service information and controlled application data for the VIN/configuration. Use the removed part and physical layout as corroborating evidence. A forum or unlabeled image can suggest what to check, but it should not control a bank-specific order.

Cas composite : les étiquettes de scan étaient correctes mais les connecteurs étaient croisés

Composite workshop scenario: after an engine repair, Bank 1 and Bank 2 upstream data appear reversed during a controlled mixture comparison. Cylinder numbering and scan labels are correct. A harness survey finds two nearby connectors crossed during reassembly. Restoring the documented connector routing aligns physical response with the expected bank channels.

The case illustrates why a code reader alone cannot prove which physical sensor is connected. It also shows why changing both sensors would have preserved the wiring error. This is a composite pattern, not a Sunhyings customer case or a statement about any vehicle brand.

Preuve après réparation pour le capteur 1 ou le capteur 2 de la banque 1

Verify part number, connector lock, clip positions, heat clearance and exhaust sealing. For Sensor 1, document technology-correct response and plausible bank fuel control under valid conditions. For Sensor 2, document circuit/response and the applicable catalyst-monitor context. Compare the result with the original fault; do not claim success solely because codes were cleared.

If the opposite bank or another sensor now sets a code, review shared supplies, connector mapping and the complete system before assuming a second independent failure. Preserve permanent codes and readiness information according to the vehicle and regulatory procedure.

A defensible final record names who verified the cylinder 1 source, which document revision was used, which physical connector was serviced and which data channel was checked afterward. This level of traceability is especially important when a workshop, distributor and supplier handle different parts of the claim.

Do not publish a Bank 1 side rule for an entire brand. Even within one make, engine families and installation orientations can differ. A brand-level article may teach the identification method, but only part-level vehicle evidence can support a fitment claim.

When reliable cylinder numbering or exhaust-layout data is unavailable, mark the position decision DATA NOT AVAILABLE and stop the order. Guessing a side creates avoidable installation, return and emissions-system risk. Request the VIN, engine details or an authoritative diagram rather than converting uncertainty into an implied fit.

For B2 or Sensor 3 applications, use the same method rather than extending a B1S1/B1S2 rule. Bank remains tied to cylinder numbering, while sensor number must be traced through the exact catalyst layout. This page’s primary comparison stays B1S1 versus B1S2, but the evidence discipline applies to every additional monitored position.
