Comment choisir le bon capteur d'oxygène pour votre véhicule

Guide technique du capteur d'oxygène

Utilisez le numéro OE, les données du véhicule et du moteur, la position du capteur, la technologie, les détails du connecteur et du câble pour choisir le capteur d'oxygène correct.

Auteur : Sunhy · Revue technique : équipe de contenu Sunhyings · Dernière mise à jour le 1er août 2026

Construire l'identité d'ajustement minimale

Référence OE par rapport à la correspondance après-vente

Un numéro OE est un identifiant de départ solide, mais des remplacements et des variantes spécifiques au marché peuvent exister. Une référence croisée après-vente est un mappage de catalogue, pas une preuve automatique que toutes les spécifications et positions sont identiques. Vérifiez l'enregistrement actuel du catalogue par rapport au véhicule et à la pièce retirée.

Confirmer la position de la banque et du capteur

La banque 1 contient le cylindre 1. Le capteur 1 est généralement en amont et le capteur 2 en aval pour cette banque. Ne supposez pas que la banque 1 est toujours du même côté physique. Utilisez les informations d'entretien, la disposition de l'échappement et la description complète du code.

Montage direct ou universel ?

Un capteur à ajustement direct arrive avec un connecteur et une disposition de fils spécifiques à l'application. Un capteur universel peut nécessiter une procédure de raccordement approuvée par le fabricant et une identification minutieuse du circuit. Universel ne signifie pas tous les véhicules ou toutes les positions. Pour de nombreux acheteurs, l'ajustement direct réduit les risques de câblage et d'installation lorsque l'application est vérifiée.

Comparer les détails physiques sans se fier uniquement à eux

• Diamètre et pas de filetage
• Dégagement hexagonal et du corps
• Géométrie de l'écran de protection
• Boîtier du connecteur, codage et verrouillage
• Nombre de broches et affectation des circuits
• Longueur de câble, gaine thermorétractable et clips de guidage

La similitude physique est un critère d'exclusion, pas une preuve complète. L'étalonnage et les caractéristiques électriques nécessitent toujours une correspondance vérifiée dans le catalogue.

Informations à envoyer avec une demande d'ajustement ou d'approvisionnement

Fournissez le numéro OE, les détails du véhicule/VIN, le moteur, la région, le package d'émissions, la position exacte du capteur, les photos du connecteur, l'étiquette de l'ancienne pièce, la longueur du fil et la quantité requise. Pour les projets de distributeurs, indiquez également les exigences d'emballage, d'étiquetage, de traçabilité et de documents d'approbation. Sunhyings peut examiner les données soumises pour évaluer la faisabilité de l'approvisionnement ; il ne s'agit pas d'une déclaration de compatibilité garantie tant que les preuves d'application ne sont pas confirmées.

Utiliser un ordre de sélection qui expose les conflits

Commencez par les identifiants les plus forts et arrêtez-vous lorsqu'ils divergent. Un numéro OE vérifié et une configuration exacte du véhicule ont plus de poids que l'apparence du connecteur ou un titre de place de marché. Si l'étiquette de la pièce retirée, le résultat du catalogue et les données du véhicule indiquent des pièces différentes, ne choisissez pas la réponse la plus pratique. Résolvez les remplacements, le code moteur, le package d'émissions et la position physique avec les données d'application actuelles.

Pourquoi les données complètes du véhicule sont importantes

Moteur et calibration

Un même millésime et une même finition peuvent inclure plusieurs moteurs. La disposition des collecteurs d'échappement, la technologie des capteurs et l'affectation des connecteurs peuvent changer selon la cylindrée, le code moteur ou le calibrage. Une recherche par VIN n'est utile que si le catalogue décode et applique correctement les champs pertinents.

Marché et package d'émissions

Les configurations fédérales, californiennes et autres configurations régionales peuvent utiliser différents catalyseurs, positions de capteurs ou calibrages. Les véhicules importés et les changements en cours d'année peuvent ajouter de l'incertitude. Enregistrez l'étiquette d'émissions et le marché de vente plutôt que de supposer qu'une référence nord-américaine s'applique mondialement.

Points de coupure VIN et dates de production

Certains enregistrements de catalogue utilisent une date de production ou un point de coupure VIN. Ceux-ci ne sont pas interchangeables avec l'année d'immatriculation. Lorsqu'un point de coupure s'applique, capturez le VIN exact ou les informations de construction et suivez la règle d'inclusion du catalogue.

Identifier la technologie du capteur avant de comparer les prix

La technologie détermine les attentes en matière de chauffage et de signal. Ne pas sonder ou substituer des circuits basés sur un code couleur générique. Une pièce qui se visse et se connecte peut encore être électriquement incompatible.

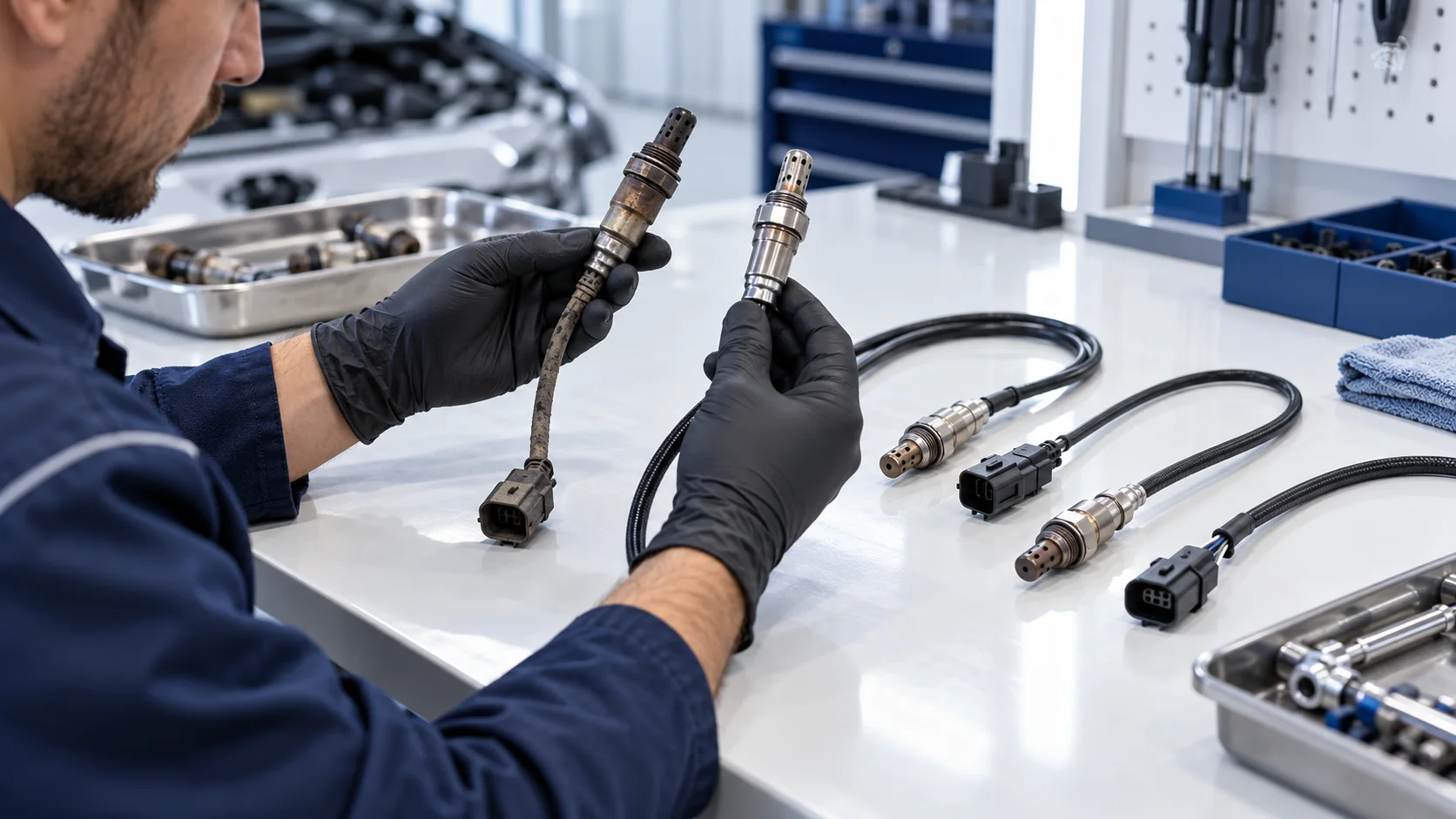

Examiner systématiquement les détails du connecteur et du câble

Face du connecteur et codage

Comparez la face d'accouplement, les positions de codage, la direction du verrou et le nombre de broches. Les photos doivent être de face par rapport au connecteur et suffisamment nettes pour montrer le codage. Des boîtiers similaires peuvent contenir des affectations de broches différentes, donc la forme du connecteur est un contrôle de rejet plutôt qu'une preuve finale.

Longueur du câble et clips de cheminement

Mesurez le long du chemin du câble sans l'étirer. Confirmez les gaines thermorétractables, les passe-fils et les positions des clips. Un faisceau trop court peut charger les bornes ; un faisceau trop long peut entrer en contact avec l'échappement ou des composants mobiles. Les faisceaux de forme directe ne doivent pas être coupés pour compenser une mauvaise sélection de catalogue.

Filetage, hexagone et écran

Le filetage et l'hexagone déterminent l'interface d'installation, tandis que la géométrie de l'écran affecte l'exposition à l'échappement et le dégagement. Ces dimensions doivent correspondre, mais leur correspondance ne prouve pas la compatibilité d'étalonnage ou de circuit.

Lorsqu'un capteur universel est un candidat approprié

Envisagez un capteur universel uniquement lorsque le fabricant répertorie la technologie et l'application, fournit une méthode d'épissure environnementale approuvée et une identification claire du circuit. Universel signifie que le connecteur n'est pas préinstallé ; cela ne signifie pas une compatibilité illimitée avec le véhicule. Ne réutilisez pas un connecteur endommagé par la chaleur et n'épissez pas près de l'échappement.

Scénario composite : le même nom de modèle cache deux systèmes d'échappement

Scénario d'ingénierie composite : un acheteur sélectionne par modèle et année, mais le catalogue affiche différents capteurs amont pour deux moteurs et configurations d'émissions régionales. Les photos des connecteurs se ressemblent. La vérification du code moteur, de l'étiquette d'émissions, de la position et du numéro OE permet de résoudre le candidat correct avant l'installation. Il s'agit d'un modèle de sélection composite, et non d'une déclaration d'adaptation Sunhyings ou d'un cas client.

Vérifier la pièce livrée avant l'installation

Faites correspondre le numéro de colis à la commande et comparez le capteur avec l'enregistrement approuvé tant que les deux sont retournables. Vérifiez l'étiquette, le connecteur, les broches, le fil, les clips, le filetage, le blindage et les instructions fournies. Ne contaminez pas l'extrémité de détection et n'installez pas une pièce simplement pour tester si elle s'adapte. Photographiez les écarts et arrêtez-vous si le colis, le catalogue et la pièce physique ne correspondent pas.

Constituer un dossier de prévention des retours

Conservez le résultat du catalogue ou la révision de devis, la référence OE, l'identité complète du véhicule, l'étiquette d'émissions, la position exacte et les photos de comparaison avec la commande. Pour une réclamation d'installation, ajoutez les codes d'origine, la base de diagnostic, l'étiquette du colis livré et les images du connecteur et du cheminement. Cela sépare un conflit de catalogue d'un défaut de circuit, d'un dommage d'installation ou d'une condition moteur non résolue.

Un vendeur responsable ne doit pas convertir des informations incomplètes en une déclaration d'adaptation garantie. Lorsqu'un champ obligatoire est manquant, le résultat correct est Examen d'adaptation en attente. La même règle s'applique aux acheteurs en gros : approuvez les données d'application par révision et exigez une notification avant qu'un fournisseur n'étende ou ne modifie la couverture.

N'utilisez pas le code défaut comme numéro de pièce

Un code peut identifier une banque, une position, un circuit ou une condition surveillée, mais il n'encode pas le connecteur, la longueur de câble, la technologie ou la référence OE. P0420/P0430 n'identifie pas du tout un capteur d'oxygène de remplacement. Enregistrez les codes comme preuve de diagnostic, puis complétez l'identification indépendante de l'équipement avant de sélectionner une pièce.

Gardez le diagnostic et l'équipement comme des approbations distinctes

La première approbation détermine si le remplacement est justifié ; la seconde indique quelle pièce exacte est compatible. Réussir l'une ne garantit pas l'autre. Ce système à deux étapes réduit les erreurs courantes consistant à commander le bon capteur pour la mauvaise position ou à commander une pièce parfaitement adaptée à un défaut causé par le câblage, une fuite ou le contrôle du carburant.

Utilisez une séquence de données fixe avant de rechercher un catalogue

La séquence de sélection la plus sûre commence par l'identité du véhicule et la position exacte de l'échappement, puis passe aux preuves OE/application et enfin à la confirmation physique et électrique. Commencer par une photo du connecteur ou un code défaut inverse cette séquence et encourage des choix visuellement similaires mais incompatibles.

Traitez un numéro OE comme une référence, pas une conclusion complète

Un numéro OE lisible provenant de la pièce retirée peut fortement ancrer la recherche, mais les remplacements, les réparations antérieures et les variantes spécifiques au marché comptent toujours. Une référence croisée aftermarket est un mappage candidat créé par un propriétaire de catalogue. Elle ne prouve pas automatiquement un comportement électrique, un connecteur, un conducteur ou chaque ligne d'application identique.

Identifiez la technologie du capteur avant de comparer les fils ou le prix

Les capteurs à bande étroite en zircone signalent autour d'une transition riche/pauvre. Les capteurs à large bande ou à rapport air-carburant utilisent une stratégie de cellule de pompage contrôlée et une électronique plus complexe. Les conceptions en dioxyde de titane fonctionnent différemment de la zircone. Le contrôleur du véhicule et le capteur forment un système apparié ; la technologie ne peut pas être convertie en épissant un connecteur différent.

Effectuez la vérification de l'interface physique

Utilisez des photos claires sous le même angle et des mesures uniquement après avoir établi la fiche d'application. Comparez la face du connecteur plutôt que l'arrière du boîtier, comptez et localisez les bornes, examinez les détrompeurs et les dispositifs de verrouillage, et vérifiez la longueur du fil le long du chemin prévu. Le diamètre du filetage seul ne prouve pas le pas, le siège, le blindage ou l'étalonnage corrects.

Le montage direct et l'universel sont des décisions d'ingénierie différentes

Un capteur à ajustement direct fournit un connecteur d'application et doit s'installer sans couper ni re-coder le faisceau. Un capteur universel peut nécessiter une procédure approuvée de transfert de connecteur ou d'épissure, mais il doit toujours correspondre à la technologie et au circuit. Les couleurs de fil ne sont pas un brochage universel. Si la compatibilité exacte et une méthode de jonction durable pour l'environnement ne sont pas documentées, sélectionnez une pièce à ajustement direct vérifiée.

Comparez les fournisseurs uniquement après avoir passé les contrôles d'ajustement obligatoires

Le prix, la garantie et les délais ne peuvent compenser une identité d'adaptation non résolue. Exigez d'abord un tableau d'application contrôlé, une spécification de pièce, des preuves de validation, un contrôle de production et une traçabilité. Comparez ensuite les conditions commerciales pour les candidats retenus.

Cas composite : le conflit entre la référence croisée OE et la preuve du connecteur

Scénario d'approvisionnement composite : Deux catalogues de fournisseurs associent le même candidat OE à des connecteurs différents. L'acheteur ne choisit pas l'annonce la moins chère. Le moteur du véhicule, la configuration des émissions et la position exacte sont confirmés, puis les dessins des connecteurs et les révisions d'application sont demandés. L'une des correspondances appartient à une variante de marché différente et est retirée du devis.

L'exemple montre pourquoi une référence croisée est un candidat, pas une preuve d'interchangeabilité. Elle est composite et ne décrit pas un fournisseur ou un client Sunhyings.

Cas d'atelier composite : un capteur universel est rejeté avant le raccordement

Scénario d'atelier composite : Un capteur universel a le même nombre de fils que l'unité à large bande retirée, mais la documentation n'identifie pas la technologie compatible ni les fonctions des broches. L'installateur s'arrête plutôt que de faire correspondre les couleurs. Un capteur direct vérifié avec le connecteur, le faisceau et l'historique d'application corrects est sélectionné.

La décision évite d'expérimenter sur un circuit de contrôle des émissions. Elle ne prétend pas que tout capteur universel est inadapté ; elle montre qu'un montage universel nécessite une compatibilité électrique documentée et une méthode de raccordement approuvée.

Enregistrement de la sélection finale avant achat

• Identité du véhicule, moteur, VIN/construction et marché/émissions
• Position de la sonde/banc et base de diagnostic
• Numéro OE ou source de référence croisée contrôlée et révision
• Exigences technologiques et électriques/chauffage
• Filetage, blindage, connecteur, broches, conducteur et clips
• Méthode d'installation directe ou universelle
• Spécification fournisseur, validation, traçabilité et preuve de garantie
• Toute information indisponible marquée DONNÉES NON DISPONIBLES et laissée en suspens

Résoudre les conflits de catalogue avant d'approuver la commande

Les conflits ne sont pas des exceptions rares à cacher. Ce sont des signaux que l'enregistrement de sélection est incomplet, qu'une source est obsolète ou que l'application présente une variante authentique. Créez un état d'attente plutôt que de laisser le canal de vente choisir la ligne qui produit un résultat.

Enregistrez le propriétaire du conflit, les sources examinées, la décision, la date et les lignes concernées. Si la source ne peut pas être résolue, marquez le mappage comme bloqué. Cela empêche la même incertitude de réapparaître dans le commerce électronique, les devis, la préparation de commandes et l'analyse de garantie.

Un échantillon approuvé doit tester le produit, les données d'application et l'emballage ensemble

Un capteur qui se visse dans un bouchon n'a pas passé un examen complet d'échantillon. Définissez la pièce/révision candidate, les applications et positions exactes, le lot d'échantillon et les critères d'acceptation avant l'inspection. L'échantillon approuvé doit être traçable jusqu'à la conception, le processus et le site de production ultérieurs, ou les modifications doivent déclencher un examen.

Vérifier à nouveau la sélection à la réception et à l'installation

L'approbation du catalogue ne supprime pas le risque d'erreur d'emballage ou de picking. À la réception, comparez l'étiquette, la pièce, le lot/la date et l'emballage avec le bon de commande. Avant l'installation, comparez l'ancienne et la nouvelle pièce dans leur contexte et confirmez l'enregistrement de l'application/position. Maintenez les capuchons de protection en place jusqu'à l'installation et empêchez toute contamination de l'extrémité de détection.

Si le connecteur, le câble, le filetage ou le blindage est en conflit, ne modifiez pas la pièce. Photographiez l'inadéquation complète, conservez les étiquettes et demandez une enquête sur les données/produit. La séparation entre erreur de catalogue, erreur d'emballage et non-conformité produit améliore les actions correctives et protège le stock valide.

Modèle de demande de devis pour une sélection exacte de capteur d'oxygène

Sunhyings peut examiner une demande de devis soumise pour évaluer la faisabilité d'approvisionnement. L'existence de ce processus ne confirme pas le stock, l'adaptation, le prix, la quantité minimale de commande, le délai de livraison ou la certification pour un numéro de pièce non examiné.

Échecs de sélection courants et les preuves qui les empêchent

Le processus de sélection optimal est délibérément conservateur : une commande en attente est préférable à un faisceau modifié, à un connecteur endommagé ou à une réparation d'émissions répétée. Lorsque des informations exactes manquent, demandez-les et conservez le champ sans réponse. Ne laissez pas une interface e-commerce remplacer silencieusement des données inconnues de moteur, de position ou d'émissions par une valeur par défaut trop large.

Après l'installation, confirmez que la pièce sélectionnée suit le cheminement d'origine, que le connecteur se verrouille, que l'échappement est étanche et que la réponse spécifique à la technologie est plausible. Complétez le moniteur légal applicable. Si le code d'origine revient, rouvrez le diagnostic et les enregistrements de sélection plutôt que de supposer que le nouveau capteur est défectueux ou que la correspondance du catalogue prouve que le véhicule n'a pas d'autre panne.

Pour un distributeur, remontez chaque conflit de catalogue confirmé à la base de données d'application contrôlée et au stock concerné. Un retour corrigé sans correction de données laisse la même erreur active pour le prochain acheteur.

L'autorisation d'achat finale doit nommer la pièce et la révision exactes approuvées, et non seulement une famille de fournisseurs. Si un champ d'identité obligatoire change avant l'expédition, rouvrez la vérification de sélection plutôt que de reporter automatiquement l'approbation.
