Boulons ASTM F3125 grade 144 : styles, plage de dimensions et points de contrôle à l'approvisionnement

Styles de boulons ASTM F3125 Grade 144, limites de taille de 1/2–1-1/4 in., différences avec la F3148, restrictions de revêtement et contrôles d'approvisionnement expliqués.

Cette distinction est importante car le même groupe de résistance 144 ksi comprend des produits qui ne sont pas interchangeables. Une vis à tête hexagonale lourde ASTM F3125 Grade 144, un ensemble à tête cassante F3125 Grade 144TC et un ensemble à cannelures fixes ASTM F3148 Grade 144 ont des identités produit et des configurations d'installation différentes. Spécifier uniquement des “ vis de structure Grade 144 ” laisse des décisions importantes en suspens.

Quand la Grade 144 est-elle entrée dans l'ASTM F3125 ?

La Grade 144 n'a pas été introduite pour la première fois dans l'ASTM F3125/F3125M-26. Le domaine d'application publié de la édition 2023 a identifié les classes de résistance de la série pouces 120 ksi et 150 ksi, tandis que l' édition 2025 incluait déjà la nuance supplémentaire 144 ksi. L' édition 2026 la conserve.

Il existe une autre source potentielle de confusion : ASTM F3148 traite d'un ensemble de boulonnerie structurelle à cannelures fixes de nuance 144 distinct. Il ne s'agit pas simplement d'un autre nom pour F3125 Grade 144TC. Une spécification de projet historique qui exige explicitement F3148 ne doit pas être convertie en F3125 simplement parce que les deux familles de produits utilisent la même classification nominale de résistance à la traction.

La règle pratique consiste à identifier la désignation complète de la norme avant de comparer les prix ou d'accepter une substitution. Le catalogue ASTM actuel identifie F3125/F3125M-26, mais un contrat peut exiger une édition différente. Toute modification proposée de cette base de référence relève du processus d'approbation du projet, et non de l'interprétation par le fournisseur d'un numéro de nuance.

Grade 144 tête hexagonale lourde, tête cassante et cannelures fixes : quelles différences ?

La différence la plus importante entre les configurations de nuance 144 n'est pas la classification nominale de résistance à la traction. C'est l'agencement physique de l'élément de fixation et le système d'installation pour lequel le produit est spécifié.

RCSC 2025 classe les produits suivants dans le groupe 144 :

Désignation du produitConfigurationConséquence sur l'approvisionnement
ASTM F3125 Grade 144Boulon structural à tête hexagonale lourdePréciser les dimensions du boulon, les écrous et rondelles compatibles, la finition et les exigences d'installation applicables.
ASTM F3125 Grade 144TCEnsemble apparié à contrôle de tension à rupture d'emboutCommander l'ensemble apparié spécifié et vérifier le système d'installation à rupture d'embout ainsi que la documentation.
ASTM F3148 Grade 144Ensemble apparié à cannelures fixesIdentifier séparément la norme F3148 et vérifier sa méthode d'installation dédiée ainsi que les exigences relatives à l'ensemble.

Pour un boulon à tête hexagonale lourde, le serrage s'effectue selon une méthode de mise en œuvre autorisée pour l'assemblage structural spécifié. La géométrie de sa tête hexagonale lourde est régie par les exigences dimensionnelles applicables aux boulonnerie de structure. Le boulon nécessite toujours des composants d'accouplement compatibles ; sa nuance et la forme de sa tête ne suffisent pas à établir si l'assemblage réalisé est adapté.

Un assemblage de nuance 144TC possède une extrémité cannelée conçue pour se séparer lors de l'installation selon la méthode de contrôle de tension par rupture de l'embout applicable. Il s'agit d'un assemblage apparié et non d'un ensemble libre de composants individuellement interchangeables. Les caractéristiques du boulon, de l'écrou, de la rondelle, de la finition et de la lubrification doivent être compatibles avec le système d'installation prévu.

Un assemblage à cannelures fixes F3148 fonctionne différemment. Ses cannelures sont conçues pour rester en place après l'installation, et la spécification produit applicable décrit un serrage couple-angle. Un assemblage à cannelures fixes ne peut donc pas être traité comme un assemblage de nuance 144TC simplement parce qu'une clé à chocs motorisée engage une cannelure à l'extrémité du boulon.

Même la forme visible de la tête ne suffit pas à résoudre toutes les distinctions. Les commentaires du RCSC reconnaissent que les assemblages appariés à rupture d'embout peuvent avoir des têtes rondes ou hexagonales lourdes. Par conséquent, un acheteur doit utiliser conjointement la désignation du produit, la configuration des cannelures, les marquages pertinents, la documentation du fabricant et la norme applicable, plutôt que d'identifier l'ensemble du système à partir d'une photographie.

Les types 1 et 3 sont des classifications de matériau, et non des styles alternatifs

La nuance 144 comporte également des classifications de matériau de type 1 et de type 3.

Type 1 couvre des familles de matériaux en acier au carbone et en acier allié spécifiées, y compris les compositions contenant du bore autorisées. Type 3 identifie les aciers présentant des caractéristiques de résistance aux intempéries et une meilleure résistance à la corrosion atmosphérique.

Le type 3 ne constitue pas une garantie inconditionnelle de résistance à la corrosion. L'adéquation réelle dépend de l'exposition environnementale, de la rétention d'humidité, des détails d'assemblage, de la finition protectrice et de la stratégie de protection contre la corrosion du projet. Le choix du type 3 n'élimine pas non plus la nécessité d'associer les écrous et rondelles appropriés.

Les commentaires du RCSC 2025 expliquent que, lorsqu'un type n'est pas spécifié, le fabricant peut avoir la latitude de fournir l'un ou l'autre des types autorisés. Un acheteur exigeant une catégorie de matériau particulière doit donc la préciser explicitement plutôt que de se fier à une supposition sur ce que signifie habituellement “ nuance 144 ”.

La composition chimique et l'ensemble des critères d'acceptation doivent toujours être vérifiés par rapport à l'édition ASTM applicable. Une simple description de famille de matériaux ne prouve pas qu'un lot de production donné satisfait aux propriétés chimiques ou mécaniques requises.

Dans une demande d'illustration, le cahier des charges n'indique que le grade 144 et le devis propose un système à cannelures fixes là où un ensemble à rupture prédéterminée (twist-off) était prévu. Le groupe de résistance n'a pas permis d'identifier le produit. Confirmez la spécification complète, le style et le système d'installation avant de comparer les composants ou les prix. Conservez le identité de l'assemblage et enregistrements justificatifs liés à cette configuration exacte.

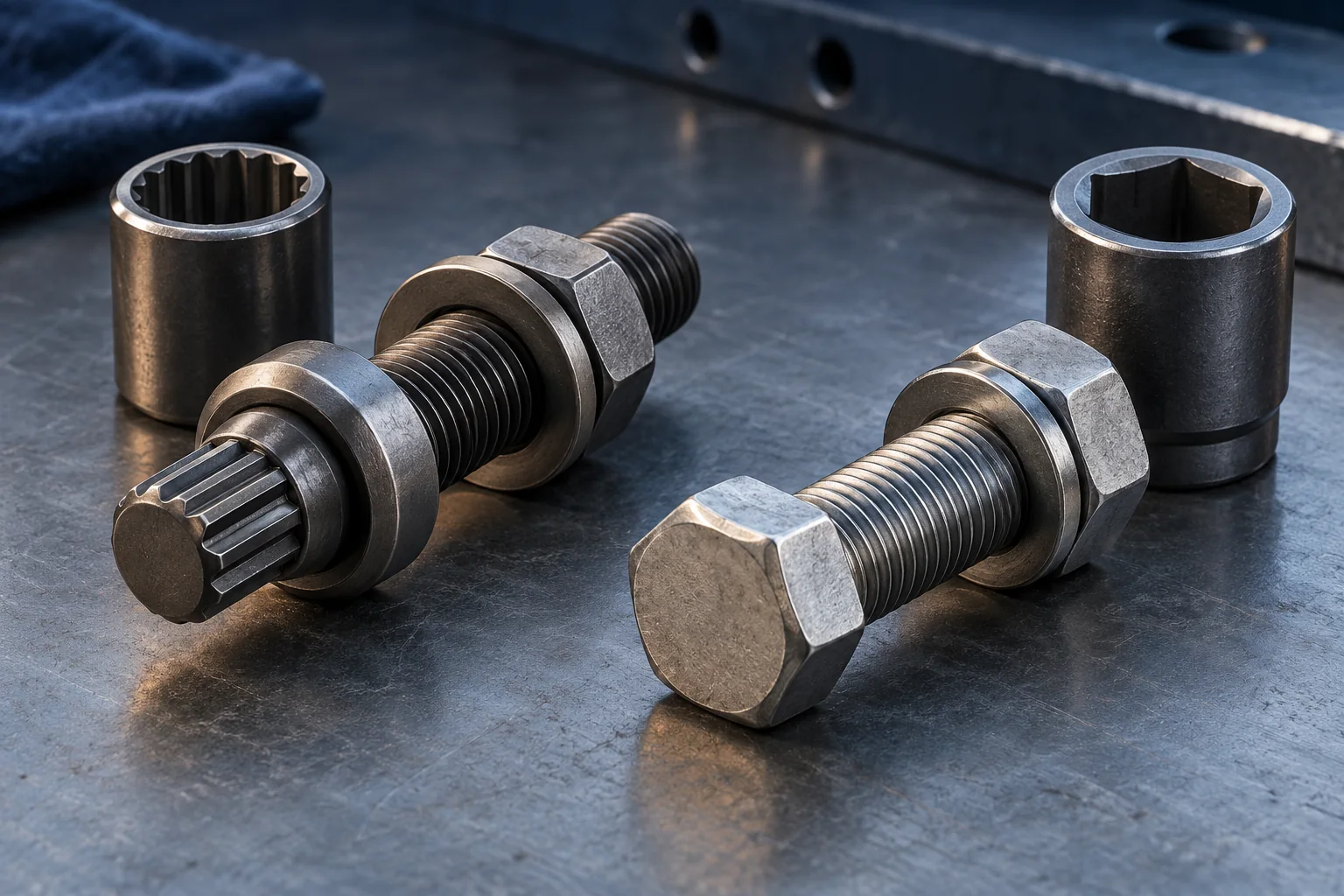

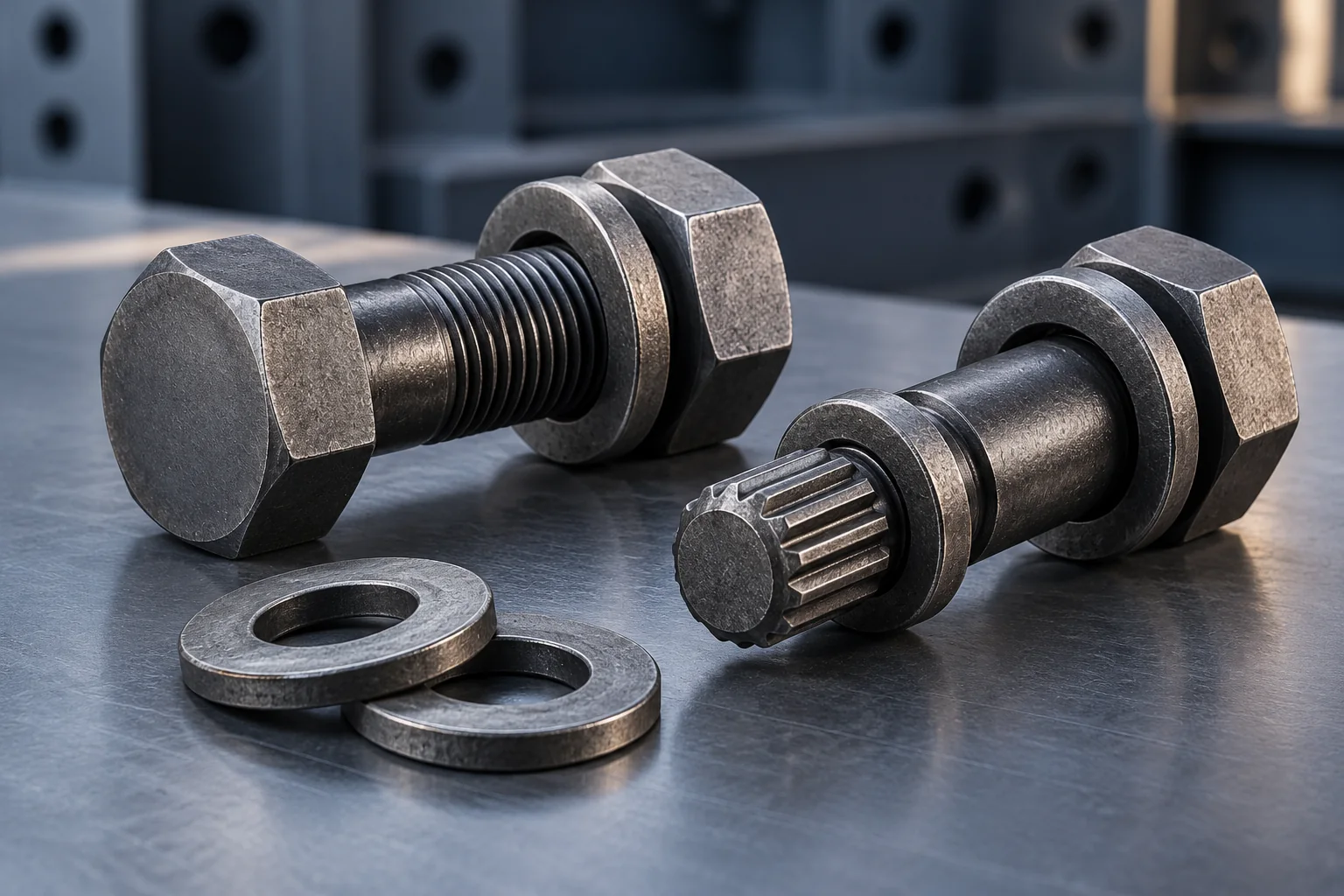

Boulon de tension à extrémité cannelée à côté d'un boulon hexagonal lourd et de douilles
Boulon de contrôle de tension à embout cannelé à côté d'un boulon hexagonal lourd et de douilles. Disposition illustrative ; l'aspect ne permet pas d'établir la nuance ni la conformité du produit.

Quelle plage de dimensions la F3125 Grade 144 couvre-t-elle ?

Les boulons hexagonaux lourds et les ensembles à rupture d'embout ASTM F3125 Grade 144 ont une plage de diamètre nominal publiée de 1/2–1-1/4 in. Cette limite s'applique aux produits Grade 144 décrits dans le domaine d'application publié de la norme F3125.

Elle ne doit pas être confondue avec la plage plus large de 1/2–1-1/2 in. publiée pour les boulons hexagonaux lourds Grade A325 et Grade A490 dans la même famille F3125.

Il s'agit d'une distinction importante pour les achats. Le tableau général des tailles de boulons de structure d'un fournisseur peut regrouper plusieurs grades, mais une dimension figurant dans ce tableau n'est pas nécessairement disponible ou autorisée pour chaque grade.

La RCSC 2025 comprend également des tableaux couvrant plusieurs groupes de résistance et diamètres nominaux. Un tel tableau ne peut pas étendre de manière autonome la plage de diamètres spécifiée par la norme produit ASTM. L'applicabilité du domaine d'application du produit doit être établie avant d'utiliser une valeur d'installation ou de vérification au niveau du groupe.

Le diamètre nominal ne constitue qu'un seul critère d'acceptation dimensionnelle

Dans la plage autorisée, l'acheteur doit néanmoins spécifier la longueur de boulon requise et vérifier son adéquation à l'assemblage.

La géométrie d'un boulon de structure ne se résume pas à un diamètre nominal. Les points importants comprennent les dimensions de tête, la longueur filetée, la tige non filetée, l'épaisseur de serrage, la disposition des rondelles et un engagement de filetage suffisant après installation.

Par exemple, deux boulons de même diamètre nominal et de même longueur totale peuvent ne pas convenir au même assemblage si leurs configurations de filetage diffèrent. Lorsque la conception de l'assemblage exige que les filets soient exclus d'un plan de cisaillement, la position de la partie filetée fait partie de la sélection dimensionnelle.

La RCSC identifie l'ASME B18.2.6 comme la norme dimensionnelle applicable à ces configurations de boulonnerie de structure, tandis que ses dispositions relatives à la longueur de boulon et à l'engagement du filetage répondent aux besoins de l'assemblage installé. Celles-ci sont distinctes de la plage de diamètres de base de la nuance. Les tolérances de longueur exactes, les configurations de filetage et les tolérances dimensionnelles doivent être obtenues à partir de la norme applicable et de la documentation produit, et non déduites d'une illustration de catalogue générique.

Exemple hypothétique : Un acheteur EPC reçoit une demande pour un boulon à tête hexagonale lourde ASTM F3125 Grade 144 d'un diamètre nominal de 1-1/2 in. L'équipe achats remarque que des boulons de 1-1/2 in. figurent dans d'autres listes de boulons de structure et suppose que cette taille peut également être commandée en Grade 144.

Le domaine d'application publié de la F3125 Grade 144 ne soutient pas cette hypothèse. Le diamètre demandé dépasse la limite supérieure de 1-1/4 in. indiquée pour la nuance.

La réponse appropriée n'est pas de requalifier l'article en Grade A490, de choisir un assemblage F3148 ni d'approuver un autre diamètre nominal sans examen. Chacune de ces options modifierait un aspect de la spécification technique. L'acheteur doit renvoyer l'écart à l'ingénieur responsable afin qu'une spécification produit adaptée et explicitement approuvée puisse être établie.

Cet exemple illustre un conflit de spécification, et non une limitation produit testée ni une substitution approuvée.

Un acheteur hypothétique recopie une taille d'un tableau général A325/A490 dans une demande Grade 144. Le nom de famille F3125 partagé n'étend pas la plage publiée de chaque nuance. Vérifiez le domaine d'application réel du Grade 144 avant de commander et renvoyez tout conflit à l'ingénieur. Ne résolvez pas une taille hors domaine en changeant silencieusement de nuance ou de système d'assemblage.

Pourquoi 144 ksi ne suffit pas à définir la spécification de boulonnerie de structure

Une classification de résistance à la traction minimale de 144 ksi décrit une caractéristique mécanique du produit de fixation. Elle ne correspond pas à la précontrainte d'installation requise du boulon, à la charge de traction admissible d'un assemblage réalisé, ni à une valeur universelle de couple de serrage.

La distinction est fondamentale. La résistance du produit est établie par les exigences ASTM applicables, tandis que l'assemblage structurel doit être conçu et installé selon ses exigences d'ingénierie et de projet applicables. La géométrie de l'assemblage, le chargement, les exigences de précontrainte, le type d'assemblage, la méthode d'installation et les responsabilités d'inspection ne peuvent pas être déduits du seul numéro de nuance.

Le RCSC Spécification pour les assemblages structuraux utilisant des boulons à haute résistance traite de ces considérations relatives à l'assemblage installé. Son édition 2025 reconnaît les produits du Groupe 144, mais elle ne rend pas pour autant tout assemblage du Groupe 144 approprié à chaque connexion ou méthode d'installation.

Écrous, rondelles et Type de matériau correspondants

L'écrou sélectionné doit satisfaire aux exigences applicables pour le Groupe de boulons, le Type de matériau et l'état de revêtement.

La norme RCSC 2025 fournit un exemple utile de l'interaction de ces variables. Pour les Groupes 144 et 150, son tableau des écrous autorisés identifie les nuances ASTM A563 DH ou DH3 pour les boulons Type 1 à finition brute, DH pour l'état revêtu Type 1 autorisé indiqué, et DH3 pour les boulons Type 3 à finition brute. Certaines substitutions par ASTM A194 Grade 2H sont traitées séparément.

Ces éléments ne constituent pas une autorisation générale de mélanger les nuances d'écrous, les Types de matériau et les finitions. Ils démontrent pourquoi un acheteur a besoin de la spécification exacte de l'assemblage plutôt que d'une simple déclaration selon laquelle l'écrou possède une résistance suffisante.

La rondelle a également un rôle défini. La norme RCSC traite des rondelles trempées ASTM F436 et exige que le Type de rondelle corresponde au Type de boulon. D'autres configurations de rondelles, notamment les dispositifs indicateurs de tension directe et les rondelles d'appui spécialisées, ont leurs propres exigences.

Si un fournisseur propose des composants différents, l'acheteur doit exiger la confirmation que la combinaison complète est autorisée par les exigences applicables. Un diamètre nominal de filetage identique ne suffit pas.

Le choix du revêtement peut modifier l'assemblage acceptable

La nuance 144 ne doit pas être simplement décrite comme “ galvanisable ” ou “ non galvanisable ”.”

La norme RCSC 2025 autorise des dispositions de galvanisation spécifiées pour les composants de boulonnerie à tête hexagonale lourde de nuance 144, sous réserve des exigences applicables de procédé et d'assemblage. Ses règles incluent des exigences relatives aux méthodes de galvanisation, aux surépaisseurs de filetage des écrous et aux composants compatibles.

Toutefois, la galvanisation à chaud n'est pas autorisée pour les assemblages de boulonnerie appariés à extrémité cannelée selon la RCSC 2025, quel que soit leur groupe. Cette distinction inclut les systèmes à extrémité cannelée de nuance 144 évoqués précédemment.

La galvanisation mécanique des assemblages à tête cassante et à cannelures fixes est soumise aux directives et à l'autorisation du fabricant selon les spécifications de produit respectives. Les revêtements à paillettes de zinc relèvent d'un cadre d'exigences distinct et ne doivent pas être considérés comme interchangeables avec la galvanisation à chaud ou mécanique.

La raison technique de ces restrictions va au-delà de la protection visible contre la corrosion. Le revêtement influe sur l'ajustement du filetage et le frottement. Lorsque les écrous sont retaraudés pour tenir compte d'un revêtement, l'engagement effectif du filetage et la résistance à l'arrachement doivent rester suffisants. Les modifications de lubrification et de frottement du filetage influent également sur la relation entre le couple appliqué et la précontrainte développée dans le boulon.

Pour cette raison, les composants de boulonnerie à haute résistance revêtus doivent être évalués comme l'assemblage apparié approprié, et non comme des éléments finis indépendamment puis assemblés sans vérification de compatibilité. Un acheteur qui spécifie un revêtement doit également spécifier les écrous, rondelles, conditions de lubrification et essais ou documents d'assemblage requis correspondants autorisés.

Conformité du produit et vérification de l'installation : deux preuves distinctes

Un marquage sur la tête de boulon peut aider à identifier la nuance et le fabricant, mais il ne peut établir la composition chimique complète, les résultats d'essais mécaniques ni le statut d'acceptation d'un lot particulier.

De même, un rapport d'essai matière ou une déclaration du fournisseur doit être évalué pour ce qu'il démontre réellement. Un rapport portant uniquement sur la matière première ne constitue pas automatiquement la preuve que le boulon fini et ses composants d'accouplement assemblés satisfont à toutes les exigences applicables.

La norme RCSC 2025 exige que les rapports d'essai pertinents documentant la conformité des composants de boulonnerie et des assemblages appariés soient mis à la disposition de l'ingénieur responsable et de l'inspecteur avant l'assemblage ou le montage de la charpente métallique. Les spécifications de produit applicables déterminent les essais produit requis et les critères d'acceptation.

La vérification avant installation répond à un autre objectif. Lorsqu'elle est requise, elle contrôle le comportement d'assemblages de boulonnerie représentatifs avec la méthode et les conditions d'installation spécifiées. Elle ne remplace pas les preuves de conformité produit du fabricant, et un rapport d'essai produit ne dispense pas de la vérification d'installation applicable au projet.

L'acheteur doit donc distinguer trois questions : le produit livré est-il correctement identifié ? La documentation établit-elle la conformité aux exigences applicables au produit et à l'assemblage ? Le joint installé a-t-il été vérifié selon les exigences du projet en vigueur ?

Ces questions sont liées, mais elles ne sont pas interchangeables.

Contrôles d'achat et de réception de la Grade 144

La façon la plus sûre d'acheter de la boulonnerie de grade 144 est de transformer la décision d'ingénierie en une commande qui identifie de manière unique le produit et l'assemblage requis.

Une demande de devis utile pour le grade 144 doit établir les informations suivantes :

  1. Norme et édition applicables. Indiquez ASTM F3125/F3125M et l'édition exigée par le projet, ou ASTM F3148 lorsque l'ingénieur spécifie réellement ce système distinct à cannelures fixes. Identifiez toute édition RCSC applicable et les exigences supplémentaires du projet.
  2. Grade, type et style. Spécifiez le grade 144, le type 1 ou le type 3, et la configuration requise : tête hexagonale lourde, grade 144TC à tête cassante (twist-off) ou F3148 à cannelures fixes. Une demande contenant uniquement “ grade 144 ” ne suffit pas à identifier l'assemblage visé.
  3. Dimensions et configuration exactes. Indiquez le diamètre nominal en pouces, la longueur requise, la configuration de filetage et de tête applicable, ainsi que toute restriction sur la position ou l'engagement du filetage établie par la conception de l'assemblage. Vérifiez le diamètre par rapport au domaine d'application publié du grade avant de demander un prix.
  4. Finition et revêtement. Précisez si l'assemblage requis est nu ou revêtu et identifiez le procédé de revêtement ainsi que la spécification applicable. Pour un produit revêtu, confirmez sa compatibilité avec la configuration de grade 144 retenue plutôt que de supposer que l'autorisation s'applique d'un style à l'autre.
  5. Composants associés. Spécifiez les écrous et rondelles requis, y compris leurs normes, grades, types et états de finition applicables. Pour les assemblages appariés, définissez la fourniture complète et tout composant sous contrôle du fabricant requis.
  6. Exigences d'inspection et documentaires. Identifier les rapports d'essai produit requis, la traçabilité des lots ou des bains, la vérification du marquage applicable, les preuves d'essai de revêtement ou d'assemblage, ainsi que tout document d'inspection ou de réception supplémentaire exigé par le contrat. Distinguer les exigences du projet des documents facultatifs demandés pour la commodité des achats.
  7. Quantité et périmètre de livraison. Indiquer la quantité requise et préciser si la commande porte sur des vis à tête hexagonale lourdes individuelles, sur des assemblages de boulonnerie complets et appariés, ou sur des composants spécifiés séparément. Confirmer le périmètre d'approvisionnement exact et la documentation disponible avant de finaliser le bon de commande.

Lors de l'inspection à réception, la description d'achat doit être comparée au marquage du produit livré, à l'identification de l'emballage, à la configuration des composants, à l'état du revêtement et à la documentation traçable. Un rapport portant le bon numéro de norme ne suffit pas s'il décrit une nuance, un Type, un assemblage ou un lot de production différents.

L'inspection physique doit également rechercher les écarts manifestes entre la configuration commandée et la configuration livrée. Une cannelure fixe présentée comme un assemblage à rupture, un revêtement non approuvé ou une vis hors du périmètre dimensionnel spécifié doivent être identifiés avant que les pièces n'entrent dans le processus d'installation.

En cas d'écart, la réponse appropriée consiste à isoler le matériel concerné pour un traitement technique et contractuel. Le personnel de réception ne doit pas approuver de sa propre initiative un élément de fixation structurel de substitution au seul motif que la désignation de résistance semble similaire.

Pour une source Grade 144 non familière, la vérification du fournisseur doit établir si le fabricant peut fournir la configuration exacte spécifiée et apporter les preuves de conformité requises. Les informations de catalogue d'un autre fabricant peuvent aider à expliquer les catégories de produits, mais elles ne peuvent pas prouver que les vis Grade 144 d'un fournisseur donné ont été fabriquées, testées ou approuvées.

L'objectif d'achat global est simple : une désignation Grade 144 n'est utile que si elle conduit à un produit identifiable correspondant à la spécification d'ingénierie et vérifiable à la livraison. Lorsque le style, la taille, le Type, la finition ou la base documentaire restent non résolus, ces incertitudes doivent être levées avant l'émission de la commande.

Base technique de référence : Pages de périmètre publiées par l'ASTM pour F3125/F3125M-23, F3125/F3125M-25et F3125/F3125M-26; le domaine d'application publié de ASTM F3148-17a(2024); et la RCSC 2025 Specification for Structural Joints Using High-Strength Bolts, notamment ses dispositions sur les désignations de groupe, les composants associés, les dimensions, les revêtements, les rapports d'essai et la vérification de l'installation. L'acceptation détaillée d'un produit selon une édition ASTM particulière exige les exigences contrôlées applicables et des preuves spécifiques au lot.

Questions fréquemment posées

Les F3125 Grade 144TC et F3148 sont-ils le même produit ?

Non. Ils identifient des systèmes d'assemblage différents. Confirmez la configuration à rupture (twist-off) ou à cannelures fixes (fixed-spline) ainsi que les exigences produit et d'installation applicables.

La plage de dimensions F3125 A325 s'applique-t-elle au grade 144 ?

Non. Vérifiez la portée publiée propre à chaque nuance. Un catalogue multi-nuances ou un tableau d'installation n'étend pas la gamme de produits.

La nuance 144 a-t-elle été introduite pour la première fois dans la norme F3125 en 2026 ?

Non. Le périmètre publié de 2025 l'incluait déjà. Utilisez l'édition applicable à la commande et vérifiez séparément le style de produit prévu.
