Lista de verificación de dibujo técnico para tuercas personalizadas: rosca, tolerancia, material, recubrimiento y acabado
Un dibujo de tuerca personalizada es más que un archivo de forma. Es la línea base técnica para cotización, revisión de fabricabilidad, muestreo, inspección, recubrimiento, pruebas funcionales y aprobación de producción.
Si el dibujo no define claramente la rosca, tolerancia, material, recubrimiento, acabado, función y alcance de inspección, el proveedor puede cotizar el proceso incorrecto, fabricar una muestra que no pueda aprobarse o inspeccionar características que no son realmente críticas para la unión.
Un dibujo completo de tuerca personalizada debe definir rosca, tolerancia, material, recubrimiento, acabado, inspección y requisitos funcionales antes de la RFQ.

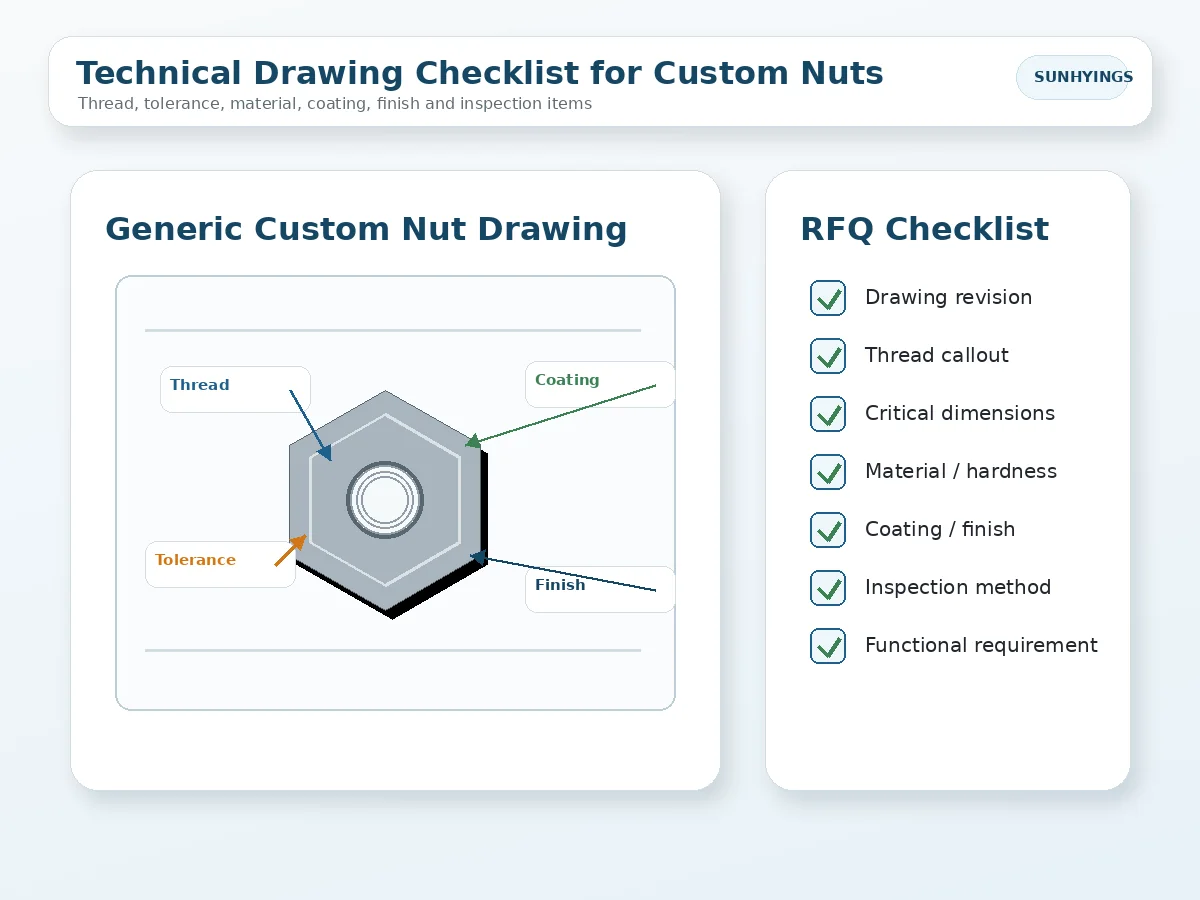

Ilustración de ingeniería conceptual únicamente; no es un dibujo real del cliente ni un documento de producción aprobado.
Respuesta rápida: ¿Qué debe incluir un dibujo técnico de una tuerca personalizada?
Un dibujo técnico útil de una tuerca personalizada debe incluir la última revisión del dibujo, número de pieza, tamaño de rosca, paso, tolerancia de rosca, dimensiones críticas, tolerancia general, material, dureza o clase de propiedad si se especifica, tratamiento térmico si es necesario, recubrimiento, acabado, requisito de rosca posterior al recubrimiento, método de inspección, requisito funcional y notas de aprobación.
El dibujo también debe estar respaldado por información de RFQ como aplicación, ubicación de montaje, tipo de unión, condición de la pieza acoplada, volumen anual, cantidad de muestra, embalaje y documentos requeridos. Algunos de estos datos pueden no aparecer directamente en el dibujo, pero el proveedor aún los necesita para revisar la ruta del proceso y el riesgo de producción. Para categorías de productos más amplias, los compradores también pueden revisar SUNHYINGS tuercas especiales personalizadas.
La regla más segura es simple: si el ajuste de la rosca, la resistencia, el recubrimiento, el par de apriete, la extracción, el par de extracción, el par predominante, el método de inspección o los documentos de aprobación son importantes para la aplicación, esos requisitos deben mostrarse en el dibujo o incluirse claramente en el paquete de RFQ. Si no se proporcionan, el proveedor debe marcarlos como necesita confirmación en lugar de tratar las suposiciones como hechos.
Designación de roscaTolerancia críticaMaterialRevestimiento / acabadoMétodo de inspección
Elemento del dibujo
Por qué es importante
Riesgo si falta
Acción del proveedor
Revisión del plano
Controla la línea base técnica
Se podría cotizar o producir una versión incorrecta
Confirmar el dibujo más reciente antes de la cotización
Designación de rosca
Controla el ajuste del montaje y la inspección con calibres
Rosca, paso o ajuste post-revestimiento incorrectos
Confirme tamaño, paso, tolerancia y condición del calibre
Dimensiones críticas
Define la función y el enfoque de la inspección
Muestra incorrecta o plan de inspección poco claro
Separe las dimensiones CTQ de las dimensiones generales
Material / dureza
Afecta la resistencia, conformabilidad y mecanizado
El proveedor puede asumir un material incorrecto
Confirme el grado del material, la clase de propiedad o la dureza si se especifica
Revestimiento / acabado
Afecta la corrosión, la apariencia y el ajuste de la rosca
Problema de ensamblaje posterior al recubrimiento
Confirme la condición final recubierta y el requisito de inspección
Requisito funcional
Define la carga de prueba, extracción, torque de extracción o torque predominante si se requiere
La forma de la pieza puede pasar, pero la función puede fallar
Confirme el tipo de unión, la pieza de acoplamiento y el modo de fallo
Método de inspección
Alinea la aceptación entre proveedor y comprador
Desacuerdo durante la aprobación de la muestra
Confirme el calibre, CMM, informe o alcance de la prueba funcional si es necesario
Por qué fallan los dibujos de tuercas personalizadas durante la RFQ o el muestreo
Las RFQ de tuercas personalizadas a menudo fallan por razones simples: el dibujo está incompleto, la foto de la muestra no coincide con el dibujo, el recubrimiento no está especificado, la tolerancia de la rosca no está clara, o el comprador y el proveedor están usando diferentes revisiones del dibujo.
Un proveedor generalmente puede cotizar una tuerca estándar a partir de una designación estándar. Una tuerca personalizada es diferente. La forma puede incluir una brida, un hombro, una proyección de soldadura, una característica de engaste, una característica de bloqueo, un orificio lateral, una ranura, una cara de apoyo especial o una rosca no estándar. Si esas características no se controlan claramente, el proveedor debe hacer preguntas, hacer suposiciones o cotizar con riesgo.
Alcance de cotización incorrecto
Si un dibujo muestra solo la forma exterior pero no define rosca, material, recubrimiento, tolerancia o cantidad, la cotización puede excluir mecanizado secundario, recubrimiento, inspección especial o documentos requeridos.
Ruta de muestra incorrecta
Un prototipo puede ser mecanizado por CNC, mientras que la producción puede requerir estampado en frío, roscado, recubrimiento u otros pasos de proceso. Si la ruta de la muestra difiere de la producción, se debe controlar el riesgo de aprobación.
Enfoque de inspección incorrecto
Si las dimensiones CTQ no se identifican, la inspección puede centrarse en dimensiones fáciles mientras se pasan por alto el ajuste de la rosca, la cara de apoyo, la proyección de soldadura, la geometría de engaste o la función de bloqueo.
Datos de dibujo faltantes
Posible problema de RFQ
Posible problema de muestra
Manejo correcto
Tolerancia de rosca no indicada
El proveedor puede cotizar con una suposición de rosca común
Desacuerdo en el calibre de rosca después del muestreo
Confirmar clase de rosca, método de calibración y condición de recubrimiento
Recubrimiento no especificado
La cotización puede excluir el tratamiento superficial
La tolerancia de la rosca o la expectativa de corrosión pueden fallar
Confirmar tipo de recubrimiento, condición final y alcance de inspección
Material no definido
El proveedor puede cotizar un material de fácil obtención
La resistencia, conformabilidad o comportamiento de mecanizado pueden no coincidir con la aplicación
Confirme el grado del material, norma, dureza o clase de propiedad si es necesario
Función de ensamblaje no proporcionada
El proveedor puede cotizar solo la forma de la pieza
La pieza puede encajar visualmente pero no cumplir con los requisitos de extracción, par de torsión o par dominante
Confirme el tipo de unión, la pieza de acoplamiento y el modo de fallo
Requisito de inspección no claro
La cotización puede no incluir informe dimensional o prueba funcional
Comprador y proveedor pueden no coincidir en los criterios de aceptación
Confirmar el alcance del informe, el método de calibre y el requisito de prueba si es necesario
Regla de revisión del proveedor
Un dibujo de tuerca personalizada debe revisarse para determinar su fabricabilidad, inspección, condición de recubrimiento y riesgo funcional. Un archivo de dibujo por sí solo no garantiza que la pieza pueda producirse sin aclaraciones. Cuando faltan datos, la respuesta profesional es “necesita confirmación”, no la sustitución automática por un material, tolerancia o recubrimiento común.
Revisión del dibujo, número de pieza y bloque de título: la línea base de la RFQ
El primer elemento en una lista de verificación de tuerca personalizada es el bloque de título. Puede parecer administrativo, pero controla la línea base de la cotización. Si la revisión del dibujo es incorrecta, cada discusión posterior sobre rosca, tolerancia, material y recubrimiento puede ser incorrecta.
Un proveedor debe saber qué dibujo está vigente, si la muestra coincide con ese dibujo y si el proyecto es para prototipo, aprobación de muestra, producción o reemplazo. Esto es especialmente importante para tuercas especiales fabricadas según plano, donde la revisión del dibujo controla la pieza cotizada e inspeccionada.
Número de dibujo, número de pieza y nivel de revisión
La RFQ debe identificar el número de dibujo, número de pieza y nivel de revisión. Si un comprador envía una foto de muestra y un dibujo antiguo, el proveedor debe preguntar cuál es el que controla. Si un dibujo actualizado cambia una rosca, brida, material o nota de recubrimiento, la cotización debe seguir la revisión actualizada.
Sistema de unidades, método de proyección y notas
El dibujo debe mostrar claramente el sistema de unidades, ya sea métrico o en pulgadas, y cualquier nota general que controle la interpretación. No se deben ignorar las tolerancias generales, el acabado superficial, el control de rebabas, el chaflán de bordes, las notas de inspección y las notas específicas del cliente.
Dibujo versus paquete de RFQ
El dibujo no siempre contiene todos los detalles comerciales o de aplicación. El volumen anual, la cantidad de muestra, el embalaje, la ubicación del ensamblaje y el alcance de los documentos requeridos pueden proporcionarse en el correo electrónico de la RFQ o en la especificación de compra. El proveedor debe revisar tanto el dibujo como el paquete de RFQ antes de cotizar.
Lista de verificación de rosca: tamaño, paso, clase, acoplamiento y método de calibración
La información de la rosca es una de las partes más importantes de un dibujo de tuerca personalizada. Una designación de rosca no debe reducirse a una simple etiqueta como “M8” o “1/2 pulgada” si el paso, la tolerancia, el recubrimiento o el acoplamiento son importantes.
El proveedor necesita suficientes datos de rosca para confirmar la fabricabilidad, el método de inspección y el ajuste post-recubrimiento. La información de la rosca también afecta la ruta de fabricación, ya que una tuerca personalizada puede requerir roscado, laminado de rosca, formado de rosca, mecanizado secundario, inspección con calibre post-recubrimiento o pruebas funcionales según el plano.
Las características roscadas a menudo se representan simbólicamente en los planos técnicos, por lo que la nota de rosca debe proporcionar la información necesaria para comprender el requisito real de la rosca. Para una solicitud de cotización de tuerca personalizada, esto significa que el comprador no debe confiar únicamente en el croquis cuando el paso, el ajuste, la longitud de acoplamiento o la condición final de la rosca recubierta sean importantes.
El tamaño de rosca, paso, tolerancia, longitud de acoplamiento y requisitos de calibre post-recubrimiento deben confirmarse antes del muestreo.
Las etiquetas de rosca son genéricas; los requisitos finales de rosca deben seguir el plano del comprador y la norma del cliente.
Tamaño y paso de rosca
El plano debe especificar el tamaño nominal de la rosca y el paso. Para roscas métricas, el paso debe ser claro cuando exista posibilidad de confusión entre paso grueso, fino o especial. Para roscas en pulgadas, la serie de rosca o las roscas por pulgada deben ser claras. Si falta el paso, el proveedor podría cotizar una suposición común que no coincida con el perno, tornillo o espárrago de acoplamiento.
Clase de tolerancia de rosca o requisito de ajuste
La tolerancia de la rosca controla la aceptación del calibre y el ajuste del ensamblaje. Si el plano requiere una clase de tolerancia de rosca específica, debe mostrarse. Si el cliente tiene un requisito especial de ajuste de rosca, debe indicarse claramente. Si el comprador solo proporciona una tuerca de muestra, el proveedor no debe asumir el ajuste de la rosca hasta que se mida o confirme.
Longitud de acoplamiento de la rosca y condición del chaflán
La longitud de acoplamiento de la rosca puede afectar la carga de prueba, la resistencia al arrancamiento, la resistencia al desprendimiento y la fiabilidad del montaje cuando estas funciones son relevantes. Las condiciones del chaflán y de la entrada pueden afectar el inicio del montaje, la acumulación de recubrimiento y la entrada del calibre. Si la profundidad de la rosca, la rosca parcial, el avellanado, el chaflán o la condición de entrada son importantes, deben controlarse en el plano.
Inspección de roscas antes y después del recubrimiento
El recubrimiento puede afectar el ajuste de la rosca. Si la pieza está chapada, recubierta o tratada después del roscado, el comprador debe aclarar los requisitos de rosca posteriores al recubrimiento. El proveedor necesita saber si la tuerca final debe pasar la inspección del calibre de rosca después del recubrimiento. Si se requiere inspección tanto antes como después del recubrimiento, la solicitud de cotización debe indicarlo claramente.
Lista de verificación de dimensiones y tolerancias: ¿Qué se debe controlar?
Un dibujo de tuerca personalizada debe separar las dimensiones generales de las dimensiones críticas. No todas las dimensiones tienen la misma importancia funcional. Algunas dimensiones afectan el ajuste de la llave, el acoplamiento de la rosca, el asentamiento, la carga de apriete, la ubicación de la soldadura, la retención por engaste o el espacio de montaje.
Los dibujos de tuercas personalizadas deben distinguir las dimensiones generales de las características críticas para la calidad que afectan el montaje y la inspección.
Solo indicaciones de dimensiones genéricas; los valores de tolerancia reales deben provenir del dibujo del comprador.
Entre caras, altura, diámetro de la brida y superficie de apoyo
La medida entre caras puede afectar el ajuste de la llave o del dado. La altura de la tuerca puede afectar el acoplamiento de la rosca. El diámetro de la brida puede afectar la distribución de la carga. La condición de la cara de apoyo puede afectar el asentamiento y la precarga. Para lenguaje dimensional básico como tamaño de rosca, entre caras y altura de tuerca, los compradores también pueden consultar las guía de dimensiones de tuercas hexagonales.
Dimensiones críticas para la calidad
Las dimensiones críticas para la calidad deben marcarse o comunicarse claramente. Estas pueden incluir la ubicación de la rosca, el diámetro del hombro, el espesor de la brida, la ubicación del orificio lateral, el ancho de la ranura, el diámetro del piloto, la planitud de la cara de apoyo, la geometría de proyección o el perfil de la característica de engaste. Si una dimensión controla el ensamblaje, la función o la aceptación de la inspección, no debe ocultarse bajo una nota de tolerancia general.
Tolerancia general vs tolerancia especial
La tolerancia general se aplica cuando no se muestra una tolerancia específica. La tolerancia especial debe usarse solo donde sea necesario. Las tolerancias excesivamente ajustadas pueden aumentar el costo, requerir operaciones secundarias y restringir la ruta de fabricación. Las tolerancias faltantes pueden crear desacuerdos durante la inspección. El dibujo debe dejar claro qué características son sensibles al proceso y cuáles son sensibles a la función.
Notas de GD&T, datum y accesorio de inspección
Si la posición, perpendicularidad, planitud, concentricidad o paralelismo son importantes para el ensamblaje, el dibujo debe definir el requisito y la referencia de datum. Si se requiere un accesorio especial o un calibre funcional, debe discutirse antes de la cotización. Un proveedor no debe adivinar la lógica del datum a partir de una imagen o foto de muestra.
Lista de verificación de material, dureza y tratamiento térmico
El material nunca debe adivinarse por la apariencia. Dos tuercas pueden verse similares pero requerir diferentes materiales, dureza, tratamiento térmico o trazabilidad. La selección del material afecta la formabilidad, maquinabilidad, resistencia, compatibilidad del recubrimiento y el costo.
Grado y estándar del material
El dibujo debe definir el grado del material o la norma del material cuando sea necesario. Si el comprador no tiene un material confirmado, el proveedor puede sugerir opciones, pero el material final debe confirmarse antes de la producción. La elección del material también afecta si la tuerca es más adecuada para conformado en frío, mecanizado, tratamiento térmico u operaciones secundarias.
Clase de propiedad o rango de dureza cuando se especifique
Si la tuerca debe cumplir con una clase de propiedad, rango de dureza o requisito de resistencia funcional, debe indicarse. No asuma una clase de propiedad solo porque la tuerca se utiliza en una aplicación automotriz o de maquinaria. El requisito debe provenir del dibujo, la norma del cliente o una revisión técnica calificada.
Requisito de tratamiento térmico
Algunas tuercas pueden requerir tratamiento térmico. Otras no. Si se requiere tratamiento térmico, el dibujo o la norma del cliente deben definir el requisito y la inspección relacionada. El tratamiento térmico puede afectar la dureza, la distorsión, el ajuste de la rosca y la inspección final.
Límite de trazabilidad y certificado de material
Si se requiere certificado de material, registro de tratamiento térmico o trazabilidad de lote, el comprador debe indicar el alcance antes de la cotización. No todos los pedidos de tuercas personalizadas requieren el mismo paquete de documentos. Cuando se requiere trazabilidad, el proveedor debe comprender las expectativas de control de lote, retención de registros y separación de empaque.
Lista de verificación de recubrimiento y acabado: Evite problemas de ajuste de rosca después del recubrimiento
El recubrimiento y acabado no son solo cuestiones estéticas. Pueden afectar la resistencia a la corrosión, el ajuste de la rosca, el comportamiento del par, la fricción, el montaje, la clasificación, el embalaje y la aceptación del cliente.
Las notas sobre recubrimiento y acabado deben aclarar la inspección final del ajuste de la rosca, las expectativas de corrosión y los requisitos de apariencia cuando se especifiquen.
Los gráficos de recubrimiento son conceptuales; no se implica ningún espesor de recubrimiento ni rendimiento de corrosión.
Tipo de recubrimiento y color de acabado
El dibujo debe especificar el tipo de recubrimiento o el requisito de acabado si la pieza no es simple. Los ejemplos pueden incluir galvanizado, zinc-níquel, fosfatado, óxido negro, pasivación u otros acabados definidos por el cliente. El recubrimiento exacto debe seguir el dibujo o el estándar del cliente.
Tolerancia de rosca después del recubrimiento
Las roscas internas pueden quedar apretadas después del recubrimiento. Si la pieza debe pasar un calibre de rosca después del galvanizado o recubrimiento, el dibujo debe indicar este requisito. El proveedor puede necesitar considerar la tolerancia de la rosca, el control del proceso y la inspección final. El dibujo debe aclarar si el requisito de rosca se aplica antes del recubrimiento, después del recubrimiento o ambos.
Acabado funcional versus apariencia
Puede requerirse un acabado por apariencia, corrosión, fricción, identificación o rendimiento de montaje. El comprador debe aclarar si el acabado es principalmente visual o funcional. Un requisito de acabado cosmético y un requisito funcional de corrosión no deben tratarse como lo mismo.
Notas de proceso especiales cuando se requieran
Algunos recubrimientos o aplicaciones de alta resistencia pueden requerir controles adicionales cuando se especifiquen en el plano, estándar del cliente o requisito de compra. Estos pueden incluir notas de proceso, requisitos de horneado, pruebas de corrosión, control de fricción o alcance del informe de recubrimiento. El proveedor no debe asumir estos requisitos a menos que se proporcionen.
Lista de verificación de requisitos funcionales: Ubicación de montaje, Tipo de junta y Modo de fallo
Un plano de tuerca personalizada puede mostrar la geometría, pero el proveedor también necesita entender la función. La misma forma puede tener diferentes requisitos según la ubicación de montaje, tipo de junta, pieza acoplada y modo de fallo esperado.
Las tuercas funcionales requieren información de montaje y junta, no solo forma y dimensiones.
Los ejemplos de funciones son genéricos y no implican valores de prueba fijos ni requisitos de aprobación universales.
Ubicación del montaje y tipo de unión
El comprador debe explicar dónde se utiliza la tuerca. ¿Se instala en un soporte, panel de chapa metálica, conjunto soldado, unión estructural, caja, bastidor de asiento, componente de chasis, caja eléctrica u otro conjunto? La ubicación puede afectar el material, el recubrimiento, el par de apriete, la retención de soldadura, el comportamiento de engaste y la inspección.
Función de la tuerca y modo de fallo
La función debe ser clara. Una tuerca de soldadura, tuerca de autoengaste, tuerca de seguridad totalmente metálica, tuerca con brida, tuerca espaciadora o tuerca especial con hombro puede requerir diferentes consideraciones de proceso y prueba. El dibujo o la solicitud de cotización debe aclarar el modo de fallo que debe evitarse, como el desprendimiento de la rosca, el arrancamiento, el fallo por par de apriete, la pérdida de la función de bloqueo, el fallo de soldadura, la mala retención de engaste, el problema de asiento o la interferencia de rosca relacionada con el recubrimiento.
Los valores de prueba funcional deben provenir del requisito del comprador
No invente valores de par de apriete, precarga, arrancamiento, fallo por par, empuje, carga de prueba o par de apriete predominante. Si el proyecto requiere alguna prueba funcional, el comprador debe proporcionar el valor, el método de prueba, el tamaño de la muestra y la condición de aceptación. Si faltan esos detalles, el proveedor solo puede marcar el requisito como pendiente de confirmación.
Notas sobre la ruta de fabricación: lo que el dibujo debe aclarar antes de la cotización
Un dibujo de tuerca personalizado puede afectar si la pieza se fabrica mediante encabezado en frío, mecanizado CNC, mecanizado a partir de un blanco conformado, roscado, laminado de rosca, taladrado, fresado, refrentado, tratado térmicamente, recubierto o clasificado.
Este artículo no es una comparación completa de rutas de fabricación. El punto clave aquí es que el dibujo debe proporcionar suficiente información para que el proveedor revise la ruta correctamente. Un dibujo no necesita dictar cada paso del proceso a menos que el comprador tenga una razón validada, pero debe dejar claros los requisitos funcionales y de inspección para que el proveedor pueda proponer una ruta adecuada.
No se puede asumir el proceso de encabezado en frío, mecanizado CNC o ruta híbrida
Una tuerca de aspecto simple puede requerir mecanizado secundario. Una tuerca de aspecto complejo puede simplificarse si se comprende su función. Un prototipo puede mecanizarse con CNC, mientras que la producción puede requerir encabezado en frío o una ruta híbrida. El plano y la solicitud de cotización deben aclarar la etapa de muestra, el volumen de producción y las características críticas.
¿Qué características pueden requerir operaciones secundarias?
Los agujeros laterales, ranuras, hombros controlados, caras de apoyo, chaflanes especiales, diámetros piloto o dimensiones locales ajustadas pueden requerir operaciones secundarias. Estas características deben mostrarse claramente y acotarse. Si el plano no identifica qué características son CTQ, el proveedor puede procesar la pieza en exceso o pasar por alto la característica que realmente controla el ensamblaje.
No se debe confundir la ruta de muestra con la ruta de producción
Una muestra CNC puede ayudar a verificar el ajuste, pero puede no representar una ruta de producción posterior de encabezado en frío o híbrida. Si la aprobación de producción depende del proceso de producción real, el comprador y el proveedor deben confirmar si se necesita otra muestra después de la confirmación de la herramienta o la ruta del proceso.
Lista de verificación de inspección y documentos de calidad
Los documentos de inspección y calidad deben definirse antes de la cotización cuando sean requeridos. Si el comprador espera un informe dimensional, certificado de material, registro de tratamiento térmico, informe de recubrimiento, paquete PPAP o envío IMDS, este requisito no debe aparecer después de acordado el precio.
Dimensiones críticas y método de inspección
El plano debe identificar las dimensiones críticas y cualquier método de inspección especial. Si una dimensión requiere un dispositivo, CMM, inspección óptica o calibre funcional, el proveedor debe saberlo antes de la cotización. El plan de inspección debe coincidir con las características CTQ, no solo con las dimensiones más fáciles de medir.
Calibre de rosca y calibre post-recubrimiento
La inspección de la rosca debe definirse claramente. Si la tuerca recubierta final debe pasar un calibre de rosca, el plano o la RFQ deben indicarlo. Si la inspección es solo antes del recubrimiento, eso también cambia el riesgo. Los proyectos críticos de rosca deben definir si se requieren registros de calibre o datos de inspección por muestreo.
PPAP e IMDS solo cuando se requiera
PPAP e IMDS deben tratarse como requisitos específicos del cliente o del programa. No deben asumirse para cada pedido de tuerca personalizada. Si se requiere PPAP, debe alinearse con el registro de diseño de ingeniería, los requisitos de especificación, la revisión del plano aprobado y la ruta de producción prevista. Si se requiere IMDS, el comprador debe definir el alcance y el momento de la presentación de los datos de materiales.
Lista de verificación de RFQ: Lo que los compradores deben enviar junto con el dibujo
Un buen paquete de RFQ ayuda al proveedor a cotizar más rápido y a hacer menos preguntas de aclaración. También reduce fallos en muestras y retrasos en la aprobación. El paquete de RFQ más sólido combina el dibujo, el contexto de aplicación, la expectativa de documentos de calidad y el plan de volumen.
Un paquete de RFQ claro debe incluir la revisión del dibujo, datos de rosca, material, tolerancia, recubrimiento, función, volumen y documentos requeridos.
La imagen de la lista de verificación es solo para preparación de RFQ; el alcance del documento debe ser confirmado por el requisito del cliente.
Entrada de RFQ
¿Requerido?
Notas
Por qué cambia la cotización
Dibujo 2D
Altamente recomendado
La última revisión controla la cotización
Define dimensiones, notas y línea base de aceptación
Archivo 3D
Útil
Apoya la revisión geométrica pero no reemplaza las notas del plano
Ayuda a comprender características complejas e interferencias
Foto de muestra o pieza existente
Útil
Aclarar si la muestra difiere del plano
Apoya la revisión inversa pero no puede reemplazar los requisitos confirmados
Designación de rosca
Sí
Tamaño, paso, tolerancia y condición de recubrimiento
Afecta el roscado, calibre, tolerancia de recubrimiento y ajuste de montaje
Dimensiones críticas
Sí
Marcar características CTQ
Afecta la ruta de proceso y el método de inspección
Material / dureza
Sí si se especifica
No inferir
Afecta la formabilidad, maquinabilidad y resistencia
Tratamiento térmico
Si es necesario
Incluir requisito de inspección
Afecta la dureza, la distorsión y las necesidades de registro
Revestimiento / acabado
Si es necesario
Incluir condición de rosca post-recubrimiento
Afecta el ajuste de la rosca, la expectativa de corrosión y el embalaje
Datos de montaje / unión
Sí para tuercas funcionales
Pieza de acoplamiento, tipo de unión y modo de fallo
Afecta la prueba funcional y la revisión de riesgo del proceso
Cantidad de muestra
Sí
Afecta la ruta y el tiempo
La ruta del prototipo puede diferir de la ruta de producción
Volumen anual
Sí
Afecta el utillaje y la ruta de producción
Determina si el utillaje o CNC es razonable
Documentos de calidad
Si es necesario
Informe dimensional, certificado, PPAP, IMDS
Afecta el alcance de la cotización, el plazo de entrega y la evidencia del proceso
Embalaje
Si es necesario
Evita daños en el recubrimiento o lotes mezclados
Afecta el etiquetado, la separación de lotes y la protección superficial
Cómo SUNHYINGS revisa un dibujo de tuerca personalizada antes de la cotización
SUNHYINGS debe revisar un dibujo de tuerca personalizado verificando la integridad, función y riesgo de producción antes de la cotización. El objetivo no es solo copiar el dibujo, sino comprender qué características afectan la fabricación, inspección y montaje.
Revisión de integridad del dibujo
La revisión comienza con la última revisión del dibujo, número de pieza, rosca, dimensiones, tolerancia, material, recubrimiento y notas. Los elementos faltantes deben marcarse para confirmación antes de la fijación de precios o muestreo.
Revisión de riesgo de rosca y tolerancia
El tamaño de rosca, paso, tolerancia y condición de recubrimiento se verifican primero porque afectan directamente el montaje y la inspección. Las dimensiones críticas se separan de las dimensiones generales para que el plan de inspección coincida con el riesgo funcional.
Revisión de material, recubrimiento y acabado
El material, dureza, tratamiento térmico, recubrimiento y acabado se revisan contra el dibujo y la aplicación. Si faltan requisitos, deben confirmarse en lugar de asumirse.
Revisión de ruta de fabricación y operaciones secundarias
El dibujo se revisa para determinar si la pieza puede requerir encabezado en frío, mecanizado CNC, roscado, mecanizado secundario, tratamiento térmico, recubrimiento, clasificación o inspección especial. La ruta depende del dibujo, material, tolerancia, cantidad y etapa de aprobación.
Lista de preguntas abiertas antes del muestreo
Antes del muestreo, se deben aclarar los puntos abiertos: última revisión del dibujo, condición de la rosca, requisito de calibre post-recubrimiento, material, recubrimiento, volumen anual, cantidad de muestra, función de ensamblaje, pruebas requeridas, alcance de la documentación y requisito de embalaje. Esto evita que se fabrique una muestra antes de que las condiciones de aceptación estén claras.
Los compradores pueden revisar SUNHYINGS como fabricante de tuercas personalizadas antes de enviar dibujos, fotos de muestra y requisitos técnicos.
Referencias técnicas y contexto de normas
Las referencias a continuación se proporcionan como contexto técnico para la comunicación de dibujos, anotación de roscas y expectativas de aprobación/documentación automotriz. No reemplazan el dibujo del comprador, la norma específica del cliente, la especificación de compra o la revisión de ingeniería calificada. Para más recursos de ingeniería de SUNHYINGS, revise el guías técnicas archivo.
Proporciona contexto para PPAP como un proceso de aprobación de piezas de producción vinculado a registros de diseño de ingeniería y requisitos de especificación.
PPAP debe incluirse solo cuando sea requerido por el cliente, el programa o la especificación de compra.
Proporciona contexto para IMDS como un sistema de datos de materiales automotrices.
El envío a IMDS debe tratarse como un requisito del cliente o del programa automotriz, no como un requisito predeterminado para cada pedido de tuercas personalizadas.
Límite de referencia: Estas fuentes ayudan a explicar por qué las notas de rosca, los registros de diseño de ingeniería, la aprobación de producción y los datos de materiales pueden ser importantes. No definen los criterios de aceptación final para una tuerca personalizada específica. Los requisitos finales deben confirmarse a partir de la última revisión del plano, la norma del cliente y el acuerdo de compra.
PREGUNTAS FRECUENTES
¿Qué debe incluirse en un dibujo técnico de una tuerca personalizada?
Un dibujo técnico de tuerca personalizada debe incluir revisión del dibujo, número de pieza, tamaño de rosca, paso, tolerancia de rosca, dimensiones críticas, tolerancia general, material, dureza o clase de propiedad si se especifica, tratamiento térmico si es necesario, recubrimiento, acabado, método de inspección, requisito funcional y notas de aprobación.
¿Es suficiente un modelo 3D para cotizar una tuerca personalizada?
Un modelo 3D es útil, pero normalmente no es suficiente por sí solo. El proveedor aún necesita especificaciones de rosca, tolerancias, material, recubrimiento, acabado, notas de inspección y revisión del plano. Un archivo 3D puede mostrar la geometría, pero generalmente no define los requisitos de aceptación.
¿Por qué es importante la tolerancia de rosca para las tuercas personalizadas?
La tolerancia de la rosca afecta el ajuste del ensamblaje, la inspección con calibres y el rendimiento posterior al recubrimiento. Si falta la tolerancia de la rosca, el proveedor y el comprador pueden discrepar sobre si la pieza es aceptable, especialmente después del recubrimiento o galvanizado.
¿Debe mostrarse el recubrimiento y acabado en el dibujo?
Sí, si se requiere recubrimiento o acabado. El recubrimiento puede afectar la resistencia a la corrosión, la apariencia, el ajuste de la rosca y el comportamiento de montaje. El dibujo o la solicitud de cotización debe especificar el tipo de recubrimiento, acabado, condición de la rosca después del recubrimiento y cualquier requisito específico del cliente.
¿Qué sucede si el dibujo no muestra los requisitos de rosca después del recubrimiento?
La tuerca puede pasar la inspección de rosca antes del recubrimiento, pero quedar demasiado ajustada después del recubrimiento. Si la pieza recubierta final debe pasar un calibre de rosca, el plano o la solicitud de cotización deben indicar ese requisito antes de la cotización y el muestreo.
¿Todos los pernos personalizados necesitan documentos PPAP o IMDS?
No. PPAP e IMDS solo se requieren cuando el cliente, programa o requisito de compra los especifica. No deben asumirse para cada pedido de tuercas personalizadas. Si se requieren, el comprador debe proporcionar el alcance y el cronograma de la presentación.
¿Qué debo enviar si no tengo un dibujo completo?
Envíe una foto de muestra, dimensiones aproximadas, información de la rosca, material si se conoce, requisito de recubrimiento si se conoce, descripción de la aplicación, condición de montaje, cantidad esperada y cualquier requisito funcional. El proveedor puede iniciar una revisión preliminar, pero la producción final aún necesita requisitos técnicos confirmados.
¿Puede SUNHYINGS recomendar una ruta de fabricación a partir del dibujo?
SUNHYINGS puede revisar el dibujo y los datos de la RFQ para recomendar si la tuerca personalizada puede requerir encabezado en frío, mecanizado CNC, mecanizado secundario, roscado, tratamiento térmico, recubrimiento o inspección. La recomendación depende de la geometría, el material, la tolerancia, la cantidad, la función y los requisitos de aprobación.
Páginas relacionadas de SUNHYINGS
Revise las páginas relacionadas de SUNHYINGS para conocer la fabricación de tuercas personalizadas, las familias de productos de tuercas especiales, la guía de dimensiones y los recursos de ingeniería.
Este artículo fue preparado para gerentes de abastecimiento, ingenieros de compras, equipos SQE, ingenieros mecánicos e ingenieros de fijaciones que preparan dibujos de tuercas personalizadas y datos de RFQ. Los requisitos finales de rosca, tolerancia, material, dureza, tratamiento térmico, recubrimiento, acabado, inspección, pruebas funcionales, empaque y documentos de aprobación deben seguir la última revisión del dibujo, el estándar del cliente y el acuerdo de compra.
Alcance revisado: revisión del dibujo, designación de rosca, riesgo de tolerancia, dimensiones CTQ, confirmación de material, ajuste de rosca después del recubrimiento, datos funcionales de la junta, notas de la ruta de fabricación, registros de inspección, integridad del RFQ y límites de datos faltantes.
Nota sobre estándares y limitaciones: Este artículo es una guía práctica de abastecimiento e ingeniería. No reemplaza el dibujo del cliente, el requisito específico del cliente, la revisión de ingeniería calificada, la presentación formal de PPAP, el requisito de informe IMDS ni la aprobación del proceso del proveedor. Los datos faltantes en el dibujo deben tratarse como necesidad de confirmación, no como un hecho asumido.
