Guida al sensore di ossigeno Honda: Diagnosi e controllo della compatibilità

Guida tecnica al sensore di ossigeno

Guida alla sostituzione del sensore di ossigeno Honda incentrata su diagnosi, identificazione esatta del veicolo e del motore, posizione del sensore, prove di compatibilità e verifica in sicurezza.

Autore: Sunhy · Revisione tecnica: team contenuti Sunhyings · Ultimo aggiornamento: 1 agosto 2026

Cosa questa guida Honda può e non può confermare

Questa è una guida neutrale per la diagnostica e la verifica dell'idoneità di montaggio. Non pubblica un numero OE Honda non verificato, un'applicazione per anno-modello, un conteggio dei sensori, un tempo di manodopera o un valore di coppia. L'inventario, la produzione e l'idoneità di montaggio approvata di Sunhyings non sono rivendicati. Le informazioni di servizio esatte e i dati di applicazione correnti per la configurazione VIN/configurazione controllano la riparazione.

I nomi dei modelli Honda più diffusi non sono identità di montaggio complete

Costruisci l'identità del veicolo e del sensore

• Contesto VIN e anno/modello/allestimento esatto
• Cilindrata/codice motore e tipo di carburante dove applicabile
• Mercato di vendita ed etichetta/configurazione delle emissioni
• Banco 1 o Banco 2 e Sensore 1 o Sensore 2
• Numero OE da fonte verificata o etichetta leggibile del vecchio componente
• Tecnologia del sensore, codifica del connettore, pin, cavo e clip

Diagnostica prima di ordinare

Registrare codici correnti, in sospeso e permanenti, freeze frame e prontezza. Ispezionare il percorso del cablaggio, i terminali e le perdite di scarico. Testare alimentazione/massa/controllo del riscaldatore per codici riscaldatore. Confrontare i trim di carburante e la risposta del sensore specifica della tecnologia per codici di miscela o risposta. I codici P0420/P0430 riguardano l'efficienza del sistema catalitico e non sono un ordine automatico del sensore posteriore.

Limite di installazione sicura

Lasciare raffreddare lo scarico e utilizzare un supporto veicolo approvato. Seguire la procedura di assistenza Honda esatta e le istruzioni del sensore di ricambio per accesso, coppia e composto per filettatura. Non tagliare un cablaggio direct-fit. Instradare il cavo lontano da calore, bordi taglienti e parti in movimento, e ripristinare ogni clip e schermatura.

Verifica post-riparazione

Controllare connettore, instradamento e tenuta dello scarico, quindi confermare riscaldatore/circuito e risposta del sensore nelle condizioni specificate. Completare la procedura di monitoraggio legale applicabile. Cancellare i codici, utilizzare un distanziatore/simulatore o disabilitare un monitor non prova la riparazione.

Una sequenza di verifica Honda che evita di indovinare il nome del modello

I nomi dei modelli Honda possono includere configurazioni aspirate, turbo, ibride e per mercati diversi. La stessa etichetta del modello consumer non è un'identità del sensore. Registrare il VIN, la motorizzazione esatta e l'etichetta delle emissioni prima di scegliere i dati di servizio o un risultato del catalogo.

Domande a cui rispondere per le ricerche comuni sui modelli Honda

Una tabella delle famiglie di modelli è una lista di verifica, non un elenco di compatibilità. Intenzionalmente non contiene conteggio sensori, lato, numero OE o intervallo di anni. Questi dati devono provenire da informazioni aggiornate corrispondenti al veicolo esatto.

Leggere la terminologia Honda nel contesto

Sensore di ossigeno, sensore di ossigeno riscaldato e sensore A/F

La documentazione Honda può utilizzare la terminologia sensore A/F primario e sensore di ossigeno riscaldato secondario per diverse posizioni e strategie di segnale. “Sensore di ossigeno” e “sensore O2” denominano la famiglia ampia. Le etichette A/F, wideband e riscaldato possono implicare diversi circuiti o ruoli, ma la descrizione completa del servizio è determinante. Non dedurre la tecnologia dal numero di fili o da un titolo di mercato.

Designazione della bancata e del sensore

La bancata 1 contiene il cilindro 1. Il sensore 1 si trova generalmente prima del catalizzatore di riferimento e il sensore 2 dopo. Questa nomenclatura comune aiuta a orientare il lettore, ma non fornisce un lato fisico universale. Confermare la numerazione dei cilindri e il flusso di scarico per il motore specifico.

Etichette generiche dello scanner

Uno scanner può visualizzare la tensione HO2S, la corrente A/F, lambda o il rapporto di equivalenza. Verificare che il PID sia supportato, corrisponda al circuito fisico e utilizzi le unità previste. Un menu generico può elencare posizioni o valori non implementati per il veicolo.

Mappatura dei banchi motore, catalizzatori e connettori

Le configurazioni dei motori in linea Civic, Accord o CR-V e le configurazioni V6 Pilot richiedono un ragionamento diverso per la bancata. Su un motore a V, la bancata 1 segue il cilindro 1; su un motore in linea, un'etichetta generica di scansione della bancata 2 potrebbe non rappresentare un circuito fisico. Tracciare catalizzatori e connettori da diagrammi specifici.

Considerare le varianti del motore, di assemblaggio e delle emissioni

Le generazioni di Civic, Accord e CR-V possono cambiare motore, stato turbo/ibrido e layout dello scarico. Le applicazioni V6 Pilot aggiungono l'identificazione a due banchi. Non trasportare un numero di parte o una convenzione laterale da una generazione o motore a un altro.

Un anno di immatricolazione o un badge del modello non corrisponde necessariamente alla data di produzione o al punto di interruzione del VIN. I veicoli importati possono anche differire dal mercato assunto da un catalogo locale. Registrare l'etichetta delle emissioni sotto il cofano e utilizzare un catalogo che copra esplicitamente il mercato di vendita.

Trasformare i codici Honda in percorsi di test, non in ordini di ricambi

Salvare tutti i codici correnti, in sospeso e permanenti, freeze frame e prontezza prima di cancellare. Codici multipli possono rivelare un'alimentazione condivisa, un guasto di miscela su tutto il sistema o una mancata accensione. Cancellare la memoria può rimuovere il contesto e resettare i monitor senza riparare nulla.

Interpretare i dati in tempo reale con tecnologia e stato operativo

Confermare lo stato di riscaldamento e controllo

Un sensore freddo o un motore in condizioni di anello aperto non dovrebbe essere confrontato con una specifica di risposta a caldo. Registrare la temperatura del liquido di raffreddamento, il carico, il regime e lo stato comandato con il valore del sensore.

Confrontare la risposta con i trim del carburante

La correzione positiva o negativa mostra ciò che il modulo di controllo sta tentando, non quale componente è guasto. Perdite di aspirazione, errore di flusso d'aria/carico, erogazione carburante, spurgo, accensione e condizioni meccaniche possono creare il risultato di scarico che un sensore sano riporta.

Utilizzare i dati a valle nel contesto del catalizzatore

Il segnale a valle viene valutato con il comportamento a monte e le condizioni di monitoraggio del catalizzatore. Un confronto di forme d'onda senza tenuta dello scarico, condizioni del motore e criteri di monitoraggio validi non può stabilire un sensore o un catalizzatore guasto.

Costruire l'identità del ricambio solo dopo la diagnosi

Per la verifica dell'idoneità Honda, mantenere il termine originale (A/F primario o HO2S secondario), motore/gruppo propulsore esatto, mercato emissioni, posizione bancale/sensore, riferimento OE e percorso connettore. Una corrispondenza della spina non può stabilire la strategia di segnale corretta.

Adattamento diretto e universale sono decisioni separate

Un sensore a montaggio diretto fornisce un connettore applicativo e una disposizione dei cavi, ma richiede comunque una copertura esatta. Un sensore universale richiede la compatibilità del circuito approvata dal produttore e le istruzioni per la giunzione; universale non significa per ogni veicolo Honda. I colori dei fili non sono uno standard universale per i pin. Non tagliare un cablaggio a montaggio diretto né improvvisare una giunzione vicino allo scarico.

Controlli di installazione e sicurezza

1. Lasciare raffreddare lo scarico e utilizzare sollevamento/supporto del veicolo approvato.
2. Confermare il sensore fisico e il connettore prima della disconnessione.
3. Proteggere le filettature dello scarico e i componenti circostanti durante la rimozione.
4. Confrontare i dettagli della tecnologia e dell'interfaccia tra vecchio e nuovo.
5. Seguire esattamente le istruzioni di coppia e di composto per filettature del prodotto/servizio.
6. Ripristinare manicotti termici, clip, schermi e instradamento sicuro dei cavi.

Non esiste una coppia universale responsabile o un tempo di manodopera per ogni applicazione Honda. L'accesso, la corrosione, il design del sensore e i componenti circostanti variano. Fermarsi quando il danneggiamento di filettature, bussola, connettore o cablaggio modifica l'ambito del lavoro.

Utilizzare una gerarchia di evidenze quando le fonti sono in disaccordo

I risultati di ricerca spesso combinano discussioni tra proprietari, annunci di mercato, definizioni generiche di codici e cataloghi applicativi. Non hanno la stessa autorità. Inizia con le informazioni di servizio Honda esatte per l'identificazione del circuito, le condizioni diagnostiche, le viste dei connettori e la procedura di installazione. Utilizza una fonte aggiornata di parti controllate per l'identificazione OE e la sostituzione. Usa l'etichetta sotto il cofano, i dati VIN/di produzione e la parte rimossa per risolvere la configurazione. I cataloghi aftermarket possono quindi essere valutati come riferimenti incrociati, non trattati come prova solo perché diversi venditori ripetono la stessa riga.

Quando due fonti controllate sono in conflitto, registrare entrambi i valori, le loro date e i campi esatti del veicolo utilizzati. Non fare una media delle risposte né scegliere l'inserzione con la foto del prodotto più chiara. Tenere in sospeso l'applicazione interessata fino a quando il conflitto non viene risolto da una fonte autorevole o da un confronto fisico ed elettrico documentato.

Prepara un pacchetto di prove diagnostiche prima della sostituzione

Un registro utile permette a un altro tecnico di capire perché la sostituzione è stata approvata. Acquisisci la descrizione completa del DTC e lo stato, le condizioni di freeze-frame, il passo del test di servizio pertinente, la tensione della batteria/sistema, i controlli di potenza e comando del riscaldatore dove applicabili, le condizioni del cablaggio e dei terminali, i risultati delle perdite di aspirazione e scarico, i trim del carburante, le prove di mancata accensione e la risposta del sensore specifico della tecnologia. Identifica il connettore fisico testato. Un grafico senza stato del veicolo, unità e posizione del sensore non può essere interpretato in modo affidabile.

Separa le osservazioni dalle conclusioni. “P0135 memorizzato” è un'osservazione. “Il riscaldatore ha alimentazione specificata ma un elemento aperto al connettore identificato” è una prova a supporto di una decisione sul sensore. “Il sensore è guasto” basato solo su un codice è una conclusione non supportata. La stessa disciplina si applica ai codici di miscela e monitor catalizzatore: documenta le cause concorrenti che sono state testate e la condizione in cui il monitor o la risposta hanno fallito.

Conserva le prove dopo la riparazione

Registra l'identità del pezzo installato e il lotto se disponibile, l'accoppiamento del connettore, il percorso del cavo, la tenuta dello scarico e i valori post-riparazione in condizioni comparabili. Non cancellare lo stato precedente prima di averlo salvato. Se un problema si ripresenta, questo pacchetto separa montaggio errato, danni da installazione, ricorrenza del circuito, guasti irrisolti del motore e possibile non conformità del prodotto. Fornisce inoltre a un fornitore informazioni sufficienti per indagare senza presumere che ogni spia di avvertimento sia un difetto di garanzia.

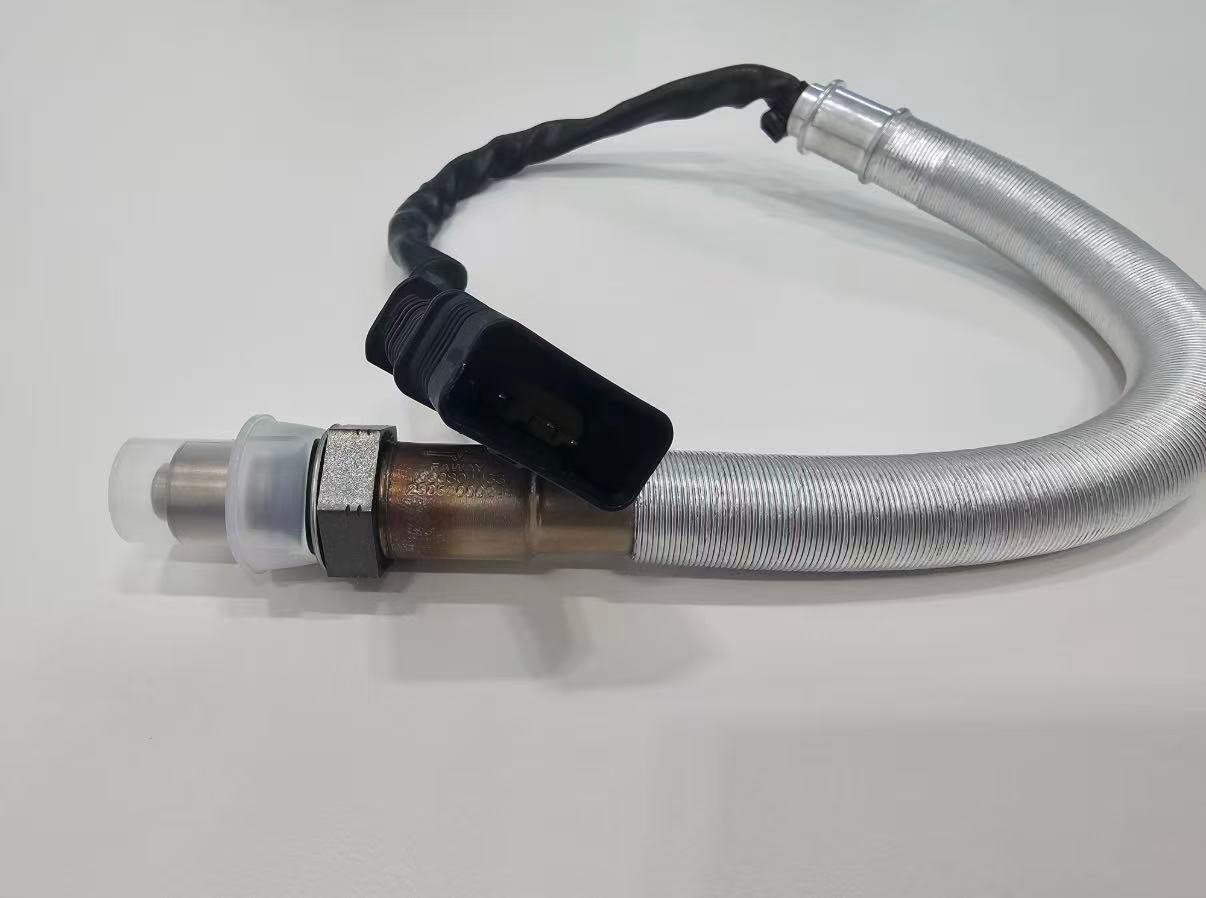

Confronta il sensore vecchio e quello di ricambio come sistema

Disponi i pezzi fianco a fianco senza contaminare o colpire l'elemento sensibile. Confronta gli identificatori stampigliati o etichettati, la filettatura e la sede di tenuta, l'accesso esagonale, la lunghezza dello schermo e il modello dei fori, la protezione del cavo, la lunghezza totale del conduttore, i passacavi e le clip, l'alloggiamento del connettore, la codifica, il fermo, il conteggio dei terminali e il blocco secondario. Quindi confronta il disegno o la specifica applicativa. Una corrispondenza visiva è uno schermo di rifiuto, non un'approvazione finale: la gamma di resistenza del riscaldatore, la strategia del segnale, la calibrazione e l'assegnazione dei pin possono differire mentre gli alloggiamenti sembrano uguali.

Rifiuta o interrompi l'installazione se il cavo deve essere teso attraverso lo scarico, il connettore richiede forza, una clip non può tornare nella sua posizione originale, lo schermo tocca un altro componente, la filettatura o la sede differiscono, o la tecnologia specificata non può essere confermata. Non modificare un connettore direct-fit per far adattare un candidato. Se un sensore universale è espressamente approvato, utilizza solo la procedura di applicazione e giunzione del produttore e mantieni la protezione del cablaggio richiesta vicino allo scarico.

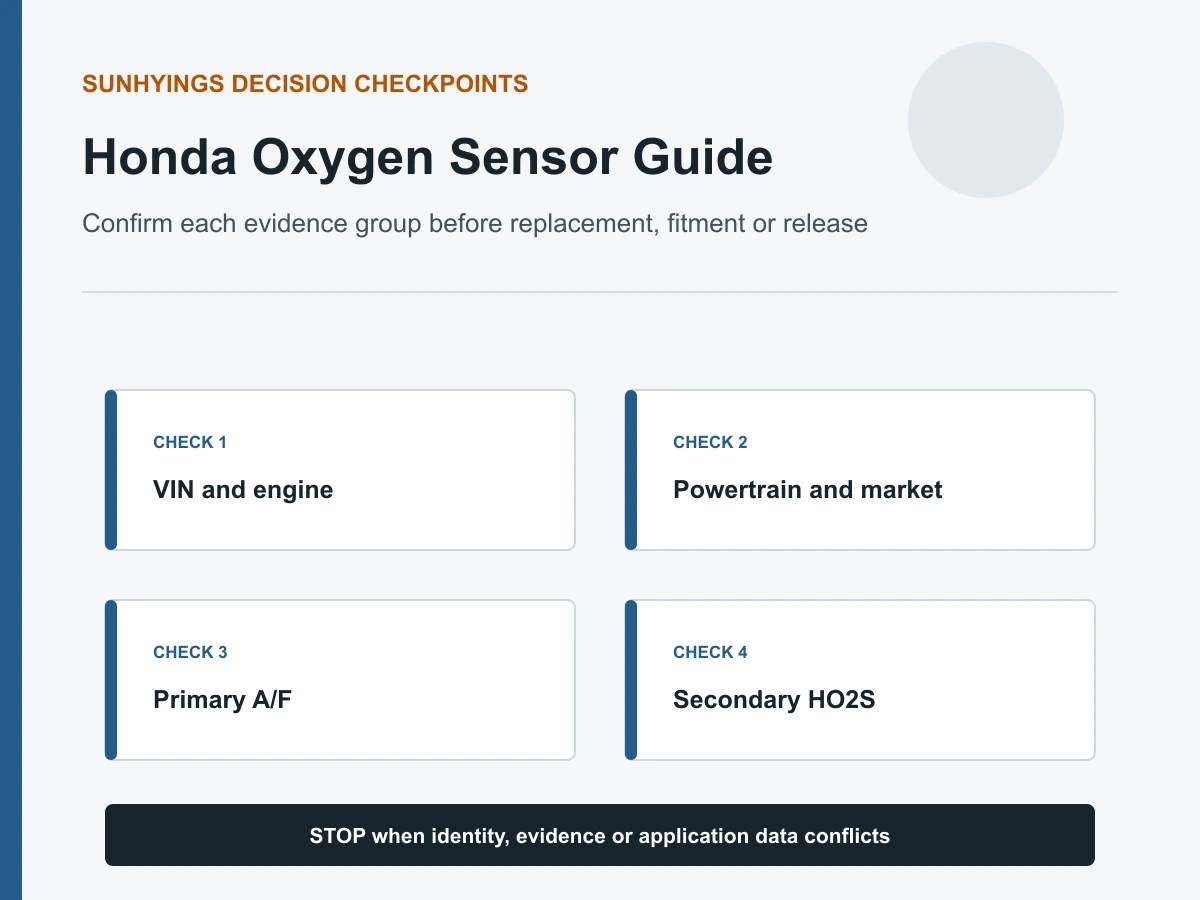

Utilizza decisioni esplicite di arresto, diagnosi e rilascio

Un buon flusso di lavoro non forza ogni richiesta verso una vendita. Usa tre stati visibili. Stop quando l'identità del veicolo, la configurazione delle emissioni, la posizione fisica o la tecnologia del sensore sono ambigue, o quando due fonti autorevoli sono in conflitto. Diagnostica quando l'adattamento è noto ma le prove non stabiliscono il guasto del sensore; completare i controlli del circuito, delle perdite, del controllo del carburante e della risposta richiesti dal reclamo. Rilascio solo quando sia la necessità di sostituzione che l'identità del pezzo sono supportate. Registrare chi ha preso la decisione e quali prove sono state utilizzate.

Questa separazione impedisce che una conclusione diagnostica corretta venga abbinata al pezzo sbagliato e impedisce che un pezzo apparentemente corretto venga venduto per un guasto non diagnosticato. Dà inoltre al servizio clienti una risposta veritiera quando mancano dati chiave: lo stato è In sospeso, non “probabilmente adatto”. Per un RFQ, quotare solo le righe di applicazione rilasciate e elencare le righe bloccate separatamente. Per una riparazione, conservare le prove originali fino a quando la risposta del circuito pertinente e il monitor legale non siano verificati dopo l'installazione.

Le etichette A/F primario e HO2S secondario non sono intercambiabili

Il linguaggio di servizio e ricambi Honda può identificare un sensore primario del rapporto aria-carburante e un sensore di ossigeno riscaldato secondario. Un consumatore può chiamarli entrambi sensore O2, ma i nomi possono indicare diversi ruoli di controllo, strategie di segnale e procedure diagnostiche. Preservare il termine Honda quando si registra il codice, i dati di scansione e la richiesta del ricambio. Convertire tutto in “sensore anteriore” o “sensore posteriore” rimuove le informazioni necessarie per selezionare il test e il componente corretti.

Un sensore A/F primario può essere rappresentato tramite corrente, lambda, rapporto di equivalenza o un valore scalato dal produttore. Un HO2S secondario può essere valutato diversamente. Confermare l'etichetta PID e le unità, quindi utilizzare la procedura Honda esatta per stabilire le condizioni di riscaldamento, regime/carico motore e comando. Un'istruzione generica di cercare una commutazione rapida 0-1 V può essere inappropriata per il circuito primario. Allo stesso modo, un valore secondario stabile osservato al di fuori delle condizioni di monitoraggio non prova che sia sano o guasto.

Separare le applicazioni turbo, ibride e ad aspirazione naturale

Le famiglie Civic, Accord e CR-V possono includere motorizzazioni aspirate, turbo e ibride attraverso generazioni e mercati. Non si tratta di differenze minori di allestimento. L'identità del motore determina il percorso di scarico, la posizione dei sensori, la posizione dei connettori e i dati di servizio. Iniziare con il contesto VIN/costruzione e l'identificazione autorevole del motore; non trasferire mai un candidato OE da una colonna di motorizzazione a un'altra solo perché il nome del modello e la foto del connettore sono simili.

Per un'applicazione ibrida, registrare se il motore era in funzione e soddisfaceva le condizioni di prova del procedimento quando sono stati acquisiti i dati in tempo reale. Il comportamento di avvio/arresto del motore può interrompere un'osservazione casuale al minimo. Seguire le informazioni di sicurezza Honda per il veicolo completo; una guida ai sensori non fornisce l'autorizzazione per l'assistenza ad alta tensione. Per un'applicazione turbo, utilizzare il diagramma esatto per comprendere la posizione dei sensori e dei cablaggi intorno a fonti di calore e schermature. Non generalizzare accesso, percorso dei cavi o tempo di manodopera da un motore non turbo.

Logica motori in linea e V6 Honda

Molte configurazioni di Civic, Accord e CR-V utilizzano un motore in linea con una bancata, mentre Pilot e alcune configurazioni di Accord utilizzano un V6 con due bancate. Uno strumento di scansione generico può comunque mostrare un menu con voci relative alla Bancata 2; una voce di menu non è la prova che il motore implementi il circuito. Per un V6, identificare il cilindro 1 dal diagramma esatto del motore Honda e seguire il percorso di scarico prima di assegnare la Bancata 1. Non utilizzare regole basate su parafulmine/radiatore, sinistra/destra o lato guida/passeggero tra modelli diversi.

1. Confermare la famiglia del motore e la disposizione dei cilindri.
2. Individuare il cilindro 1 dalle informazioni di servizio Honda corrispondenti.
3. Tracciare il percorso di ogni collettore e catalizzatore.
4. Collegare il circuito primario/secondario o Bank/Sensore al suo connettore.
5. Verificare la vista del connettore e i colori dei fili solo con il diagramma esatto.

Questa mappatura evita di testare il connettore sbagliato dove i rami del cablaggio corrono vicini. Contrassegnare il connettore in modo non distruttivo durante la diagnosi e rimuovere l'identificazione temporanea dopo la riparazione.

Diagnosi codici Honda: mantenere separati le evidenze di circuito, miscela e catalizzatore

Un codice del riscaldatore richiede il percorso elettrico specificato: alimentazione, fusibile dove applicabile, lato di controllo, condizione del terminale del connettore e misurazione dell'elemento utilizzando i limiti e i punti di test Honda. Un codice magro/ricco richiede evidenze del sistema motore come perdite di aspirazione, calcolo del flusso d'aria/carico, pressione o erogazione del carburante, comportamento degli iniettori, spurgo, accensione e condizioni meccaniche. Il sensore A/F primario potrebbe riportare accuratamente il risultato. Un codice di risposta richiede un test di risposta controllato con i dati A/F corretti, non uno screenshot generico.

Per i codici di efficienza del catalizzatore, diagnosticare la condizione che ha permesso al monitor di funzionare. Controllare insieme la cronologia di mancata accensione e controllo del carburante, perdite di scarico, identità e risposta del sensore ed evidenze del catalizzatore. Sostituire il sensore HO2S secondario solo perché è a valle può creare una riparazione ripetuta. La descrizione del codice Honda e l'albero decisionale di servizio devono rimanere allegati al record in modo che la conclusione sia verificabile.

Lista di controllo per l'idoneità di montaggio Honda per un acquirente

Quando un distributore richiede la copertura per Civic, Accord, CR-V o Pilot, restituire un file applicativo a livello di riga anziché un paragrafo che afferma un'ampia compatibilità Honda. Ogni riga rilasciata deve preservare i campi motore, mercato, emissioni e posizione e citare la propria fonte. Sunhyings può valutare una richiesta esatta, mentre disponibilità e compatibilità rimangono non confermate fino a quando tali prove non vengono esaminate.

Scenario di verifica composito Honda

Scenario di ingegneria composita: Una ricerca Accord viene inviata solo con anno e modello. I risultati del catalogo includono diverse motorizzazioni e terminologia a monte, mentre l'utente chiama ogni posizione sensore O2. Il revisore sospende l'ordine, risolve l'identità del veicolo e della posizione, quindi segue il corretto test del circuito. Questo scenario combina rischi comuni di catalogo e diagnostica; non è un caso cliente Sunhyings, una registrazione di compatibilità o un'affermazione su un veicolo particolare.

Scenario diagnostico composito Honda

Scenario diagnostico composito: Una Civic ha un codice del circuito riscaldatore per il sensore primario e un elenco aftermarket consiglia un componente a quattro fili visivamente simile. Prima di ordinare, il tecnico conferma che le informazioni Honda identificano il circuito come un sensore A/F primario, controlla alimentazione, controllo e condizione del connettore, e rifiuta il candidato perché la sua registrazione applicativa e strategia elettrica non sono stabilite. Il codice ha diretto il test del circuito; non ha convalidato l'elenco del catalogo.

La sequenza è intenzionalmente basata sull'evidenza: confermare il circuito esatto, testare le cause lato veicolo e confrontare la risposta con la procedura applicabile prima di approvare un componente. È un esempio di formazione composito, non un cliente Sunhyings, un risultato di garanzia o un'affermazione che il modello nominato ha comunemente questo guasto.

Verificare la riparazione e monitorare

Dopo la riparazione, confermare il blocco del connettore, il percorso del cavo, la distanza termica e la tenuta dello scarico. Controllare la risposta del riscaldatore/circuito e del sensore specifico della tecnologia in condizioni definite. Completare il monitor di prontezza legale applicabile. Una spia di avvertimento cancellata manualmente non è prova che il monitor originale sia stato superato; i codici permanenti possono rimanere fino a quando il modulo di controllo conferma un risultato positivo.

Limite tra emissioni e reclamo sul prodotto

Non utilizzare distanziatori, defoulers, simulatori, eliminazioni del sensore o modifiche software per nascondere il monitoraggio del catalizzatore. Questi metodi non riparano la causa principale e possono violare la legge sulle emissioni. Questa pagina educativa non conferma che Sunhyings venda, immagazzini, produca o garantisca un sensore per qualsiasi applicazione Honda. L'idoneità rimane in sospeso fino a quando non vengono abbinate prove specifiche del progetto.
