O aço inoxidável 316/316L geralmente é a melhor opção “padrão” para serviço corrosivo em sistemas reais de tubulação, pois melhora a resistência à corrosão por pites induzida por cloretos e à corrosão por fresta em juntas/roscas. A escolha do grau importa mais nos locais onde as conexões realmente falham: sob juntas, dentro das raízes das roscas, em trechos mortos e nas zonas afetadas pelo calor da solda. Para exposição a cloretos em escala de água do mar (cerca de 19.000 mg/L de cloretos), o 316 ainda pode sofrer corrosão por pites ou fresta—especialmente se quente e estagnado—portanto, o duplex 2205 (ou opções de liga superior) é frequentemente avaliado para serviço crítico. Refinarias, estações de tratamento de água e instalações petroquímicas normalmente veem ataque localizado (pites/fresta) primeiro, não afinamento uniforme da parede, então você quer orientação de seleção que vincule a escolha da liga à geometria da junta, temperatura, tensão e realidade de manutenção—não apenas uma lista “304 vs 316”. A Sunhy fabrica Conexões de Tubo de Aço Inoxidável e pode apoiar a verificação de engenharia por meio de rastreabilidade clara de calor e Relatórios de Teste de Fábrica (MTRs) quando especificados em RFQs.
304 vs 316 vs Duplex: Tabela de Comparação Rápida
Resistência à Corrosão e Aplicações
Os aços inoxidáveis 316/316L e Duplex fornecem maior resistência aos mecanismos de corrosão localizada que predominam no serviço com cloretos.
304 stainless steel pode ser confiável em ambientes moderados (processamento de alimentos, água de utilidade interna, meios agressivos não cloretados) quando as juntas são projetadas para minimizar frestas e o sistema é mantido limpo. 316/316L adiciona molibdênio, o que aumenta a resistência à corrosão por pites/fresta em água contendo cloretos e atmosferas marinhas (contexto de seleção: Outokumpu Supra datasheet (notas PRE & SCC)). O Duplex 2205 normalmente oferece resistência a pites ainda maior, além de limite de escoamento muito mais alto, e é comumente escolhido quando cloretos quentes e tensão de tração tornam a SCC ou corrosão por fresta um modo de falha realista. Você também pode comparar o desempenho de corrosão usando o PRE (Pitting Resistance Equivalent): PRE = %Cr + 3,3×%Mo + 16×%N, mas lembre-se de que acabamento superficial, temperatura, geometria da fresta e disponibilidade de oxigênio afetam fortemente os resultados reais.
| Propriedade | 304/304L | 316/316L | Duplex 2205 |
|---|---|---|---|
| Corrosão localizada (pites/fresta) em cloretos | Bom (cloretos moderados, baixa temperatura) | Melhor (Mo melhora a resistência a pites/fresta) | Excelente (maior PRE; melhor margem em cloretos quentes) |
| Aplicações típicas | Alimentos, água interna, processos gerais (baixo teor de cloretos) | Costeiro/externo, água de resfriamento, tratamento químico e de água | Água do mar/salmoura, offshore, dessalinização, cloretos de alta pressão |
| Pontos fracos comuns a considerar no projeto | Rosca, juntas, trechos mortos em cloretos | Frestas em cloretos quentes estagnados | Controle do procedimento de soldagem (entrada de calor/balanço de ferrita) |
Resistência e Durabilidade
O Duplex 2205 oferece a maior margem de resistência e melhor robustez mecânica onde vibração, ciclagem de pressão e estabilidade da pré-carga da junta são importantes.
Na maioria dos padrões/formas de produto comuns, 304/304L e 316/316L têm níveis de resistência amplamente semelhantes, enquanto o Duplex 2205 tem tipicamente cerca de ~2× o limite de escoamento. Esse maior limite de escoamento pode permitir projetos de paredes mais finas (onde o código e a margem de corrosão permitem) e pode reduzir o risco de deformação plástica durante a montagem (por exemplo, rotação de flange, gripagem de rosca por desalinhamento). Para gráficos de seleção de referência, consulte a folha de dados Outokumpu Core e folha de dados Supra, que comparam tendências de limite de escoamento vs PRE para graus comuns.
| Material | Resistência à Tração (MPa) | Limite de Escoamento (MPa) |
|---|---|---|
| 304/304L | Os mínimos típicos dependem da forma do produto/padrão | ~200–230 (dependente da especificação do pedido) |
| 316/316L | Os mínimos típicos dependem da forma do produto/padrão | ~200–230 (dependente da especificação do pedido) |
| Duplex 2205 | Tipicamente maior do que os graus austeníticos | Frequentemente ≥450 (dependente da especificação do pedido) |
Considerações de Custo
O 304 tem o menor custo inicial de material, o 316/316L adiciona custo de liga para margem de corrosão, e o duplex frequentemente vence em custo de ciclo de vida quando as falhas são caras.
Na realidade de compras, os sobretaxas de liga impulsionadas pelos mercados de Ni/Mo podem dominar a diferença de preço. A questão de engenharia não é “qual é mais barato por kg”, mas “qual é o custo de um vazamento, uma parada ou uma campanha de substituição”. O aço inoxidável em serviços de água e processo é frequentemente justificado pelo custo total instalado/ciclo de vida, não apenas pelo preço de commodity (exemplos da indústria de água: SSINA—Aço Inoxidável em Manuseio e Distribuição de Água). Se seu sistema inclui juntas propensas a frestas (juntas/roscas) e cloretos quentes, atualizar a liga é frequentemente mais barato do que repetir a manutenção.
| Grau | Custo relativo (típico) | Fatores de custo / observações |
|---|---|---|
| 304/304L | 1,0× linha de base | Bom valor quando os cloretos são baixos e as juntas são projetadas para evitar frestas |
| 316/316L | ~1,2–1,6× (variável) | Aço austenítico com molibdênio; geralmente a “melhoria padrão” para exposição a água com cloretos/ambiente externo |
| Duplex 2205 | ~1,4–2,0× (variável) | Maior resistência e maior PRE; frequentemente justificado quando cloretos quentes + tensão/frestas criam riscos de SCC/corrosão por fresta |
Dica: Se seu serviço é “cloretos + calor + tensão de tração + frestas”, trate-o como um problema de prevenção de falhas, não como uma compra de commodity. O aço inoxidável duplex 2205 é frequentemente selecionado especificamente para reduzir essa janela de risco combinada.
Resistência à Corrosão por Pites e Ambientes com Cloretos (Visão Geral do PREN)
Os aços inoxidáveis em serviço com cloretos geralmente falham por corrosão por pites e corrosão por fresta, em vez de por desgaste uniforme.
O PRE (frequentemente chamado de PREN na prática) é uma ferramenta de comparação rápida porque captura os elementos de liga que fortalecem o filme passivo e resistem à iniciação de pites. A Outokumpu define o PRE usando PRE = %Cr + 3,3×%Mo + 16×%N. Um PRE mais alto geralmente significa uma margem melhor em cloretos, mas não é uma garantia: a geometria da fresta, a temperatura, a condição da superfície (tinta térmica/ferro livre) e a disponibilidade de oxigênio podem dominar os resultados em juntas reais.
Para seleção rápida de grau em ambientes com cloretos, use estas diretrizes práticas (orientação típica de engenharia; os limites reais dependem do nível de cloretos, temperatura, estagnação e frestas da junta):
- Corrosão leve, baixos cloretos (água de serviço limpa interna, condensado com baixo teor de sal, linhas de utilidade geral) – 304/304L pode ser aceitável quando as temperaturas são moderadas e as frestas são minimizadas.
- Água contendo cloretos, exposição externa ou costeira (água de resfriamento com cloretos, instalações costeiras, áreas de lavagem, muitas linhas de tratamento de água) – 316/316L é geralmente a escolha padrão.
- Cloretos severos com calor e/ou tensão (água do mar/salmoura quente, offshore, dessalinização de alta pressão, processamento químico agressivo) – duplex 2205 é comumente avaliado para melhorar a resistência a pites/frestas e a margem de SCC.
| Tipo de Aço | PRE Típico (depende do pedido/especificação) |
|---|---|
| 304/304L | ~18–21 |
| 316/316L | ~24–26 |
| Duplex 2205 | ~33–36 |
Observação: A exposição à escala de água do mar é extrema: a água do mar contém cerca de 19.000 mg/L de cloretos. Em condições estagnadas e quentes, a corrosão por fresta pode aparecer em juntas com gaxeta mesmo quando o tubo reto parece estar em bom estado.
Acessórios para Tubos de Aço Inoxidável: Divisão por Grau
Aço Inoxidável 304: Usos e Limitações
O aço inoxidável 304/304L é confiável para ambientes moderados, mas tem limitações claras em serviços com cloretos—especialmente em frestas e roscas.
Os Acessórios para Tubos de Aço Inoxidável 304 têm bom desempenho em sistemas de água limpa, processamento de alimentos e serviços utilitários internos onde os fatores de corrosão são controlados. Uma vantagem de engenharia fundamental é que, em muitas composições de água, o 304 e o 316 não exigem uma margem de corrosão porque resistem ao afinamento geral; o controle da corrosão localizada torna-se o foco do projeto (orientação do setor hídrico: BSSA—seleção em água e águas residuais).

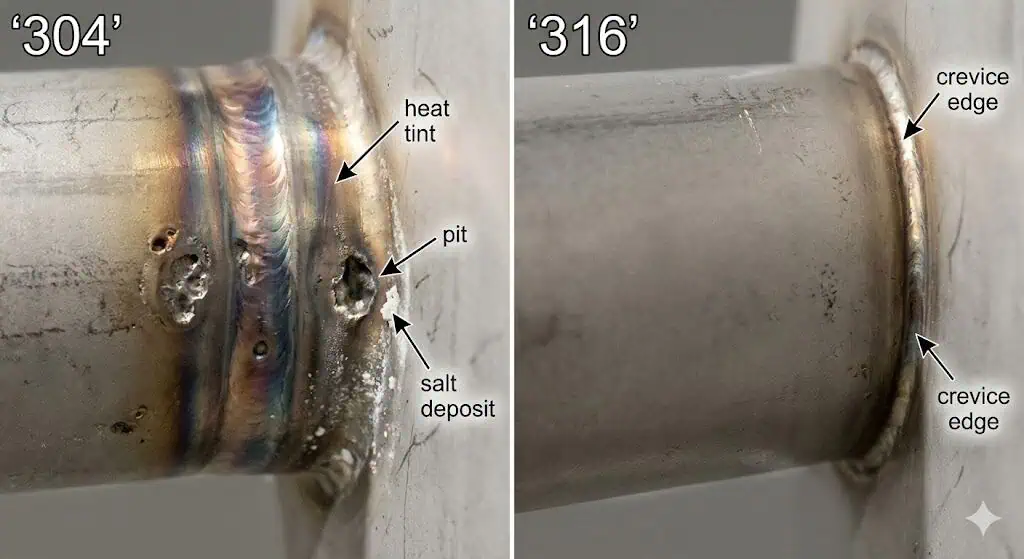

Onde o 304 encontra problemas é no ataque localizado induzido por cloretos: corrosão por pites na parte externa em atmosferas costeiras e corrosão por fresta sob gaxetas, vedante de rosca, depósitos ou bolsões estagnados. Em plantas reais, os relatos de “falhas do 304” quase sempre têm um fator geométrico/de manutenção—trechos mortos, compressão de gaxeta, coloração por calor ou contaminação superficial por ferro—não um trecho reto limpo e totalmente aerado.
Exemplo de campo (típico): Um skid utilitário costeiro usava tês roscados de 304 em uma linha clorada de baixo fluxo. Após meses de serviço intermitente, vazamentos começaram nas raízes das roscas onde o vedante prendeu umidade rica em cloretos. A solução não foi apenas mudar a liga; foi converter para juntas soldadas de topo onde viável, remover trechos mortos e atualizar para 316L nos locais restantes propensos a frestas.
Se sua fabricação envolve soldagem, o 304L é comumente selecionado para reduzir o risco de sensitização na zona afetada pelo calor. Após a fabricação, a limpeza/decapagem/passivação é frequentemente especificada para restaurar o desempenho à corrosão quando há contaminação por óxido de calor ou ferro livre (padrões de referência: Visão geral da ASTM A380 e ASTM A967/A967M (passivação)).
As certificações comuns incluem:
| Certificação | Descrição |
|---|---|
| ISO 9001 | Controles do sistema de gestão da qualidade (rastreabilidade, inspeção, calibração) |
| Padrões dimensionais da ASME | Especifique o padrão aplicável (por exemplo, ASME B16.9) para que os acessórios atendam aos requisitos do sistema |
| EN 10204 (3.1) / MTR | Relatório de ensaio de material e rastreabilidade do lote (verificar composição química/propriedades mecânicas) |
Nota do engenheiro: Se o 304 for especificado por custo, controle os fatores de falha — evite roscas em cloretos úmidos, minimize frestas de gaxetas, remova o tingimento térmico e especifique limpeza/passivação quando a contaminação por fabricação for plausível (ASTM A380 / ASTM A967).
Aço Inoxidável 316: Proteção Aprimorada Contra Corrosão
316/316L é a classe prática “padrão” para muitos serviços corrosivos porque melhora a resistência à corrosão por pites/frestas de cloretos com um custo e pegada de fabricação gerenciáveis.
316/316L contém molibdênio, e essa adição de Mo é uma razão pela qual seu PRE é tipicamente maior que o do 304 (veja a fórmula e tendências do PRE na folha de dados Outokumpu Supra). Na prática, 316/316L é comumente selecionado para circuitos de água de resfriamento, instalações costeiras, áreas de lavagem e muitas linhas de tratamento de água ou processamento químico onde cloretos e umidade fazem parte da operação normal.
Onde o 316 ainda pode falhar: frestas quentes, estagnadas e ricas em cloretos (sob gaxetas, depósitos e raízes de rosca). A Outokumpu observa que aplicações que combinam tensão de tração, cloretos e temperaturas acima de cerca de ~50°C devem ser tratadas como casos de risco de SCC para alguns aços inoxidáveis austeníticos — é por isso que o duplex é frequentemente considerado quando a função é “cloretos quentes + tensão”.”
Exemplo de campo (típico): Um tubo flangeado em 316L em um serviço de salmoura quente apresentou ataque na linha da junta, enquanto o tubo reto parecia aceitável. As ações corretivas foram (1) eliminar bolsões estagnados, (2) mudar o tipo/acabamento da junta para reduzir a severidade da fresta, (3) melhorar a limpeza pós-fabricação e (4) avaliar o duplex 2205 para as juntas dominadas por frestas.
| Liga | Cromo | Níquel | Molibdênio | Características de Resistência à Corrosão |
|---|---|---|---|---|
| 304/304L | ~18% (típico) | ~8% (típico) | ~0% | Resistência geral à corrosão; o risco de corrosão localizada aumenta rapidamente em cloretos/frestas |
| 316/316L | ~16–18% (típico) | ~10–14% (típico) | Contendo molibdênio | Resistência melhorada à corrosão por pites/fresta em cloretos; ainda vulnerável em frestas estagnadas quentes |
As aplicações geralmente incluem:
- Linhas de água de resfriamento e utilidades com cloretos mensuráveis
- Equipamentos de tratamento de água e componentes de distribuição
- Tubulação de processamento químico onde há presença de cloretos
- Enclausuramentos costeiros/ao ar livre e ambientes de lavagem
- Sistemas sanitários onde limpeza e margem de corrosão são ambos necessários
Aço Inoxidável Duplex: Alto Desempenho em Ambientes Severos
O Duplex 2205 é frequentemente selecionado quando o 316/316L não é mais “seguro o suficiente”, pois combina maior resistência, maior PRE e melhor resistência aos riscos de trincagem relacionados a cloretos.
Os Acessórios para Tubos de Aço Inoxidável Duplex possuem uma estrutura bifásica (austenita + ferrita). Em termos de engenharia, os benefícios práticos são (1) maior limite de escoamento para robustez à pressão/vibração/montagem e (2) resistência aprimorada à SCC por cloretos e corrosão localizada em comparação com os graus austeníticos padrão em muitos casos de cloretos quentes. O Duplex é uma escolha comum para sistemas de água do mar offshore, dessalinização de alta pressão e serviços de salmoura/químicos onde um vazamento gera grandes custos de segurança ou parada.
A contrapartida é o controle de soldagem e fabricação: o desempenho do duplex é sensível à entrada de calor, temperatura entre passes e o balanço de fases resultante. A orientação típica de soldagem inclui controle rigoroso da temperatura entre passes (frequentemente especificada em ≤150°C em documentos de orientação para duplex) e procedimentos qualificados para a forma específica do produto. Se você está especificando acessórios duplex, exija controles claros de WPS/PQR e rastreabilidade do material na ordem de compra.
Principais vantagens de engenharia (por que o duplex é escolhido):
Os Acessórios para Tubos de Aço Inoxidável Duplex são tipicamente especificados quando o serviço é “cloretos + calor + tensão” e a geometria da junta não pode eliminar frestas. Nesses casos, o maior PRE e a resistência à SCC geralmente justificam o prêmio de aquisição.
- Maior PRE impulsionado por Cr/Mo/N (fórmula PRE)
- Maior limite de escoamento (estabilidade da pré-carga da junta, risco reduzido de deformação)
- Comumente usado para reduzir a janela de risco de SCC por cloretos em comparação com os graus austeníticos padrão em serviço com cloretos quentes
| Propriedade | Aço Inoxidável Duplex | Aço Inoxidável Austenítico Tradicional |
|---|---|---|
| Limite de escoamento (tendência típica) | ~2× maior que as famílias 304/316 | Menor (mais propenso à deformação plástica sob sobrecarga) |
| Margem de corrosão localizada em cloretos | Maior PRE; melhor margem de resistência a corrosão por pites/fresta | Menor PRE; a corrosão por fresta pode dominar em cloretos quentes |
| Resistência à SCC por cloretos | Tipicamente melhor em muitos casos de cloretos quentes | O risco aumenta quando cloretos + tensão de tração + temperatura elevada se combinam |
| Sensibilidade à fabricação | Maior (o controle do WPS é crítico) | Menor (ainda requer boas práticas) |
| PRE (típico) | ~33–36 | 304 ~18–21; 316 ~24–26 |
O aço inoxidável duplex não é um “upgrade de marketing”. É uma escolha de controle de risco para cloretos quentes, alta tensão e juntas propensas a frestas onde o 316/316L tem um histórico comprovado de falhas.
Escolhendo os Acessórios de Tubulação em Aço Inoxidável Certos: Guia Prático de Seleção
Avaliando a Exposição Ambiental e Química
Combine o grau com o mecanismo de corrosão real esperado em suas juntas: corrosão por pites, corrosão por fresta, SCC ou efeitos galvânicos.
Comece com a química do fluido (cloretos, oxidantes, pH), depois sobreponha o perfil de temperatura e o regime de fluxo (estagnado vs turbulento). Muitos “vazamentos misteriosos” são impulsionados por frestas: uma junta com gaxeta prende um pequeno volume de solução com oxigênio esgotado, a química local muda e o ataque localizado começa sob a gaxeta, mesmo quando o fluido em massa parece aceitável. O projeto e a manutenção importam tanto quanto a escolha da liga—limpeza, controle de depósitos e eliminação de trechos mortos podem fazer uma liga de grau médio se comportar como uma solução de grau superior na prática (referências do setor hídrico: BSSA e SSINA).
| Tipo de Corrosão | O que significa para conexões |
|---|---|
| Corrosão uniforme | Menos comum para aço inoxidável em águas neutras; verificar ácidos/álcalis fortes e oxidantes |
| Corrosão por pites | Pites localizados induzidos por cloretos; maior PRE e melhor condição superficial ajudam |

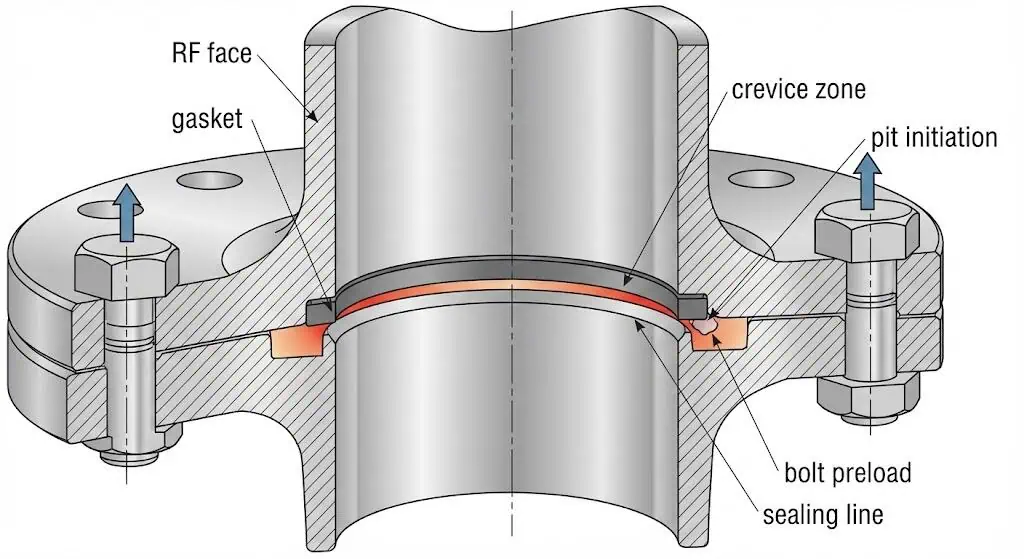

| Corrosão por fresta | Dominante em juntas/roscas/depósitos; projeto e escolha da junta frequentemente determinam o sucesso |
| Trincamento por corrosão sob tensão (SCC) | O risco aumenta com tensão de tração + cloretos + temperatura elevada (ver nota ~50°C na orientação da Outokumpu) |
| Corrosão galvânica | Normalmente ataca o metal menos nobre (por exemplo, aço carbono) em eletrólitos úmidos; pode ser necessário isolamento. |
Dica: “Cloretos + frestas” é a equação de falha mais comum em conexões. Se não for possível remover as frestas, aumente o PRE e melhore a condição da superfície—e documente isso no seu RFQ (requisitos de MTR + limpeza/passivação).
Necessidades de Temperatura, Pressão e Mecânicas
Temperatura e tensão não afetam apenas a resistência—elas alteram o comportamento de corrosão e o risco de SCC.
Temperaturas mais altas aceleram as reações eletroquímicas e podem deslocar o aço inoxidável de “seguro” para “limítrofe” em cloretos, especialmente em frestas. Ciclagem de pressão e vibração são importantes porque aumentam a tensão de tração e podem relaxar a pré-carga da junta ao longo do tempo. A resistência do duplex pode melhorar a estabilidade da junta, mas apenas se a fabricação e a soldagem forem adequadamente controladas.
Observação: a “temperatura máxima de operação” mostrada abaixo não é um limite de corrosão por cloretos; é uma referência aproximada para oxidação em alta temperatura. Para serviço com cloretos, os fatores controladores geralmente são o nível de cloretos, temperatura, oxigênio e estado de tensão—não a oxidação.
| Grau do Material | Referência de oxidação em alta temperatura (°C, aproximado) | Tendência de resistência | Casos de uso típicos |
|---|---|---|---|
| 304/304L | Alta (dependente da aplicação) | Austenítico de referência | Tubulação geral, utilidades internas, serviço com baixo teor de cloretos |
| 316/316L | Alta (dependente da aplicação) | Austenítico de referência | Marinho/costeiro, químico, tratamento de água |
| Duplex 2205 | Alta (dependente da aplicação) | Maior limite de escoamento | Óleo & gás, dessalinização, cloretos quentes + tensão |
- Resistência: suporta pressão, vibração e cargas de montagem sem deformação permanente.
- Ductilidade: ajuda a tolerar desalinhamento na instalação sem trincar.
- Tenacidade: importante para serviço com impacto e baixas temperaturas (verificar conforme especificação, se necessário).
Nota: O aço duplex frequentemente melhora a estabilidade da junta e a margem de SCC em cloretos quentes, mas apenas se o controle do procedimento de soldagem for tratado como um requisito técnico, não como uma reflexão tardia.
Orçamento e Valor do Ciclo de Vida
O custo do ciclo de vida é dominado pelo tempo de inatividade, resposta a vazamentos e mão de obra de substituição—não apenas pelo preço de compra da liga.
A escolha do aço inoxidável 304 para um sistema com cloretos pode parecer eficiente até ocorrer o primeiro vazamento em uma junta com gaxeta em um rack de difícil acesso. O aço inoxidável pode proporcionar longa vida útil em sistemas de água quando a seleção do grau e as práticas de fabricação correspondem ao ambiente (referências de água: SSINA e World Stainless / ISSF—abastecimento de água potável), mas o grau errado na geometria de junta errada pode falhar precocemente por corrosão localizada.
- Vazamentos induzidos por frestas frequentemente começam em gaxetas/roscas/depósitos—projete em torno deles.
- A limpeza/passivação pós-fabricação pode restaurar a resistência à corrosão quando há coloração por calor ou contaminação por ferro livre (ASTM A380 / A967).
- O custo mais alto da liga é frequentemente justificado em locais com frestas em cloretos quentes, mesmo que o tubo reto pudesse sobreviver com um grau inferior.
| Grau | Custo inicial | Risco de manutenção em cloretos | Valor do ciclo de vida (típico) |
|---|---|---|---|
| 304/304L | Baixa | Maior (frestas/roscas em cloretos) | Alto em serviço leve; pode ser baixo em cloretos quentes |
| 316/316L | Médio | Moderado (ainda observar frestas estagnadas quentes) | Frequentemente o melhor equilíbrio para água contendo cloretos/exposição externa |
| Duplex 2205 | Superior | Menor (quando a fabricação é controlada) | Forte em serviço severo onde um vazamento é custoso |
Nota de caso (típica): Em projetos de água e dessalinização, a seleção de aço inoxidável é comumente justificada contra mão de obra de substituição, custo de parada e problemas de qualidade da água causados por corrosão—não apenas pelo preço do metal. Use referências da indústria de água (SSINA / ISSF / BSSA) para apoiar argumentos de ciclo de vida em seu dossiê de projeto.
Lista de Verificação Rápida de Seleção de Grau
Use esta lista de verificação para determinar rapidamente um grau de aço inoxidável defensável—e para escrever uma especificação de compra que evita o risco de “substituto desconhecido”.
- Identifique o meio e os contaminantes (cloretos, oxidantes, pH, depósitos).
- Mapeie o perfil de temperatura (condições normais + anormais + estagnadas).
- Identifique os locais de fresta (juntas, roscas, juntas sobrepostas, depósitos, trechos mortos).
- Defina os fatores mecânicos (ciclagem de pressão, vibração, tensão de montagem).
- Escolha a liga pelo mecanismo (corrosão por pites/fresta vs SCC vs química do processo).
- Trave o padrão/especificação no RFQ (especificação do material + padrão dimensional + ensaios).
- Exija rastreabilidade (número do lote + EN 10204 3.1 / MTR + PMI se crítico).
- Especifique controles de condição superficial quando necessário (decapagem/passivação conforme ASTM A380/A967).
| Grau | Propriedades-chave | Usos comuns |
|---|---|---|
| 304/304L | Resistência geral à corrosão; melhor em ambientes leves | Alimentos, bebidas, utilidades internas, processos com baixo teor de cloretos |
| 316/316L | Maior PRE devido ao Mo; melhor margem contra cloretos | Costeiro/externo, tratamento de água, água de resfriamento, muitos produtos químicos |
| 2205 Duplex | Maior PRE + maior limite de escoamento; margem melhorada contra SCC | Offshore, dessalinização, salmouras, cloretos quentes + tensão |
Nota de compras: Se você está comprando conexões para solda de topo, especifique o padrão dimensional (por exemplo, ASME B16.9) e exija MTR/PMI/rastreabilidade para evitar substituição de grau.
Fluxograma: Guia de Seleção Passo a Passo
O catálogo de produtos da Sunhy abrange graus comuns e tipos de conexão (solda de topo, roscada, flangeada). Para projetos de engenharia, solicite documentação que corresponda à sua especificação: MTR, rastreabilidade térmica e etapas definidas de inspeção/teste.
Erros Comuns ao Escolher Aços Inoxidáveis para Serviço Corrosivo
Confiar excessivamente no 304 em ambientes ricos em cloretos
O 304 é frequentemente escolhido por custo, mas falha em frestas (juntas/roscas/depósitos) quando cloretos e umidade são persistentes.
Íons de cloreto desestabilizam o filme passivo localmente, levando a pites que podem se tornar vazamentos através da parede. Isso é especialmente comum onde o oxigênio está esgotado (sob juntas/depósitos) e onde a geometria retém líquido. Em outras palavras, “304 falhou” é frequentemente uma história de “fresta + cloreto + manutenção”.
| Consequência | Descrição |
|---|---|
| Trinca por Corrosão sob Tensão (SCC) | Em condições de cloreto + tensão + temperatura, trincas podem ocorrer sem grande perda de metal |
| Corrosão por pites | Pites pequenos e profundos podem perfurar conexões mesmo quando a espessura da parede parece “boa” em outros lugares |
| Corrosão por fresta | O ataque se concentra sob juntas, roscas, depósitos e bolsões estagnados |
Dica: Se seu projeto inclui juntas roscadas ou com gaxetas em cloretos úmidos, considere o 316/316L como ponto de partida e avalie o duplex para serviço quente/sob tensão.
Ignorar a corrosão da solda e as zonas afetadas pelo calor
A coloração térmica da solda, contaminação superficial e risco de sensibilização podem transformar uma “liga boa” em uma “superfície ruim”.”

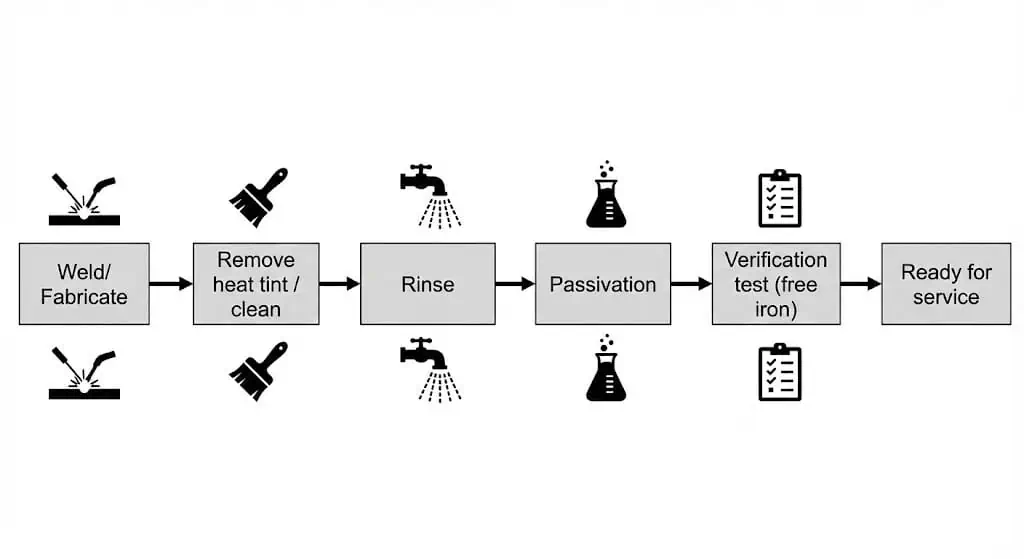

A soldagem altera a condição superficial e a microestrutura. A coloração térmica e a contaminação por ferro incorporado são causas comuns de corrosão localizada precoce perto das soldas. Controles de engenharia incluem procedimentos qualificados, ferramentas limpas (evitar contaminação cruzada com aço carbono) e especificar limpeza/decapagem/passivação pós-fabricação quando necessário (ASTM A380 / A967/A967M).
- Problemas de distorção e ajuste podem criar vazamentos em juntas ou compressão irregular—frequentemente diagnosticados erroneamente como “corrosão”.”
- A coloração térmica e a contaminação por ferro livre podem reduzir a resistência à corrosão localizada perto das soldas.
- Para o aço duplex, o controle do procedimento de soldagem é crítico (entrada de calor/temperatura entre passes/equilíbrio de fases).
| Erro Comum | O que causa |
|---|---|
| Contaminação superficial / limpeza inadequada | Pites precoces perto das soldas e em frestas; margem de corrosão reduzida |
| Parâmetros de soldagem não controlados | Problemas de microestrutura (especialmente em duplex), tenacidade/resistência à corrosão reduzidas |
Nota do engenheiro: Se o sistema falhar “somente próximo às soldas”, não conclua imediatamente que é “liga errada”. Verifique coloração térmica, contaminação e se a limpeza/passivação foi especificada e verificada.
Escolher apenas pelo preço, não pelo custo do ciclo de vida
O menor preço inicial pode se tornar a opção mais cara quando o acesso para substituição, tempo de parada e resposta a vazamentos são considerados.
Falhas de custo do ciclo de vida são comuns quando o aço 304 é instalado em ambientes com cloretos e juntas propensas a frestas, e a manutenção se repete anualmente. O aço inoxidável pode ser extremamente custo-efetivo em sistemas de água e processos quando a seleção de grau e a fabricação estão corretas (exemplos da indústria: SSINA water systems), mas é implacável quando a geometria aprisiona cloretos e o oxigênio é esgotado.
- Priorize o controle de frestas: seleção de gaxeta, acabamento superficial e projeto da junta.
- Use práticas documentadas de limpeza/passivação quando a contaminação na fabricação for plausível.
- Garanta sua especificação com normas + rastreabilidade para evitar substituições.
| Erro Comum | Resultado |
|---|---|
| Ignorando a severidade da corrosão por fresta | Corrosão na linha de juntas e vazamentos “inexplicáveis” mesmo quando a tubulação reta está boa |
| Sem requisitos de documentação | Risco de substituição de grau; desempenho de corrosão inconsistente de lote para lote |
Considere tanto o investimento inicial quanto as consequências de falha ao escolher conexões de tubulação em aço inoxidável—especialmente em serviço com cloretos quentes onde a corrosão localizada é o modo dominante.
Exemplos e Estudos de Caso do Mundo Real
Aplicações em Óleo & Gás
No óleo e gás, as conexões geralmente falham onde a exposição a cloretos encontra tensão e frestas—portanto a seleção de duplex frequentemente visa prevenir paradas, não buscar “metal mais forte”.”
Instalações de óleo e gás comumente combinam cloretos úmidos (água do mar, água produzida), ciclagem de pressão e geometrias complexas de juntas. Nessas condições, o duplex é frequentemente especificado para serviço crítico de água do mar e salmoura porque melhora a margem de corrosão localizada e a estabilidade da junta. Se 316/316L for usado, os engenheiros tipicamente apertam o controle de frestas (seleção/acabamento de juntas), limpeza/passivação e intervalos de inspeção.
- Exemplo 1 (típico): Cabeçote de água utilitária offshore—flanges de 316L apresentaram ataque por corrosão por fresta na linha da junta após períodos de espera estagnada e aquecida. As ações corretivas incluíram limpeza/gestão de biocida, redesenho da junta e atualização das conexões mais severas para corrosão por fresta para duplex 2205.
- Exemplo 2 (típico): Skid de amostragem de água produzida—conexões roscadas de 304 vazaram nas raízes da rosca em exposição úmida a cloretos. Correção: alterar o tipo de conexão (reduzir roscas), atualizar a liga localmente e implementar limpeza/passivação mais documentação nos lotes de reposição.
- Exemplo 3 (típico): Modificação de linha duplex—procedimento de soldagem não qualificado causou desempenho de corrosão inconsistente próximo às soldas. Correção: WPS/PQR qualificado, interpasse controlado e inspeção documentada.
Conclusão de engenharia: “Atualização de liga” funciona melhor quando combinada com redesenho da conexão (reduzir frestas) e fabricação controlada (ferramentas limpas + condição de superfície verificada).
Processamento Químico e Tratamento de Água
Plantas de água e químicas se preocupam com resistência à corrosão, higiene e previsibilidade de manutenção—o aço inoxidável é frequentemente selecionado porque resiste ao desgaste geral e suporta longa vida útil quando a seleção do grau está correta.
A orientação do setor para sistemas de água observa que as famílias 304 e 316 são amplamente utilizadas em muitas composições de água e efluentes (ver BSSA) e a tubulação de aço inoxidável tem uma longa história no tratamento e distribuição de água potável (SSINA; ISSF abastecimento de água potável). O foco da engenharia permanece no controle de corrosão localizada em juntas e depósitos.
| Benefício | Significado de engenharia |
|---|---|
| Resistência à corrosão | Frequentemente, nenhuma margem de corrosão geral é necessária; o projeto se concentra em pites/frestas nas juntas |
| Longevidade | Uma longa vida útil é alcançável quando o grau e a fabricação correspondem à química da água |
| Força e durabilidade | Lida bem com alto fluxo/turbulência em muitos sistemas de água (consulte a orientação da BSSA) |
| Propriedades higiênicas | Superfície lisa e fácil de limpar; amplamente utilizada em sistemas de água potável e sanitários |
| Ecoamigabilidade | Alta reciclabilidade; vida longa reduz impactos de substituição |
| Versatilidade | Faixa de graus permite adequação ao nível de cloretos e à química do processo |
Quando as plantas mudam de uma liga inferior para 316/316L (ou duplex em serviço severo), geralmente relatam menos reparos de vazamento nas juntas—porque a corrosão localizada está sendo tratada nos pontos de falha, não apenas no tubo reto.
316/316L e Duplex 2205 são comumente selecionados como as opções mais confiáveis para serviço corrosivo em ambientes contendo cloretos.
Os engenheiros devem adequar o grau à geometria da junta e às realidades operacionais:
- 304/304L adequa-se a sistemas leves, internos, com baixo teor de cloretos e frestas controladas.
- 316/316L adequa-se a água contendo cloretos, exposição externa e muitos serviços químicos.
- O Duplex 2205 é frequentemente avaliado para cloretos quentes, salmouras, serviços offshore ou de alta consequência, onde o risco de SCC/corrosão por fresta deve ser reduzido.
Escolher um fornecedor com rastreabilidade e inspeção documentada ajuda a garantir que a liga instalada corresponda à suposição de engenharia.
PERGUNTAS FREQUENTES
Qual é a principal diferença entre conexões de aço inoxidável 304, 316 e Duplex?
304/304L é um grau austenítico de uso geral para serviço leve, 316/316L adiciona molibdênio para melhor resistência à corrosão por pites/fresta por cloretos, e o Duplex 2205 tipicamente adiciona tanto maior PRE quanto limite de escoamento muito mais alto.
Na prática, isso significa que 316/316L é frequentemente o padrão para água contendo cloretos e exposição externa, enquanto o duplex é escolhido quando cloretos quentes + tensão + frestas criam risco de SCC/corrosão por fresta que o 316 pode não tolerar.
| Grau | Melhor Uso (prático) |
|---|---|
| 304/304L | Alimentos, água interna, utilidades com baixo teor de cloretos |
| 316/316L | Costeiro/externo, água de resfriamento, muitos serviços químicos e de tratamento de água |
| Duplex 2205 | Cloretos quentes, salmouras, serviços offshore/dessalinização, serviço de alta consequência |
Como os engenheiros escolhem a classe correta para serviço corrosivo?
Os engenheiros combinam o grau com (1) mecanismo de corrosão, (2) nível de cloretos + temperatura, (3) severidade de frestas e (4) estado de tensão—em seguida, travam a escolha com normas e rastreabilidade.
- Identificar meio e contaminantes (cloretos, oxidantes, depósitos)
- Verificar temperatura e fluxo (frestas estagnadas são de alto risco)
- Mapear frestas (juntas/roscas/tubulações sem fluxo) e locais de tensão de tração
- Selecionar grau pelo mecanismo (pites/fresta vs. SCC) e consequência da falha
- Especificar normas + MTR/PMI + requisitos de limpeza/passivação quando necessário
Os acessórios de aço inoxidável da Sunhy são certificados para uso industrial?
Para compras industriais, a chave não é um logotipo—é a documentação que corresponde à sua especificação.
Solicitar rastreabilidade MTR/EN 10204 3.1, a norma dimensional aplicável (ex.: ASME B16.9 para conexões soldadas de topo) e quaisquer registros de inspeção/teste necessários (PMI, testes hidráulicos/pneumáticos quando especificados). Essa documentação é o que torna o desempenho instalado auditável.
As conexões de aço inoxidável podem ser usadas em sistemas de água potável?
Sim—as famílias 304 e 316 são amplamente usadas em tratamento e distribuição de água potável, com seleção de grau baseada na química da água (cloretos, desinfetantes), temperatura e severidade de frestas.
Referências da indústria descrevem o uso de aço inoxidável em sistemas de água potável e enfatizam a seleção do grau correto e práticas de fabricação (ISSF abastecimento de água potável; SSINA water systems). Para cloretos mais altos ou frestas estagnadas quentes, os engenheiros podem avaliar 316/316L ou duplex dependendo do risco.
O que significa o “L” em 304L/316L e quando devo especificá-lo?
“L” indica baixo carbono, o que melhora a resistência à corrosão relacionada à sensitização em áreas soldadas.
Se as conexões serão soldadas (especialmente seções mais espessas ou ciclos térmicos repetidos), especificar 304L/316L é uma prática comum de engenharia para reduzir o risco de corrosão intergranular na ZTA.
É necessário realizar decapagem/passivação após a fabricação ou soldagem?
Se coloração térmica, ferro embutido ou contaminação de fabricação são plausíveis, especificar limpeza/decapagem/passivação pode ser crítico para o desempenho contra corrosão localizada.
Documentos de referência incluem ASTM A380 (orientação de prática) e ASTM A967/A967M (tratamentos de passivação e testes de verificação). Inclua o requisito (e a verificação de aceitação) na RFQ se for importante para a confiabilidade em serviço.
