Vazamentos em Conexões Hidráulicas: Como Diagnosticar NPT, JIC e ORFS e Corrigir a Vedação Correta

Vazamentos em Conexões Hidráulicas? Guia de Diagnóstico para NPT, JIC e ORFS (Reparo e Torque)

O reparo bem-sucedido de adaptadores hidráulicos é 90% de diagnóstico e 10% de giro de chave. A maioria dos vazamentos em conexões hidráulicas não é causada por uma conexão que está simplesmente “muito solta”. Geralmente são causados pelo método de vedação incorreto, superfícies de assento danificadas, O-rings cortados, alinhamento inadequado, contaminação ou danos na rosca. Para corrigir um vazamento permanentemente, você precisa identificar como a conexão veda, verificar a geometria da rosca e, em seguida, escolher a ação correta, seja revedar, substituir um O-ring, corrigir o alinhamento ou substituir a própria conexão.

É por isso que o reaperto cego causa tantos reparos repetidos. Em uma conexão JIC, força excessiva pode danificar o assento de flaragem. Em uma conexão ORFS, pode comprimir ou extrudar o O-ring se a conexão não estiver limpa e alinhada. Em uma rosca cônica, como NPT, o selante incorreto ou o cruzamento de roscas pode criar um caminho de vazamento que nenhuma quantidade de força resolverá. Se você estiver comparando famílias de conexões ou confirmando métodos de vedação antes do reparo, também pode querer revisar nosso guia de tipos de conexões para tubos e guia de seleção de adaptadores hidráulicos.

Segurança Crítica: Antes de inspecionar qualquer conexão, despressurize o circuito completamente e verifique energia zero. O fluido hidráulico de alta pressão de um vazamento de pinhão pode se comportar como uma agulha e causar lesões por injeção. Nunca use sua mão para verificar vazamentos. Use papelão, madeira ou outro método protegido e siga orientações de segurança hidráulica da OSHA ao trabalhar em sistemas pressurizados.

⚡ Diagnóstico de Campo em 20 Segundos: Onde está o vazamento?

Não diagnostique apenas pela mancha de óleo. O fluido hidráulico frequentemente migra ao longo da mangueira, tubo, hexágono do adaptador ou superfície da máquina antes de pingar, então a área úmida visível nem sempre é a verdadeira fonte. Primeiro, limpe completamente a conexão até secar. Em seguida, se seguro, opere o sistema brevemente em baixa pressão e observe onde o óleo fresco aparece primeiro. Combine esse local com o modo de falha provável abaixo:

• Vazamento nas Rosca (Porta de Rosca Reta):
  Em muitos casos, isso indica falha da arruela, selo colado ou O-ring, não um problema com a rosca em si. Apertar sozinho raramente resolve. Inspecione primeiro o elemento de vedação e a face da porta.
• Vazamento na Porca (Metal) ou Manga (JIC / Flare):
  Geralmente indica danos no assento, ranhuras no cone, alinhamento inadequado, carga lateral ou torque excessivo anterior. Não continue puxando a chave. Separe a junta e inspecione as superfícies de vedação de 37 graus.

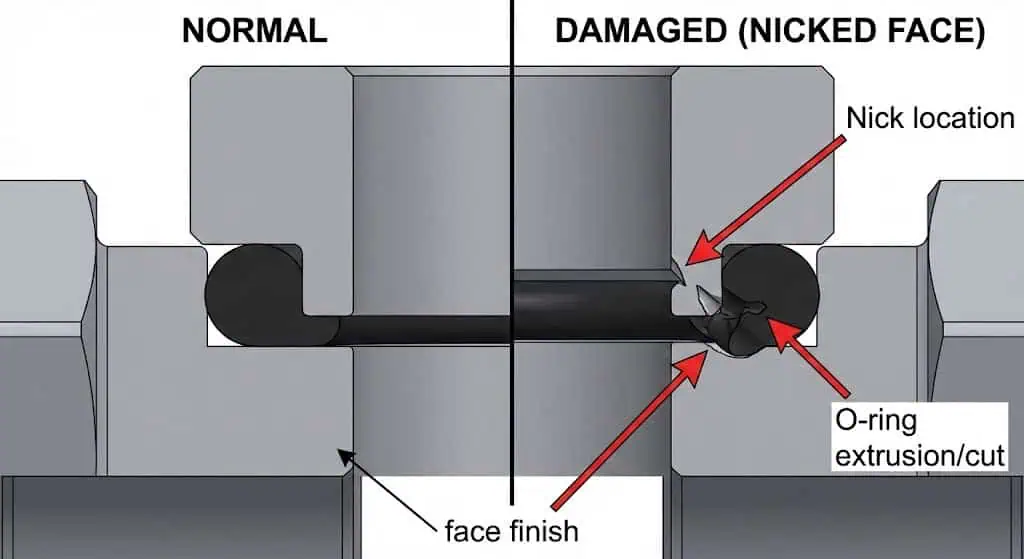

• Vazamento na Face (ORFS):
  Geralmente indica um corte, pinçado, achatado, endurecido ou anel de vedação (O-ring) ausente, ou uma face plana com entalhe. Substitua o anel de vedação (O-ring) e inspecione o sulco e a face de acoplamento antes da remontagem.
• Vazamento nas Roscas (NPT / Cônicas):
  Geralmente indica selante insuficiente ou inadequado, danos nas roscas, rosca cruzada ou porta fêmea rachada. Desmonte, limpe, inspecione e resele corretamente. Não tente enterrar o problema com mais pasta.

• Identifique primeiro o tipo de conexão: NPT ou BSPT vedam por interferência de rosca cônica, JIC 37° flare veda no assento, ORFS veda na face do anel de vedação (O-ring), e sistemas DIN 2353 / 24° vedam através da geometria do ferrule e do assento.
• Procure evidências, não suposições: Padrão de umidade, extrusão do anel de vedação (O-ring), gales nas roscas, marcas de fretagem, entalhes na face, puxão do tubo, linhas de testemunha ou arranhões no assento do flare apontam para diferentes causas raiz.
• Substitua elementos de vedação com falha, não apenas os sintomas: Agir cedo reduz a entrada de contaminação, vazamento crônico, acúmulo de calor, perda de fluido e desgaste desnecessário em bombas, válvulas e componentes circundantes.

Problemas Comuns de Reparo de Adaptadores Hidráulicos

Vazamentos em Conexões Hidráulicas: Causas Raiz

A maioria dos vazamentos ocorre porque o sistema de vedação é identificado incorretamente ou danificado. No serviço de campo, muitas supostas “falhas de adaptador” são na verdade erros de instalação, padrões de rosca misturados, vedações reutilizadas ou superfícies de vedação danificadas. Um vazamento em uma porta de rosca reta é frequentemente um problema do elemento de vedação, e não um problema de rosca. Um vazamento em uma conexão de flaragem é frequentemente um problema de assento, e não um problema de torque. Entender o que realmente cria a vedação é o primeiro passo para corrigir o vazamento de uma vez, em vez de mexer na mesma junta repetidamente.

Um exemplo comum em trabalhos de manutenção é uma junta ORFS que é apertada novamente porque parece solta, apenas para vazar novamente assim que a pressão retorna. Quando a conexão é aberta, a causa real é frequentemente um O-ring cortado, contaminação no sulco ou um pequeno arranhão na face plana, em vez de carga de fixação insuficiente. Esse padrão é exatamente o motivo pelo qual o diagnóstico deve começar com o método de vedação, não com a chave.

Estilo de Vedação	O que Realmente Veda	Causa Mais Comum de Vazamento	Primeira Verificação
Rosca cônica (NPT / BSPT)	Interferência de rosca + selante	Cruzamento de roscas, selante errado, engate inadequado, porta rachada	Verifique a condição da rosca, engate cônico e integridade da porta.
JIC 37° flare (SAE J514)	Assento flare metal-metal	Riscos no assento, danos no cone, desalinhamento, excesso de torque	Teste da unha: Se você sentir um arranhão no cone ou no assento, substitua a peça danificada.
ORFS (SAE J1453)	Compressão de face com O-ring	O-ring cortado, face arranhada, contaminação, vedação ausente ou incorreta	Inspecione a condição do O-ring, limpeza do sulco e danos na face plana.
DIN 2353 / 24°	Mordida do ferrulo e geometria do assento	Voltas de montagem incorretas, ferrulo reutilizado, dureza incorreta do tubo	Verifique a profundidade da marca de mordida, posição do ferrulo e condição da superfície do tubo.

Gripagem da rosca e danos à vedação

A integridade da rosca é a base da junta, mas as roscas nem sempre criam a vedação. Esta distinção é importante. Em muitas conexões, roscas danificadas impedem a carga de aperto correta, embora a vedação real seja feita em outro lugar. Em sistemas de aço inoxidável, o galeamento é um modo de falha frequente porque o contato aço-inoxidável-aço-inoxidável pode soldar a frio sob carga. Uma vez que uma porca trava na metade da montagem, a junta está efetivamente arruinada. Nesse ponto, forçar a conexão mais apertada geralmente destrói ambas as peças de acoplamento.

Técnicos experientes geralmente tratam o aperto excessivo como um sinal de alerta, não como uma solução. Em conexões JIC, força extra pode distorcer o assento do flare ou danificar o cone. Em conexões ORFS, pode comprimir ou extrudar o O-ring se a junta não estiver limpa e alinhada. Na prática, mais força pode brevemente retardar o vazamento enquanto torna o próximo reparo mais difícil. É por isso que a orientação de manutenção de Gates e recomendações de prevenção de vazamentos da NFPA enfatizam montagem correta, roteamento, limpeza e condição da superfície, em vez de simplesmente adicionar torque.

• Não deixe que o “torque” esconda o desalinhamento: Carga lateral devido a roteamento inadequado da mangueira, peso do tubo não suportado ou instalação forçada pode comprometer uma vedação que, de outra forma, estaria correta.
• Lubrifique quando apropriado: Especialmente para conexões rosqueadas de aço inoxidável para aço inoxidável, use um antiaderente ou lubrificante de montagem adequado apenas quando recomendado pelo fabricante do acessório.
• Inicie cada conexão manualmente: Se a porca ou rosca macho não girar livremente nas primeiras voltas, pare imediatamente. O cruzamento de roscas NPT, roscas métricas finas ou portos de rosca reta raramente é recuperável em serviço hidráulico.
• Inspecione a face de vedação, não apenas o hexágono: Uma aparência externa limpa do hexágono pode esconder um assento de flared danificado ou uma face ORFS arranhada. O caminho do vazamento geralmente começa onde o metal e a vedação realmente se encontram.

Erros de Instalação (Os “Três Grandes”)

Muitas plantas industriais descobrem que vazamentos recorrentes remontam aos mesmos erros de instalação. Esses erros desperdiçam tempo porque a junta pode manter a pressão brevemente após um retorque, apenas para começar a vazar novamente após vibração, ciclagem térmica ou serviço em plena pressão.

1. Padrão de Rosca Errado: Forçar um macho BSPP em uma porta NPT, ou confundir formas de rosca métrica com UN / SAE. A conexão pode parecer “começar”, mas a incompatibilidade de rosca destrói a qualidade do engate e a integridade da vedação.
2. Fita em Selos de Face: Aplicar fita PTFE em roscas JIC ou ORFS. Esses sistemas não vedam nas roscas. A fita altera a sensação de montagem, distorce a interpretação do torque e pode liberar contaminação no circuito hidráulico.
3. Apertar excessivamente: Esmagar o nariz do flared, distorcer o assento de vedação, extrudar o O-ring ou rachar uma porta fêmea. Mais força não é o mesmo que melhor vedação.

Um quarto erro vale a pena adicionar aqui porque é comum em trabalhos reais de manutenção: reutilizar elementos de vedação danificados. Reutilizar um O-ring ORFS cortado ou uma arruela colada deformada para economizar tempo geralmente cria um segundo evento de reparo. Em sistemas hidráulicos, o custo de reabrir a junta é quase sempre maior do que o custo de substituir o elemento de vedação correto durante o primeiro reparo.

Ferramentas e Métodos de Diagnóstico

Etapas de Inspeção Visual

A inspeção visual não é uma formalidade. É coleta de evidências. Limpe a junta seca, remova a sujeira que pode esconder o caminho do vazamento e, em seguida, se seguro, execute o sistema brevemente para ver onde a nova umidade começa. Observe atentamente como a mangueira ou tubo entra no conector. Uma conexão que foi forçada no lugar muitas vezes vaza não porque o conector é defeituoso, mas porque a montagem está permanentemente carregada na direção errada.

Na prática, vazamentos “aleatórios” repetidos geralmente são problemas de roteamento, e não defeitos de conexões. Se marcas de testemunho, espaçamento de grampos ou tração do tubo sugerirem movimento sob vibração, inspecione o layout de suporte antes de culpar o corpo da conexão em si. Uma junta reconstruída corretamente ainda pode vazar novamente se a mangueira ou tubo continuar a carregar a conexão lateralmente durante a operação. Se o roteamento e o suporte forem parte do seu problema, revise seu método de instalação junto com o tipo de conexão, em vez de tratar o vazamento como um problema isolado de peças.

• Verifique Desalinhamento: Uma mangueira puxando o adaptador lateralmente cria carregamento desigual, distorção do assento e falha prematura da vedação.
• Verifique o Revestimento e a Condição da Superfície: Em ambientes corrosivos, perda de revestimento, ferrugem ou pitting ao redor da zona de vedação devem ser tratados como defeitos prioritários, não como danos cosméticos.
• Verifique Marcas de Testemunho: Trincas na tinta, superfícies polidas planas, poeira de fretagem ou anéis de sujeira ao redor da porca geralmente indicam vibração, afrouxamento ou movimento repetido.
• Verifique a Face da Porta: Uma arruela colada ou vedação de O-ring pode falhar porque a face da porta está arranhada, não porque a arruela em si está ruim.
• Verifique Sinais de Reparo Anterior: Excesso de selante, chanfros de chave danificados e camadas empilhadas de fita geralmente indicam uma junta que já foi “salva” mais de uma vez.

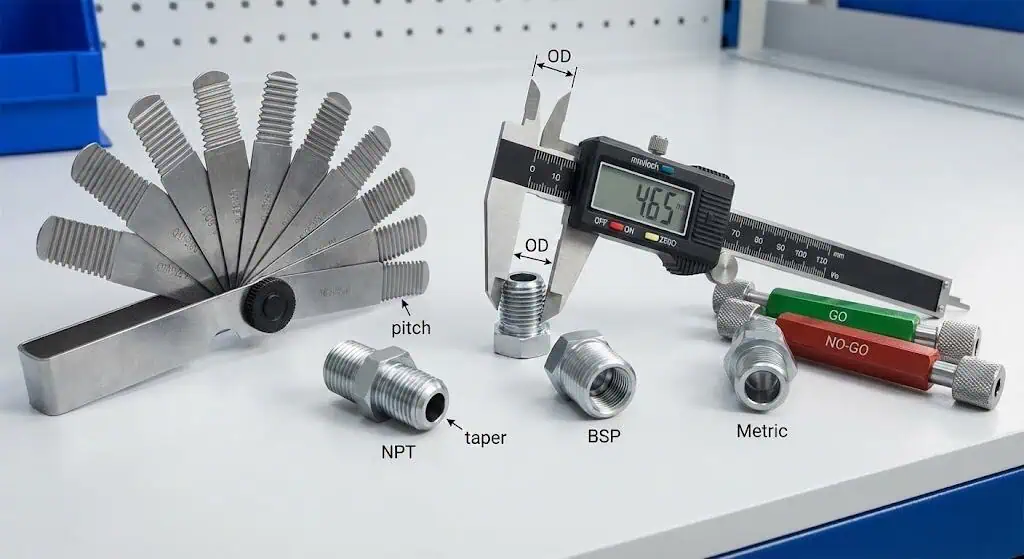

Ferramentas Essenciais

Reduza as suposições mantendo um pequeno kit de identificação em sua caixa de ferramentas de serviço. Mesmo técnicos experientes podem interpretar mal uma conexão ao trabalhar rapidamente em óleo, sujeira e acesso ruim. Algumas ferramentas de medição básicas previnem erros caros.

• Medidor de Passo de Rosca: Essencial para distinguir passo métrico de contagens de rosca SAE/UN. Um passo de 1,5 mm e uma rosca de 16 TPI podem parecer enganosamente semelhantes no campo.
• Paquímetro: Necessário para medir diâmetro maior, OD do tubo, abertura da porta e tamanho do corpo da conexão com precisão.
• Medidor de Ângulo de Assento: Ajuda a distinguir JIC 37° de SAE 45° ou outras formas de assento. Identificar incorretamente o ângulo do assento é uma das principais causas de “vazamentos misteriosos”.”
• Boa Iluminação e Ampliação: Pequenos arranhões, O-rings enrolados ou pequenos entalhes na face são fáceis de perder e subestimar.
• Referência de Torque ou Tabela de Montagem: Use o catálogo do fabricante da conexão sempre que possível. Valores de torque genéricos nunca devem substituir as instruções específicas para a peça real em serviço.

Se você precisar de referências internas ao identificar formas de rosca, materiais ou famílias de conexões, também pode direcionar os leitores para o seu Centro de referência em PDF, página de materiaise guia BSP vs NPT.

O Procedimento de Reparo

Precauções de Segurança

O fluido hidráulico de alta pressão é perigoso. Trate cada vazamento como um evento de confiabilidade e um evento de segurança. Um pequeno vazamento pode ocultar um grande perigo, especialmente em sistemas quentes, equipamentos de alto ciclo ou circuitos com energia armazenada.

• Siga os procedimentos de Bloqueio / Sinalização antes de abrir a junta.
• Despressurize completamente, incluindo acumuladores e seções presas, antes de desconectar qualquer linha ou adaptador.
• Nunca use as mãos para encontrar vazamentos.
• Use o EPI apropriado e controle a área de trabalho antes de testar.
• Após a remontagem, coloque o sistema de volta em operação gradualmente e verifique o reparo em condições controladas.

Para equipes de manutenção que precisam de uma referência de segurança, consulte orientações Gates Safe Hydraulics e Orientação sobre riscos hidráulicos da OSHA.

Correção de Vazamento Passo a Passo (Por Tipo de Vedação)

1. Limpeza e Inspeção: Remova óleo, sujeira, selante antigo e detritos. Identifique o método de vedação antes de desmontar a junta ainda mais. Procure por danos nas roscas, arranhões no assento, extrusão do O-ring, arruelas achatadas, portas rachadas ou carga lateral devido ao roteamento inadequado.
2. Execute a Correção:
   • JIC 37° Flare: Separe a junta e inspecione o cone macho e o assento fêmea. Se o cone estiver liso e o assento não estiver danificado, monte corretamente e use o método de montagem apropriado do fabricante do acessório. Não use fita ou pasta nas roscas. Se um arranhão puder ser sentido com a unha, substitua o componente danificado.
   • ORFS (O-Ring Face Seal): Remova o O-ring antigo, inspecione o sulco e a face plana, e instale um novo O-ring compatível com lubrificação leve antes da montagem. Certifique-se de que a face assente corretamente e o O-ring não esteja torcido, comprimido ou contaminado. Se uma junta ORFS ainda vazar após o reaperto, pare de adicionar força e inspecione o O-ring e a face diretamente. Em muitos casos de vazamento repetido, a falha é um selo cortado ou face danificada, não baixo torque.
   • NPT (Tapered Thread): Desmonte completamente, limpe as roscas macho e fêmea totalmente e inspecione quanto a roscas cruzadas, rachaduras ou portas rachadas. Aplique um selante de pasta classificado para hidráulica, se apropriado para a aplicação, e remonte cuidadosamente à mão antes do aperto final. Evite confiar em excesso de selante como substituto para a condição adequada das roscas.
   • DIN 2353 / Tipo de Compressão de 24°: Verifique a mordida do anel de compressão, o material do tubo e o histórico de montagem. Se o anel de compressão tiver sido perturbado, reutilizado indevidamente ou mostrar mordida não confiável, a substituição geralmente é mais segura do que tentar “perseguir” o vazamento com voltas extras de montagem.
3. Verifique o Resultado: Reveja o alinhamento, confirme que a mangueira ou tubo não está em torção e teste primeiro em baixa pressão. Procure por umidade fresca, pontos de contato, atrito ou movimento antes de retornar o sistema ao serviço completo.

⚠️ Nota de Engenharia sobre Torque:
“Aperte com 20 ft-lbs” é uma generalização perigosa. Os valores de torque dependem fortemente do material, tamanho da rosca, revestimento, condição de lubrificação, tipo de vedação e do design específico do conector. Sempre siga o catálogo de torque ou montagem do fabricante do conector para o seu número de peça exato, sempre que disponível. Os métodos de campo são referências de serviço úteis, mas não substituem as orientações específicas da peça. O torque é uma etapa final em um processo de montagem correto, não uma cura para vedações danificadas ou mau alinhamento.

Decisão de Reparar vs. Substituir

Um dos hábitos mais valiosos na manutenção hidráulica é saber quando parar de tentar salvar um conector. Se a superfície de vedação estiver fisicamente danificada, o reparo correto é a substituição, não a criatividade. Quando um conector foi reconstruído corretamente e ainda vaza, a investigação deve mudar do conector sozinho para as condições do sistema ao seu redor. Vazamentos repetidos geralmente apontam para vibração, tubulação sem suporte, erro de roteamento, picos de pressão ou ciclagem térmica, em vez de um único corpo de adaptador defeituoso.

Condição	Ação Necessária
Porca solta, sem danos visíveis, sem carga lateral	Alinhamento correto, remonte adequadamente e, em seguida, reaperte ou use o método de montagem correto. Adicione uma marca de testemunha após a verificação.
Assento / cone / face plana arranhada	Substitua. Arranhões em vedações de alta pressão não devem ser “polidos” em serviço.
Corte, achatado, endurecido ou O-ring ausente	Substitua o selo imediatamente. Confirme a compatibilidade do material e inspecione o sulco e a face de acoplamento antes da remontagem.
Porca hexagonal arredondada ou faces de chave danificadas	Substitua. Você não pode aplicar carga controlada de montagem de forma confiável em um hexágono danificado.
Desgaste por atrito nas roscas, roscas cruzadas, porta rachada ou porca emperrada	Substitua os componentes danificados. Essas falhas comprometem tanto o caminho de carga quanto a integridade da vedação.
Vazamentos repetidos após remontagem correta	Investigue o sistema. Verifique se há vibração, erro de roteamento da mangueira, picos de pressão, ciclagem térmica, peso não suportado ou padrões de rosca misturados.

Manutenção e Qualidade

Prevenir vazamentos futuros é mais fácil do que reparar vazamentos recorrentes. Uma vez que uma junta começa a vazar, a verdadeira questão de manutenção não é apenas como parar esse vazamento hoje, mas como evitar que o mesmo modo de falha retorne na próxima semana.

• Padronize sistemas de conexões sempre que possível: Evite misturar sistemas de rosca NPT, BSPP, BSPT, métrica e UN em ambientes de serviço não controlados. Se você precisar usar múltiplos padrões, separe-os e identifique-os claramente.
• Use marcas de testemunha: Marque cada junta verificada com uma caneta de tinta. Se a linha quebrar ou deslocar posteriormente, você terá evidência imediata de movimento ou afrouxamento.
• Controle a contaminação durante a montagem: Mantenha as portas tampadas, as vedações limpas e as roscas livres de fragmentos de fita, sujeira e partículas metálicas.
• Suporte mangueiras e tubos corretamente: Uma conexão perfeita não pode compensar a vibração constante, flexão ou carga lateral criada por roteamento e fixação inadequados.
• Manter rastreabilidade: Use adaptadores com marcações claras do fabricante, controle de material e qualidade consistente de usinagem para que a capacidade de pressão e o encaixe não sejam adivinhações.

Acoplamentos de boa qualidade não eliminam a necessidade de instalação correta, mas acoplamentos de baixa qualidade tornam a instalação correta muito mais difícil. Acabamento superficial, precisão da rosca, concentricidade, tolerância do sulco de vedação e consistência do material afetam se uma junta veda de forma confiável sob pressão, impulso e vibração. Se seu artigo também discute seleção de corrosão ou desempenho de aço inoxidável, este é um lugar natural para vincular à sua visão geral de materiais ou páginas de famílias de produtos.

PERGUNTAS FREQUENTES

Conexão hidráulica vazando nas roscas — reparar ou substituir?

Se for uma porta de rosca reta, como SAE ORB ou BSPP, inspecione primeiro o O-ring, a arruela colada ou a face de vedação. Nesses sistemas, a rosca geralmente fornece a carga de aperto, não a vedação real. Se for uma rosca cônica, como NPT, verifique se há rachaduras, rosca cruzada, engate inadequado ou selante inadequado. Se a porta estiver intacta e as roscas estiverem em boas condições, limpe e reaplique o selante correto. Se as roscas ou a porta estiverem danificadas, substitua a peça afetada.

Posso usar fita de Teflon em conexões JIC ou ORFS?

Não. Não use fita em acoplamentos de flanges JIC ou acoplamentos de vedação facial ORFS. Esses sistemas vedam no assento metálico ou na face do O-ring, não nas roscas. A fita pode interferir na sensação de montagem, alterar a interpretação do torque, impedir o assentamento adequado e introduzir contaminação no circuito hidráulico.

Posso reutilizar conexões hidráulicas após um vazamento?

Você pode reutilizar muitos acoplamentos JIC ou ORFS somente se as superfícies de vedação permanecerem intactas e as roscas ainda estiverem em bom estado. Inspecione cuidadosamente o cone, assento, face plana e roscas. Qualquer arranhão, entalhe, distorção, agarramento ou componente rachado é uma condição de substituição. Ferrulas de compressão, como componentes DIN 2353, não devem ser reutilizadas casualmente sem confirmar a condição de mordida e a integridade da montagem. Sempre instale um novo O-ring ao remontar uma junta ORFS.

Vazamento em conexão ORFS após retorque — por quê?

Se uma junta ORFS ainda vazar após o aperto, as causas mais prováveis são um O-ring cortado, comprimido, endurecido, torcido ou ausente, contaminação no sulco ou uma face de vedação plana danificada. Aumentar o torque não reparará um selo danificado e pode piorar o problema. Desmonte a conexão, substitua o O-ring, inspecione a face e remonte corretamente.

Qual é a melhor maneira de identificar NPT vs BSPP?

Use um medidor de passo de rosca, paquímetro e verificação de perfil. NPT usa um ângulo de rosca de 60° e perfil cônico. BSPP usa um ângulo de rosca de 55° e perfil paralelo. Eles não são intercambiáveis. Um acoplamento que parece “começar” não é necessariamente compatível, e forçar roscas incompatíveis juntas geralmente danifica a junta.

Por que uma conexão JIC vaza mesmo quando parece apertada?

Uma conexão JIC pode parecer apertada e ainda vazar porque a superfície de vedação real é o assento de 37 graus, não a rosca. Se o cone ou o assento estiver arranhado, desalinhado, distorcido ou previamente apertado demais, força extra não restaurará a vedação. Desmonte a junta e inspecione as superfícies do flared diretamente.
