Una flangia snodata consente una rotazione di 360° per un preciso allineamento dei fori dei bulloni durante l'installazione. Nella pratica, l'anello rotante è un ausilio per il montaggio: si allinea il pattern dei bulloni senza torcere i tratti di tubazione, le tubazioni flessibili metalliche o i connettori fissi, quindi si serrano i bulloni e la connessione diventa un normale giunto bullonato statico. Questo è il motivo per cui le flange snodate sono comuni nelle diramazioni, nei lavori offshore/subacquei e in qualsiasi luogo in cui la rotazione della tubazione è limitata.
Nota tecnica: trattare la flangia snodata come un giunto flangiato bullonato governato dagli stessi principi fondamentali—classe di pressione/temperatura, facciatura della flangia, selezione della guarnizione, materiale dei bulloni e serraggio controllato. Nei progetti basati su ASME, il quadro dimensionale/di pressione fa tipicamente riferimento a ASME B16.5 / B16.47 per le flange, ASME B16.20 per le guarnizioni metalliche e ASME PCC-1 per le pratiche di montaggio.
Cos'è una flangia snodata
Definizione di flangia snodata
Una flangia snodata è un assemblaggio flangiato in due pezzi progettato per un facile allineamento durante l'installazione della tubazione.

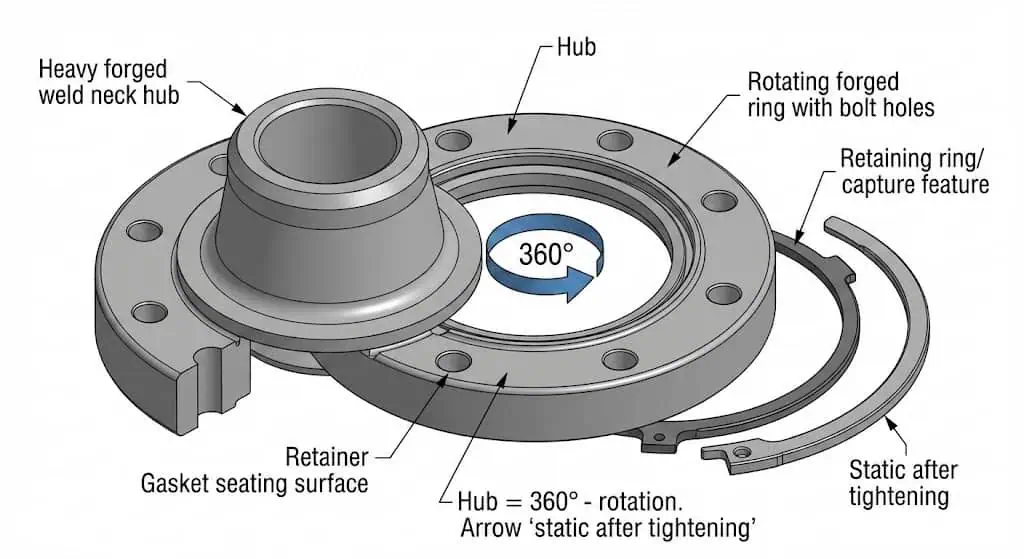

Questo assemblaggio consiste in (1) un mozzo di saldatura forgiato pesante (spesso a collo di saldatura) e (2) un anello forgiato rotante che porta il pattern dei fori dei bulloni e la facciatura di accoppiamento. Un fermo mantiene l'anello bloccato sul mozzo. La caratteristica chiave è che l'anello può ruotare liberamente prima di prima del serraggio dei bulloni, in modo da poter far combaciare i fori dei bulloni senza ruotare il tratto di tubazione.
Una volta che i bulloni sono serrati al precarico specificato, l'anello viene bloccato e non fornisce movimento operativo “a snodo”. Se il vostro sistema richiede rotazione durante il funzionamento, si tratta tipicamente di un giunto snodato/unione rotante—componente diverso, base di qualificazione diversa.
Intervallo tipico delle specifiche (dipendente dal progetto):
- Classe di pressione e dimensioni seguono lo standard di flangia del progetto (comunemente ASME B16.5 per NPS 1/2–24; i fori di grande diametro possono seguire ASME B16.47 per NPS 26–60).
- Le opzioni di facciata di solito corrispondono alla pratica standard: RF / FF / RTJ come richiesto dalla severità del servizio e dalla flangia accoppiata.
- I materiali sono selezionati in base a corrosione/temperatura/servizio (per l'acciaio inossidabile, i gradi forgiati rientrano comunemente nelle famiglie ASTM A182; bulloni/dadi sono specificati separatamente).
Esempio sul campo (arresto controllato per allineamento): Su un collegamento offshore dove il tronco è fissato tra guide, una flangia ad anello snodato ha evitato di tagliare/risaldare un tronco che era fuori di un passo dei fori per bulloni. L'anello è stato ruotato per allinearsi alla flangia accoppiata, poi i bulloni sono stati installati utilizzando perni guida e il serraggio è proceduto normalmente.
Suggerimento: Un classico errore evitabile è saldare il mozzo al tubo e poi rendersi conto che l'anello rotante non era installato/bloccato. Verificare “anello sul mozzo” prima della saldatura finale.
Principio di funzionamento chiave
Il principio di funzionamento chiave di una flangia snodata è la rotazione controllata dell'anello per l'allineamento dei fori per bulloni.
A differenza di una flangia standard (schema dei fori dei bulloni fissato all'estremità del tubo), l'anello girevole consente all'installatore di ruotare solo il cerchio dei bulloni mentre il mozzo rimane fissato al tubo. Ciò riduce lo stress di montaggio ed evita la torsione sulle apparecchiature collegate come tubi flessibili metallici, giunti di dilatazione e collettori di tubazioni per strumentazione.
- Le flange con anello girevole permettono l'allineamento dei fori dei bulloni senza torcere il componente collegato, il che aiuta a proteggere i connettori flessibili dal carico torsionale durante il montaggio.
- Le flange standard non hanno libertà di allineamento; il disallineamento spesso costringe a “movimento del tubo”, che può introdurre sollecitazioni di flessione nel giunto.
- Dopo il serraggio dei bulloni, il giunto è statico; non presumere che una flangia girevole compensi l'espansione termica o le vibrazioni in esercizio—utilizzare supporti adeguati, dispositivi di dilatazione e analisi delle sollecitazioni.
Esempio pratico (prevenzione danni alla guarnizione): Una causa comune di perdite è posizionare la guarnizione, poi ruotare l'anello—ciò può graffiare una guarnizione morbida o spostare una guarnizione a spirale. La soluzione è procedurale: ruotare l'anello nell'allineamento finale utilizzando prima due prigionieri guida, poi inserire la guarnizione, quindi installare i bulloni e serrarli in sequenza.
Il design della flangia girevole Sunhy è basato su integrità di forgiatura e lavorazione di precisione. Dal punto di vista dell'accettazione ingegneristica, si confermano comunque le dimensioni di accoppiamento, la finitura della faccia e la documentazione (tracciabilità del numero di fusione, prove meccaniche, NDE dove richiesto) rispetto alla specifica del progetto.
Tipi di Flangia Girevole
Esistono diversi tipi di flangia girevole per soddisfare diverse esigenze industriali.
Nella maggior parte dei progetti, il “tipo” è determinato dal metodo di fissaggio del mozzo (concetto di attacco per saldatura vs slip-on) e dalla classe di materiale/servizio. Controllare sempre il disegno del produttore: le flange con anello girevole sono spesso configurate come un assemblaggio personalizzato in base allo standard della flangia di accoppiamento e alla geometria della connessione finale.
La tabella sottostante mostra le tipiche categorie che si incontrano nelle specifiche e nelle descrizioni d'acquisto:
| Tipo di flangia girevole | Materiale | Tipo di applicazione | Metodo di fissaggio |
|---|---|---|---|
| Flangia girevole in acciaio al carbonio | Acciaio al carbonio | Servizio generale / non corrosivo (secondo specifica del progetto) | Anello rotante per un facile allineamento; il mozzo è solitamente saldato al tubo |
| Flangia girevole in acciaio inossidabile | Acciaio inox | Mezzi corrosivi / offshore / servizio chimico (grado verificato da MTR) | Anello rotante per un facile allineamento; facciata selezionata per guarnizione/servizio |
| Flangia girevole slip-on | Vari | Uso generale dove i dettagli di saldatura consentono il montaggio a scorrimento del mozzo | Il mozzo si fissa secondo il progetto; l'anello rimane una parte rotante bloccata |
| Flangia girevole a collo saldato | Vari | Collegamenti ad alta sollecitazione/fatica e tratti offshore | Il mozzo è saldato direttamente al tubo; l'anello ruota per l'allineamento durante il serraggio |
La flangia con anello girevole (SRF) si distingue nei lavori di allineamento offshore e subacqueo.
I team utilizzano questa configurazione quando l'allineamento dei fori dei bulloni è difficile o impossibile ruotando il tratto—tipico durante i collegamenti subacquei o i tratti di riparazione dove il movimento è limitato. Le caratteristiche di progettazione chiave da verificare sul disegno includono il metodo di ritenuta, il dettaglio di bloccaggio dell'anello e la conformità della faccia di accoppiamento (RF/FF/RTJ) con il resto del sistema.
- Semplice funzione di rotazione per l'allineamento dei fori dei bulloni durante l'installazione.
- Caratteristica di ritenuta/bloccaggio per mantenere l'anello in posizione sul mozzo (il design varia per produttore).
- Aree accessibili per la pulizia (qui vernice, graniglia e schizzi di saldatura possono bloccare l'anello e annullare il vantaggio dell'allineamento).
Esempio sul campo (blocco dell'anello): Durante una ristrutturazione in un impianto chimico costiero, un anello girevole non ruotava perché graniglia da sabbiatura e overspray di rivestimento avevano creato un ponte all'interfaccia anello/mozzo. L'azione correttiva è stata mascherare l'interfaccia prima del rivestimento, quindi pulire e applicare un lubrificante controllato e compatibile con il servizio solo dove consentito dalla procedura di assemblaggio.
Tipi di flange girevoli in acciaio inossidabile, come quelli prodotti da Sunhy, sono tipicamente scelti per la resistenza alla corrosione e la qualità tracciabile della forgiatura. I tipi di flange girevoli a collo saldato offrono una migliore distribuzione delle sollecitazioni in servizi ad alto numero di cicli, mentre configurazioni più semplici possono essere adatte per installazioni generali quando il layout della tubazione è accessibile.
Suggerimento: Quando “flangia girevole” appare in una specifica, ponete una domanda subito: serve solo per l'allineamento in fase di assemblaggio, o il sistema necessita di rotazione in esercizio? La risposta cambia l'approccio alla selezione e qualificazione del componente.
Componenti della flangia girevole
Anello e mozzo rotanti
L'anello e il mozzo rotanti costituiscono il nucleo di una flangia girevole.
Il mozzo è l'elemento strutturale fissato all'estremità del tubo; l'anello rotante ospita i fori per i bulloni e si accoppia alla faccia della flangia opposta. L'anello ruota attorno al mozzo prima del serraggio, per poi essere bloccato dopo il bullonaggio.
Cosa ispezionare prima del montaggio (lista di controllo pratica):
- L'anello ruota agevolmente a mano (senza sbavature, ponti di rivestimento o schizzi di saldatura nell'interfaccia).
- Il dispositivo di ritenuta/bloccaggio è integro e installato correttamente (verificare secondo il disegno).
- I fori dei bulloni sono puliti e privi di colature di vernice; riprendere le filettature su prigionieri/dadi se richiesto dalla procedura.
- Controllo danni della faccia: intaccature, graffi radiali sulla superficie di appoggio della guarnizione e corrosione per vaiolatura nella fascia della guarnizione sono comuni cause di perdite.
Sunhy utilizza forgiati in acciaio inossidabile 316/316L a doppia certificazione per i componenti dei flange girevoli. In termini ingegneristici, la doppia certificazione può favorire la continuità di approvvigionamento, ma l'accettazione dipende comunque dal certificato di prova (MTR) richiesto dal progetto, dall'analisi spettrometrica (PMI, se specificata) e dall'ispezione dimensionale.
- Il mozzo fornisce un ancoraggio solido per la saldatura alla tubazione.
- L'anello girevole consente l'allineamento dei fori dei bulloni senza spostare la tubazione.
- Entrambe le parti lavorano insieme per ridurre le flessioni e le rilavorazioni indotte dal montaggio.
Superficie di tenuta ed elementi di fissaggio
La superficie di tenuta e gli elementi di fissaggio determinano se il giunto rimane a tenuta.
Il tipo di facciata e la finitura superficiale devono corrispondere al design della guarnizione. Ad esempio, le facce RF/FF utilizzano comunemente serrature/rugosità controllate per guarnizioni a spirale o morbide, mentre le facce RTJ richiedono la corretta geometria della scanalatura dell'anello e la selezione della guarnizione metallica ad anello.
Guida pratica alla finitura (verificare rispetto alla propria specifica): Per le facce RF in stile ASME, un tipico intervallo di finitura è 125–250 µin Ra (circa 3–6 µm Ra). Le scanalature RTJ fanno comunemente riferimento a un requisito di finitura molto più liscia (spesso citato intorno a 63 AARH). Questi valori sono ampiamente utilizzati per supportare l'assestamento della guarnizione, ma la specifica del progetto e i requisiti del fornitore di guarnizioni governano l'accettazione finale.
- La superficie di tenuta deve corrispondere al tipo di guarnizione per prestazioni di tenuta ottimali.
- Gli elementi di fissaggio tengono insieme l'assemblaggio e mantengono lo stress della guarnizione; il materiale/grado del bullone è importante quanto il valore della coppia di serraggio.
- Il serraggio controllato (sequenza + passaggi + attrezzatura calibrata) è una misura primaria di prevenzione delle perdite, non un ripensamento.
Nota: Una flangia snodata non “corregge” una scelta errata della guarnizione o un precarico del bullone incoerente. Trattatela come qualsiasi altro giunto di flangia bullonato critico: l'allineamento diventa più facile, la disciplina ingegneristica rimane la stessa.
| Componente | Funzione |
|---|---|
| Flangia (Mozzo) | Fornisce la base strutturale, tipicamente un mozzo fucinato fissato all'estremità del tubo. |
| Giunto rotante (Anello) | Consente l'allineamento dei fori dei bulloni ruotando attorno al mozzo prima del serraggio. |
| Cuscinetti/Supporti | Nella maggior parte dei progetti di flange ad anello girevole, la rotazione è ottenuta tramite gioco controllato e finitura superficiale piuttosto che cuscinetti volventi; verificare i dettagli di bloccaggio/ritenzione sul disegno. |
| Elementi di tenuta | Prevengono le perdite tramite il sistema di guarnizione selezionato (guarnizione RF/FF, o anello metallico RTJ), abbinato al tipo di faccia e al servizio. |
| Viteria | Assicurano il giunto e mantengono la sollecitazione della guarnizione; le classi di prigionieri/bulloni e dadi sono specificate separatamente dalla fucinatura della flangia. |
Sunhy's progetto di flangia girevole combina la produzione per fucinatura con il controllo di lavorazione. Per l'accettazione ingegneristica, verificare: (1) dimensioni e faccia secondo lo standard di flangia applicabile, (2) MTR/tracciabilità, e (3) requisiti di ispezione/prova secondo l'ITP del progetto.
Come funziona una flangia girevole
Installazione e allineamento
Una flangia girevole funziona consentendo all'installatore di ruotare l'anello della flangia per un perfetto allineamento dei fori dei bulloni.
Durante l'installazione, il mozzo è fissato all'estremità del tubo (solitamente saldato). L'anello rotante viene quindi posizionato in modo che possa ruotare liberamente, e lo si ruota finché i fori dei bulloni corrispondono alla flangia accoppiata. Ciò elimina il movimento forzato del tubo e riduce lo stress di assemblaggio.
Trappola comune da evitare in campo: Se l'anello deve essere bloccato sul mozzo, installarlo prima della saldatura finale mozzo-tubo. Se si dimentica, la correzione spesso comporta il taglio e la risaldatura—lavoro extra evitabile che rischia anche di causare colorazione termica e distorsione sull'estremità del tubo.
Suggerimento: Utilizzare due prigionieri guida (o spinotti di allineamento) per impostare prima la posizione finale del cerchio dei bulloni. Inserire la guarnizione solo dopo che l'anello è in allineamento finale per evitare graffi o spostamenti.
Processo passo-passo di installazione e allineamento:
- Posizionare il mozzo e saldarlo all'estremità del tubo (secondo WPS/PQR e specifiche del progetto).
- Far scorrere l'anello rotante sul mozzo / verificare che il dettaglio di blocco/ritenzione sia corretto.
- Ruotare l'anello fino a quando i fori dei bulloni si allineano con la flangia accoppiata (utilizzare prigionieri guida).
- Verificare che le superfici della flangia siano pulite, lisce e prive di difetti nell'area di appoggio della guarnizione.
- Selezionare il materiale e lo spessore corretti della guarnizione in base al fluido, alla pressione e alla temperatura.
Questo metodo risponde alla domanda, come funziona una flangia girevole, mostrando come la rotazione semplifica il montaggio dei bulloni, mentre i controlli standard del giunto bullonato (pulizia, finitura superficiale, guarnizione, serraggio) determinano comunque il successo della tenuta.
Processo di fissaggio e tenuta
La flangia girevole ottiene una tenuta sicura e senza perdite attraverso il controllo della guarnizione e un serraggio disciplinato dei bulloni.
Dopo aver allineato i fori dei bulloni, posizionare la guarnizione e serrare i bulloni in una sequenza controllata a croce utilizzando più passaggi. Una chiave dinamometrica tarata (o il metodo di tensionamento dove specificato) aiuta a ottenere un precarico uniforme dei bulloni. I controlli di tenuta post-montaggio e l'ispezione fanno parte delle buone pratiche, specialmente per fluidi critici.
Normative del settore per il fissaggio e la tenuta Le flange snodate si riferiscono tipicamente agli stessi principi di giunto bullonato utilizzati per le flange standard:
| Aspetto standard | Descrizione |
|---|---|
| Compatibilità dei materiali | Confermare che i materiali della flangia e dei bulloni siano adatti all'ambiente operativo; includere le regole per il servizio in ambienti acidi se è presente H2S. |
| Dimensioni | Verificare che lo standard della flangia, NPS/DN, il tipo di faccia e la disposizione dei fori per i bulloni corrispondano alla flangia accoppiata e al disegno. |
| Classi di pressione e temperatura | Utilizzare le tabelle pressione-temperatura dello standard della flangia applicabile; i numeri di classe non corrispondono a “psi”.” |
| Meccanismi di tenuta | Abinare il tipo di guarnizione alla faccia (guarnizione RF/FF rispetto all'anello metallico RTJ) e ai requisiti di finitura. |
| Facilità di installazione | Utilizzare prigionieri guida e mantenere pulita l'interfaccia anello/mozzo affinché la rotazione rimanga fluida fino al serraggio dei bulloni. |
| Certificazione e norme | Richiedere registri MTR/tracciabilità e ispezione secondo l'ITP del progetto (dimensionali, PMI, NDE dove richiesto). |
| Supporto fornitore e garanzia | Assicurarsi che il fornitore possa fornire disegni, tolleranze e tracciabilità del materiale per supportare la revisione ingegneristica. |
Lista di controllo per il fissaggio e la tenuta:
- Selezionare il tipo e la specifica della guarnizione appropriati per il servizio (pressione, temperatura, fluido).
- Assicurarsi che le superfici di appoggio della guarnizione siano pulite e non danneggiate; non “lucidare” le facce a meno che la procedura non lo consenta.

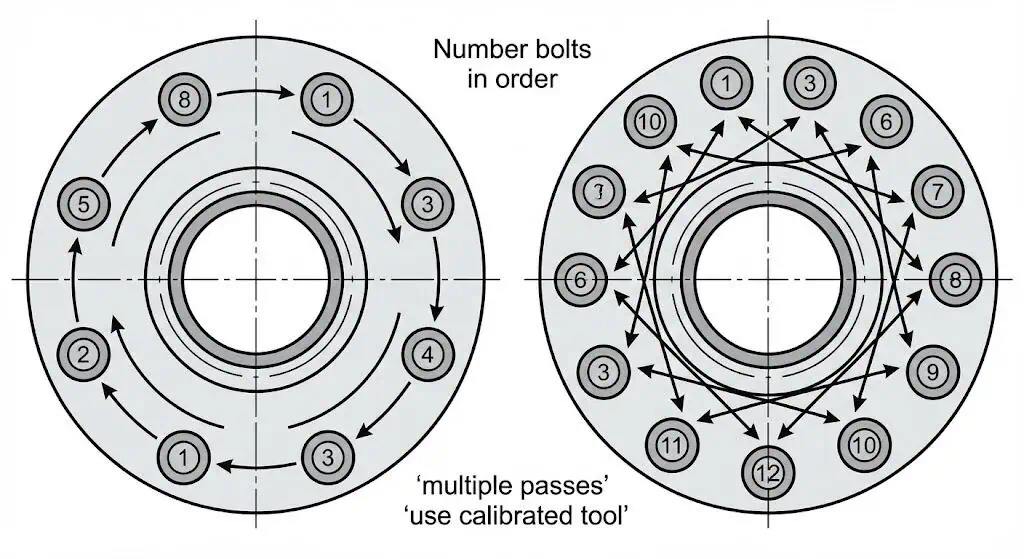

- Serrare i bulloni a croce utilizzando più passaggi; evitare il serraggio “a coppia piena” in un unico passaggio.
- Utilizzare strumenti calibrati e seguire il metodo di serraggio del progetto (coppia, tensionamento o giro del dado dove specificato).
- Dopo il primo ciclo controllato di pressione/temperatura (come consentito dalla procedura), ispezionare per rilassamento/perdite e verificare nuovamente le condizioni dei bulloni secondo la pratica del sito.
Il raccordo girevole Sunhy può essere prodotto secondo i comuni standard ASME/ASTM. L'assicurazione qualità per qualsiasi fornitore deve essere documentata con certificati di prova (MTR, tracciabilità numero di fusione), registri di controllo dimensionale e risultati di prove non distruttive/controlli dove richiesti dal progetto.
Il design del raccordo girevole spiega come funziona un raccordo girevole combinando la rotazione per l'allineamento con le pratiche standard di tenuta dei giunti bullonati. L'allineamento diventa più semplice; la prevenzione delle perdite dipende comunque dalla corretta facciatura, dalla scelta della guarnizione, dal bullonaggio e dalla disciplina di serraggio.
Applicazioni e vantaggi
Settori di utilizzo
I raccordi girevoli svolgono un ruolo chiave dove l'allineamento dei fori dei bulloni è il fattore limitante durante il montaggio.
Sono particolarmente utili quando il tubo/spool collegato non può essere ruotato, o dove la rotazione dell'attrezzatura collegata rischia danni (tubi flessibili, giunti di dilatazione, connessioni strumenti, componenti subacquei).
- Petrolio e Gas / Offshore: Collegamenti, spool di riparazione, posizioni di serraggio vincolate, allineamento subacqueo.
- Impianti di produzione e processo: Ristrutturazioni dove gli spool sono fissi e l'orientamento dei fori dei bulloni non può essere corretto ruotando il tubo.
- Costruzioni e idraulica (specifico per progetto): Dove gli assemblaggi richiedono allineamento senza torcere i componenti collegati (verificare il tipo di giunto—raccordo fisso vs raccordo girevole).
- Agricoltura e macchine mobili (progetto-specifico): Vantaggio analogo di allineamento su assemblaggi vincolati.
- Petrolchimico: Servizi critici dove gli errori di allineamento si traducono in rischio di tenuta e tempi di fermo.
- Robotica e dispositivi medici (di nicchia): Solo dove esiste un vero limite di pressione flangiato; molti sistemi utilizzano famiglie di connettori diverse.
- Ingegneria di processo: Skid e unità prefabbricate dove lo spazio limita l'accesso della chiave e la libertà di allineamento.
Per procurement e ingegneria, “dove utilizzato” dovrebbe sempre collegarsi alla necessità del giunto: vincolo di allineamento + criticità + accesso. Se questi non sono presenti, una flangia standard rimane spesso l'opzione più semplice ed economica.
Vantaggi rispetto alle flange standard
Le flange girevoli offrono vantaggi pratici rispetto alle flange standard quando l'allineamento è vincolato.
Il vantaggio principale è la riduzione della rilavorazione dell'assemblaggio e la riduzione del rischio di forzare un disallineamento nel giunto. Ciò può migliorare l'affidabilità della tenuta perché i bulloni non combattono contro un tubo piegato.
| Vantaggio | Descrizione |
|---|---|
| Migliore allineamento | Le flange ad anello girevole consentono la regolazione rotazionale del modello dei fori dei bulloni durante l'installazione, migliorando l'adattamento dei bulloni. |
| Regolazione rotazionale | L'anello ruota attorno al mozzo, consentendo di allineare il cerchio dei bulloni senza ruotare il tratto di tubazione. |
| Prevenzione delle perdite migliorata | Evitando disallineamenti forzati, il giunto ha meno probabilità di iniziare con una sollecitazione irregolare della guarnizione e un carico disomogeneo dei bulloni. |
La flangia girevole Sunhy si distingue quando il progetto richiede lavorazioni controllate e forgiati in acciaio inossidabile tracciabili. Per layout speciali, confermare il pacchetto di disegni in anticipo in modo che il pattern dei bulloni, la facciata e lo spessore corrispondano alla flangia accoppiata e al sistema di guarnizioni.
Nota: una flangia girevole migliora l'efficienza di montaggio. Non è un sostituto per una corretta selezione della guarnizione, il controllo della finitura della facciata o un serraggio disciplinato.
Lista di controllo per la selezione
Standard/classe di pressione
Scegliere una flangia girevole con una classe di pressione e una base standard che corrispondano ai requisiti del sistema.

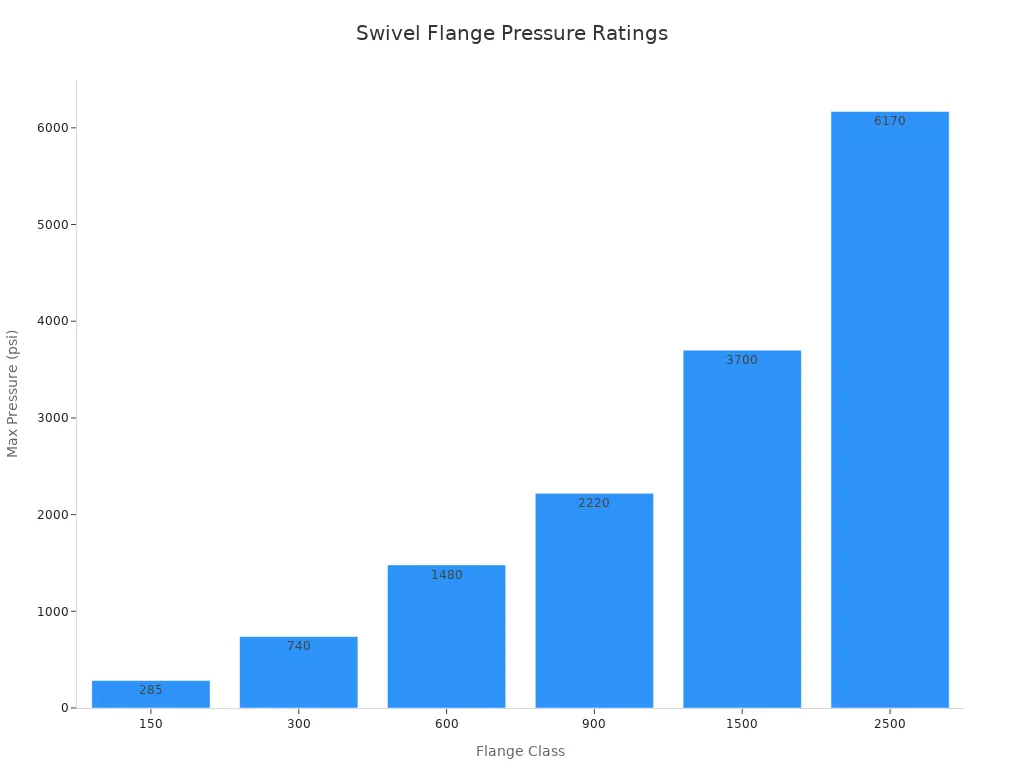

Classi di pressione deve essere verificato rispetto alle tabelle pressione-temperatura applicabili per il corretto gruppo di materiali. Evitare di trattare “Class” come “psi”. Utilizzare la norma di riferimento e il gruppo di materiali del progetto.
Regola pratica per gli ingegneri: identificare (1) la norma di riferimento per i flangiati, (2) il gruppo di materiali/grado, (3) l'intervallo di temperatura di progetto, quindi confermare la pressione ammissibile. Ciò previene il comune disallineamento in cui un flangiato è “Class 300” ma il gruppo di materiali o la temperatura rendono la pressione ammissibile inferiore a quanto previsto.
| Classe | Pressione massima (psi) | Utilizzi tipici |
|---|---|---|
| 150 | ~285 (tipico a basso intervallo di temperatura; verificare in base a norma/gruppo di materiali) | Acqua generale, vapore a bassa pressione |
| 300 | ~740 (tipico a basso intervallo di temperatura; verificare in base a norma/gruppo di materiali) | Olio, vapore, acqua a pressione più elevata |
| 600 | ~1.480 (tipico a basso intervallo di temperatura; verificare in base a norma/gruppo di materiali) | Servizio chimico, linee ad alta pressione |
| 900 | ~2.220 (tipico a bassa temperatura; verificare secondo lo standard/gruppo materiale) | Raffinerie, centrali elettriche |
| 1500 | ~3.700 (tipico a bassa temperatura; verificare secondo lo standard/gruppo materiale) | Vapore e gas ad alta pressione |
| 2500 | ~6.170 (tipico a bassa temperatura; verificare secondo lo standard/gruppo materiale) | Pressione estrema, servizio critico |
Finitura
Selezionare la facciatura corretta della flangia per garantire una tenuta affidabile.

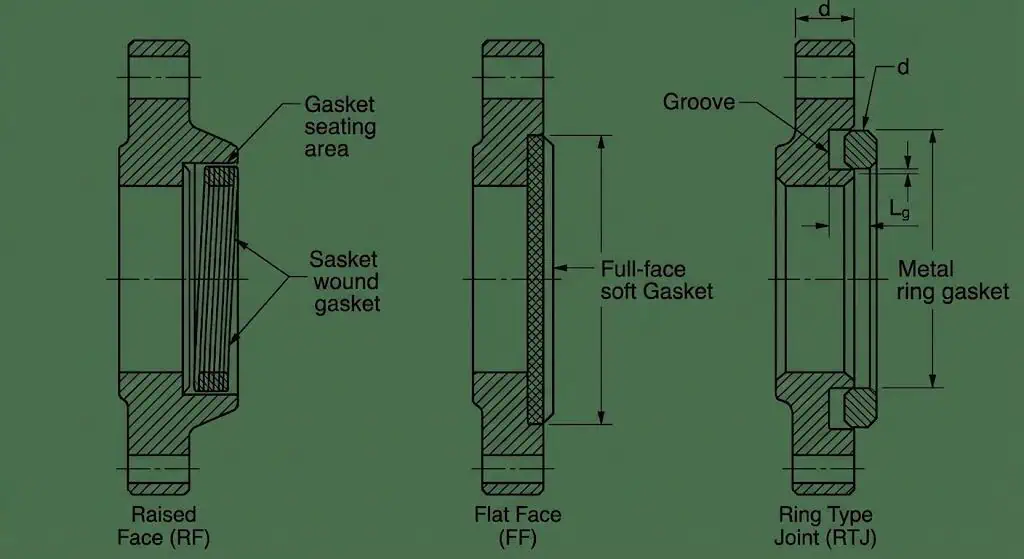

Il tipo di facciatura influisce sulla sollecitazione di assestamento della guarnizione, sulla geometria del percorso di perdita e sull'idoneità per pressione/temperatura. Assicurarsi sempre che la facciatura corrisponda alla flangia accoppiata e allo standard della guarnizione.
- Faccia rialzata (RF): Concentra lo stress della guarnizione su un'area più piccola; comune per tubazioni di processo con guarnizioni a spirale o morbide.
- Faccia piana (FF): Contatto a faccia intera; spesso utilizzata con guarnizioni a faccia intera su determinati materiali e disegni di flange (verificare i requisiti del sistema).
- Giunto a giunto ad anello (RTJ): Guarnizione ad anello in metallo posizionata in una scanalatura; tipica per pressioni/temperature più elevate e compiti di tenuta critici (la scanalatura e il numero dell'anello devono corrispondere).
Suggerimento: La mancata corrispondenza della faccia (RF a FF senza una corretta pratica di guarnizione, o mancata corrispondenza anello/scanalatura RTJ) è una causa frequente di perdite persistenti.
Materiale
Scegli un materiale che resista alla corrosione e corrisponda al fluido del tuo processo.
La scelta del materiale influisce sulla corrosione, sulla capacità di temperatura e sull'idoneità per servizi acidi. L'approvvigionamento dovrebbe essere supportato da MTR tracciabili e, ove richiesto, da PMI/NDE. Per ambienti con H2S, la selezione del materiale può essere regolata da standard per servizi acidi e restrizioni del progetto.
| Materiale | Livello di resistenza alla corrosione |
|---|---|
| Acciaio inox | Eccellente (dipendente dal grado e dall'ambiente) |
| Acciaio al carbonio | Moderata (spesso richiede sovrametallo per corrosione/verniciatura/inibitore) |
| Hastelloy | Alta (selezione specifica per il servizio) |
| Inconel | Alta (selezione specifica per il servizio) |
| Leghe di Nichel | Molto alta (selezione specifica per il servizio) |
| Titanio | Molto alta (cloruri e condizioni di fessura sono ancora rilevanti) |
| Zirconio | Molto alta (applicazioni chimiche speciali) |
| Tantalio | Molto alta (applicazioni chimiche speciali) |
Ambiente
Considerare l'ambiente operativo prima di selezionare una flangia girevole.
Temperatura, cicli di pressione, fonti di vibrazione, corrosione esterna e chimica del mezzo (cloruri, H2S, CO2, acidi) influenzano tutti la scelta del materiale della flangia e del giunto/serraggio. Nei lavori offshore/subacquei, considerare anche le interazioni con la protezione catodica e il rischio di corrosione per fessura alle interfacce del giunto.
Nota: la selezione dell'acciaio inossidabile non è “una taglia unica”. Se è presente H2S, confermare le regole per il servizio in ambiente acido e i limiti del progetto (ad es. ISO 15156 / NACE MR0175 dove applicabile).
Documentazione
Verificare che la flangia soddisfi tutti gli standard richiesti e sia fornita con la documentazione appropriata.
La documentazione deve includere certificati di conformità, classe di pressione/base standard, specifiche del materiale, tracciabilità del numero di fusione e rapporti di prova. Su sistemi critici, potrebbero essere richiesti anche rapporti PMI, dimensionali e registri NDE secondo l'ITP.
| Voce della lista di controllo | Descrizione |
|---|---|
| Classe di pressione elevata | Confermata dalle tabelle pressione-temperatura dello standard di riferimento per il corretto gruppo di materiali. |
| Resistenza alla corrosione | Convalidata rispetto alla chimica effettiva del mezzo e all'intervallo di temperatura operativa. |
| Qualità del materiale | Supportata da MTR/tracciabilità e prove richieste dalla specifica del progetto. |
| Qualità della connessione | La facciata e la disposizione dei fori per i bulloni corrispondono alla flangia accoppiata; la scelta della guarnizione corrisponde alla facciata e al servizio. |
| Conformità alle norme | Le norme di riferimento sono chiaramente indicate (norma della flangia, norma della guarnizione, norma dei bulloni, metodo di assemblaggio). |
Suggerimento: Richiedi sempre disegni e un riepilogo ITP dal tuo fornitore quando la flangia girevole è utilizzata in un collegamento vincolato o in un servizio critico.
Limitazioni / Note pratiche
Quando non è necessaria
Una flangia girevole non è necessaria quando l'allineamento della tubazione è semplice e lo spazio è abbondante.
Se la tubazione può essere ruotata liberamente, o i fori per i bulloni si allineano naturalmente, le flange standard sono solitamente più semplici e a costo inferiore. I servizi a bassa pressione e non critici spesso non giustificano le parti aggiuntive e i controlli di movimentazione di un assemblaggio con anello girevole.
- Sezioni di condotta rettilinee senza problemi di allineamento
- Sistemi a bassa pressione con rischio minimo di perdite
- Installazioni in cui tubi e flange possono essere ruotati liberamente
Suggerimento: Valutare prima il rischio di montaggio. Se l'allineamento dei fori dei bulloni non è un fattore critico per la tempistica, potrebbe non essere necessario utilizzare una flangia girevole.
Verifiche di compatibilità
Gli installatori devono eseguire verifiche di compatibilità prima di aggiungere una flangia girevole a una tubazione esistente.
Queste verifiche prevengono incompatibilità e confermano la compatibilità di tenuta. Utilizzare il disegno e la norma di riferimento, non ipotesi basate su flange “simili nell'aspetto”.
| Verifica di Compatibilità | Descrizione |
|---|---|
| Specifiche | Verificare che la dimensione nominale, la classe di pressione, il tipo di facciata e la norma di riferimento corrispondano al progetto dell'impianto. |
| Compatibilità dei materiali | Assicurarsi che i materiali di flangia/bullonatura/guarnizione siano compatibili con il fluido e la temperatura; verificare i requisiti per servizi acidi se applicabile. |
| Allineamento | Utilizzare prigionieri guida e confermare la corrispondenza dei fori dei bulloni prima di inserire la guarnizione e iniziare il serraggio. |
| Selezione della guarnizione | Scegliere il tipo di guarnizione che corrisponde alla facciata e alla finitura; confermare lo spessore e i requisiti dell'anello interno/esterno, se applicabile. |
| Manutenzione continua | Ispezionare per perdite, rilassamento dei bulloni, corrosione nella zona della guarnizione e qualsiasi movimento anomalo del giunto nei supporti. |
Gli installatori devono confermare che tutti i componenti funzionino insieme per mantenere una connessione senza perdite. I controlli adeguati riducono il rischio di tempi di fermo e tentativi ripetuti di serraggio che possono danneggiare la guarnizione o deformare il giunto.
Realtà di costo/tempi di consegna
Le flange girevoli possono aumentare il costo del progetto e i tempi di consegna rispetto alle flange standard.
Includono parti aggiuntive forgiate/lavorate e devono mantenere la rotazione funzionale durante il montaggio. Schemi di foratura personalizzati, requisiti di facciata o richieste di NDE possono prolungare i tempi di consegna. Il compromesso è spesso una riduzione del lavoro di installazione e una minore probabilità di disallineamento forzato.
- Costo iniziale più elevato a causa della costruzione in più pezzi e dei controlli di lavorazione
- Tempi di consegna più lunghi per disegni personalizzati, materiali speciali o ispezioni potenziate
- Risparmi potenziali nei tempi di installazione e riduzione delle lavorazioni di montaggio
Nota: Il valore a lungo termine risiede solitamente nell'affidabilità del montaggio e nella riduzione delle lavorazioni—non nell“”assorbimento delle vibrazioni“ o nel ”compensamento delle dilatazioni termiche” in esercizio.
Una flangia girevole consente un allineamento rapido e preciso e una tenuta sicura quando l'allineamento dei fori dei bulloni è il fattore limitante.
Questo progetto facilita il montaggio e riduce le sollecitazioni da montaggio forzato, il che può migliorare le condizioni di posa della guarnizione. Le Flange in Acciaio Inossidabile Sunhy possono essere fornite con forgiati inossidabili tracciabili e controlli di lavorazione adatti ad ambienti impegnativi se specificati correttamente.
Scegliere una flangia girevole è una decisione ingegneristica riguardante i vincoli di installazione. Non sostituisce giunti di dilatazione, isolatori di vibrazione o supporti di tubazione adeguati.
| Vantaggio | Descrizione | Esempio |
|---|---|---|
| Riduzione delle sollecitazioni di montaggio | Evita di forzare il disallineamento nel giunto | Collegamento in retrofit dove il tratto di tubazione non può essere ruotato |
| Serraggio controllato | Migliora la possibilità di utilizzare prigionieri guida e la sequenza di serraggio | Servizio critico dove l'uniformità della tensione della guarnizione è importante |
| Efficienza di installazione | Allineamento più rapido in aree di accesso limitato | Tubazioni di ponte offshore con spazio di manovra limitato |
| Pianificazione della manutenzione | Riduce i ripetuti smontaggi causati da errori di allineamento | Lavori di turnaround con finestre di programma rigide |
I prodotti Sunhy possono essere specificati per soddisfare gli standard e la documentazione richiesti. Per lavori offshore/subacquei, aggiungere requisiti chiari per materiali, facce di tenuta, elementi di fissaggio e ispezione nella specifica d'acquisto, in modo che la comodità di allineamento non vada a scapito dell'affidabilità della tenuta.
FAQ
Cosa rende una flangia girevole diversa da una flangia standard?
Una flangia girevole consente la rotazione di 360° dell'anello per l'allineamento dei bulloni durante l'assemblaggio.
Il mozzo rimane fissato al tubo mentre l'anello ruota per allinearsi ai fori dei bulloni. Dopo il serraggio dei bulloni, il giunto è bloccato e si comporta come una normale connessione a flangia bullonata.
Dove vengono utilizzati più comunemente i flange snodati?
I flangi girevoli sono più comuni dove l'allineamento è vincolato e il servizio è critico.
I casi d'uso tipici includono collegamenti offshore/subacquei, retrofit vincolati negli impianti di processo e assemblaggi in cui la rotazione del tratto di tubazione torcerebbe o danneggerebbe le apparecchiature collegate.
Come garantisce Sunhy la qualità delle sue flange girevoli?
La qualità deve essere dimostrata attraverso materiali tracciabili e registri di ispezione.
Per i flangi girevoli in acciaio inossidabile, verificare la tracciabilità del numero di lotto/calore, l'ispezione dimensionale e qualsiasi END specificata (ad esempio, prove ultrasoniche) secondo l'ITP del progetto. Le dichiarazioni del produttore contano meno delle prove documentate che il flangia fornito corrisponde al disegno e alla specifica.
Le flange snodate possono essere personalizzate per progetti speciali?
Sì—la personalizzazione è comune, ma deve essere controllata da disegni e riferimenti normativi.
I clienti possono richiedere dimensioni uniche, modelli di bullonatura speciali, finiture di facciata o ispezioni potenziate. Fornire i dettagli del flangia di accoppiamento e le condizioni di servizio in anticipo in modo che l'anello rotante, il fermo e il sistema di facciata siano progettati correttamente.
Quale manutenzione richiedono le flange girevoli?
Manutenerli come qualsiasi altro giunto flangiato bullonato: ispezionare per perdite, corrosione e stato dei bulloni.
Concentrarsi sulla corrosione della fascia della guarnizione, sugli indicatori di rilassamento dei bulloni e su qualsiasi movimento anomalo nei supporti. Se il sistema subisce cicli termici, seguire la procedura del sito per l'ispezione post-ciclo e la verifica dello stato dei bulloni. La caratteristica “girevole” è per l'assemblaggio; non è un meccanismo di movimento operativo di routine.
