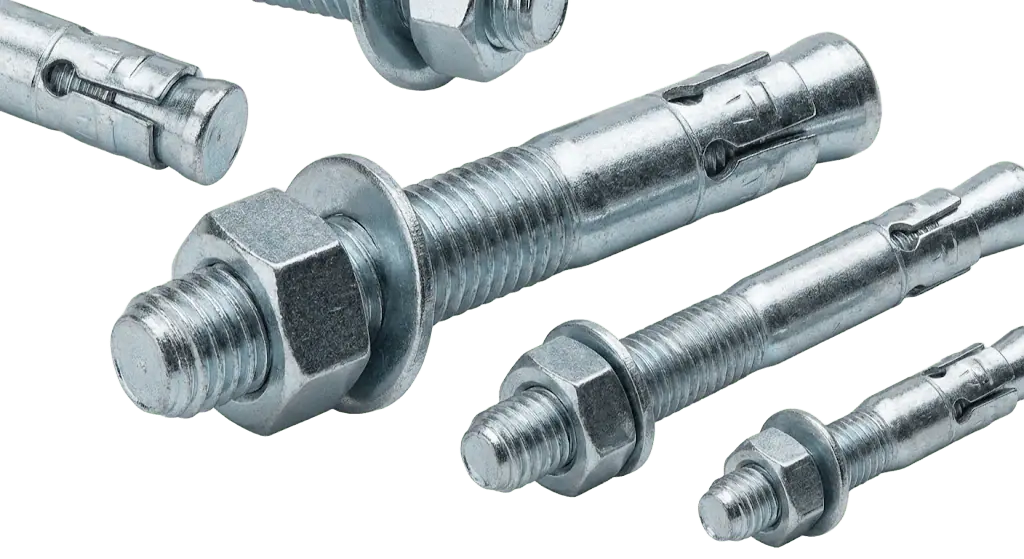

Tiges d'ancrage à expansion lourdes pour béton (Acier au carbone & Inox A4-70)
La stabilité structurelle dans la fixation au béton repose sur la maximisation du frottement et la minimisation du déplacement sous charge. Nos ancrages à expansion utilisent une conception spécialisée de clip d'expansion à 360 degrés qui se déforme de manière permanente contre la paroi du béton lors de l'application du couple. Ce mécanisme crée un verrouillage mécanique positif, essentiel pour prévenir le “ fluage ” dans des scénarios de charge statique comme les rayonnages de palettes ou les colonnes d'acier structurel. Contrairement aux ancrages chimiques qui nécessitent un temps de durcissement, ces ancrages mécaniques permettent une application immédiate de la charge, réduisant considérablement les temps d'arrêt des projets dans la construction industrielle.
- Capacité de charge : Haute résistance à la traction/cisaillement (équivalent Grade 8.8).
- Expansion : Clip à 360° assure une répartition uniforme de la charge.
- Conformité : Respecte les critères ASTM E488 et ICC-ES.
- Matériau : Acier inoxydable 316 pour environnements chlorés.
- Installation : Chargement immédiat ; aucun temps de durcissement nécessaire.
- Polyvalence : Adapté à des profondeurs d'encastrement variables.
Spécifications techniques
Nom du produit
Ancrage à expansion / Boulon traversant / Ancrage d'expansion
Normes
ASTM E488, ICC-ES AC193 (Performance), ASME B18.16.6
Matériau
Acier au carbone (1035/1045), Acier inoxydable (AISI 304, AISI 316)
Grades mécaniques
Acier au carbone : Grade 5, Grade 8 équiv.
Inoxydable : A2-70, A4-70 (700 MPa de résistance à la traction)
Matériau de base
Béton de poids normal, Béton léger à base de sable
Gamme de diamètres
Impérial : 1/4″ – 1-1/4″
Métrique : M6 – M30
État de surface
Zingué (5-8µm), Galvanisé à chaud (ASTM A153, >45µm)
Certifications
ISO 9001:2015, CE Option 7 (Non fissuré), CE Option 1 (Fissuré)
Concentré sur les tailles de recherche à haut volume trouvées dans vos données (1/2, 3/8, 5/8).
| Taille d'ancrage | Équivalent métrique. | Profondeur d'encastrement min. (hnom) | Diamètre de la mèche (dcut) | Longueur du filetage | Résistance à la traction (Ultime)* |
| 1/4″ | M6 | 1-1/8″ (29 mm) | 1/4″ | 3/4″ | 2 200 lbs |
| 3/8″ | M10 | 1-5/8″ (41 mm) | 3/8″ | 7/8″ | 3 800 lbs |
| 1/2″ | M12 | 2-1/4″ (57 mm) | 1/2″ | 1-1/4″ | 6 400 lbs |
| 5/8″ | M16 | 2-3/4″ (70 mm) | 5/8″ | 2″ | 9 600 lbs |
| 3/4″ | M20 | 3-1/4″ (83 mm) | 3/4″ | 2″ | 14 200 lbs |
| 1″ | M24 | 4-1/2″ (114 mm) | 1″ | 2-1/4″ | 23 400 lbs |
*Note : Charge ultime dans du béton à 4000 psi (27,5 MPa). Appliquer un facteur de sécurité $\ge$ 4:1 pour la charge de travail sûre.
Basé sur ISO 4017 / DIN 933 (Filetage complet)
| Diamètre de filetage (d) | Pas (P) | Largeur de tête (s) | Hauteur de tête (k) | Charge d'épreuve (nuance 8.8) |
| M6 | 1,00 mm | 10,00 mm | 4,00 mm | 11 600 N |
| M8 | 1,25 mm | 13,00 mm | 5,30 mm | 21 200 N |
| M10 | 1,50 mm | 17,00 mm | 6,40 mm | 33 700 N |
| M12 | 1,75 mm | 19,00 mm | 7,50 mm | 48 900 N |
| M16 | 2,00 mm | 24,00 mm | 10,00 mm | 91 000 N |
| M20 | 2,50 mm | 30,00 mm | 12,50 mm | 147 000 N |
Nettoyage des trous (Critique) : Le défaut de nettoyage du trou réduit la force de retenue jusqu'à 50%. Utilisez une poire soufflante ou de l'air comprimé pour éliminer toute poussière de béton avant l'installation.
Jeu de perçage (ISO 273) : Le trou de fixation doit être légèrement plus grand que l'ancrage. Pour un ancrage de 1/2", le trou de fixation doit être de 9/16".
Couple (T_{inst}): Utilisez toujours une clé dynamométrique étalonnée. Un surcouplage entraîne l'arrachement des filets ou la rupture du cône de béton ; un sous-couplage entraîne une expansion insuffisante du clip. Reportez-vous à la fiche technique spécifique pour les valeurs en Nm/ft-lb.
Distance au bord : Maintenez une distance minimale au bord de 12 × le diamètre de l'ancrage pour éviter la “rupture du béton” (écaillage).
Martelage : Ne frapper que l'écrou (vissé à ras) pour protéger l'intégrité du filetage lors de l'insertion. Ne pas marteler directement les filetages exposés.
Produits associés
FAQ
Quelle est la différence entre une ancre à coin et une ancre à manchon ?
Les ancrages à coin sont conçus pour des charges lourdes dans le béton solide, utilisant un petit clip pour l'expansion. Les ancrages à manchon ont un manchon d'expansion sur toute la longueur, les rendant adaptés pour des blocs, briques ou matériaux de base plus tendres où la répartition de la charge sur une plus grande surface est nécessaire pour éviter la fissuration.
Puis-je utiliser des ancrages à coin dans la maçonnerie en brique ou en parpaing ?
Non, les ancrages à coin sont conçus spécifiquement pour le béton solide. La force d'expansion concentrée à la pointe peut fissurer les blocs creux ou la brique. Pour les applications en maçonnerie, spécifiez Ancrages à manchon ou Écrous d'expansion doubles.
Quelle profondeur dois-je percer pour une cheville à expansion ?
Percez la profondeur du trou jusqu'à la profondeur d'encastrement plus 1/2 pouce. Cet espace supplémentaire permet à la poussière et aux débris de béton de se déposer au fond sans interférer avec la profondeur d'insertion complète de l'ancrage.
Les ancrages à coin en acier inoxydable 304 sont-ils suffisants pour les zones côtières ?
En général, non. Pour les environnements côtiers ou marins (dans un rayon de 5 miles de l'eau salée), l'acier inoxydable 316 (A4-70) est obligatoire pour éviter la fissuration par corrosion sous contrainte due aux chlorures. L'acier inoxydable 304 convient aux environnements extérieurs non marins.
Les ancrages à expansion peuvent-ils être retirés et réutilisés ?
Non, les ancrages à coin sont des fixations permanentes. Une fois que la languette s'étend dans le béton, elle ne peut pas être inversée. Pour retirer le dispositif, l'ancrage doit être coupé à la surface ou enfoncé plus profondément dans le trou (si la profondeur le permet).
