Sélectionner le bon joint de bride dépend de la compatibilité avec le fluide, de la pression/température, de la surface de la bride et des contrôles de montage vérifiés.
Dans les projets réels, les fuites sont rarement causées par “ une seule chose ”. Elles proviennent généralement d'une inadéquation entre (1) les conditions de service, (2) la construction du joint et (3) la qualité de l'assemblage (finition de surface, alignement et contrôle de la charge des boulons). Une démarche de sélection pratique doit suivre les recommandations reconnues du secteur (par exemple, les critères de sélection de type STAMP et les pratiques d'assemblage des joints boulonnés) et s'appuyer sur les fiches techniques des fabricants et les normes d'essai.
- Compatibilité chimique et contrôle de la perméation
- Classe de pression/température (y compris les cycles thermiques)
- Type de surface de bride + finition de surface + contrôle de la charge des boulons
En bref : Comment sélectionner un joint de bride
Adapter le matériau du joint au fluide et à la température
Sélectionnez un matériau de joint qui correspond au fluide, à sa concentration et au profil de température (y compris les pics de démarrage/arrêt).
Commencez par votre fluide de procédé (famille chimique, pH, teneur en solvant, aromatiques, H2S/CO2 le cas échéant), puis définissez l'enveloppe de température réelle (régime permanent + excursions). Enfin, vérifiez la résistance du joint à l'absorption, au gonflement, à la perméation et à l'oxydation (pour le graphite à l'air).
- Utilisez les tableaux de compatibilité chimique du fabricant comme base—puis validez-les par rapport à votre concentration et température exactes.
- Prenez en compte le fluage de relaxation et les risques de “ fluage à froid ” (fréquent dans le PTFE à température élevée et à faible contrainte d'assise).
- Pour les services vapeur/huile chaude, privilégiez les matériaux qui tolèrent les cycles thermiques et maintiennent la récupération.
Note terrain : Un schéma de défaillance courant est un bridage “ sec ” qui commence à suinter après les premiers cycles de chauffage/refroidissement. Dans de nombreux cas, le matériau du joint était compatible, mais l'assemblage a perdu sa contrainte en raison de la relaxation, d'une charge de boulon insuffisante ou d'une finition de bride trop lisse/incorrecte. C'est pourquoi la sélection des matériaux et le contrôle de l'assemblage doivent être traités comme un système unique.
Adaptez le type de joint à la face de bride et à la classe de pression
Choisissez une construction de joint adaptée à la face de bride (RF/FF/RTJ) et à votre classe de pression, puis vérifiez le tableau pression–température pour le matériau de bride réel.
La classe de pression seule ne suffit pas—les cotes pression–température dépendent de la norme (par exemple, ASME B16.5) et du groupe de matériau de la bride. Utilisez le tableau de cotes pour votre matériau exact et votre température de conception.
- Les joints RTJ nécessitent des brides rainurées RTJ—ne les remplacez pas par des joints RF/FF.
- Les joints spiralés et les joints kammprofile surpassent souvent les joints en feuille souple en présence de cycles pression/température.
- Pour l'eau basse pression/le CVC, les joints pleine face ou annulaires en élastomère/fibre/PTFE sont courants—si la compatibilité chimique est confirmée.
| Classe de bride | Cote typique à 100°F (Exemple : Acier carbone selon les tableaux ASME B16.5) | Application courante |
|---|---|---|
| Classe 150 | ~285 psi | Eau, CVC, vapeur basse pression |
| Classe 300 | ~740 psi | Chimie, raffinerie, pétrole & gaz |
| Classe 600 | ~1480 psi | Production d'énergie, vapeur à température plus élevée |
| Classe 900–2500 | ~2220–6170 psi | Services haute pression / spécialisés |
Important : Toujours confirmer les pressions–températures admissibles en utilisant les tableaux de normes applicables pour votre groupe de matériau et votre température de conception (pas seulement 100°F). Pour les revues de conception et les achats, documentez : édition de la norme, spécification du matériau, et la base de cotation utilisée.
Vérifier les normes, la charge des boulons et la finition de surface
Confirmer la norme du joint, la finition de la bride et la méthode de charge des boulons avant de finaliser la sélection.
Pour les tuyauteries conçues, la sélection du joint doit se référer aux normes reconnues et aux directives d'assemblage. Au minimum, alignez le type/dimensions du joint sur les normes de joints et contrôlez l'assemblage selon les meilleures pratiques pour les assemblages boulonnés.
- Utiliser les normes de joints lorsque cela est applicable (par exemple, normes de joints métalliques / semi-métalliques telles que ASME B16.20 ; dimensions de joints non métalliques telles que ASME B16.21).
- Utilisez une méthode de serrage de boulons documentée (multi-passes, séquence croisée, couple/tension vérifié) conforme aux directives industrielles (par exemple, les concepts ASME PCC-1).
- Vérifiez la finition de surface et la planéité de la bride – une finition trop lisse ou trop rugueuse peut augmenter le risque de fuite selon le type de joint.
| Certification / Norme | Pourquoi c'est important dans le choix du joint |
|---|---|
| ASME B16.20 | Définit les constructions/dimensions courantes des joints métalliques et semi-métalliques utilisés avec les brides ASME. |
| ASME B16.21 | Définit les dimensions des joints plats non métalliques utilisés dans les assemblages à brides. |
| ASME PCC-1 (Guide) | Fournit des concepts d'assemblage pour les joints à brides boulonnées (séquences de serrage, vérification, focus sur l'intégrité du joint). |
Astuce : De nombreuses “ fuites mystérieuses ” sont liées au montage. Si vous ne maîtrisez pas la finition de surface, l'alignement et la contrainte des boulons, même le meilleur matériau de joint peut tomber en panne en service.

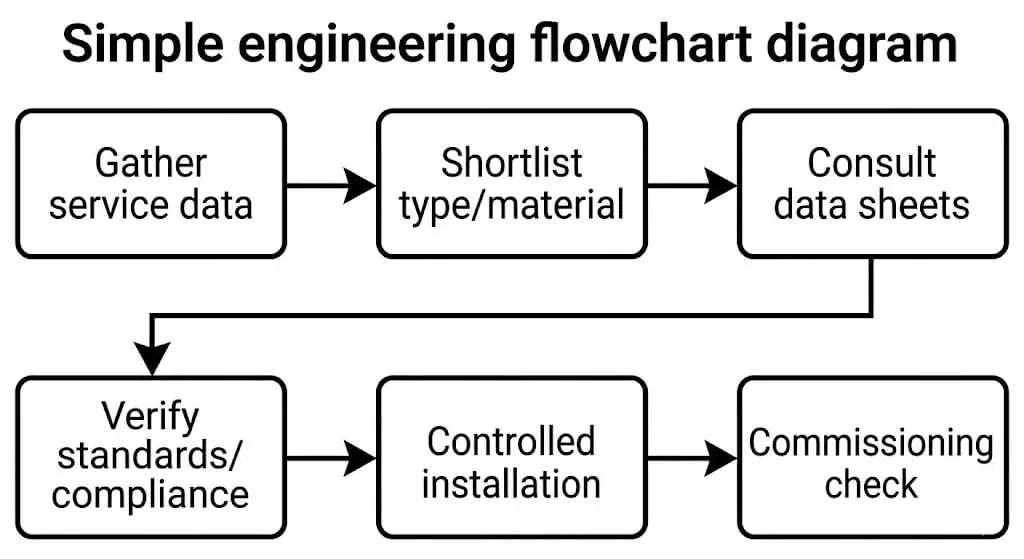

La sélection des joints de bride est une boucle de contrôle d'ingénierie : définir le service → choisir la construction/matériau du joint → confirmer les normes → contrôler le montage → vérifier les performances lors de la mise en service.
Bases des joints de bride
Le coût caché de la défaillance des joints
La défaillance d'un joint peut entraîner des arrêts, des incidents de sécurité et des expositions réglementaires — pas seulement des fuites.
- Arrêts non planifiés et perte de production
- Escalade des risques de sécurité (fluides chauds, hydrocarbures, milieux toxiques)
- Coûts de déclaration environnementale et de remédiation
- Maintenance répétée lorsque la cause racine n'est pas corrigée (perte de contrainte, désalignement, mauvaise construction)
Exemple d'ingénierie : Un bridage de classe 300 pour hydrocarbures peut réussir un essai hydrostatique mais commencer à fuir après des cycles thermiques si l'assemblage perd sa contrainte (relaxation/fluage) ou si la finition de la bride est incompatible avec le joint. Réussir un seul essai de pression ne garantit pas l'étanchéité à long terme sous cyclage.
Pourquoi une sélection appropriée est importante
La sélection correcte du joint est le moyen le plus rapide de réduire le risque de fuite—lorsqu'elle est associée à un montage contrôlé.
Les principales familles de joints de bride comprennent :
- Non métalliques : élastomère, PTFE, graphite, fibre comprimée (idéal pour des pressions/températures faibles à modérées lorsqu'il est compatible)
- Semi-métalliques : enroulé spiralé, chemisé métallique, ondulé + revêtement souple, kammprofile (idéal pour le cyclage, charges plus élevées)
- Métalliques : anneaux RTJ, métal massif (idéal pour des pressions/températures extrêmes avec des surfaces contrôlées)
Pour les services critiques, la sélection doit être étayée par une fiche technique et une procédure d'assemblage documentée (méthode de serrage, inspection, vérification).
Types de joints de bride
Il existe trois principaux types de joints de bride: non métalliques, semi-métalliques et métalliques. Chaque type répond à des conditions de service et des exigences système spécifiques.
| Type de joint | Matériaux / Structure | Où il convient le mieux |
|---|---|---|
| Non métallique | Caoutchouc, graphite, PTFE, fibre non-asbestiforme | Pression/température faibles à modérées, utilités, eau, nombreux produits chimiques (lorsque compatibles) |
| Semi-métallique | Noyau/structure métallique + garniture ou revêtement souple | Service cyclique, pression/température plus élevées, résistance améliorée à l'éclatement |
| Métallique | Métal plein (joints RTJ, joints métalliques) | Haute pression/haute température, hydrocarbures critiques, conditions de joint contrôlées |
Joint non métallique
Les joints non métalliques offrent une conformabilité et un rapport coût-efficacité pour un service à basse pression et température modérée.
Ils peuvent étanchéifier des imperfections mineures de brides mais sont plus sensibles à la perte de contrainte, au fluage et aux limites de température. Utilisez-les là où l'assemblage peut maintenir une contrainte d'appui suffisante et où la compatibilité avec le fluide est avérée.
Joint semi-métalliques
Les joints semi-métalliques équilibrent la récupération (comportement élastique) et le contact d'étanchéité pour les services exigeants.
Les exemples courants incluent les joints spiralés et les joints kammprofile. Ils sont fréquemment choisis pour les services vapeur, raffinerie et usines chimiques car ils tolèrent mieux les vibrations et les cycles thermiques que de nombreux joints souples.
- Meilleure résistance à l'éjection et au cyclage par rapport à de nombreux joints souples en feuille
- Nécessite généralement une finition de bride contrôlée et une méthode de charge des boulons
- Bon choix pour les pressions et températures moyennes à élevées lorsque le contrôle des fuites est important
Joint métalliques et renforcés métalliques
Les joints métalliques offrent une résistance maximale pour les services sévères – mais exigent des conditions d'assemblage précises.
Les joints RTJ nécessitent la géométrie de rainure et l'état de surface corrects. Les joints métalliques nécessitent généralement une contrainte d'appui plus élevée et un contrôle d'assemblage plus strict que les options non métalliques.
- Idéal pour les services haute pression/haute température et critiques
- Nécessite une condition de surface de bride vérifiée et une charge de boulon contrôlée
Matériaux de joints de bride
Joints en fibre comprimée
Les joints en fibre comprimée (CNA) assurent un étanchéité fiable pour les services généraux à pression/température modérées.
Ces matériaux combinent des fibres (par exemple, aramide/inorganiques) avec des liants élastomères. Ils fonctionnent bien dans de nombreuses utilités et services industriels généraux, mais validez toujours la compatibilité chimique et les limites de température en utilisant la fiche technique exacte du produit.
| Type de joint | Points forts | Limitations (courantes) |
|---|---|---|
| Fibre comprimée (CNA) | Rentable, bonne étanchéité, large utilisation en service général | Pas idéal pour les cycles sévères, les températures extrêmes ou les fluides très agressifs sans validation |
Joint PTFE et Graphite
Le PTFE et le graphite sont largement utilisés lorsque la résistance chimique ou les performances à haute température sont requises—mais chacun présente des modes de défaillance connus.
PTFE : Excellente résistance chimique pour de nombreux services. Cependant, le PTFE peut fluer/se détendre sous charge, surtout à température élevée et à faible contrainte d'assise. Lorsque l'étanchéité dans le temps est importante, envisagez le PTFE expansé/chargé ou une construction semi-métallique qui maintient la contrainte.
Graphite : Excellent pour les hautes températures et les cycles thermiques, notamment dans la vapeur. Dans l'air (environnements oxydants), le graphite a des limites pratiques supérieures ; pour des températures plus élevées, utilisez des qualités de graphite inhibé/tangé et respectez les limites PxT du fabricant.
| Matériau | Avantages | Précautions clés |
|---|---|---|
| PTFE | Excellente résistance chimique ; faible frottement ; bon étanchéité sur de nombreuses faces de bride | Fluage / déformation à froid ; limite de température dépendant de la nuance ; vérifier les exigences de contrainte d'appui |
| Graphite | Gère les cycles thermiques ; forte capacité en vapeur/haute température | Oxydation dans l'air à température élevée ; vérifier la nuance et l'environnement (air vs vapeur/inerte) |
Exemple d'ingénierie : Si un joint PTFE est étanche initialement mais fuit après des semaines/mois, la cause racine est souvent une perte de contrainte dans l'assemblage. Une solution peut être (1) une charge de boulon plus élevée dans les limites admissibles, (2) passer au PTFE expansé/chargé, ou (3) opter pour une conception à profilé Kamm/spiral pour une meilleure récupération.
Joints en caoutchouc et élastomères
Les joints élastomères sont courants dans l'eau, la CVC et les services basse pression—mais la compatibilité chimique est non négociable.
Les élastomères peuvent gonfler, ramollir ou se fissurer lorsqu'ils sont exposés à des huiles/solvants/oxydants incompatibles. Toujours adapter la famille d'élastomère au fluide et au profil de température.
| Élastomère (type courant) | Où il est courant | Notes typiques de température (confirmer par grade) |
|---|---|---|
| EPDM | Eau/vapeur (limité), exposition extérieure/à l'ozone | Bon vieillissement ; compatibilité avec les huiles souvent médiocre |
| NBR (Buna-N) | Huiles/carburants (nombreux cas) | Résistance générale aux huiles ; vérifier pour les aromatiques/solvants |
| FKM (famille Viton®) | Hydrocarbures/produits chimiques à température élevée (nombreux cas) | Bonne résistance chimique/thermique ; vérifier pour les amines/vapeur/eau chaude |
| Silicone | Service alimentaire/propre (lorsqu'approuvé), température modérée | Bonne flexibilité thermique ; vérifier la résistance mécanique et la compatibilité avec le fluide |
Remarque : N'utilisez pas les joints élastomères “ par habitude ”. Vérifiez toujours la compatibilité, en particulier pour les huiles, les solvants, les oxydants et les températures élevées.
Joints métalliques et joints spiralés
Les joints spiralés et métalliques sont des choix courants pour les services à haute pression/température et cycliques.
Les joints spiralés combinent un enroulement métallique avec un remplissage souple (graphite ou PTFE). Leur comportement “ ressort ” aide à maintenir l'étanchéité, mais les performances dépendent toujours d'une contrainte d'appui appropriée, d'une finition de bride correcte et d'une charge de boulon contrôlée.
- Bon choix pour les cycles thermiques—lorsqu'ils sont correctement installés et mis en place
- Nécessite une finition de bride correcte et un contrôle d'assemblage pour une étanchéité optimale
- Vérifier que le métal d'enroulement + le remplissage correspond au fluide et à la température
Conseil : En cas de cyclage sévère, envisagez des conceptions à profil Kamm/noyau ondulé qui maintiennent la récupération tout en améliorant la répartition des contraintes.
La méthode S.T.A.M.P. pour la sélection des joints
La méthode S.T.A.M.P. est une simple liste de contrôle d'ingénierie utilisée pour éviter la “ sélection par habitude ”. Elle oblige l'équipe de conception à documenter les variables qui influencent l'étanchéité et la durée de vie en service.
| Paramètre | Description |
|---|---|
| Taille | Diamètre extérieur/intérieur de la bride, cercle de boulons, dimensions de la surface d'appui ; épaisseur du joint et plage de compression |
| Température | État stable + excursions ; cyclage thermique et environnement d'oxydation |
| Application | Type d'équipement, vibrations, rigidité/risque de rotation de la bride, accessibilité pour la maintenance |
| Médias | Famille chimique + concentration + besoins en perméabilité/émissions |
| Pression | Pression de conception + transitoires (coup de bélier, surpressions) + méthode de pression d'épreuve |
Dimension et face de bride
Toujours adapter la taille et la face du joint à la norme de bride et au type de face.
Mesurez ce que vous avez (ou spécifiez ce dont vous avez besoin) : face de bride (FF/RF/RTJ), largeur d'assise et finition de surface. Pour les travaux de remplacement, confirmez la norme de bride et les dimensions de la face avant de commander les joints.
Température et cycles thermiques
Sélectionnez des matériaux tolérant les cycles—pas seulement la “ température maximale ”.”
Les cycles entraînent une perte de contrainte et peuvent accélérer l'oxydation (graphite à l'air) ou le fluage (PTFE). Si les cycles de démarrage/arrêt sont fréquents, privilégiez les constructions de joints avec une meilleure récupération (conceptions semi-métalliques) et des données PxT validées.
Application et charge mécanique
La rigidité de l'assemblage, les vibrations et le risque de rotation de la bride sont importants.
Les brides minces, les longues portées de boulons ou le désalignement peuvent réduire la contrainte d'assise et augmenter le risque de fuite. Lorsque la rotation est probable, utilisez des joints et des conceptions qui réduisent la contrainte d'assise requise tout en maintenant l'étanchéité (validée par les données du fabricant).
Milieu (compatibilité fluide et chimique)
La compatibilité chimique doit être prouvée pour votre milieu et température exacts.
Utilisez les tableaux de compatibilité comme point de départ, puis validez en fonction de la concentration, des impuretés et de la température de fonctionnement. Pour les services sensibles aux émissions, considérez la perméabilité et les performances en matière d'émissions fugitives—pas seulement la “ résistance ”.”
| Type de milieu | Point de départ typique (vérifier par fiche technique) |
|---|---|
| Huile/Carburant | Les familles NBR ou FKM sont des points de départ courants ; confirmez la teneur en aromatiques/solvants |
| Eau chaude / Vapeur | Les conceptions à base de graphite et semi-métalliques adaptées sont courantes ; vérifiez les limites de cyclage |
| Alimentaire / Pharmaceutique | Les options PTFE/silicone approuvées peuvent s'appliquer ; vérifiez la conformité FDA/CE si nécessaire |
Pression et classe de pression
La pression détermine la contrainte d'étanchéité requise et le risque d'éjection.
Au-delà de la pression stable, incluez les surpressions, les coups de bélier, la dilatation thermique et votre méthode d'essai. Spécifiez la construction du joint pour correspondre à la capacité de l'assemblage à maintenir la contrainte (surtout sous cyclage).
Astuce : STAMP améliore la qualité de sélection uniquement si les données sont réelles (finition de bride mesurée, méthode de boulonnage documentée, PxT vérifié).
Considérations techniques clés
Pressions de service, de conception et d'essai
Documentez séparément la pression de service, la pression de conception et la pression d'essai.
Un joint qui survit à un essai court peut toujours tomber en panne en service cyclique à long terme si le contrôle de la contrainte de l'assemblage est médiocre. Les revues d'ingénierie doivent documenter : la pression de fonctionnement normale, la pression de conception (y compris les transitoires) et les conditions d'essai hydrostatique/pneumatique.
| Facteur de conception | Points à vérifier |
|---|---|
| Sélection des matériaux | Compatibilité + perméation + environnement d'oxydation |
| Conception du joint | Type de face, rigidité, finition de surface, charge admissible du boulon |
| Pratiques d'installation | Serrage en plusieurs passes, séquence croisée, couple/tension vérifié(e) |
| Résistance à la température | Régime stable + excursions + cyclage |
| Étanchéité à la pression | Conception + transitoires + méthode d'essai |
| Mouvement mécanique | Désalignement, risque de vibration et de rotation |
| Étanchéité à long terme | Risque de relaxation/fluage et stratégie de maintenance |
Limites de température et cyclage
Utilisez les limites “ service continu + cyclage ”, pas les valeurs maximales marketing.
Les performances du graphite diffèrent en service air vs vapeur/inerte. Les performances du PTFE dépendent de la nuance et de la contrainte. Utilisez toujours les limites de température spécifiques au produit et les instructions de montage.
Réglementations et normes industrielles
Les normes définissent la géométrie et les bonnes pratiques ; les données du fabricant définissent les performances.
Utilisez les normes pour les dimensions correctes et les instructions d'assemblage, puis validez les performances à l'aide des fiches techniques produit et des exigences du projet.
- Faites correspondre la construction et les dimensions du joint aux normes applicables (par ex., B16.20/B16.21 selon le cas).
- Contrôler la finition et la propreté de la bride—éliminer les résidus de joint ancien, vérifier les rayures radiales, contrôler la planéité.
- Utiliser des outils étalonnés et une procédure écrite de serrage des boulons ; envisager des passes de vérification.
Exigences spécifiques à l'application
Différents secteurs ajoutent différentes exigences (documentation, propreté, émissions, besoins de résistance au feu).
| Secteur/Application | Exigence supplémentaire typique | Impact sur la sélection |
|---|---|---|
| Pétrole & Gaz / Pétrochimie | Résistance au feu / émissions fugitives / service acide | Peut orienter vers des qualités spiralées/kammprofile/graphite ou des joints RTJ pour les applications critiques |
| Alimentaire / Pharmaceutique | Hygiène + documentation de conformité | Matériaux approuvés, nettoyabilité, traçabilité |
| Industrie générale | Maintenance et contrôle des temps d'arrêt | Équilibrer coût vs tolérance au cyclage et durée de vie |
Causes courantes de défaillance des joints
Incompatibilité des matériaux et attaque chimique
L'incompatibilité des matériaux reste l'un des moyens les plus rapides de créer une fuite.
Le gonflement, le ramollissement, la fissuration, la perméation et l'oxydation peuvent détruire les performances d'étanchéité. Vérifiez toujours la compatibilité pour votre fluide et température exacts.
- Gonflement/ramollissement dans les huiles/solvants lorsqu'un élastomère incompatible est utilisé
- Oxydation du graphite dans l'air à température élevée si la nuance/l'environnement n'est pas pris en compte
- Fluage et relaxation du PTFE lorsque la contrainte d'appui est trop faible pour le service
Erreurs d'installation et de charge des boulons
Erreurs d'installation et de charge des boulons inappropriées conduisent fréquemment à une défaillance prématurée du joint.
Les causes racines courantes incluent un serrage inégal, un désalignement, des faces de bride endommagées et une contamination. Contrôlez l'installation avec une procédure écrite et des outils étalonnés.
- Désalignement lors de l'assemblage
- Sur-couple / sous-couple
- Distribution inégale de la charge des boulons (pas de passes étagées)
- Surface d'appui sale ou endommagée
Conseil : Nettoyez les faces de bride jusqu'au métal nu, vérifiez l'alignement, puis utilisez une méthode de serrage progressive en croix avec une passe de vérification.
Dommages de surface et désalignement des brides
Les dommages de surface et le désalignement créent des voies de fuite même lorsque le joint est “ correct ”.”
Inspectez les rayures radiales, les bosses, la corrosion par piqûres et le risque de rotation de la bride. Vérifiez que la taille du joint correspond à la face de la bride et au cercle de boulons.
| Problèmes courants | Impact sur les performances du joint |
|---|---|
| Dommages de surface / piqûres | Crée des voies de fuite et réduit la surface de contact |
| Désalignement / rotation de la bride | Provoque une contrainte inégale et une relaxation précoce |
| Qualité de découpe de joint médiocre | Réduit la surface d'étanchéité effective et l'uniformité de compression |
| Taille de joint incorrecte | Empêche un positionnement correct et une répartition des contraintes adéquate |
Processus de sélection de joint de bride étape par étape
Collecter les données de service et de tuyauterie
Collecter d'abord les données de service—puis sélectionner.
Documenter l'enveloppe de fonctionnement, les transitoires, les détails de la bride et les contraintes de maintenance.
- Température maximale/minimale (inclure les excursions)
- Pression de conception + transitoires + méthode d'essai
- Composition et concentration du milieu
- Norme de bride, taille, finition de surface et état de surface
Pré-sélection du type et du matériau de joint
Pré-sélectionner les constructions de joint correspondant à la finition de surface et à la sévérité du service.
Utiliser des joints non métalliques pour les services faibles à modérés, semi-métalliques pour les services cycliques/plus sévères, et métalliques pour les applications extrêmes/RTJ—puis confirmer la compatibilité et les besoins en contrainte d'écrasement.
- Anneaux RTJ pour brides RTJ dans les services critiques à haute pression
- Joint spiralé / kammprofile pour les services cycliques de vapeur et de raffinage
- Feuille PTFE/graphite/CNA lorsque les limites de contrainte d'écrasement et de température sont satisfaites
Consulter les données et fiches techniques du fabricant
Utiliser les fiches techniques pour confirmer les conseils sur PxT, la résistance chimique et la contrainte d'écrasement.
Ne vous fiez pas uniquement aux tableaux génériques. Confirmez la nuance exacte du produit, l'épaisseur et la configuration de la face.
- Confirmez les limites de température par environnement (air vs vapeur/inerte)
- Confirmez les limites de pression et la contrainte d'écrasement recommandée
- Confirmez la compatibilité chimique et les considérations de perméabilité
Conseil : Si vous ne trouvez pas de fiche technique pour la nuance exacte du joint, considérez cela comme un risque d'approvisionnement pour un service critique.
Vérifiez les normes, la certification et la conformité
Vérifiez la norme/les dimensions du joint et toute exigence de conformité du projet.
La documentation technique doit inclure : type de joint, référence normative, nuance, épaisseur et méthode d'installation.
- Confirmez les normes applicables pour la construction/les dimensions du joint (selon les exigences du projet)
- Vérifiez la documentation de traçabilité si nécessaire (certificat de contrôle, numéros de coulée, certificats)
- Confirmer toute exigence de résistance au feu / émissions / service en milieu corrosif pour la fonction
| Étape | Objectif |
|---|---|
| Collecter les données de service | Définir l'enveloppe opérationnelle réelle |
| Pré-sélectionner le type/matériau | Apparier la face et la sévérité |
| Consulter les fiches techniques | Valider PxT + compatibilité + besoins en contrainte |
| Vérifier les normes/conformité | Assurer l'ajustement, la sécurité et la documentation |
Liste de contrôle pour la sélection des joints de bride
Liste de contrôle des conditions de service
Vérifiez les conditions de service avant de sélectionner un joint de bride.
- La pression de conception et les transitoires sont dans les limites de capacité du joint/de l'assemblage
- L'enveloppe de température (régime permanent + excursions) correspond à la qualité du joint
- La compatibilité avec le fluide est confirmée pour la concentration et la température
- Le type de surface et la construction du joint correspondent (FF/RF/RTJ)
- La méthode d'assemblage assure une distribution uniforme de la charge des boulons
- La documentation de conformité répond aux exigences du projet
Conseil : Si vous ne pouvez pas contrôler la contrainte des boulons et la finition de la bride, choisissez une construction de joint qui tolère plus de variabilité (avec validation).
Liste de contrôle de conception et normes
Conception + normes confirment que le joint s'adapte et que l'assemblage peut atteindre l'étanchéité.
| Critères de sélection | Élément à vérifier |
|---|---|
| Norme de Bride | Édition de la norme, type de surface, base dimensionnelle |
| État de surface | Gamme de finition adaptée au type de joint ; pas d'endommagement/corrosion par piqûres |
| Méthode de charge des boulons | Passes étagées, séquence, vérification ; contrôle d'outil étalonné |
Liste de contrôle d'installation et de maintenance
La qualité d'installation fait partie de la sélection du joint.
- Inspectez et nettoyez les faces de bride ; retirez les résidus ; vérifiez les dommages.
- Confirmez la taille/le type/la nuance de joint et l'orientation correcte.
- Alignez les brides ; vérifiez l'état des boulons et la pratique de lubrification.
- Serrez en séquence étagée et en croix ; utilisez des outils étalonnés.
- Effectuez une passe de vérification ; documentez les valeurs de couple/tension si nécessaire.
- Inspectez lors de la mise en service ; revérifiez si la procédure nécessite un serrage à chaud/resserrage (le cas échéant et autorisé).
Correspondance matériau de joint aux conditions de service améliore la fiabilité et réduit le risque de fuite.
| Matériau de joint | Propriétés clés | Avantages typiques |
|---|---|---|
| PTFE (selon la qualité) | Résistance chimique | Étanchéité pour de nombreux environnements agressifs (vérifier le fluage/limites) |
| FKM (famille Viton®) | Résistance à la chaleur et aux produits chimiques (selon la qualité) | Performance améliorée dans de nombreux services à températures plus élevées |
| EPDM | Résistance aux intempéries/à l'ozone | Durabilité dans les services aquatiques/extérieurs (vérifier la compatibilité avec les huiles) |
| Silicone | Flexibilité | Utile dans certains services propres (vérifier les approbations) |
| NBR (Buna-N) | Résistance aux huiles | Point de départ courant pour les huiles/carburants (vérifier la teneur en solvant) |
Utilisez la liste de contrôle et le processus étape par étape pour chaque sélection de joint. Pour les applications critiques ou inhabituelles, consultez les fabricants de joints et les spécialistes de l'intégrité des assemblages avec des données documentées PxT et de compatibilité.
- L'examen par un expert réduit les cycles de “ fuites répétées ” et raccourcit le temps de dépannage.
- Une sélection appropriée + un assemblage contrôlé favorise une exploitation plus sûre et à moindre maintenance.
Choisir le bon joint est une décision d'intégrité de l'assemblage : matériau + construction + contrôle de l'assemblage.
FAQ
Quels facteurs déterminent le meilleur matériau de joint pour brides ?
Compatibilité du fluide, plage de température (y compris les cycles), et capacité de l'assemblage à maintenir la contrainte d'appui.
Les ingénieurs doivent confirmer la compatibilité chimique, vérifier les limites PxT par grade, et s'assurer que la finition de la bride et la méthode de charge des boulons peuvent maintenir l'étanchéité dans le temps.
Comment la finition de surface de la bride affecte-t-elle les performances du joint ?
L'état de surface contrôle le frottement, l'adhérence et les chemins de fuite à l'interface.
Si la finition est trop lisse, certains types de joints peuvent ne pas développer suffisamment de micro-étanchéité ; si elle est trop rugueuse, des rayures peuvent former des canaux de fuite. Respectez toujours les recommandations de finition en fonction de la construction du joint et vérifiez l'état de la bride avant l'installation.
Quelles normes s'appliquent à la sélection des joints de bride ?
Les références courantes incluent les normes de dimension/construction des joints (par exemple, ASME B16.20 et ASME B16.21 le cas échéant) et les directives d'assemblage des assemblages boulonnés (par exemple, les concepts ASME PCC-1).
Les projets peuvent également nécessiter une documentation de conformité supplémentaire selon le service (émissions, résistance au feu, service acide, etc.).
Quels sont les signes courants de défaillance d'un joint ?
Suintement/fuite, symptômes de desserrage récurrent des boulons, perte de pression et extrusion ou écrasement visible du joint.
Les fuites récurrentes après des cycles thermiques indiquent souvent une perte de contrainte, un désalignement ou une construction de joint incompatible pour un service cyclique.
Quand un ingénieur doit-il consulter un fabricant de joints ?
Consultez le fabricant pour les services critiques, les milieux inhabituels, les objectifs d'émissions stricts ou les cycles sévères.
Demandez la fiche technique exacte du grade (PxT, notes de résistance chimique, directives de contrainte d'assise) et les recommandations d'installation pour la face et la finition de la bride.
