En ingénierie de dessalement d'eau de mer, la spécification des brides en acier inoxydable 316/316L n'est pas seulement une préférence mais une nécessité technique pour éviter une défaillance catastrophique des joints. Bien que l'acier inoxydable 304 soit adéquat pour les applications industrielles générales, il manque de résistance chimique requise pour les environnements marins. L'eau de mer contient typiquement des concentrations en chlorures dépassant 19 000 mg/L, et dans les flux de saumure d'Osmose Inverse (RO), cette concentration peut doubler. Les joints de bride créent intrinsèquement des interstices—entre le joint et la surface—où les ions chlorures se concentrent, conduisant à une piqûre rapide dans les nuances sans molybdène comme le 304.
Selon Le guide de dessalement de l'ISSF et des données pratiques de terrain, le 316L fonctionne comme l'option austénitique de référence. Cependant, ce n'est pas une solution illimitée ; dans les sections à haute température (>50°C), même le 316L est sensible à la fissuration par corrosion sous contrainte (SCC), nécessitant des mises à niveau vers des aciers inoxydables Duplex. Le tableau de comparaison technique suivant décrit les limites de performance des brides 304 vs 316/316L en service marin actif :
| Nuance d'acier inoxydable | Mécanisme de Résistance aux Chlorures | Résultat Typique en Service en Eau de Mer |
|---|---|---|
| 304 / 304L | Repose uniquement sur le film d'oxyde de Chrome. Pas de Molybdène. | Risque de défaillance : Initiation rapide de piqûres et de corrosion par crevasses (souvent < 1 an) au niveau des sièges de joints. |
| 316 / 316L | 2-3% Molybdenum stabilise le film passif contre la pénétration des ions chlorure. | Norme industrielle : Performance fiable dans l'eau de mer ambiante, à condition de minimiser les crevasses et de les rincer. |
L'avantage opérationnel de l'acier inoxydable 316 provient directement de sa teneur en molybdène (nominalement 2,0–3,0%). Cet élément d'alliage augmente significativement le potentiel de piqûre ($E_{pit}$), permettant au matériau de maintenir sa couche passive dans des environnements à haute teneur en chlorure où le 304 corroderait activement. Pour les zones critiques impliquant de la saumure chaude, une mauvaise circulation ou des contraintes de soudage résiduelles élevées, les équipes d'ingénierie doivent évaluer si le 316L est suffisant ou si le Duplex 2205 est requis.
Brides en acier inoxydable 304 vs 316 : Composition et métallurgie
Éléments d'alliage : La différence chimique
La distinction métallurgique entre les brides 304 et 316 est définie par les normes ASTM A182 et dicte directement leur survie dans les environnements salins.
Bien que les deux nuances partagent une base austénitique similaire Chrome-Nickel, la présence de Molybdène dans le 316 est le différenciateur critique. Dans les applications de brides, la corrosion est rarement uniforme ; elle se manifeste par une attaque localisée (piqûres) sur la face d'étanchéité. Par conséquent, la vérification de la nuance de matériau via le Certificat d'Essai Matériau (MTC) est une étape d'approvisionnement obligatoire. Le Fiches de grades des aciers inoxydables mondiaux et les normes ASTM fournissent les plages de composition chimique suivantes :
| ASTM A182 Nuance | Chrome (%) | Nickel (%) | Molybdène (%) |
|---|---|---|---|
| F304 / F304L | 18,0 – 20,0 | 8,0 – 11,0 | — (Traces uniquement) |
| F316 / F316L | 16,0 – 18,0 | 10,0 – 14,0 | 2,00 – 3,00 |
- Acier inoxydable 304 : Contient un peu plus de chrome mais manque complètement de molybdène. En présence de chlorures, le film passif est fragile et facilement pénétré.
- Acier inoxydable 316 : L'ajout de 2–3 % de molybdène modifie la structure du film passif, le rendant robuste contre les attaques de chlorures. C'est la principale raison pour laquelle il est spécifié pour les fonctions de brides en service corrosif.
- Double certification 316/316L : La plupart des stocks modernes sont doublement certifiés. Le “ L ” indique une faible teneur en carbone (<0,03 %), ce qui empêche la sensibilisation (précipitation de carbures) pendant le soudage—essentiel pour prévenir la corrosion intergranulaire dans les brides à emboîtement et à collet soudé.
Bien que l'acier 304 convienne bien aux lignes utilitaires atmosphériques ou en eau douce, son utilisation dans les tuyauteries immergées en eau de mer est considérée comme une erreur de conception. L'absence de molybdène conduit presque invariablement à l'initiation de piqûres au point le plus critique : la surface d'étanchéité du joint.
Impact du molybdène sur la résistance à la corrosion (PREN)
Le molybdène ne se contente pas d“”améliorer» la résistance ; il modifie fondamentalement le Nombre Équivalent de Résistance à la Piqure (PREN), une mesure technique clé pour la sélection des matériaux.
- Mécanisme : Le molybdène renforce la couche d'oxyde passive, retardant l'apparition de la piqure (Température Critique de Piqure, CPT) et ralentissant le taux de croissance de toute piqure qui se forme.
- La Formule PREN : Les ingénieurs calculent la résistance en utilisant $PREN = \%Cr + 3.3(\%Mo) + 16(\%N)$. Notez le multiplicateur de 3,3 pour le molybdène—cela souligne pourquoi même une petite addition de Mo a un impact massif sur les performances.
- Comparaison : L'acier standard 304 a un PREN d'environ 18. L'acier standard 316L varie de 23 à 28. Pour les applications en eau de mer, un PREN > 24 est l'exigence minimale d'entrée, ce qui disqualifie immédiatement le 304.

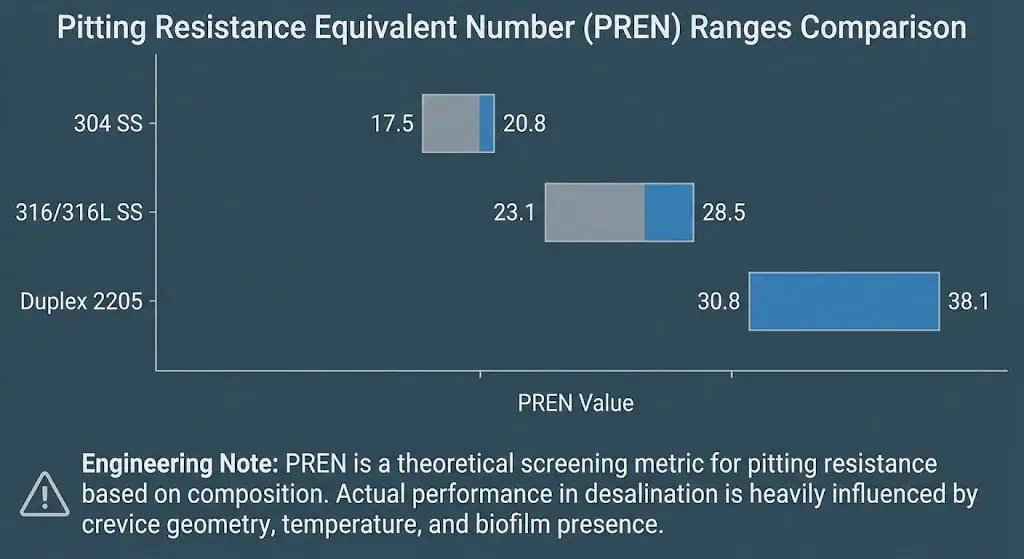

| Grade de matériau | Plage de PREN | Implication technique pour les brides |
|---|---|---|
| 304 | ~17,5 – 20,8 | Inadapté à l'eau de mer. Les piqûres se forment rapidement dans les interstices (joints/filetages). |
| 316/316L | ~23,1 – 28,5 | Norme de référence. Bonne résistance jusqu'à ~30-35°C en eau de mer. |
| Duplex 2205 | ~31,0 – 38,0 | Amélioration recommandée. Nécessaire pour les températures plus élevées ou les conduites critiques à haute pression. |
Aperçu technique : Dans les systèmes d'eau de mer, le “ maillon faible ” est toujours l'interstice sous le joint. Même si la paroi du tuyau est sûre, la zone stagnante au niveau de la face de la bride nécessite la protection supplémentaire fournie par le molybdène.
Résistance à la corrosion dans les environnements de dessalement
Mécanismes de corrosion en eau de mer
Les systèmes de dessalement présentent un environnement particulièrement agressif où l'attaque par les chlorures est aggravée par les conditions d'écoulement et la géométrie. Les joints de bride sont particulièrement sensibles en raison de la création de micro-environnements.
Trois mécanismes de corrosion primaires dictent la sélection des brides dans les applications marines :

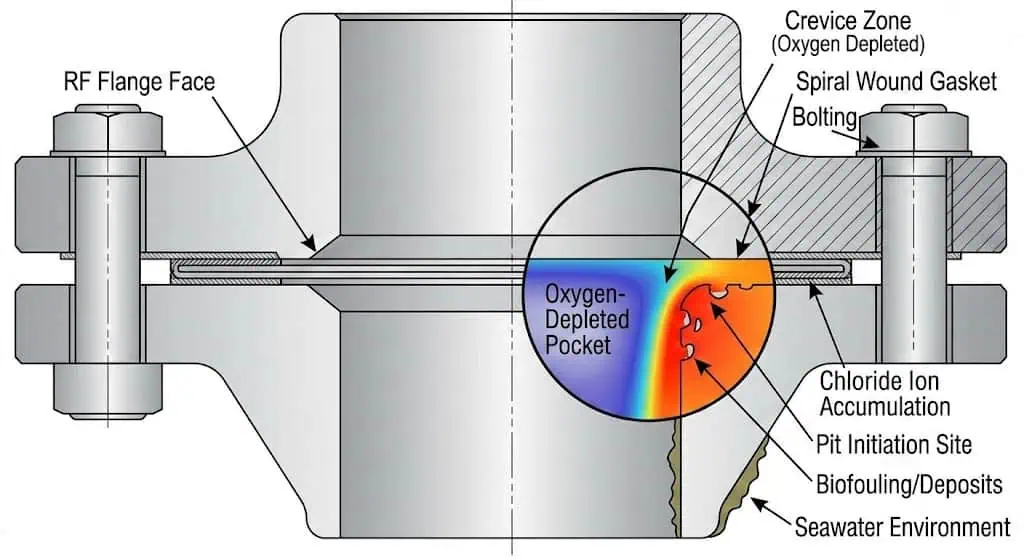

- Corrosion par crevasses : C'est le mode de défaillance #1 pour les brides. Le fluide stagnant piégé sous le joint devient appauvri en oxygène. Lorsque les ions métalliques s'hydrolysent, le pH baisse (devenant acide), et les ions chlorure migrent, accélérant l'attaque.
- Piquage induit par les chlorures : Même sur les surfaces ouvertes, la teneur élevée en chlorures (19 000+ ppm) peut pénétrer la couche passive des aciers faiblement alliés comme le 304.
- Fissuration par corrosion sous contrainte (SCC) : Une combinaison de contrainte de traction (due au serrage des boulons ou à la contrainte résiduelle de soudure), des chlorures et de la température (>60°C). Bien que le 316 résiste mieux à la SCC que le 304, il n'est pas immunisé ; les nuances Duplex sont souvent requises pour la saumure chaude.
| Mécanisme | Description technique |
|---|---|
| Piquage | Pénétration localisée du film passif. Se déclenche souvent sous des dépôts de sel ou des croissances biologiques (bioencrassement). |
| Corrosion caverneuse | Se produit dans les zones protégées (faces de joint, racines de filetage). Peut survenir à des températures 20-30°C inférieures au piquage sur les surfaces exposées. |
| Corrosion sous contrainte (SCC) | Rupture soudaine et fragile sous contrainte de traction. L'acier 316L est généralement sûr en dessous de 60°C ; au-dessus, le risque augmente significativement. |
Note : La corrosion galvanique est également un risque majeur. Connecter une bride en acier inoxydable à un tuyau/bride en acier au carbone sans un kit d'isolation provoquera une détérioration rapide du composant en acier au carbone.
Brides 304 : Analyse des performances
Brides en acier inoxydable 304 sont classées comme composants à haut risque pour un service continu en eau de mer et doivent être limitées aux lignes utilitaires non mouillées ou en eau douce.
L'expérience sur le terrain démontre systématiquement que les brides 304 tombent prématurément en panne dans les environnements salins. La vulnérabilité réside dans la “ Température Critique de Corrosion par Crevasses ” (CCT). Pour le 304, la CCT peut être aussi basse que 0°C à 5°C dans l'eau de mer, ce qui signifie qu'il peut se corroder même dans l'eau froide si une crevasse (joint) existe.
- Limite d'application : Convient uniquement pour les conduites d'air ambiant sec, l'eau potable ou les systèmes de lavage à l'eau douce intermittents.
- Le risque : Dans l'eau de mer continuellement humide, le 304 subira une piqûration profonde sur la face de la bride, entraînant une perte d'intégrité de l'étanchéité.
- Charge de maintenance : L'utilisation du 304 nécessite un démontage fréquent, un usinage de la face et un remplacement du joint, annulant toute économie initiale sur le coût des matériaux.
Étude de cas (défaillance sur le terrain) : Une station de pompage d'admission de dessalement a utilisé des brides à emboîtement 304 pour une ligne de dérivation temporaire. En moins de 14 mois, des fuites sont survenues. L'inspection a révélé des profondeurs de piqûration de 2-3 mm sur la surface d'assise du joint. La cause racine a été identifiée comme une corrosion par crevasses exacerbée par des dépôts de salissures biologiques. L'action corrective a consisté à remplacer toutes les brides par du 316L et à passer à des joints PTFE de haute qualité.
Brides 316/316L : Durabilité et limites
Acier inoxydable 316 (spécifiquement le 316/316L doublement certifié) est la norme minimale mondialement acceptée pour les parties mouillées dans les usines de dessalement.
La nuance 316 offre une température critique de corrosion par crevasses (CCT) nettement supérieure à celle de la 304, gérant généralement avec succès l'eau de mer ambiante (jusqu'à ~30-35°C). La nuance “L” (faible teneur en carbone) est cruciale pour les types de brides soudées (Bride à collerette, Bride à emboîtement) pour garantir que la zone affectée par la chaleur (HAZ) conserve sa résistance à la corrosion.
- Avantage principal : Résistance fiable à la piqûre dans l'eau de mer à température ambiante.
- Double certification : Garantit que le matériau répond à la haute résistance de la 316 et à la faible teneur en carbone de la 316L, facilitant une fabrication polyvalente.
- Limitation : Dans la saumure chaude (>40-50°C) ou les lignes de décharge haute pression d'osmose inverse (RO), la 316L peut encore subir une corrosion par crevasses ou une corrosion sous contrainte (SCC). Dans ces “zones rouges”, les ingénieurs spécifient souvent Duplex 2205 ou Super Duplex 2507.
| Type de matériau | Résistance à la corrosion | Champ d'application recommandé |
|---|---|---|
| 304 | Modéré | Service sec, eau douce, supports structurels. |
| 316 / 316L | Élevé | Prise d'eau de mer, prétraitement, tuyauterie basse pression (température ambiante). |
| Duplex 2205 | Très élevée | Tuyauterie haute pression d'osmose inverse, service de saumure chaude, lignes à contrainte élevée. |
Astuce : La sélection des matériaux n'est que la moitié de la bataille. La propreté de la face de bride et le choix correct du joint (par exemple, éviter le graphite dans l'eau de mer) sont tout aussi critiques.
Données et études de cas réels
Les données opérationnelles provenant des principales installations de dessalement confirment que si l'acier 316L est le cheval de bataille, il nécessite des conditions de fonctionnement spécifiques pour réussir.
Dans les usines d'osmose inverse d'eau de mer (SWRO), l'acier 316L est la norme pour les conduites d'admission basse pression et de filtrat. Cependant, les défaillances surviennent souvent lorsque des conditions “ stagnantes ” sont autorisées à persister. Les directives de l'ISSF soulignent que l'acier inoxydable nécessite de l'oxygène pour maintenir son film passif ; l'eau de mer stagnante et désaérée sous un dépôt ou un joint peut provoquer une corrosion active.
- Facteur de succès : L'acier 316L donne les meilleurs résultats dans les systèmes en écoulement (>1 m/s) où les surfaces sont maintenues propres.
- Mode de défaillance : Une bride pleine en 316L sur une ligne de drainage (branche morte) représente un risque élevé en raison de l'accumulation de sédiments et du manque de débit.
- Solution d'ingénierie : Pour les branches mortes ou les zones stagnantes, la mise à niveau vers des nuances 6Mo ou Duplex est une pratique courante, même si la conduite principale est en 316L.
Analyse du coût du cycle de vie (LCC)
Investissement initial vs. risque opérationnel
Bien que des brides en acier inoxydable 316 Coûtent plus cher à l'achat initial (en raison des surcharges de Nickel et de Molybdène), mais le Coût du Cycle de Vie (CCV) est nettement inférieur à celui de l'acier 304 dans les applications marines.
- Dynamique des Surcharges : L'écart de prix n'est pas fixe ; il fluctue avec le marché des matières premières (Molybdène/Nickel). Typiquement, l'acier 316 se négocie avec une prime de 20 à 30 % par rapport à l'acier 304.
- Le Coût des Fuites : Dans une usine de dessalement, une fuite au niveau d'une bride nécessite souvent l'arrêt partiel d'une ligne. Le coût de la perte de production (génération d'eau), combiné à la main-d'œuvre pour accéder, dévisser (souvent en coupant les boulons corrodés) et remplacer la bride, dépasse largement la différence initiale de matériau.
- Facteur de Sécurité : Les fuites d'eau de mer sous haute pression peuvent être dangereuses. L'acier 316L offre une marge de sécurité nécessaire contre les défaillances soudaines.
| Métrique de Coût | l'acier inoxydable 304 | Acier inoxydable 316 |
|---|---|---|
| Coût Initial du Matériau | Inférieur (Prix de base) | Supérieur (Base + Surcharge alliage) |
| Dépenses d'exploitation (OPEX) | Élevé (Inspections fréquentes, réparations de revêtement, remplacement précoce) | Faible (Intervalles de maintenance standard) |
| Profil de risque | Élevé (Profondeur de piqûre imprévisible) | Géré (Performance prévisible) |
Facteurs de maintenance et de remplacement
Le choix de brides 316L réduit la fréquence des arrêts obligatoires pour inspection et réparation.
- Intervalles d'inspection : Les systèmes de tuyauterie en 316L permettent généralement des intervalles plus longs entre les inspections par END (Essais Non Destructifs) par rapport au 304.
- Consommables : L'entretien fréquent des brides nécessite de nouveaux joints et goujons. Réduire la fréquence de démontage des assemblages permet d'économiser considérablement sur ces consommables.
- Temps de disponibilité : Le principal KPI pour toute usine de dessalement est la disponibilité. L'acier 316L soutient des objectifs de haute disponibilité ; l'acier 304 les compromet.
Sélection Pratique pour Applications Marines
Meilleures pratiques d'installation et de compatibilité
Même le bon matériau échouera s'il est installé incorrectement. Respecter les protocoles d'assemblage appropriés (tels que ASME PCC-1) est essentiel.
Lors de l'installation de brides en acier inoxydable dans des environnements marins, les ingénieurs doivent aborder les points suivants :
- Alignement : Le désalignement crée des zones de contraintes élevées localisées et une compression variable des joints, favorisant la corrosion par crevasses.
- État de surface : La rugosité de la face de la bride (Ra) doit correspondre au type de joint. Généralement, un Ra de 3,2 à 6,3 µm est requis pour “mordre” efficacement le joint tout en évitant les chemins de fuite.

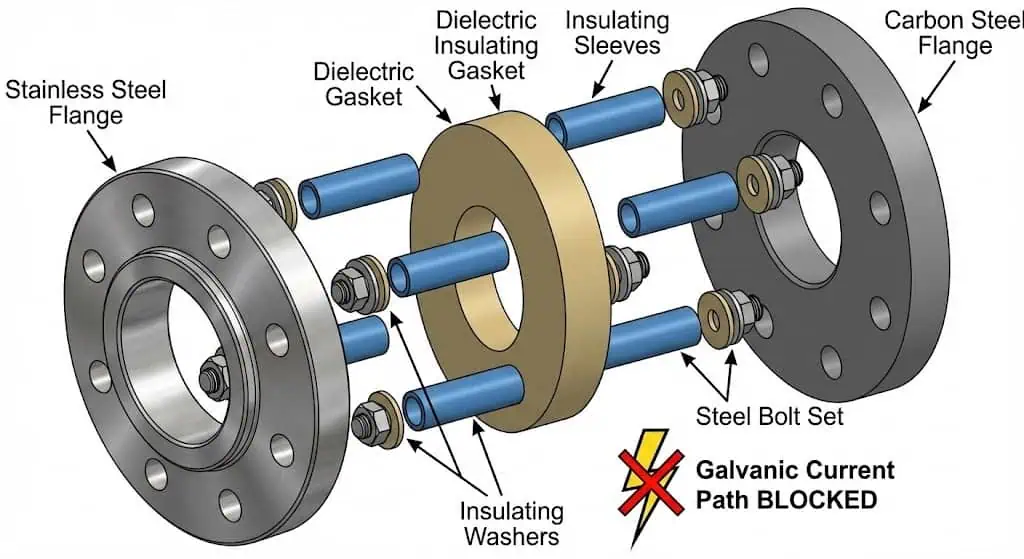

- Isolement galvanique : Si on accouple une bride en 316 à une vanne ou un tuyau en acier au carbone, un Kit d'isolation (joint isolant + manchons de boulons + rondelles) est obligatoire pour empêcher l'acier au carbone d'agir comme anode sacrificielle.
Normes et certifications industrielles
Les spécifications d'approvisionnement doivent citer les normes correctes pour garantir la qualité des matériaux et l'interchangeabilité dimensionnelle.
Normes clés référencées dans les projets de dessalement incluent :
| Standard | Champ d'application | Pertinence pour le dessalement |
|---|---|---|
| ASME B16.5 | Brides de NPS 1/2 à NPS 24 | Définit les dimensions, les classes de pression (Classe 150-2500) et les limites de température. |
| ASME B16.47 | Brides NPS 26 à NPS 60 | Couvre les brides de grand diamètre pour prises d'eau/rejets (Séries A et B). |
| ASTM A182 | Matériaux en acier inoxydable forgé | Contrôle la composition chimique (teneur en Mo) et le traitement thermique (recuit de mise en solution). |

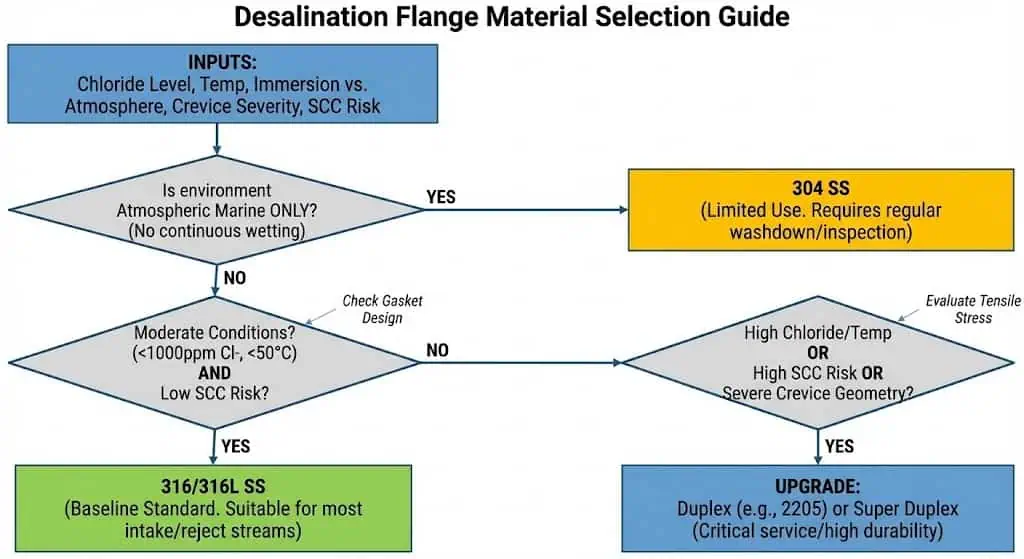

| Condition d'exploitation | Règle de sélection approximative |
|---|---|
| Eau de mer humide continue (ambiante) | **316/316L** (Exigence minimale) |
| Saumure chaude (>40°C) ou contrainte élevée | **Duplex 2205** (Haute résistance à la corrosion sous contrainte) |
| Décharge haute pression (osmose inverse à eau de mer) | **Super Duplex 2507** ou **6Mo** (Haute résistance + PREN >40) |
| Joint de métaux dissimilaires | Utiliser **Kits d'isolation galvanique** |
Pourquoi choisir les brides en acier inoxydable Sunhy
La fiabilité dans les projets marins est assurée par des processus de fabrication vérifiés, et non seulement par l'étiquetage des produits.
Sunhy fabrique des brides en SS316/L et SS304/L en adhérant strictement aux exigences ASTM A182. Pour les acheteurs techniques, Sunhy fournit des étapes critiques d'assurance qualité que les fournisseurs génériques omettent souvent :
- Recuit de mise en solution : Toutes les brides austénitiques subissent un traitement thermique approprié (min 1040°C) suivi d'une trempe rapide. Cela dissout les carbures formés lors du forgeage, restaurant la pleine résistance à la corrosion du matériau.
- Vérification PMI : L'identification positive des matériaux (XRF) est effectuée pour garantir une teneur en molybdène > 2.0% pour les nuances 316L.
- Traçabilité : Les numéros de coulée sont estampillés sur chaque bride, liés directement au certificat d'essai d'usine (MTC) et à la source de matière première.
Conclusion : Pour les joints de dessalement d'eau de mer en contact avec le fluide, 316/316L est la référence obligatoire. Bien que le 304 puisse offrir des économies initiales, son incapacité à résister à la corrosion par piqûres au chlorure dans les interstices en fait un risque. Pour des conditions extrêmes, Sunhy peut également prendre en charge des mises à niveau vers les nuances Duplex et Super Duplex.
| Services d'assistance Sunhy | Valeur pour les entrepreneurs EPC |
|---|---|
| Documentation certifiée | Certificats EN 10204 3.1 incluant les données chimiques, mécaniques et de traitement thermique. |
| Examen technique | Examen des spécifications de tuyauterie pour garantir la compatibilité de la classe de pression et de l'épaisseur de paroi (Schedule). |
| Usinage spécialisé | Finitions de surface personnalisées (par exemple, rainures concentriques) disponibles pour des exigences spécifiques de joints. |
FAQ technique
Quelle est la différence technique entre les brides 304 et 316 ?
Le facteur décisif est le Molybdène. L'acier inoxydable 316 contient 2,0–3,0% de Molybdène, tandis que le 304 n'en contient pas. Cette addition augmente significativement la Température Critique de Piqûre (TCP) et la résistance à la corrosion par crevasses dans des environnements riches en chlorures comme l'eau de mer.
Pourquoi l'acier 316/316L double-certifié est-il privilégié pour le dessalement ?
Il offre le “meilleur des deux mondes” pour la fabrication. Le “L” (Faible Teneur en Carbone < 0,03%) empêche la sensibilisation aux joints de grains pendant le soudage, ce qui est crucial pour la résistance à la corrosion dans la zone affectée par la chaleur. La certification “316” garantit qu'il répond à la résistance minimale à la traction (515 MPa) requise pour l'intégrité structurelle.
L'acier 316L est-il immunisé contre la corrosion dans l'eau de mer ?
Non. Bien que résistant, le 316L peut encore souffrir de corrosion par crevasses dans l'eau stagnante ou sous des dépôts, et de Fissuration par Corrosion sous Contrainte (FCC) au-dessus de 60°C. Pour ces conditions à risque plus élevé, le Duplex 2205 est la mise à niveau technique recommandée.
Puis-je utiliser des brides en 304 pour l'eau de mer si elles sont revêtues ?
Cela présente un risque élevé. Bien que les revêtements puissent protéger la surface, la face de la bride (zone du joint) ne peut être efficacement revêtue sans compromettre l'étanchéité. Une fois que l'eau de mer atteint le métal 304 au niveau de la fissure, une corrosion par piqûres rapide se produira, entraînant une défaillance.
