¿Tiene dificultades para reparar Fugas en Conos de 37° en su sistema hidráulico?
🚀 Resumen Rápido de Ingeniería:
- Norma: SAE J514 / ISO 8434-2 (Estrictamente Industrial, No para Aeroespacial).
- Física del Sellado: Deformación plástica de la cara del cono contra el cono de 37°. NO use cinta de Teflón en las roscas!
- Protocolo de Apriete: “Caras Planas Desde Apriete Manual” (FFFT) determina la carga de sujeción con mayor precisión que el par de torsión.
- Modo de Falla Crítico: Incompatibilidad geométrica entre SAE 45° (Automotriz) y JIC 37° (Industrial).
Los accesorios de cono JIC 37° (SAE J514 / ISO 8434-2) son el estándar de ingeniería global para conexiones hidráulicas de media a alta presión. A diferencia de las roscas de tubería que dependen de la interferencia de rosca, los accesorios JIC utilizan un sello Metal a Metal. El principio se basa en que el cono es ligeramente más duro que el reborde del tubo, creando un sello “acuñado” capaz de soportar hasta 6,000 PSI.
En 30 años de ingeniería de campo, he descubierto que las “fugas misteriosas” rara vez son un misterio: casi siempre son el resultado de fallar en uno de dos controles de ingeniería: (1) Desajuste geométrico (forzar un abocardado SAE automotriz de 45° en un asiento JIC de 37°), o (2) Montaje no controlado (ignorando el método “Planos Desde Apriete Manual” en favor de un par de torsión subjetivo).
- La Física del Sellado: JIC sella mediante la deformación plástica (bruñido) del reborde metálico contra el cono de nariz. Las roscas (UNF Clase 2A/2B) proporcionan la carga de sujeción axial solo; no son el límite de estanqueidad.
- Tolerancia de Ingeniería: Un asiento JIC verdadero requiere un ángulo de cono de 37° ± 0,5°. Cualquier desviación fuera de esta tolerancia impide el “anillo de contacto” necesario para un sello de alta presión.
- Línea base de instalación: La preparación adecuada del tubo (corte cuadrado + desbarbado) es innegociable. Consulte nuestra guía completa para la instalación sin fugas de racores de tubo para conocer los pasos críticos de preparación que a menudo omiten los contratistas.
| Par desajustado | Consecuencia de ingeniería | Verificación en campo |
|---|---|---|

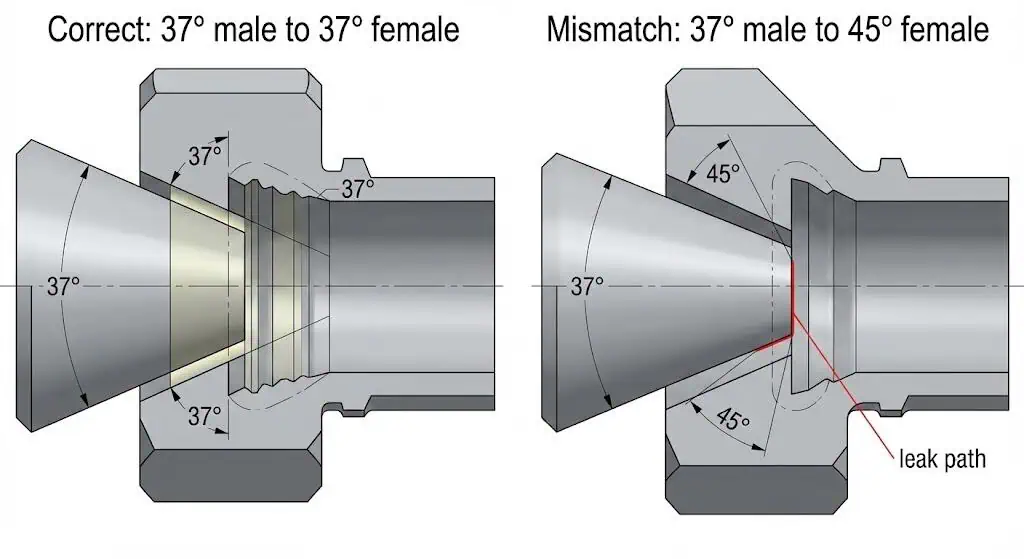

| Macho JIC (37°) en hembra SAE (45°) | Falla por Carga Puntual: El contacto ocurre en la base del cono (diámetro mayor) en lugar de en la cara. Esto aplasta el cono de nariz y hace que el cono se adelgace y agriete bajo vibración. | Utilice un calibrador de ángulo de asiento de acero inoxidable. Visualmente, los conos de 37° parecen “más afilados” mientras que los conos de 45° parecen “más romos”.” |
| Mezcla de roscas ANSI/ASME B1.1 | Par Falso: El agarrotamiento de roscas crea resistencia antes de que los asientos se acoplen. El técnico cree que está apretado, pero el cono está efectivamente suelto. | Verifique que las TPI (roscas por pulgada) coincidan con la tabla de tamaños Dash (por ejemplo, -04 es 7/16-20). |
Análisis de causa raíz (fallo de puesta en marcha): En un proyecto reciente de bancada hidráulica, 15% de juntas goteaban a 2.000 PSI. La causa raíz fue un kit de reparación mixto: los técnicos habían instalado tuercas de latón SAE 45° en cuerpos de acero inoxidable JIC 37°. Las roscas se acoplaron, pero el cono se deformó debido al desajuste de ángulo. La solución: Estandarizamos todo el stock de almacén a SAE J514 (JIC) e implementamos una verificación de calibrador de ángulo “Pasa/No Pasa” para todos los nuevos ensamblajes de tubos.
Usted protege su sistema aplicando rigurosamente el estándar SAE J514 y capacitando a los técnicos de que “apretado” no equivale a “sellado”.”
¿Qué son los racores JIC de cono 37°?
Especificaciones de diseño: SAE J514 e ISO 8434-2
Los racores JIC (Joint Industry Council) se definen por la norma SAE J514 y están armonizados globalmente como ISO 8434-2.
Mientras que “JIC” es el nombre comercial común, las normas rectoras garantizan la intercambiabilidad entre fabricantes (Parker, Swagelok, Eaton, etc.). Cubren diámetros exteriores de tubo desde 1/8″ hasta 2″ (6mm a 50mm) utilizando roscas Unified National Fine (UNF).

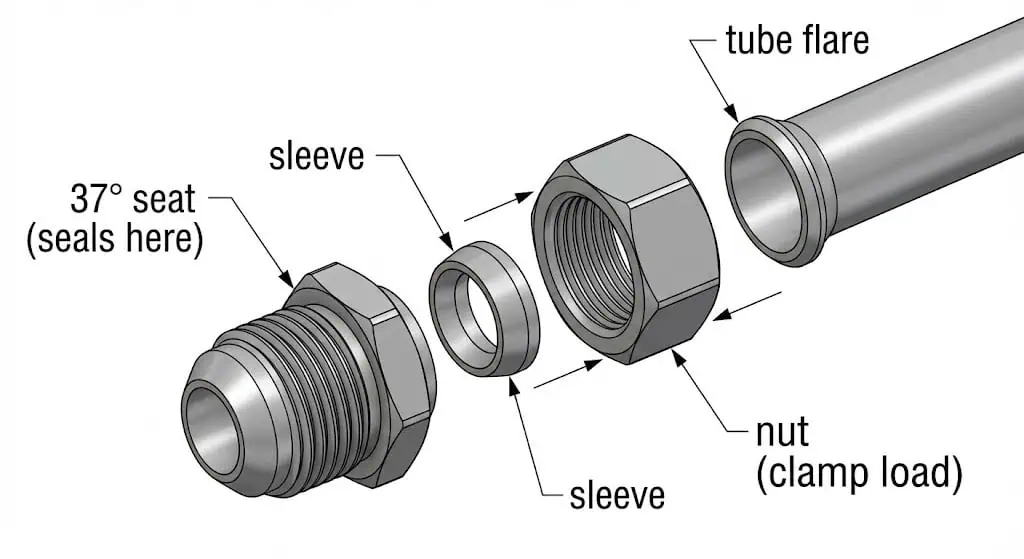

- El cuerpo: Presenta el cono macho crítico de 37°. Los accesorios de alta calidad tienen un asiento pulido (Ra 3.2µm) para garantizar un sellado hermético a gases.
- El manguito (ferrule): Actúa como superficie de apoyo. Absorbe la rotación de la tuerca para que el abocinado del tubo no gire durante el apriete.
- La tuerca: Transmite el par de apriete en carga axial.
Nota del Ingeniero: El manguito no es opcional. He visto intentos de montar JIC sin el manguito—esto hace que la tuerca gire directamente contra el cono, gripando el tubo y provocando un fallo inmediato.
ISO 8434-2 permite el uso de tubos métricos con racores JIC mediante un manguito de diámetro métrico, una solución común en instalaciones con estándares mixtos.
Referencia de comparación: Es vital distinguir los racores JIC industriales de los AN (Army-Navy) aeroespaciales. Aunque ambos comparten el ángulo de 37°, no son no funcionalmente intercambiables en aplicaciones críticas.
| Característica | JIC (Industrial) | AN (Aerospace/Mil-Spec) |
|---|---|---|
| Normas | SAE J514 / ISO 8434-2 | MIL-F-5509 / SAE AS4841 |
| Tolerancia de rosca | Clase 2A/2B (ajuste estándar) | Clase 3A/3B (ajuste de precisión más ajustado) |
| Ensayo de materiales | Prueba por lotes hidráulica estándar | Se requieren pruebas rigurosas de rayos X y fatiga |
| Compatibilidad | Compatible con dimensiones AN, pero con una clasificación de rendimiento inferior. | No utilice piezas JIC en sistemas aeroespaciales especificados para AN. |
Estándar de instalación: Para evitar confusión en el inventario, marque todo el stock de cono de 45° con pintura roja o guárdelo en un armario de automoción cerrado con llave. Estandarice toda la hidráulica general de la planta según SAE J514.
La Mecánica del Sellado Metal-Metal
La conexión JIC crea un sello mediante “acuñado” de la cara abocinada del tubo contra el cuerpo del accesorio.
Dado que no hay junta tórica de elastómero (en el JIC estándar), el acabado superficial del abocinado es la única barrera contra fugas. Incluso un arañazo microscópico a través del asiento provocará fugas de hidrógeno o fluido hidráulico.
- Acabado superficial: Las superficies de sellado deben ser lisas (la norma ISO recomienda Ra 3.2µm o mejor).
- Concentricidad: Si el abocinado del tubo está descentrado (más fino en un lado), la fuerza de apriete será desigual, provocando un reventón en el lado fino.
- Trayectoria de Carga: El par aplicado a la tuerca se traduce en fuerza lineal. Si las roscas están secas o tienen partículas, el par se pierde por fricción y el abocinado no se comprime lo suficiente para sellar.
Consulte Guía de Fabricación de Tubos de Parker para tolerancias de concentricidad. Como regla general: si puedes sentir una cresta en el cono con la uña, tendrá fugas.
| Variable Clave | Impacto en Campo |
|---|---|
| Estado del Asiento | Debe estar libre de rayaduras longitudinales. Las marcas circulares de pulido son normales (y deseables); los cortes radiales son puntos de falla. |
| Longitud de Enganche de Roscas | Verifique si “toca fondo”. Si la tuerca golpea el cuerpo hexagonal antes de que el cono de expansión esté ajustado, es probable que el cono de expansión del tubo sea demasiado pequeño o que falte la manga. |
| Resistencia a Vibraciones | JIC maneja bien las vibraciones única si el tubo está soportado. Una válvula pesada sin soporte fatiga el cuello del cono. |
Consejo de resolución de problemas: Nunca “persiga” una fuga con una llave. Si una junta JIC tiene una fuga, despresurice, afloje la tuerca e inspeccione el cono de nariz. Si observa una abolladura o un arañazo, reemplace el accesorio. Apretar un asiento dañado solo aumenta la tasa de fuga al profundizar el arañazo.
Selección de Material y Control del Gripado
Acero Inoxidable frente a Acero al Carbono
La selección de material viene dictada por el entorno galvánico y la presión del sistema. Aunque las dimensiones son idénticas, las características de par difieren significativamente entre el Acero al Carbono y el Acero Inoxidable (SS316).
| Material | Especificación ASTM/SAE | Notas de Aplicación |
|---|---|---|
| Acero Inoxidable (316/316L) | ASTM A276 / A479 | Necesario para aplicaciones marinas, offshore y químicas. Crítico: Susceptible al agarrotamiento de roscas (soldadura en frío). Requiere tuerca con antiadherente a base de níquel o plateadas para evitar el agarrotamiento. |
| Acero al carbono | SAE J514 | Estándar para hidráulica interior. Los racores modernos utilizan recubrimiento de zinc-níquel (resistencia a la niebla salina >720 horas). |
| Latón | SAE J530 | Solo para baja presión. No utilizar en circuitos hidráulicos de alta impulsión, ya que el latón se endurece por trabajo y se agrieta en el cuello del cono. |
El Problema del Acero Inoxidable (Tribología): Si ensambla una tuerca de acero inoxidable 316SS en un cuerpo de acero inoxidable 316SS en seco, el coeficiente de fricción aumenta rápidamente y las piezas pueden agarrotarse antes de alcanzar el asiento de sellado. Exigimos el uso de lubricantes a base de disulfuro de molibdeno o níquel en las roscas de acero inoxidable para garantizar que el par de torsión se traduzca realmente en fuerza de sellado.
Fabricación: Forjado frente a mecanizado
La fiabilidad proviene de la estructura del grano. Los codos y tes JIC de alta calidad son forjados (la norma SAE J514 lo exige para resistencia), mientras que los tramos rectos se mecanizan a partir de barras trefiladas en frío.
- Forja: Alinea el flujo del grano del metal con el ángulo del accesorio, haciendo que los codos sean resistentes al agrietamiento bajo picos de presión.
- Asientos Bruñidos: Los fabricantes de primer nivel bruñen (pulen) el cono de 37° después del mecanizado. Los accesorios baratos a menudo dejan crestas de mecanizado en el cono, lo que crea trayectorias de fuga en espiral.
Cumplimiento
Siempre verifique la marca del fabricante. Los códigos de trazabilidad (números de colada) son necesarios para el cumplimiento de tuberías ASME B31.3. Si compra accesorios “caja blanca” sin marcas, no puede certificar el material para aplicaciones de recipientes a presión.
Presiones de Trabajo y Limitaciones
Manejo de Presión Dinámica
Las presiones de trabajo JIC no son estáticas. Un accesorio JIC -08 (1/2“) podría estar clasificado para 5,000 PSI de presión constante, pero desclasificado a 3,000 PSI en servicio severo con alta vibración. El ”eslabón débil" suele ser la tubería, no el accesorio.
| Tamaño (Dash) | Presión de trabajo típica (acero al carbono) | Presión de trabajo típica (acero inoxidable 316) |
|---|---|---|
| -04 (1/4") | 5.000 – 6.000 PSI | 5.000 PSI |
| -08 (1/2″) | 4.500 – 5.000 PSI | 4.000 PSI |
| -16 (1″) | 3.000 PSI | 3.000 PSI |
Nota: Consulte siempre el catálogo específico del fabricante (por ejemplo, Parker, Eaton, Gates), ya que los tratamientos térmicos patentados pueden aumentar estas clasificaciones.
Por qué fugan las conexiones JIC (y cómo evitarlo)
El enemigo número 1 de las conexiones JIC es la carga lateral. Debido a que el sello es un ajuste por fricción metal a metal, cualquier fuerza de flexión en el tubo “ovalizará” el cono, rompiendo el contacto en el eje menor.
- Síntomas: Fugas que aparecen solo cuando la máquina cicla o se calienta.
- La solución: Instale abrazaderas para tubos a menos de 15 cm (6 pulgadas) de la curva de la conexión. La conexión no debe soportar el peso del tubo.
- Choque térmico: En sistemas que oscilan entre -40°C y +200°C, las diferentes tasas de expansión de una tuerca de acero al carbono en un tubo de acero inoxidable pueden causar aflojamiento. En estos casos, recomendamos un accesorio de “Sello de Cara con O-ring” (ORFS) en lugar de JIC.

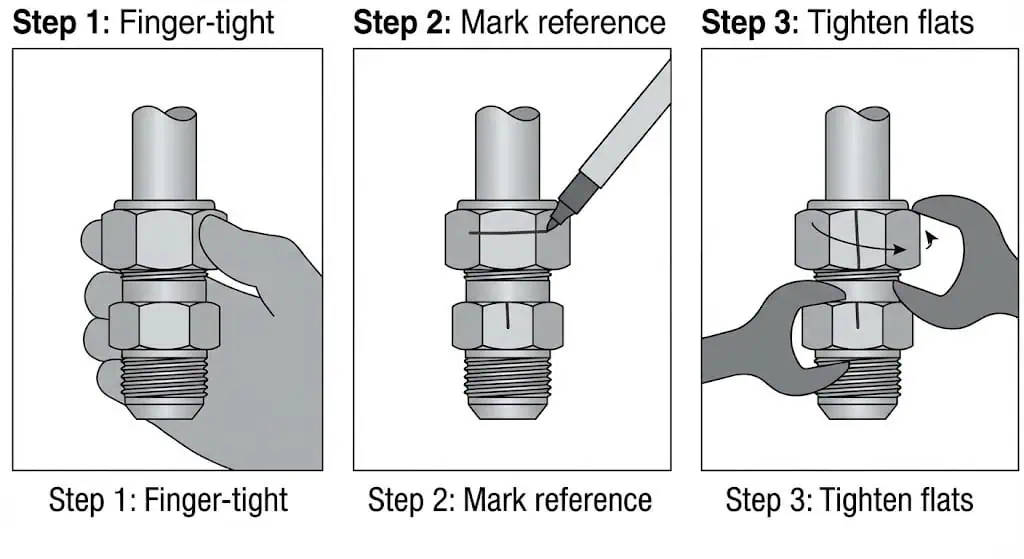

Instalación: El Método “Planos Desde Apriete Manual” (FFFT)
Procedimiento de montaje paso a paso
Las llaves dinamométricas no son confiables para accesorios hidráulicos porque 90% de torque se pierde por fricción en la rosca y fricción en el collar. Solo 10% genera fuerza de sujeción real. El “Planos desde el ajuste manual” (F.F.F.T.) método elimina la variable de fricción, asegurando una deformación consistente del cono metálico.
- Inspeccionar: Asegúrese de que el cono del tubo esté limpio y el cono del accesorio esté liso (sin rayaduras radiales).
- Alinear: Presione el tubo contra el cono de nariz. Debe quedar al ras sin Forzarlo. Si tienes que tirar del tubo para que encaje en el racor, tendrá fugas.
- Apretar con los dedos: Gire la tuerca hasta que encuentre “resistencia” (se asiente completamente en el cono).
- Marcar: Trace una línea a través del hexágono de la tuerca y el cuerpo del accesorio con un marcador permanente (posición de las 6 en punto).
- Apretar por caras: Use una llave para girar la tuerca el número prescrito de “planos” (lados del hexágono) según el tamaño indicado a continuación.
Valores estándar de ajuste JIC (SAE J514):
- Tamaños -04 a -08 (1/4″ a 1/2″): 2 Planos (1/3 de vuelta). Esto genera la fuerza necesaria de “acuñado”.
- Tamaños -10 a -24 (5/8″ a 1-1/2″): 1 a 1,5 caras (1/6 a 1/4 de vuelta). Los tamaños más grandes tienen más superficie de rosca y requieren menos rotación relativa.
Seguridad crítica: Utilice siempre una llave de respaldo en el cuerpo del racor. Si permite que el cuerpo gire, tuerce la tubería hidráulica, creando una tensión de torsión incorporada que hará que la línea se rompa más tarde.
Mantenimiento y reutilización
¿Se pueden reutilizar los racores JIC? Sí, pero con condiciones.
- La prueba: Pase la uña alrededor del cono de nariz. Si siente una ranura, deséchelo.
- La limitación: Cada vez que vuelves a apretar un accesorio JIC, el metal se deforma ligeramente (endurecimiento por trabajo). Después de 10-15 reutilizaciones, el material se vuelve demasiado frágil para sellar.
- La práctica: Si se reutiliza, apriete hasta la marca de testigo anterior, luego agregue solo un “ajuste justo” (aproximadamente 1/8 de cara) para establecer el sello.

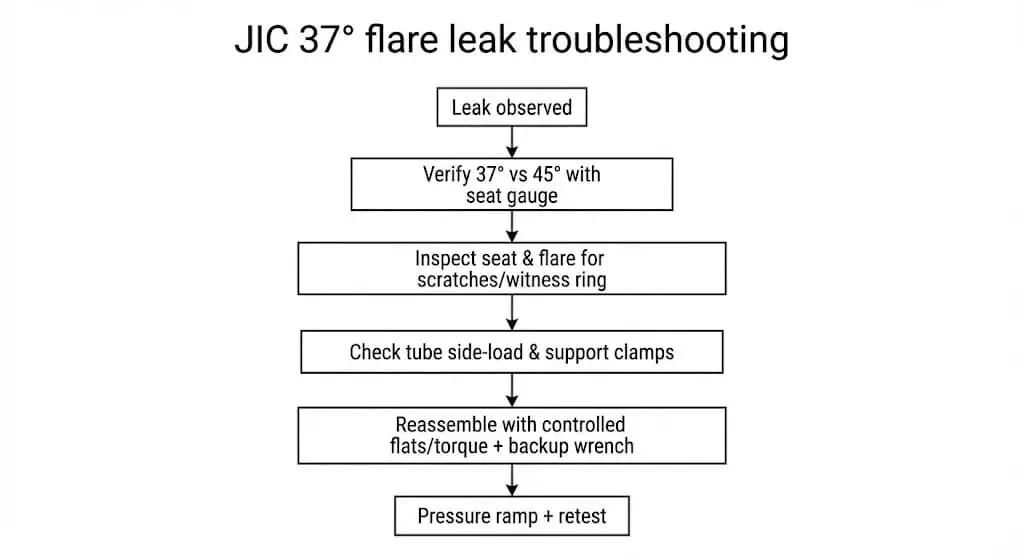

Lista de comprobación para resolución de problemas
Detección sistemática de fugas
No adivine. Analice las marcas de testigo. Desmonte la unión con fuga y observe el anillo de contacto en el cono de la brida.
| Observación | Causa probable | Solución |
|---|---|---|
| El anillo está solo en un lado (forma de media luna) | Carga lateral / Desalineación | Afloje las abrazaderas, vuelva a doblar el tubo para alinearlo perfectamente con el accesorio antes de apretando. |
| La tuerca está apretada, pero el cono está suelto | Interferencia de rosca / Fondo de rosca | Compruebe si las roscas están dañadas o si la tuerca golpea la curva del cuerpo hexagonal. Utilice una tuerca más profunda o vuelva a conificar. |
| La cara del cono está agrietada | Sobreapriete (Endurecimiento por Trabajo) | Ha superado el límite elástico del material. Corte el tubo y vuelva a conificar. No apriete más. |
| Arañazos en el cono | Ensamblaje sucio | Sustituya el cuerpo del accesorio. Mantenga siempre las tapas en los accesorios hasta el momento de la instalación. |
Preguntas frecuentes de ingeniería: Racores JIC de 37°
¿Cuál es la diferencia entre los racores JIC y AN?
Aunque ambos utilizan un cono de 37° y roscas UNF, AN (Air Force-Navy) los racores cumplen con estándares MIL (roscas Clase 3A/3B) con tolerancias más ajustadas y ensayos de material más estrictos. JIC (SAE J514) es la adaptación industrial con tolerancias ligeramente más amplias (Clase 2A/2B). Son mecánicamente intercambiables en emergencias, pero JIC nunca debe usarse en aplicaciones aeroespaciales de vuelo.
¿Debo usar cinta de teflón en los racores JIC?
Absolutamente no. Los racores JIC sellan en el cono de la punta, no en las roscas. Añadir cinta de teflón (PTFE) a las roscas altera el coeficiente de fricción-par, lo que provoca un apriete excesivo y agrietamiento del cono. También introduce riesgos de desmenuzamiento donde la cinta entra en el flujo hidráulico y obstruye las válvulas servo.
¿Qué par de apriete debe aplicarse a un racor JIC?
Recomendamos el Planos desde ajuste manual (FFFT) método sobre llaves dinamométricas para mantenimiento general. Para tamaños -04 a -08, apriete 2 caras (1/3 de vuelta) más allá del apriete manual. Para tamaños mayores (-10 a -24), apriete de 1 a 1,5 caras. Esto compensa mejor el espesor del revestimiento y las variaciones de fricción que un valor de par seco.
¿Cómo distingo SAE 45° de JIC 37°?
Las roscas suelen ser compatibles (por ejemplo, los tamaños -04, -05, -08, -10 comparten roscas), pero el ángulo es diferente. Verificación visual: los conos JIC de 37° parecen ligeramente “más afilados”. Los conos SAE de 45° parecen “más romos”. El mejor método es usar un calibrador de ángulo de asiento. Si se fuerza un macho de 37° en una hembra de 45°, el abocinado se abrirá en la base y habrá fugas.
