La principal diferencia entre los accesorios de acero inoxidable BSP y NPT radica en su diseño de rosca y método de estanqueidad.
Las roscas BSP utilizan un ángulo de flanco Whitworth de 55 grados, mientras que las roscas NPT utilizan un ángulo de flanco de 60 grados y un cono definido. En campo, esos dos detalles determinan si se obtiene contacto completo del flanco (montaje estable) o una trayectoria de fuga que solo “parece apretada”.”
- Los accesorios BSP pueden ser paralelos (BSPP) o cónicos (BSPT) y a menudo sellan con una arandela, junta unida o junta tórica (especialmente BSPP).
- Los accesorios NPT son cónicos y normalmente requieren un sellador (cinta de PTFE, cinta sin PTFE o sellador anaeróbico) para bloquear la trayectoria de fuga en espiral.
- BSP es común en Europa, Asia y Australia; NPT es el estándar por defecto en América del Norte.
- Mezclar BSP y NPT puede dar solo unas pocas vueltas de enganche y puede dañar las roscas antes de que note la fuga.
La identificación correcta es un paso de seguridad, no un paso de papeleo. Si está estandarizando una planta o construyendo una lista de materiales, fije primero el estándar de rosca, luego seleccione el grado de material (304/316/316L) y el estándar de producto del accesorio (por ejemplo, los accesorios roscados forjados se especifican comúnmente bajo ASME B16.11 para clasificaciones/dimensiones). Si necesita opciones tanto BSP como NPT en diferentes regiones, puede consultar las guías técnicas relacionadas de Sunhy aquí: Guías Técnicas.
| Comprobación rápida en campo | BSP (BSPP/BSPT) | NPT |
|---|---|---|
| Ángulo de rosca | Perfil Whitworth de 55° | Perfil de 60° |
| Paralelo vs cónico | BSPP = paralelo, BSPT = cónico | Cónico |
| Ubicación típica de sellado | BSPP suele sellar en la cara con arandela/O-ring; BSPT sella en las roscas (a menudo con medio de unión) | Sellos en roscas; sellante comúnmente utilizado para bloquear la trayectoria de fuga en espiral |
| Normas que verá en las especificaciones | ISO 7-1 (cónica), ISO 228-1 (paralela) | ASME B1.20.1 |
¿Qué son los accesorios de acero inoxidable BSP?
Definición de BSP
Los accesorios de acero inoxidable BSP utilizan la familia de roscas de tubo British Standard (forma Whitworth) para conectar tuberías y equipos en muchas industrias. En la documentación de ingeniería, “BSP” suele aclararse como BSPP (paralela) o BSPT (cónica). Si la junta está destinada a ser estanca a presión en las roscas, BSPT comúnmente se alinea con ISO 7-1. Si las roscas son principalmente para montaje mecánico y el sellado se realiza en otro lugar (por ejemplo, mediante una junta tórica/arandela en la cara), BSPP comúnmente se alinea con ISO 228-1.
Nota del ingeniero: muchas fugas atribuidas a “mal mecanizado” son en realidad una incompatibilidad entre el tipo de rosca y dónde se supone que debe producirse el sellado. Una rosca paralela sin hardware de sellado en la cara filtrará incluso si las roscas son perfectas.
Características de las roscas BSP
Las roscas BSP destacan por su perfil Whitworth de 55° y cómo se sella la unión. Verá dos tipos principales: BSPP (Paralela) y BSPT (Cónica). La tabla siguiente compara lo que importa para el sellado y la inspección (no descriptores de ventas):
| Característica | BSPP (Paralela) | BSPT (Cónica) |
|---|---|---|
| Forma de la rosca | Paralela (sin conicidad) | Cónica (montaje por interferencia) |
| Designación típica | “Roscas ”G” en planos/especificaciones (uso común ISO) | “Familia ”R/Rp/Rc” en planos/especificaciones (uso común ISO) |
| Dónde se realiza el sellado | Normalmente en la cara con junta tórica, sello pegado, arandela o empaquetadura (depende del diseño del puerto) | En las roscas por interferencia; en la práctica, a menudo se utiliza un medio de unión para garantizar la estanqueidad a presión |
| Qué limita realmente la presión | No solo el nombre de la rosca. La capacidad de presión está gobernada por el diseño del accesorio (espesor de pared, forma del extremo), material, temperatura y la norma/especificación del producto aplicable. | |
| Más adecuado para | Conexiones reparables donde importa el montaje repetido y el sellado de cara está controlado | Uniones de utilidad/proceso general donde la práctica de rosca cónica está establecida y el control del sellante es aceptable |
Las roscas BSP utilizan un ángulo de 55 grados (forma Whitworth). BSPP se basa en hardware de sellado de cara controlado; BSPT se basa en un montaje controlado y típicamente utiliza un medio de unión para bloquear la trayectoria de fuga en espiral y reducir el riesgo de gripado durante el montaje/desmontaje.
Ejemplo de ingeniería (error de selección → fuga): un equipo de mantenimiento reemplazó una conexión de puerto hembra BSPP con fuga utilizando un macho NPT “porque coincidía con el tamaño nominal”. El accesorio solo engranó unas pocas vueltas y se sintió apretado, pero comenzó la filtración en la prueba hidráulica a baja presión. La causa raíz fue un paso/ángulo no coincidente y un concepto de sellado incorrecto (se intentó sellar la rosca donde el diseño requería un sellado de cara). Acción correctiva: confirmar BSPP con un calibre, instalar el macho BSPP correcto + sello pegado/arandela en la cara, luego volver a probar.
Aplicaciones BSP
Encontrará accesorios de acero inoxidable BSP en aplicaciones donde las roscas de tubería Whitworth son el estándar regional establecido. El acero inoxidable (típicamente 304/316/316L) se selecciona para control de corrosión, higiene o exposición ambiental externa. Los casos de uso comunes incluyen:
| Industrias | Descripción de la aplicación |
|---|---|
| Procesamiento químico | Utilizado en servicios de utilidad y químicos compatibles donde importan la resistencia a la corrosión y la limpieza; verificar la compatibilidad del medio, la temperatura y cualquier riesgo de exposición a cloruros antes de elegir 304 vs 316. |
| Gestión de agua y aguas residuales | Común en estándares regionales; los equipos de mantenimiento a menudo prefieren juntas reparables donde los elementos de sellado pueden reemplazarse en inspecciones programadas. |
| Petróleo, Gas y Petroquímica | Se utiliza en sistemas auxiliares y algunas construcciones regionales; los límites de presión/temperatura provienen de la norma del componente y del código de tuberías, no de la etiqueta “BSP”. |
| Alimentación, Bebidas y Farmacéutica | Se selecciona cuando la resistencia a la corrosión y los regímenes de limpieza requieren acero inoxidable; evite tramos muertos y asegúrese de que los materiales de sellado sean compatibles con las temperaturas y productos químicos de CIP/SIP. |
Consejo de la práctica en campo: cuando un sitio tiene equipos de orígenes mixtos (skids de la UE + EE. UU.), la identificación de la rosca debe realizarse en el punto de conexión, no asumirse a partir de la placa de identificación del fabricante.

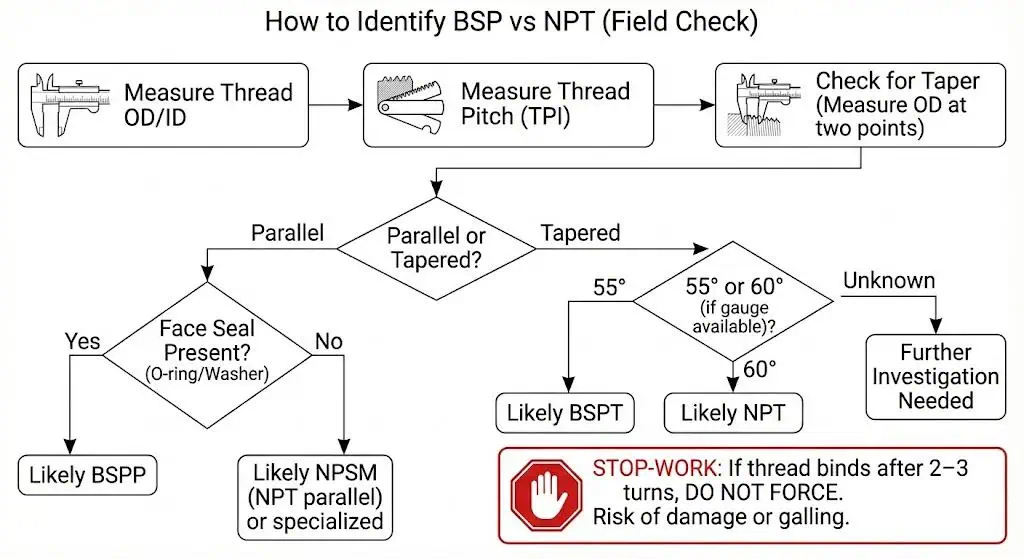

Identificación de roscas BSP
Consejo: La identificación es más rápida cuando se estandariza la caja de herramientas: calibradores + juego de galgas de paso (BSP/NPT) + un hábito simple de “pasa/no pasa” (no fuerce las roscas que se atascan temprano).
- Mida el diámetro exterior (DE) del macho (o el diámetro interior (DI) de la hembra con cuidado) con calibradores y compárelo con una tabla de referencia para tamaños BSP.
- Utilice una galga de paso de rosca para confirmar las TPI; no “adivine” 18 vs 19 TPI.
- Verificar conicidad: medir el diámetro exterior cerca de la primera rosca y cerca de la última rosca; un cambio significativo indica conicidad.
- Confirmar concepto de estanqueidad: las uniones BSPP suelen tener una cara/hombro de estanqueidad destinado a una arandela/junta tórica; BSPT se basa en interferencia de rosca.
- Si tiene acceso a calibres, verificar el ángulo del flanco (55° vs 60°) en lugar de adivinar a partir del tamaño nominal.
Ejemplo de ingeniería (diagnóstico erróneo → fuga repetida): un técnico siguió re-enrollando cinta de PTFE en una conexión BSPP que fugaba en la cara. La cinta nunca lo resolvió porque el diseño necesitaba un sellado de cara (junta sellada/arandela) y la superficie de estanqueidad tenía un arañazo. Solución: reemplazar la arandela de estanqueidad y rectificar/reemplazar la cara de acoplamiento; luego montar con par de apriete controlado y volver a verificar.
¿Qué son los racores de acero inoxidable NPT?
Definición de NPT
Los racores de acero inoxidable NPT utilizan el sistema National Pipe Thread Tapered, ampliamente especificado en Norteamérica para uniones de tubería roscadas. En especificaciones, la geometría y calibración de NPT se refieren comúnmente a ASME B1.20.1. NPT es una forma de rosca cónica; la conicidad y la geometría de flanco de 60° crean interferencia al montar la unión. En la práctica, la mayoría de los montajes NPT aún utilizan sellante para bloquear la trayectoria de fuga en espiral y reducir el gripado de la rosca durante el montaje.
Nota del ingeniero: Existe NPTF (“Dryseal”) para aplicaciones diseñadas para sellar mediante deformación de la rosca con tolerancias más ajustadas, pero muchos sitios industriales aún estandarizan la práctica NPT controlada por sellante para reducir la variabilidad y mejorar la mantenibilidad.
Características de la rosca NPT
Las roscas NPT tienen un perfil de 60 grados y un cono definido (comúnmente descrito como 1 en 16). Ese cono significa que el diámetro exterior del macho aumenta a lo largo de la longitud de la rosca, creando interferencia y contacto de flancos al apretar. Se usa comúnmente sellante porque la geometría de la rosca aún crea una vía de fuga helicoidal a menos que se bloquee.
| Característica | Roscas NPT |
|---|---|
| Ángulo de rosca | 60 grados |
| Tipo de rosca | Cónico (ajuste por interferencia) |
| Descripción típica del cono | Comúnmente expresado como 1 en 16 (verifique los requisitos de especificación/calibración para la aceptación) |
| Método de sellado (práctica en campo) | Interferencia de rosca + sellante para bloquear la trayectoria de fuga en espiral |
| Referencia estándar | ASME B1.20.1 (geometría y calibración) |
| Modo de fallo común en acero inoxidable | Gripado/agarrotamiento si se monta en seco o demasiado rápido; usar sellante/lubricante apropiado y montaje controlado |

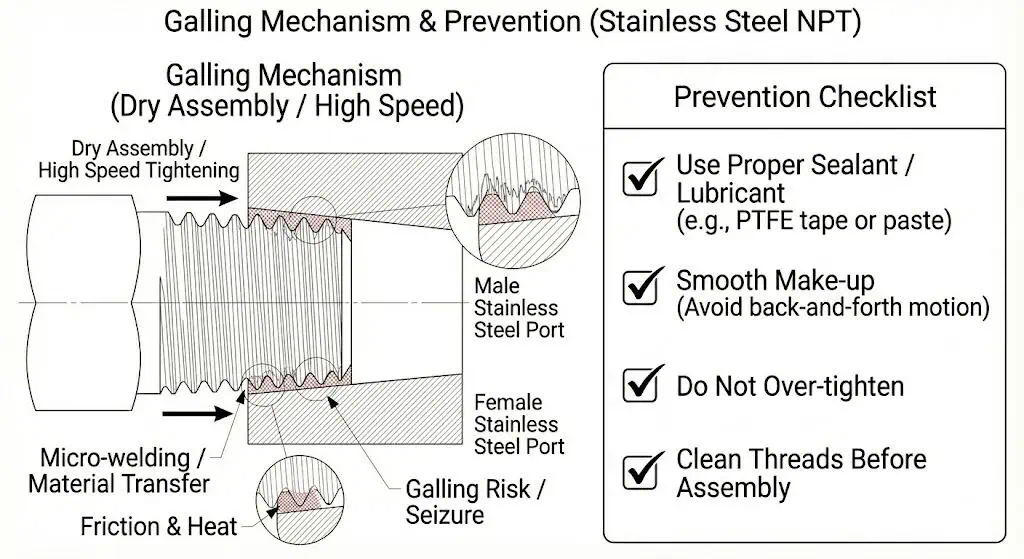

Ejemplo de ingeniería (gripado → reacondicionamiento forzado): un racor NPT de acero inoxidable 316 se instaló en seco en un cuerpo de acero inoxidable 316 y se apretó rápidamente con una llave larga. Las roscas se griparon (“soldadura en frío”), la unión se agarrotó y la extracción destruyó ambas piezas. Prevención: usar un sellante/lubricante de rosca apropiado y montar suavemente (sin vaivén), luego realizar prueba de presión y marcar la unión como aceptada.
Aplicaciones NPT
Los accesorios NPT de acero inoxidable son comunes en sistemas que necesitan resistencia a la corrosión y una unión roscada mantenible. Áreas de aplicación típicas incluyen:
- Fontanería y HVAC (la estandarización en obra es común—verificar el tipo de rosca en equipos importados)
- Bastidores de construcción y servicios generales
- Servicio marino y costero (la selección de material y los controles de corrosión por rendija son importantes)
- Servicios generales industriales y agrícolas
- Servicios de alimentación y bebidas (verificar compatibilidad de productos químicos de limpieza/temperaturas y material de sellado)
- Servicios auxiliares e instrumentación de petróleo y gas (la selección suele estar basada en especificaciones)
- Modificaciones de tuberías adaptadas a fabricación y mantenimiento
Importante: “inoxidable” no significa automáticamente “resistente a productos químicos”. La selección aún depende del medio, temperatura, cloruros, química de limpieza y si la conexión se desmontará regularmente.
Identificación de roscas NPT
Puede identificar roscas NPT midiendo el paso (TPI), el diámetro mayor y confirmando el conicidad. Un macho NPT cónico mostrará un aumento medible del diámetro exterior desde la primera hasta la última rosca engranada.
- Determine si el accesorio es macho o hembra; identifique el concepto de sellado del puerto al que se está conectando.
- Utilice un calibre de roscas para medir el espaciado de rosca (TPI) y compararlo con una referencia NPT.
- Mida el diámetro exterior en dos puntos a lo largo de la rosca para confirmar el conicidad (no fuerce un “ajuste aproximado”).
- Inspeccione visualmente el cono y cualquier característica de sellado por cara/brida (NPT normalmente sella en las roscas, no en una cara plana).
- Si ve una junta tórica en la cara/brida de un puerto de rosca paralela, trátelo como una señal clara de que la unión no depende del sellado por rosca estilo NPT.
Consejo: Si una rosca “1/4” solo entra 2-3 vueltas y se detiene abruptamente, deténgase. Ese síntoma coincide con el comportamiento común de incompatibilidad entre BSP/NPT y generalmente termina en roscas dañadas.
Ejemplo de ingeniería (detección en inspección → evitó tiempo de inactividad): Durante la puesta en marcha, se detectó una fuga en un colector de aire comprimido. El montador había utilizado un macho NPT en un puerto hembra BSPP. Una rápida comprobación con calibre de paso confirmó la incompatibilidad antes de que se arrancaran las roscas. Acción correctiva: instalar el adaptador de rosca correcto (BSPP↔NPT) y sellar utilizando el método requerido por cada lado (sellado por cara en el lado BSPP, rosca cónica controlada por sellante en el lado NPT), luego realizar prueba con jabón.
Diferencias clave entre racores de acero inoxidable BSP vs NPT
Ángulo y perfil de rosca

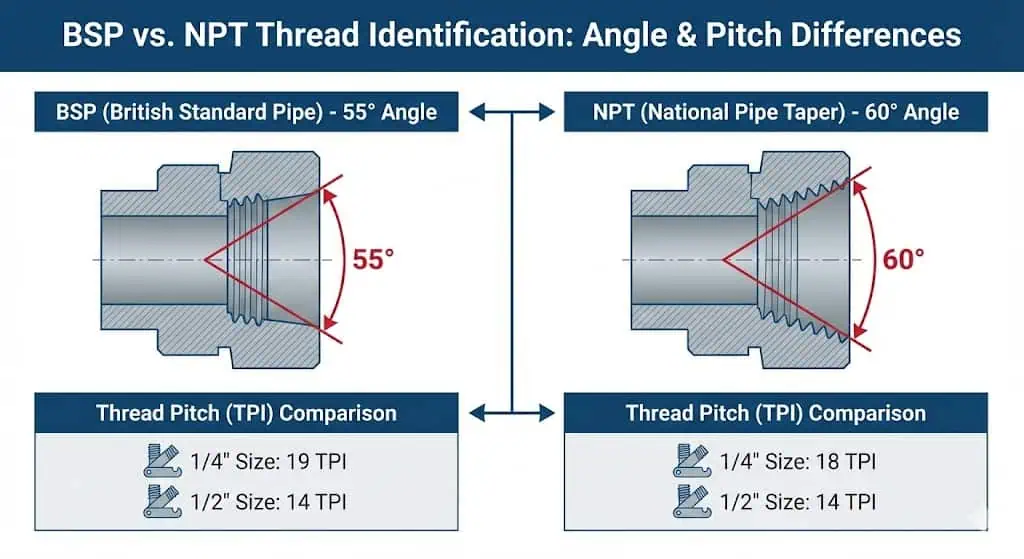

La principal diferencia entre racores de acero inoxidable BSP vs NPT radica en el ángulo y perfil de rosca.
NPT utiliza un ángulo de flanco de 60 grados y un cono definido; BSP utiliza un perfil Whitworth de 55 grados y existe en formas paralelas (BSPP) y cónicas (BSPT). En la práctica, esto cambia el contacto del flanco, la rapidez con que se genera la interferencia y si la unión fue diseñada para sellar en las roscas o en una cara/elemento de sellado.
- NPT: ángulo de rosca de 60 grados, perfil cónico; comúnmente referenciado a ASME B1.20.1
- BSP: perfil Whitworth de 55 grados; BSPT comúnmente se alinea con ISO 7-1, BSPP comúnmente se alinea con ISO 228-1
Consejo: No confíe únicamente en las marcas de tamaño nominal. Confirme ángulo + paso + cono, luego confirme dónde está previsto que ocurra el sellado.
Métodos de sellado

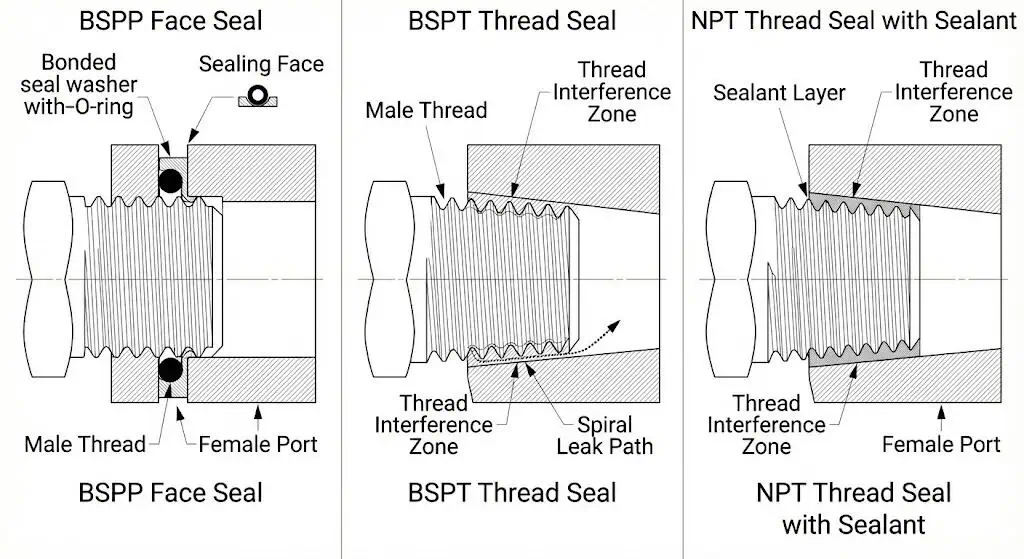

Los accesorios de acero inoxidable BSP vs NPT utilizan diferentes métodos de sellado para evitar fugas.
Las uniones NPT suelen utilizar interferencia de rosca y un sellante para bloquear la trayectoria de fuga en espiral. Las uniones BSPP suelen sellar en la cara (arandela/junta tórica/junta adherida). Las uniones BSPT sellan por interferencia de rosca cónica, y comúnmente se utiliza un medio de unión para la estanqueidad a presión y para reducir el riesgo de gripado.
- NPT: interferencia de rosca + control de sellante es una práctica común
- BSP (BSPT): interferencia de rosca cónica; medio de unión a menudo utilizado dependiendo del servicio y la práctica del sitio
- BSP (BSPP): el sellado por cara (junta/arandela/junta tórica/junta sellada) suele ser el mecanismo de sellado principal
Ejemplo de ingeniería (mal uso del sellante → filtración recurrente): una conexión BSPP se volvió a montar repetidamente con más cinta de PTFE tras una filtración menor. La cinta no cambió nada porque la vía de fuga estaba en el sellado por cara, no a través de las roscas. La solución correcta fue reemplazar la arandela/junta tórica y verificar el acabado/estado de la superficie de sellado.
Problemas de compatibilidad

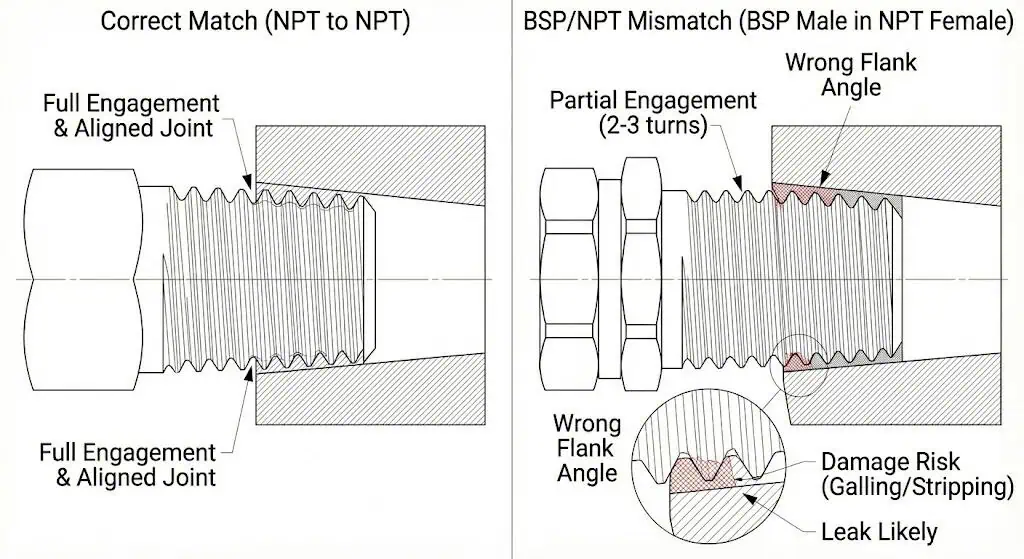

Los accesorios de acero inoxidable BSP vs NPT no son compatibles entre sí, y mezclarlos causa problemas graves.
Los ángulos difieren y muchos tamaños difieren en el paso. Un síntoma común es “se aprieta solo un par de vueltas”, lo que parece progreso hasta que las roscas se dañan. Una vez que las roscas de acero inoxidable se agarrotan o deforman, el puerto puede ser chatarra.
- Mezclar roscas BSP y NPT puede resultar en:
- Fugas por contacto incompleto de flancos y una vía de fuga en espiral no bloqueada
- Roscas dañadas (arrancamiento o gripado), especialmente en uniones acero inoxidable-a-acero inoxidable
- Sensación falsa de “apriete” tras solo unas pocas vueltas de enganche
- Retrabajo y tiempo de inactividad (reemplazo de puerto, re-roscado o chatarra del colector)
Nota: Si debe realizar una transición entre normas, utilice un adaptador diseñado (BSP↔NPT) y selle cada lado utilizando el método correcto para ese lado.
Uso geográfico
Encontrará que los accesorios de acero inoxidable BSP frente a NPT se utilizan en diferentes regiones debido a normas históricas.
Para proyectos globales, la regla práctica es simple: ajuste a lo que realmente están construidos los equipos o puertos de acoplamiento, luego controle los adaptadores y repuestos para que el mantenimiento no “haga que encaje” en el turno de noche.
| Región | Tipo de accesorio | Notas prácticas |
|---|---|---|
| Europa | BSPP/BSPT | Común en equipos fabricados en la UE; confirme si el puerto es de sellado por cara (paralelo) o por rosca (cónico). |
| Naciones de la Commonwealth | BSPP/BSPT | La práctica heredada Whitworth es común; las flotas mixtas aún requieren verificación. |
| Sudeste Asiático | BSPP/BSPT | A menudo BSP en equipos importados; los proyectos con skids estadounidenses pueden introducir NPT en la misma planta. |
| América del Norte | NPT | La mayoría de las uniones roscadas de servicios/procesos son NPT por defecto; los equipos importados aún pueden usar BSP. |
| Oriente Medio | BSP/NPT | Ambos aparecen dependiendo del origen del EPC; los adaptadores y calibres de rosca deben ser herramientas estándar del sitio. |
Siempre debe verificar el estándar utilizado en el punto de conexión antes de seleccionar los accesorios. Esto evita la “pequeña fuga” más cara que puede comprar: el reprocesamiento repetido en puertos dañados.
Elección del accesorio de acero inoxidable adecuado
Factores de selección
Seleccione accesorios de acero inoxidable en función del estándar de rosca en el puerto de conexión, el concepto de estanqueidad y la norma de producto aplicable, y luego confirme la compatibilidad del material/servicio.
Al elegir entre BSP y NPT, concéntrese en lo que puede medir y lo que puede verificar en planos e informes de inspección:
- Estándar de rosca en el puerto: Verifique con calibre + especificación: ISO 7-1 / ISO 228-1 vs ASME B1.20.1. No asuma a partir del tamaño nominal.
- Concepto de estanqueidad: ¿Está diseñada la unión para sellar en las roscas (cónica) o en una cara/arandela/junta tórica (paralela)? Seleccione el accesorio + el hardware de sellado en consecuencia.
- Norma de producto / Base de clasificación: Para accesorios forjados roscados, las clasificaciones/dimensiones suelen estar vinculadas a normas como ASME B16.11. No infiera la clasificación de presión solo a partir de “BSP vs NPT”.
- Material y compatibilidad con el medio304 vs 316/316L depende de los cloruros, la temperatura, los productos químicos de limpieza y el mecanismo de corrosión (picadura/rendija/SCC). Confirme con las especificaciones de materiales del proyecto.
- Controles de montajeLas roscas cónicas de acero inoxidable son propensas al gripado si se montan en seco o demasiado rápido. Planifique el sellador/lubricante y un método de montaje controlado.
Consejo: Si su instalación utiliza tanto BSP como NPT, estandarice tres aspectos: (1) kits de calibres de rosca, (2) adaptadores aprobados, (3) sellador/lubricante aprobado para servicio en acero inoxidable.
Consideraciones de aplicación
Ajuste el accesorio a las demandas reales de la aplicación: medio, temperatura, frecuencia de mantenimiento y consecuencia de fallo.
- Servicios de alta consecuenciaPrefiera diseños que reduzcan la variabilidad del montaje (juntas de sellado de cara controladas, adaptadores verificados, práctica documentada de par/montaje).
- Agua y servicios públicosLas juntas de sellado de cara BSPP pueden ser fáciles de mantener cuando las arandelas/juntas tóricas están controladas y las caras de sellado están protegidas.
- Procesamiento químico: Confirmar la compatibilidad del grado de acero inoxidable y del material de sellado con el rango químico y de temperatura; la forma de la rosca no resuelve la corrosión.
- Desmontaje frecuente: Elegir conceptos de sellado que sean repetibles; gestionar el riesgo de gripado con sellante/lubricante aprobado y roscas limpias.
| Punto de decisión | NPT (práctica típica) | BSP (práctica típica) |
|---|---|---|
| Ubicación del sellado primario | Roscas + control del sellante | BSPP: sellado por cara; BSPT: roscas (a menudo con medio de unión) |
| Error común | Montaje en seco → gripado; apriete excesivo | BSPP montado sin arandela/junta tórica correcta; BSPT/NPT mezclados por “sensación” |
Nota: El mecanizado de precisión ayuda, pero no puede compensar un estándar de rosca incorrecto o un elemento de estanqueidad faltante.
Mantenimiento y longevidad
La vida útil del accesorio se controla principalmente mediante la identificación correcta, el método de estanqueidad correcto y el montaje controlado.
Prácticas de mantenimiento en campo que reducen consistentemente fugas y daños en la rosca:
- Limpiar las roscas antes del montaje: los residuos y virutas metálicas aumentan el riesgo de gripado y dañan el contacto del flanco.
- Usar una estrategia aprobada de sellador/lubricante: las roscas cónicas comúnmente usan cinta de PTFE / cinta sin PTFE / sellador anaeróbico para bloquear la vía de fuga y reducir el riesgo de gripado.
- Evitar el sobreapriete: una vez que las roscas de acero inoxidable comienzan a gripar, la unión puede agarrotarse y requerir una extracción destructiva.
- Inspeccione las caras de sellado en uniones BSPP: una cara rayada o una arandela/ junta tórica endurecida puede crear fugas repetidas incluso si las roscas son correctas.
- Estandarice adaptadores: donde las transiciones BSP↔NPT sean inevitables, trate los adaptadores como componentes diseñados con repuestos controlados e inspección.
Consejo: Si una unión se abrirá con frecuencia, documente el método de sellado (qué sellador, qué arandela/junta tórica) en el plan de trabajo de mantenimiento. La repetibilidad supera el “conocimiento tribal”.”
Sunhy suministra accesorios de acero inoxidable diseñados para montaje controlado y estándares documentados.
Si su proyecto abarca regiones, puede especificar NPT (ASME B1.20.1) o BSP (ISO 7-1 / ISO 228-1) en planos y documentos de compra, luego validar las roscas entrantes con calibres. Para familias de productos roscados relacionados, consulte: Acoplamientos y casquillos roscados y Las bridas roscadas de acero inoxidable.
Errores comunes y mejores prácticas
Errores de instalación
Los errores de instalación más comunes con los accesorios de acero inoxidable BSP y NPT incluyen roscas dañadas, método de sellado incorrecto y sobreapriete incontrolado.
Estos errores suelen ser evitables con calibres, control del hardware de sellado y una regla de parada cuando el enganche se siente anormal.
| Error de instalación | Consecuencia |
|---|---|
| Roscas arrancadas o gripadas | Pérdida de contacto del flanco → fugas, uniones agarrotadas y puertos dañados (a menudo chatarra en colectores de acero inoxidable). |
| Accesorios deformados / Desalineación | Contacto no uniforme o carga lateral → daño en el sellado de cara (BSPP) o interferencia de rosca desigual (uniones cónicas). |
| Apriete excesivo | Deformación de la rosca, gripado, componentes agrietados y mala repetibilidad en el reensamblaje. |
| BSPP montado sin arandela / junta tórica / sello pegado | Fugas en la cara; reacondicionamiento repetido si los técnicos siguen añadiendo cinta a las roscas en lugar de reparar el hardware de sellado. |
| Mezclar BSP y NPT “porque enrosca” | Enganche de pocas vueltas, sensación falsa de apriete, roscas dañadas y fugas persistentes. |
Consejo: Una buena regla: si el enganche es menor de lo esperado o el agarrotamiento comienza pronto, deténgase y verifique el estándar—no “fuerce” las roscas de acero inoxidable.
Consejos de Inspección
La inspección es cómo hace que las uniones roscadas sean predecibles.
Una rutina de inspección práctica para BSP/NPT en servicio de acero inoxidable:
- Verifique el tipo de rosca con calibres (ángulo/paso/conicidad) antes del montaje; no confíe en las etiquetas del embalaje.
- Inspeccione las roscas macho/hembra en busca de rebabas, abolladuras y contaminación; limpie antes de aplicar el sellador.
- Para BSPP, inspeccione la cara/hombro de sellado y reemplace los elementos de sellado (arandela/junta tórica) ante cualquier signo de endurecimiento, cortes o aplanamiento.
- Monte utilizando un método controlado (apriete constante, sin idas y vueltas repetidas) para reducir el riesgo de gripado.
- Pruebe la estanqueidad de la unión utilizando un método apropiado para el servicio (solución jabonosa para servicios de gas, mantenimiento de presión para líquidos) y registre la aceptación.
Nota: “No hubo fugas durante el arranque” no es un método de prueba. Las roscas que no coincidan pueden aguantar brevemente y luego tener fugas tras vibraciones/ciclos térmicos.
Formación y Seguridad
La formación debe centrarse en comprobaciones medibles, no solo en “apretar hasta que se sienta bien”.”
Protocolos clave de formación que reducen fugas y daños en roscas:
- Utilice estándares y guías de identificación de roscas (calibres de paso, verificación de conicidad y criterios de “parada de trabajo” cuando el enganche sea anormal).
- Comprenda dónde se realiza el sellado (roscas vs sellado por cara) y almacene los elementos de sellado correctos para uniones BSPP.
- Aplique selladores correctamente para roscas cónicas y controle la contaminación (evite que exceso de hilos de cinta entren en el sistema).
🛠️ Los técnicos bien formados previenen el modo de fallo más costoso en uniones roscadas: puertos dañados que obligan a reemplazar colectores, válvulas o bancadas.
Los accesorios de acero inoxidable BSP y NPT difieren en ángulo de rosca, método de sellado y compatibilidad.
La comparación simplificada a continuación es un recordatorio—su aceptación debe seguir basándose en el paso/conicidad medidos y el concepto de sellado correcto:
| Característica | Roscas NPT | Roscas BSP |
|---|---|---|
| Ángulo de rosca | 60 grados | 55 grados |
| Método de sellado | Roscas + control de sellante (práctica típica) | BSPP: sellado por cara; BSPT: interferencia de rosca cónica (a menudo con medio de unión) |
| Compatibilidad | No compatible con BSP | No compatible con NPT |
Elegir el accesorio adecuado protege su sistema de fugas y fallos. Verifique el tipo de rosca con calibres, confirme el concepto de sellado y estandarice los adaptadores donde las transiciones entre estándares sean inevitables. Para referencias de estándares de roscas, consulte ASME B1.20.1, ISO 7-1y ISO 228-1.
PREGUNTAS FRECUENTES
¿Cuál es la principal diferencia entre los accesorios de acero inoxidable BSP y NPT?
BSP utiliza un perfil Whitworth de 55 grados (BSPP paralelo o BSPT cónico). NPT utiliza un perfil de 60 grados y una conicidad definida.
Más importante aún, muchas uniones BSPP están diseñadas para sellar en la cara con una arandela/anillo tórico, mientras que las uniones NPT suelen sellar en las roscas con sellante. La respuesta correcta en obra es la que puedes medir: paso + conicidad + dónde está previsto que ocurra el sellado.
Consejo: Si tu juego de galgas de roscas no incluye hojas tanto para BSP como para NPT, actualiza el juego: es una de las herramientas de mantenimiento con retorno de inversión más rápido.
¿Se pueden conectar accesorios BSP y NPT juntos?
No debes conectar BSP y NPT directamente.
Incluso cuando un accesorio parece empezar a roscar, la falta de coincidencia en el ángulo y a menudo en el paso conduce a un enganche parcial, fugas y daños en la rosca (especialmente en acero inoxidable). Si debes hacer una transición, utiliza un adaptador diseñado (BSP↔NPT) y sella cada lado usando el método correcto para ese lado (sello en cara vs práctica de sellante en rosca cónica).
- BSP: perfil de 55 grados (BSPP paralelo o BSPT cónico)
- NPT: perfil de 60 grados con conicidad
¿Cómo se identifican las roscas BSP y NPT?
Usa calibres + un juego de galgas de paso, confirma la conicidad, luego confirma el concepto de sellado.
BSP es de forma Whitworth de 55° y puede ser paralelo (BSPP) o cónico (BSPT). NPT es de 60° y cónico. Una regla de seguridad rápida: si un “emparejamiento” se atasca después de solo un par de vueltas, para y verifica; no fuerces roscas de acero inoxidable.
| Característica | BSP | NPT |
|---|---|---|
| Ángulo | 55 grados | 60 grados |
| Perfil | Paralelo/Cónico | Cónico |
| Qué medir | DE/DI + TPI + comprobación de conicidad + características de sellado de cara | DE/DI + TPI + comprobación de conicidad |
¿Qué industrias utilizan racores de acero inoxidable BSP y NPT?
BSP aparece comúnmente donde la práctica de rosca de tubería Whitworth es el estándar regional; NPT domina la mayoría de las uniones de tubería roscadas en Norteamérica.
En ambos casos, el acero inoxidable se selecciona para control de corrosión, higiene o entorno externo. Verifique siempre el estándar de puerto en el equipo (es común encontrar equipos de la UE y EE. UU. en la misma planta).
- BSP: química, agua/aguas residuales, alimentación/servicios públicos en muchas regiones
- NPT: servicios públicos, equipos de construcción/industriales, auxiliar/instrumentación de petróleo y gas en Norteamérica
¿Por qué debería elegir los accesorios de acero inoxidable Sunhy?
Puede especificar estándares de rosca NPT o BSP y ajustar el grado de acero inoxidable a sus condiciones de servicio.
Para el control de ingeniería, concéntrese en el estándar de rosca (referencia ASME/ISO), inspección de entrada (calibración) y práctica de sellado documentada. Sunhy ofrece opciones NPT y BSP y proporciona familias de productos adecuadas para aplicaciones de uniones roscadas.
