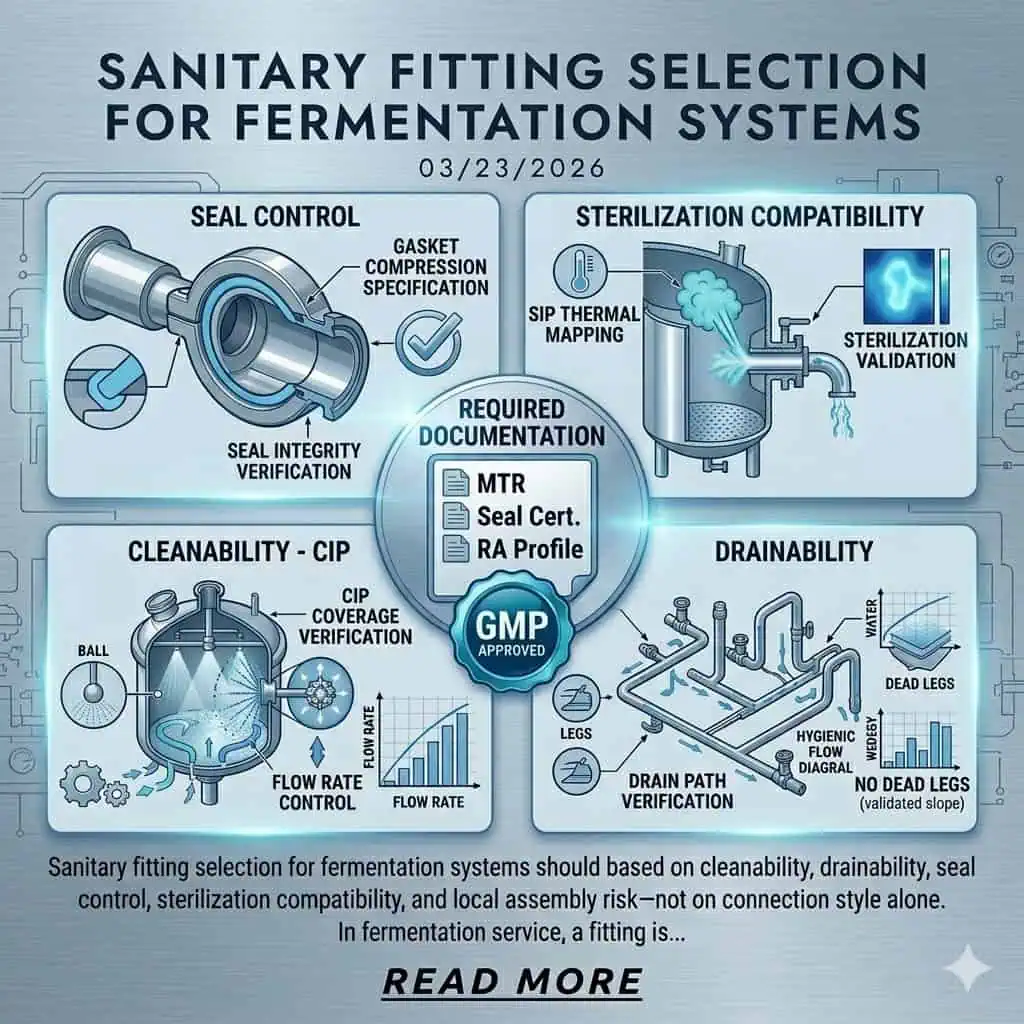

اختيار التركيبات الغذائية لأنظمة التخمير

يجب أن يعتمد اختيار التركيبات الغذائية لأنظمة التخمير على قابلية التنظيف، وقابلية التصريف، وضبط الإحكام، والتوافق مع التعقيم، ومخاطر التجميع المحلي—وليس على نمط التوصيل وحده. في خدمة التخمير، التركيبة ليست مجرد موصل بين أقسام الأنابيب. تصبح جزءًا من الحدود المعقمة، وجزءًا من مسار التنظيف/التعقيم في المكان (CIP/SIP)، وجزءًا من الهندسة المحلية التي تحدد ما إذا كان يمكن تنظيف أقسى نقطة في النظام وتعقيمها وفحصها وصيانتها فعليًا دون خلق مخاطر تلوث غير ضرورية.

لهذا السبب تكون أنظمة التخمير أقل تسامحًا من الأنابيب الغذائية العامة. التلقيح، والنقل المعقم، وإضافة الغاز، والتحكم في الرغوة، وسحب العينات، وتوجيه الحصاد، ودورات التنظيف أو البخار المتكررة تضع جميعها عبئًا أكبر على التجميعات المحلية مما يتوقعه العديد من الفرق. يمكن لتركيبة تبدو غذائية في الكتالوج أن تخلق رجلًا ميتًا، أو جيبًا منخفض التصريف، أو عبئًا متكررًا للجوان، أو فرعًا يصعب التحقق منه إذا تم تركيبها في المكان الخطأ أو اختيارها لمنطق دورة حياة خاطئ.

يشرح هذا الدليل كيف يجب على المهندسين اختيار التركيبات الغذائية لأنظمة التخمير، حيث تكون التركيبات من نوع المشبك منطقية، وحيث تكون الوصلات الملحومة عادةً أكثر أمانًا، وكيف تغير هندسة الفرع الأداء الصحي، ولماذا يجب دائمًا ربط اختيار التركيبات بمتطلبات المواد، والإنهاء، والإحكام، والتوثيق بدلاً من معاملتها كقرار شراء منفرد.

لماذا يهم اختيار التركيبات أكثر في أنظمة التخمير

أنظمة التخمير حساسة للتجميع المحلي

عادةً ما يظهر أول فشل صحي في نظام التخمير عند تجميع محلي، وليس في منتصف مسار مستقيم. نقاط العينات، ووصلات إضافة الغاز، وتوصيلات أجهزة الاستشعار، وفروع الحصاد، وكتل صمامات الحجاب الحاجز، ومنافذ القاع، وواجهات النقل المحلية تجمع جميعها متغيرات أكثر من قسم أنبوب عادي. تجمع بين هندسة الفرع، وواجهات الإحكام، وتفاعل المشغل، وكثافة اللحام، وسلوك التصريف المحلي. هذا المزيج هو السبب في أن اختيار التركيبات في أنظمة التخمير يجب أن يكون أكثر تحديدًا للموقع بكثير مما هو عليه في الخدمة الغذائية العامة.

في العمل الهندسي العملي، فإن القاعدة الأكثر أمانًا هي اختيار التركيبة للتركيب المحلي الأصعب بدلاً من المسار المستقيم الأسهل. قد يصبح نمط الاتصال الذي يبدو فعالاً في مقطع نقل بسيط الخيار الخاطئ عند نقطة العينة، فرع إضافة الغاز، مجموعة الصمامات، أو فوهة الوعاء حيث تكون العواقب الصحية أعلى والعملية أقل تسامحًا.

النقل المعقم وسلامة الختم ترفعان المخاطر

في أنظمة التخمير، غالبًا ما تجلس التركيبات مباشرة داخل حدود التحكم العقيم. يذكر دليل تفتيش التكنولوجيا الحيوية لإدارة الغذاء والدواء (FDA) أن عمليات تلقيح المفاعلات الحيوية ونقلها وحصادها يجب أن تتم باستخدام تقنيات عقيمة معتمدة، وأن الإضافات أو السحبات من المفاعلات الحيوية الصناعية تتم عادةً من خلال خطوط معقمة بالبخار وتجميعات قفل البخار. كما يلاحظ الدليل نفسه أن العوامل المؤثرة على المنتج النهائي تشمل فعالية الأختام والحلقات. وهذا تذكير قوي بأن اختيار التركيبة لا يتعلق فقط بالهندسة المعدنية. بل يتعلق أيضًا بما إذا كانت واجهة الختم المحلية يمكنها تحمل عبء التعقيم للعملية الفعلية. دليل تفتيش التكنولوجيا الحيوية لإدارة الغذاء والدواء (FDA)

الواقع الهندسي النموذجي: مشكلة الختم عند فرع أو واجهة عينة غالبًا لا تظهر أولاً كتسرب دراماتيكي. بل تظهر كموقع يحتاج إلى تدخل متكرر، مراجعة إضافية بعد التعقيم بالبخار (SIP)، أو حذر أكبر أثناء الاستخدام العقيم مقارنة ببقية النظام.

التصميم الصحي الضعيف يخلق عبء تنظيف واعتماد

التركيبة التي تخلق هندسة محلية ضعيفة ستزيد عادةً من عبء الصيانة وعبء الاعتماد لاحقًا. تنص مبادئ التصميم الصحي لـ EHEDG بوضوح على أن الكيانات ذات التصميم الصحي الضعيف يصعب تنظيفها. في أنظمة التخمير، يعني ذلك عادةً أن المشكلة ليست “الخط بأكمله”، بل هي فرع محلي واحد، أو واجهة عينة واحدة، أو مخفض واحد، أو مجموعة صمام واحدة لا تتبادل السائل أو تصرف بالطريقة نفسها التي يعمل بها باقي الحلقة. مبادئ التصميم الصحي لـ EHEDG

حالة صناعية نموذجية: بدا خط نقل التخمير الرئيسي مقبولاً بشكل متكرر خلال المراجعة العامة، لكن كتلة عينة واحدة استمرت في الحاجة إلى اهتمام إضافي لأن المجموعة المحلية احتفظت بالمكثفات بعد تبريد التعقيم بالبخار (SIP). لم تكن المشكلة “فولاذاً غير قابل للصدأ رديئاً”، بل كانت ترتيباً للتركيبات والفرع جعل المجموعة المحلية أكثر صعوبة في التطهير والتحقق من بقية النظام.

ما الذي يقيمه المهندسون فعلياً عند اختيار تركيبات التخمير

قابلية التنظيف

السؤال الأول هو ما إذا كانت التركيبة تساعد أو تعيق قابلية التنظيف في الموقع المثبت. تؤثر التحولات الداخلية، وهندسة الجسم، وسلوك اللحام المجاور، وموضع الختم، وشكل الفرع جميعها على ما إذا كان يمكن تنظيف التركيبة بشكل موثوق في مكانها. في أنظمة التخمير، تُحكم على التركيبة من خلال أداء أصعب سطح محلي، وليس من خلال مدى صقل الأجهزة من الخارج.

هذا هو أيضاً السبب في أن معيار ASME BPE مفيد في اختيار التركيبات. فهو لا يعامل المواد، والتصميم، والتصنيع، والتفتيش، والاختبار، والشهادة كمواضيع منعزلة. في خدمة العمليات الحيوية، تكون التركيبة مقبولة حقاً فقط عندما تدعم المجموعة المثبتة السلوك الصحي المقصود عبر التصنيع، والتشغيل، والتنظيف، والتفتيش—وليس فقط عندما يبدو المكون صحيحاً في قائمة الأجزاء. نظرة عامة رسمية لـ ASME BPE

قابلية الصرف

التركيبة التي لا تصرف السائل جيداً ستتحول عادةً إلى مشكلة صحية متكررة حتى لو بدا باقي الحلقة مقبولاً. تشهد أنظمة التخمير نقل المرق، والتعرض لمحلول التنظيف، والتعقيم بالبخار، وتكوين المكثفات، وفترات الإيقاف. إذا احتفظ فرع واحد، أو مخرج صمام، أو مخفض بالسائل بعد تلك الخطوات، يمكن أن يهيمن عبء هذا الاحتفاظ المحلي على المخاطر الصحية لخط أكبر بكثير.

نصيحة الخبراء: لا تحكم أبداً على قابلية الصرف من خلال نية الرسم وحدها. راجع الاتجاه النهائي، وتأثير الدعم، وسلوك النقطة المنخفضة، وصرف السوائل بعد التعقيم بالبخار (SIP) / بعد التنظيف في المكان (CIP) كما هو مثبت.

التحكم في الختم

العديد من مخاطر التركيبات في أنظمة التخمير هي في الواقع مخاطر متعلقة بالإحكام. قد يكون الاتصال من نوع المشبك سليمًا ميكانيكيًا وسهل الفتح، ولكنه أيضًا يقدم واجهة حشية محكمة يجب أن تتحمل البخار، والتنظيف الكيميائي، والضغط المتكرر، وأحيانًا التعامل المتكرر من قبل المشغل. في بيئة التخمير، لا يمكن معاملة هذه الواجهة كحدود استهلاكية عادية.

النمط الميداني النموذجي: يظل العتاد المعدني مقبولاً، ولكن يصبح الموقع حساسًا للصيانة لأن الحشية مطلوب منها أن تتحمل المزيد من البخار، والمزيد من الكيماويات، أو المزيد من التباين في إعادة التجميع مما سمحت به افتراضات دورة الحياة الأصلية.

التوافق مع CIP و SIP

يجب أن تتطابق اختيارات التركيبات مع العبء الحراري والكيميائي الفعلي للنظام. ينص دليل تفتيش التكنولوجيا الحيوية الصادر عن إدارة الغذاء والدواء الأمريكية على أن الوسائط عادة ما يتم تعقيمها بواسطة SIP أو نظام تعقيم مستمر، وأن أي مغذيات أو كيماويات مضافة بعد التعقيم يجب أن تكون معقمة، وأن خطوط الهواء يجب أن تتضمن مرشحات معقمة. من الناحية الهندسية، هذا يعني أن التركيبة لا يمكن تقييمها فقط تحت ظروف نقل العملية. يجب أن تتحمل أيضًا منطق التعقيم والتنظيف الذي يحدد دورة الحياة الحقيقية لنظام التخمير. دليل تفتيش التكنولوجيا الحيوية لإدارة الغذاء والدواء (FDA)

ينطبق نفس منطق دورة الحياة أيضًا على FDA 21 CFR 211.67، الذي يتطلب تنظيف المعدات، وصيانتها، وتعقيمها، أو تطهيرها وفقًا للإجراءات المكتوبة حيثما كان ذلك مناسبًا. FDA 21 CFR 211.67

الوصول للتفتيش والصيانة

يعتمد التركيب المناسب جزئيًا على ما إذا كان الموقع يستفيد أكثر من الوصول أو من انخفاض عدد الواجهات. بعض التجميعات تحتاج حقًا إلى فتح مُتحكم به، أو استبدال الجوان، أو صيانة أجهزة الاستشعار المحلية، أو صيانة نقاط أخذ العينات. بينما تكون تجميعات أخرى أكثر أمانًا عند تقليل عدد واجهات التفكيك. هذا هو السؤال الهندسي الحقيقي وراء قرارات التثبيت بالمشابك مقابل اللحام في خدمات التخمير.

أنواع التركيبات الرئيسية المستخدمة في أنظمة التخمير

وصلات صحية من نوع المشبك

تركيبات النوع المشبكي الصحي مفيدة حيث تكون الحاجة إلى وصول مُتحكم به، أو استبدال الجوان، أو التعديلية، أو صيانة الأدوات حقيقية خلال دورة الحياة. قيمتها ليست فقط في سرعة التركيب. بل في أنها تسمح بالوصول المحلي دون قطع وإعادة لحام الخط. في أنظمة التخمير، يمكن أن يكون ذلك مفيدًا جدًا عند نقاط الأدوات، وبعض تجميعات العينات، وبعض الوصلات المعدلة حيث يكون الوصول للصيانة جزءًا من خطة التشغيل الحقيقية.

لكن واجهات المشابك تخلق أيضًا عبئًا مُتحكمًا به. كل تجميع مشبك يضيف واجهة ختم، ومتطلبات محاذاة، وسؤال حول جودة إعادة التجميع. في المناطق ذات العواقب المنخفضة، قد يكون ذلك مقبولًا. في المناطق العقيمة عالية العواقب أو المناطق الصعبة التصريف، يمكن أن تصبح نفس الراحة خطرًا صحيًا متكررًا.

وصلات صحية ملحومة

غالبًا ما تُفضل الوصلات الصحية الملحومة حيث يجب أن تقلل العملية من واجهات التفكيك المتكررة وتقلل من خطر عدد الأختام. في خطوط التخمير الثابتة الملامسة للمنتج، تزيل الوصلة الملحومة الجيدة طبقة واحدة من التباين في التجميع التي تحتفظ بها واجهة المشبك دائمًا. هذا لا يجعل اللحام أفضل تلقائيًا في كل موقع. بل يعني أن المقايضة عادةً تكون بين الوصول والتحكم، وليس بين “صحي” و“غير صحي”.”

نصيحة الخبراء: استخدم الخيار الملحوم الأكثر ديمومة عندما يكون الموقع عالي العواقب، مستقر نسبيًا، ولا يستفيد بما يكفي من الفتح الروتيني لتبرير واجهة الختم المضافة.

واجهات صمام الحجاب الحاجز وتجميع العينات

تقع بعض قرارات التركيبات الأكثر خطورة في أنظمة التخمير حول صمامات الحجاب الحاجز، ومجموعات العينات، والمجمعات المحلية ذات الفروع الكثيفة. تجمع هذه المناطق بين عدد الأختام، وتفاعل المشغل، وحساسية هندسة الفروع، والعواقب الصحية القوية. عمليًا، غالبًا لا يفشل اختيار التركيب الخاطئ هنا بشكل دراماتيكي. بل يفشل من خلال أن يصبح التركيب المحلي الذي يثير مرارًا وتكرارًا أسئلة حول التنظيف، أو التعقيم، أو الصيانة.

وصلات الأدوات وخطوط الغاز

يمكن أن تحمل التركيبات الصغيرة مخاطر صحية غير متناسبة في أنظمة التخمير. تعتمد مجسات الأس الهيدروجيني، ونقاط الأكسجين المذاب، وواجهات الضغط ودرجة الحرارة، وإضافات الهواء أو الأكسجين، ونقاط جرعة مضادات الرغوة أو المغذيات على السلوك الصحي المحلي الذي يسهل التقليل من شأنه. يمكن أن يخلق تي الآداة الصغير أو وصلة خط الغاز في الاتجاه الخاطئ مخاطر صحية حقيقية أكثر من قسم مستقيم أطول بكثير من أنابيب النقل المصممة جيدًا.

كيفية اختيار التركيبات حسب منطقة عملية التخمير

نقاط التلقيح والنقل العقيم

يجب اختيار نقاط التلقيح والنقل العقيم حول الحفاظ على التعقيم أولاً، والراحة ثانيًا. يؤكد دليل التكنولوجيا الحيوية الصادر عن إدارة الغذاء والدواء على تقنيات التعقيم المعتمدة ومنطق النقل المعقم بالبخار في هذه المواقع. وهذا يعني أن الواجهات غير الضرورية، أو الفروع التي يصعب تعقيمها، أو الأختام ذات التحكم الضعيف تخلق عبئًا غير متناسب هنا. في العديد من المشاريع، يغير هذا القرار نحو تجميعات محلية أبسط وأكثر تحكمًا بأقل قدر ممكن من الشكوك الصحية التي يمكن تجنبها.

فوهات خزان التخمير ووصلات الرأس العلوي

يجب الحكم على ملحقات الرأس العلوي وفوهات الخزان من خلال التجميع الكامل حولها. غالبًا ما تتجمع وظائف إضافة الغاز، وأجهزة الرش، والتحكم في الضغط، ومدخل المستشعر، وأخذ العينات، والتخفيف ذات الصلة في رأس الخزان. هذه ليست مواقع جيدة لقرار ملحق عام. تحتاج إلى مراجعة محلية للميل، وسلوك المكثفات، ومسار التعقيم، وإمكانية الوصول للصيانة معًا.

الواقع الهندسي النموذجي: يمكن أن تصبح وصلات الرأس العلوي التي تبدو مقبولة خلال مراجعة التخطيط أكثر صعوبة في الدفاع عنها بعد التعقيم بالبخار إذا لم يتم التحقق من سلوك المكثفات، أو وصول البخار، أو الوصول للتحقق كمشكلة تجميع مثبت.

منافذ التصريف السفلية، وخطوط الحصاد، وخطوط النقل

في منافذ التصريف السفلية وخطوط الحصاد، تصبح قابلية التصريف أحد معايير الملحق الأكثر حسمًا. يمكن أن يصبح الاتصال الذي يحتفظ بالمرق، أو المكثفات، أو محلول التنظيف بعد الاستخدام نقطة الضعف الصحية الحقيقية حتى لو كانت حلقة النقل الأكبر مصممة جيدًا. في هذه المناطق، يجب مراجعة اختيار الملحق معًا مع التوجيه، واستراتيجية المخفض، وسلوك التصريف بعد الاستخدام.

نقاط أخذ العينات والفروع الجانبية

نقاط أخذ العينات والفروع الجانبية هي حيث تصبح أخطاء اختيار الملحق مرئية عادةً بأسرع وقت. تجمع بين ضعف التدفق المحلي، وزيادة تفاعل المشغل، وعبء الختم، وعواقب التلوث القوية.

حالة شائعة في أنظمة التخمير هي حلقة تعمل بشكل مقبول في التشغيل الرئيسي بينما تستمر عينة محلية أو تجميع فرعي في دفع مراجعات إضافية. السبب عادة ليس غامضًا. للفرع سلوك تبادل مختلف، وسلوك تكثيف مختلف، وحمل ختم محلي مختلف عن الخط الرئيسي. لهذا السبب يجب أن يعتمد اختيار التركيبات على أقسى موقع محلي، وليس على أسهل قسم في التصميم.

حالة صناعية نموذجية: أظهر نظام تخمير سلوكًا مقبولًا للحلقة الرئيسية، لكن نفس الفرع العيني تطلب مرارًا وتكرارًا اهتمامًا صحيًا إضافيًا. لم يكن السبب الجذري هو مادة الأنبوب الرئيسي أو وصفة التنظيف الداخلي. بل كان طول الفرع المحلي، وهندسة التركيبات، وسلوك تصريف السوائل حول تجميع العينة.

دوائر العودة والتنظيف للتنظيف الداخلي/التعقيم بالبخار

يجب تقييم التركيبات في مناطق عودة التنظيف الداخلي/التعقيم بالبخار كجزء من دائرة التنظيف، وليس فقط كأجهزة لنقل المنتج. تؤثر هندستها على مدى فعالية تبادل التجميع المحلي، وسهولة تصريف التكثيف، وما إذا ظل التحقق مباشرًا. هذا هو المكان الذي يرتبط فيه اختيار التركيبات مباشرة بـ تصميم الأنابيب عالية النقاء لمرافق التكنولوجيا الحيوية و اعتبارات الصيانة والتحقق لأنظمة الأنابيب الصحية.

حيث يخطئ اختيار التركيبات عادةً

أرجل ميتة مخفية داخل تجميعات “صحيحة”

أحد أكثر أخطاء التركيبات شيوعًا ليس خطأ في عائلة الكتالوج. بل هو تجميع محلي يخلق سلوك أرجل ميتة بعد التثبيت. قد تكون التركيبة صحيحة من حيث الأبعاد والمادة، ومع ذلك لا تزال تخلق منطقة تبادل ضعيف بسبب طول الفرع، أو اتجاه الانطلاق، أو هندسة الجسم، أو الطريقة التي تم دمجها بها في الحلقة.

عدد كبير جداً من واجهات المشابك في المناطق عالية الخطورة

غالباً ما يتم الإفراط في استخدام وصلات المشابك لأنها مريحة أثناء التثبيت والبدء. المشكلة ليست في أن واجهات المشابك خاطئة بطبيعتها. المشكلة هي أنه في المناطق عالية الخطورة، يمكن أن تخلق عبئاً على الختم وإعادة التجميع لم يكن نظام التخمير بحاجة إليه حقاً خلال دورة حياته.

مادة جيدة، تجميع خاطئ

يمكن أن يكون تركيب 316L لا يزال خاطئاً للتجميع المثبت. صحة المادة لا تتغلب على الهندسة المحلية الضعيفة، أو تصريف ضعيف، أو عدد كبير جداً من الواجهات، أو نمط تركيب يجعل التنظيف والتحقق أصعب مما هو ضروري. في أنظمة التخمير، سلوك التجميع أهم من وصف الكتالوج.

نماذج تجميع سهلة الوصول ولكن يصعب تنظيفها

هذه واحدة من أكثر مشاكل الميدان واقعية في أعمال التخمير. قد يكون تركيب العينة متاحاً ومريحاً، ولكن إذا أنشأ فرعاً ذو تبادل ضعيف أو واجهة ختم صعبة، يمكن أن يصبح التجميع الذي يثير باستمرار أسئلة صحية أثناء التشغيل، أو الصيانة، أو مراجعة التحقق.

المواد، التشطيب، واستراتيجية الختم

لماذا 316L شائع لكنه ليس إجابة كاملة

316L هو خط أساسي شائع في أنظمة تخمير العمليات الحيوية لأنه يوفر مزيجًا عمليًا من هامش التآكل، وقابلية اللحام، وقبول النظافة. لكن اختيار التركيبات لا ينتهي بالسبيكة الأساسية. نفس 316L يمكن أن ينتج نتائج صحية مختلفة اعتمادًا على التشطيب، وتكامل اللحام، واختيار السدادة، والهندسة المحلية. لاتخاذ القرار الأوسع من جانب المواد، قم بربط هذه الصفحة مع الفولاذ المقاوم للصدأ 316L في تطبيقات العمليات الحيوية.

التشطيب وتكامل اللحام أكثر أهمية مما يتوقعه المشترون

غالبًا ما تجلس التركيبات تمامًا حيث تصبح حالة السطح أكثر تأثيرًا. الفروع، والخراطيم، والتجميعات المحلية الصغيرة، والمناطق المجاورة للحام هي حيث يكون الأداء الصحي أكثر حساسية للتشطيب وجودة التصنيع. عائلة تركيب صحيحة مع تنفيذ لحام محلي ضعيف لا تزال تجميعًا ضعيفًا لنظام التخمير.

يجب أن تتطابق مادة السدادة مع واقع التخمير

يجب أن تتطابق عائلة السدادة مع التعرض الفعلي للعملية ودورة الحياة. البخار، والقلوي، والحامض، والمطهر، والضغط المتكرر، والفتح المتكرر، والتغير الحراري المحلي جميعها تغير ما إذا كانت الحشية أو الغشاء يظل موثوقًا. في أنظمة التخمير، لا يكتمل قرار التركيب حتى يتم تحديد استراتيجية السدادة أيضًا.

المشبك مقابل الملحوم: القرار الحقيقي لنظام التخمير

عندما يكون المشبك هو الخيار الهندسي الأفضل

تعتبر وصلات المشبك الغذائية الخيار الأفضل عندما تكون هناك حاجة حقيقية للوصول المعياري المتحكم به. يشمل ذلك المواقع التي يكون فيها الفحص، أو الصيانة المحلية الروتينية، أو استبدال الجوان جزءًا من دورة الحياة وحيث يظل الشكل الهندسي المحلي قابلًا للدفاع عنه من الناحية الصحية حتى مع وجود واجهة الختم الإضافية.

عندما يكون اللحام هو الخيار الهندسي الأفضل

عادةً ما تكون الوصلات الملحومة الخيار الأفضل عندما تكون العواقب الصحية للواجهات المضافة عالية ويكون التجميع مستقرًا نسبيًا. في تلك المناطق، عادةً ما يكون تقليل عدد الأختام وتغيرات إعادة التجميع أكثر أهمية من سهولة الفتح.

سؤال أفضل من “أيهما أكثر صحة؟”

السؤال الهندسي الأفضل هو: أي خيار يقلل بشكل أفضل من المخاطر الصحية السائدة في هذا التجميع المحلي الدقيق؟ يجبر هذا السؤال فريق التصميم على التفكير في قابلية التنظيف، وقابلية التصريف، والتعقيم، وعبء الختم، وواقع الصيانة معًا بدلاً من التعامل مع المشبك واللحام كفئات منتج مجردة.

طريقة الاختيار العملية

الخطوة 1: تحديد التعرض للعملية

ابدأ بالسائل الفعلي، ونظام التنظيف، وعبء التعقيم، والعواقب الصحية للفشل. التركيب في نقطة عينة معرضة لـ SIP ليس هو نفس القرار مثل التركيب في وصلة مساعدة منخفضة المخاطر.

الخطوة 2: تحديد أصعب المجمعات المحلية

ثم حدد مكان تركيز العبء الصحي الحقيقي. في أنظمة التخمير، عادةً ما يكون ذلك ليس خط النقل المستقيم. بل هو الفرع، أو نقطة العينة، أو واجهة الغاز، أو كتلة الصمام، أو مجمع فوهة الوعاء.

الخطوة 3: تقرير ما إذا كان الموقع يحتاج إلى وصول أو عدد واجهات أقل

هذا هو القرار الحقيقي بين المشبك واللحام. إذا استفاد الموقع بشدة من الفتح الروتيني المتحكم فيه، فقد يكون المشبك مبررًا. إذا استفاد أكثر من تقليل عدد الأختام وتقليل تباين التجميع، فعادةً ما يكون اللحام هو الإجابة الأفضل.

الخطوة 4: تحديد المادة، والتشطيب، والختم، والتوثيق معًا

لا تُنهي تركيب التركيبة حتى يتم تحديد حالة التلامس مع السائل بالكامل. يجب كتابة المواد، والإنهاء، ومتطلبات الحشية أو الحجاب الحاجز، وتوقعات التوثيق معًا، وليس إضافتها لاحقًا كتوضيحات منفصلة للمشروع.

الخطوة 5: تحقق مما إذا كان التركيب لا يزال يدعم منطق التحقق

السؤال الأخير بسيط: هل يقلل هذا التركيب من المخاطر الصحية السائدة في هذا التجميع بالضبط، أم أنه يبدو مناسبًا فقط لأنه شائع في أماكن أخرى في النظام؟

الأخطاء الشائعة

الاختيار بناءً على مظهر الكتالوج

التركيب المصقول أو ذو المظهر الصحي لا يضمن نتيجة صحية جاهزة للتخمير.

اختيار المشبك في كل مكان لأنه مريح

الراحة أثناء التثبيت ليست هي نفسها الملاءمة الصحية طويلة الأجل.

تجاهل عبء الختم

العديد من حالات فشل التركيب هي في الواقع فشل في واجهة الختم تحت ضغط البخار والمواد الكيميائية وإعادة التجميع.

تجاهل هندسة الفرع

عائلة التركيب الصحيحة يمكن أن تخلق سلوكًا راكدًا أو تصريفًا منخفضًا إذا كان ترتيب الفرع المحلي خاطئًا.

مناقشة المادة مع نسيان سلوك التجميع

لا تعوض صحة المواد عن تجميع صحي محلي ضعيف.

معاملة التوثيق على أنه ثانوي

في الأنظمة المنظمة، يمكن أن يخلق التركيب المقبول تقنيًا دون سلسلة أدلة نظيفة مخاطر إطلاق أو دورة حياة.

قائمة مراجعة عملية للشراء والتصميم

استخدام تركيبات صحية من نوع المشبك عندما

• الوصول المعياري المتحكم فيه مطلوب حقًا.
• التفتيش واستبدال الحشية جزء من دورة الحياة الطبيعية.
• يبقى الشكل الهندسي المحلي قابلًا للتنظيف والتصريف.
• تحكم الختم قوي بما يكفي لدعم الواجهة المضافة.

استخدم وصلات ملحومة أكثر ديمومة عندما

• النتيجة الصحية للواجهات المضافة عالية.
• يتم تثبيت التجميع بشكل نسبي ولا يستفيد بما يكفي من الفتح الروتيني.
• يريد المشروع تقليل عدد الأختام المحلية وتغير التجميع.
• الموقع هو منطقة تلامس حرجة للمنتج أو منطقة تخمير معقمة.

تصعيد المراجعة إذا

• تتضمن نقاط العينة أو وصلات الفروع.
• يوجد خطر من الأرجل الميتة أو الصرف المنخفض.
• دورة التعقيم/التنظيف المتكررة شديدة.
• المنطقة معقمة، حساسة للتحقق، أو حساسة للتفتيش.
• تتداخل واجهات اللحام والأختام المتعددة في تجميع محلي واحد.

أسئلة يجب الإجابة عليها قبل طلب عرض السعر

• ما هو سائل العملية الذي يتلامس مع هذا التركيب؟
• كيف سيتم تنظيف المجموعة، وأين يجب تعقيمها؟
• هل الموقع ذاتي التصريف تحت ظروف التركيب؟
• ما هي مادة الختم ومنطق الاستبدال المنطبق؟
• ما هي التشطيب وحزمة الوثائق المطلوبة؟
• هل يخدم هذا الموقع بشكل أفضل بالوصول أو بتقليل عدد الواجهات؟

الخلاصة: تركيب التخمير الصحيح هو الذي يقلل من المخاطر الصحية الحقيقية

أفضل تركيب غذائي لنظام التخمير ليس الخيار الأكثر شيوعًا في الكتالوج. إنه التركيب الذي يقلل من المخاطر الصحية الحقيقية للتجميع المحلي الدقيق حيث يكون التخمير أقل تسامحًا. عمليًا، هذا يعني اختيار التركيبات بناءً على قابلية التنظيف، وقابلية التصريف، والتوافق مع التعقيم، وعبء الختم، وواقع دورة الحياة بدلاً من نمط الاتصال وحده.

لمجموعة موضوع التكنولوجيا الحيوية الكاملة، قم بربط هذه المقالة مع تصميم الأنابيب عالية النقاء لمرافق التكنولوجيا الحيوية, الفولاذ المقاوم للصدأ 316L في تطبيقات العمليات الحيوية, اعتبارات الصيانة والتحقق لأنظمة الأنابيب الصحية, التوثيق وإمكانية التتبع في مشاريع أنابيب الأدويةو اختيار التركيبات الغذائية لمرافق ممارسات التصنيع الجيدة.

الأسئلة الشائعة

كيف تختار وصلات غذائية (صحية) لأنظمة التخمير؟

ابدأ بالعملية الحقيقية، وعبء التعقيم، ونظام التنظيف، والمخاطر الصحية المحلية. ثم اختر التركيب الذي يدعم بشكل أفضل قابلية التنظيف، وقابلية التصريف، وضبط الختم، وقابلية الصيانة في دورة الحياة في ذلك التجميع الدقيق.

هل وصلات المشبك مناسبة دائمًا لأنابيب جهاز التخمير؟

لا. تركيبات المشبك مفيدة حيث تكون هناك حاجة حقيقية للوصول المتحكم به والتعديلية، لكنها تقدم أيضًا واجهة ختم متحكم بها قد لا تكون الخيار الأفضل في كل موقع عالي العواقب.

هل تؤثر التركيبات الغذائية على أداء التنظيف في المكان (CIP) والتعقيم في المكان (SIP)؟

نعم. هندسة التركيب، وموضع الختم، وتكوين الفرع، وقابلية التصريف يمكن أن تؤثر بشكل مادي على مدى جودة تنظيف التجميع المحلي وتعقيمه وتصريف المكثفات أو محلول التنظيف.

أين تتطور أنظمة التخمير في أغلب الأحيان مخاطر صحية متعلقة بالتركيبات؟

في أغلب الأحيان عند نقاط أخذ العينات، وصلات الفروع، واجهات الغاز، مجموعات الصمامات، منافذ القاع، والتجميعات المحلية الأخرى بدلاً من أن تكون في مسارات الأنابيب المستقيمة.

هل 316L كافية لجعل تركيب التخمير صحي؟

لا. 316L هو أساس مادي شائع، لكن النتيجة الصحية النهائية لا تزال تعتمد على التشطيب، وتكامل اللحام، واستراتيجية الختم، وهندسة الفرع، وضبط التوثيق.

متى يجب تفضيل وصلة ملحومة على وصلة مشبكية؟

عادةً عندما يكون الموقع عالي الأهمية، مستقر نسبيًا، ويستفيد أكثر من تقليل عدد الواجهات بدلاً من الفتح الروتيني.
