كيفية اختيار وصلات غذائية لمعالجة الأغذية: المعايير والمواد والتنظيف في المكان والتركيب

كيفية اختيار التركيبات الصحية يبدأ بمطابقة المنتج الفعلي، كيمياء التنظيف، وهندسة الخط، ثم التحقق من التصميم الصحي، ملاءمة ملامسة الطعام، توافق المواد، وتفاصيل التثبيت. هذا التسلسل مهم لأن العديد من حالات فشل التركيبات في مصانع الأغذية لا تبدأ كأعطال ميكانيكية واضحة. عادةً ما تبدأ كاحتجاز للمنتج، تصريف سيء، عدم توافق الحشية، عيوب في اللحام، أو نقص في الوثائق، ثم تتحول إلى نتائج تلوث، فشل متكرر في التنظيف الداخلي (CIP)، تسريبات، أو عدم امتثال في التدقيق. في معالجة الأغذية، تشمل القضايا المتعلقة بالتركيبات التي تسبب المشاكل في أغلب الأحيان:

• نقص أو عدم اكتمال إمكانية تتبع المواد، سجلات مركب الحشية، أو أدلة على تشطيب السطح للأجزاء الملامسة للمنتج
• فروع ميتة حول الأدوات، نقاط العينة، أو مجمعات توزيع الصمامات التي لا تنظف أو تصرف بشكل متسق
• مادة حشية خاطئة للمنتج الفعلي، القلوي، الحمض، المطهر، أو التعرض للماء الساخن/التعقيم بالبخار (SIP)
• عدم تطابق الطوق، تشطيب لحام داخلي سيء، أو تجميعات المشبك مجبرة على المحاذاة أثناء التثبيت

تحتاج إلى منطق اختيار عملي، وليس لغة كتالوج عامة. يركز هذا الدليل على ما يؤثر فعليًا على قابلية التنظيف، التصريف، عمر الختم، التحكم في التغيير، وجاهزية التدقيق في خدمة الأغذية والمشروبات. يمكن لـ SUNHY بعد ذلك دعم جانب التوريد بالوثائق، إمكانية تتبع المواد، ومراجعة التطبيق بمجرد وضوح متطلباتك الفنية.

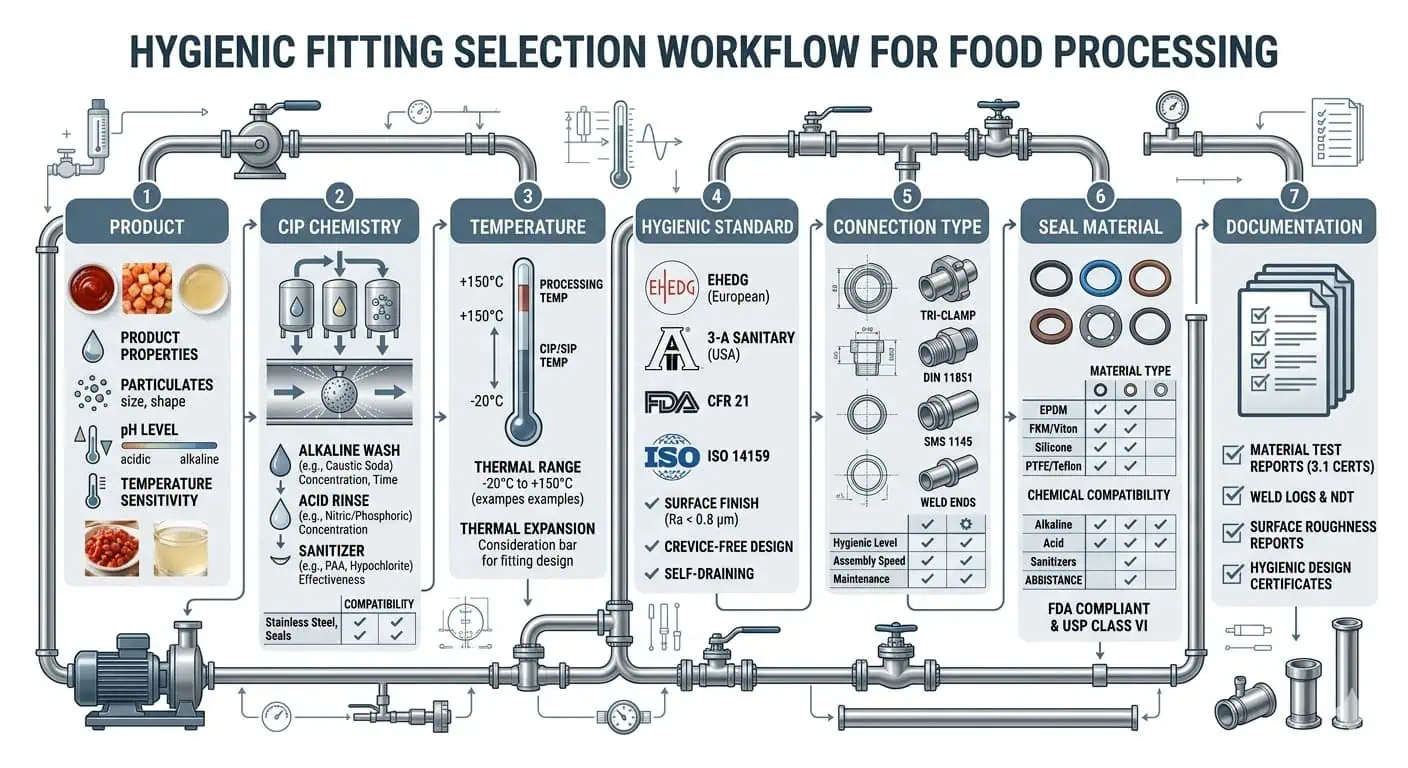

ابدأ بعملية الأغذية الحقيقية، وليس الكتالوج

متطلبات المنتج والوسائط

يجب عليك مطابقة التركيبات مع المنتج الفعلي ووسائط العملية، وليس مع وصف منتج عام. في معالجة الأغذية، الوسط ليس مجرد “طعام سائل”. تحتاج إلى تحديد درجة الحموضة، محتوى الدهون، حمل البروتين، تركيز السكر، التعرض للكلوريد، اللزوجة، حجم الجسيمات، ملف الحساسية، وما إذا كان الخط يتعرض للقلويات، حمض النيتريك، حمض البيراسيتيك، الماء الساخن، أو البخار أثناء التنظيف. كل عامل يغير ما يجب أن يتحمله التركيب ومدى سهولة تنظيفه.

1. توافق المواد—تحقق من أن سبيكة الجسم، الحشية، المقعد، وأي تعرض للمزلقات مناسبة لكل من المنتج والكيمياء الفعلية للتنظيف في المكان/التعقيم في المكان. التركيب الذي يتعامل مع المنتج لكنه ينتفخ أو يتشقق تحت المطهر لا يزال التركيب الخاطئ.
2. نطاق درجة الحرارة—تحقق من درجة حرارة الإنتاج العادية، درجة حرارة التنظيف في المكان، درجة حرارة التعقيم بالماء الساخن، وأي حالة اضطراب. درجة الحرارة تؤثر على معدل التآكل، ضغط مجموعة الحشية، والقدرة المنشورة للضغط.
3. التعرض للتنظيف—تأكد مما إذا كان يجب على التجميع تحمل التنظيف الكيميائي المتكرر، التنظيف في المكان عالي التدفق، التنظيف بالرغوة، التفكيك اليدوي، أو التعقيم بالبخار. طريقة التنظيف تغير كل من تفضيل التصميم وعبء الصيانة.
4. تشطيب السطح وحالة اللحام—الأسطح الملساء والمشطبة بشكل صحيح للاتصال بالمنتج تقلل من احتباس المخلفات وتجعل التحقق أسهل، ولكن فقط إذا كانت اللحامات الداخلية، محاذاة الحلقة، وحالة الصبغة الحرارية تحت السيطرة أيضًا.

إذا كنت تعالج منتجات الألبان، المشروبات، أو الأطعمة عالية البروتين، فهذا هو المكان الذي تبدأ فيه العديد من الأخطاء التي يمكن تجنبها. مثال شائع في الميدان هو خط الصلصة أو المحلول الملحي المحدد في 304L للخدمة العامة، ثم يتعرض لتنظيف أكثر عدوانية يحمل كلوريد أو مخلفات منتج عند شقوق المشبك. قد تبدأ الأعراض المرئية كبقع شاي أو تنقر محلي بالقرب من أرضية الختم، لكن السبب الجذري عادةً هو عدم تطابق الكيمياء والشق بدلاً من “الفولاذ المقاوم للصدأ السيء” وحده.

وضع العملية واستراتيجية التنظيف

تحدد استراتيجية التنظيف أي تصميم تركيب عملي وأي واحد يبدو مقبولًا على الورق فقط. الخط المصمم للتنظيف في المكان المغلق القابل للتكرار لا يحتاج إلى نفس استراتيجية الاتصال مثل وحدة الدُفعات القصيرة التي تُفتح بشكل متكرر للتغييرات. تحتاج إلى اتخاذ القرار مبكرًا عما إذا كان النظام مغلقًا وآليًا بشكل أساسي، أو مفككًا بشكل روتيني، أو هجينًا من كليهما.

• تخطيط المعدات وما إذا كانت العملية مغلقة بالكامل، أو مفتوحة جزئيًا، أو يتم فتحها بشكل متكرر للتفتيش
• مستوى الأتمتة في التنظيف، والتحقق، والتحكم في التغيير
• التوازن بين التفكيك السريع، وعمر الختم، وتوقف التشغيل، واتساق قابلية التنظيف

عادةً ما تفضل خدمة التنظيف في المكان (CIP) التركيبات والصمامات ذات الهندسة الداخلية المتوقعة، وقابلية تصريف جيدة، وأقل قدر من فخاخ المنتج. يمكن للتنظيف اليدوي تحمل تدخل المشغل أكثر، ولكنه يزيد أيضًا من التباين بين الورديات. مثال عملي هو نقطة عينة الألبان المثبتة على فرع طويل خارج الخط الرئيسي: قد يمر الخط بدورة CIP عادية، ومع ذلك يمكن أن يحتفظ الفرع بالبقايا لأن السرعة، والترطيب، والتصريف ضعيفة في تلك الجيب. الحل عادةً هندسي—فرع أقصر، اتجاه أفضل، أو تصميم صمام عينة أنظف—وليس مواد كيميائية أقوى.

الحجم، والتدفق، وتوافق الاتصال

يجب عليك التأكد من أن التركيبات تتوافق مع معيار الأنبوب الصحي، ووظيفة التدفق الفعلية، ونظام الاتصال المستخدم على الخط. هذا ليس مجرد مسألة حجم. في الخدمة الصحية، يمكن أن تخلق عائلة المعيار الخاطئة عدم تطابق التسامح، أو عدم تطابق اللحام، أو مشاكل الختم، أو قابلية تصريف ضعيفة، أو ارتباك الاستبدال أثناء الصيانة. استخدم الجدول أدناه كإطار مرجعي عملي:

السمة	المواصفات
معايير مرجعية	قد تشمل المشاريع الصحية الشائعة أنابيب BS 4825، EN 10357 / DIN 11850، وصلات مشبك DIN 32676، وصلات معقمة DIN 11864، أو ASME BPE على خطوط النقاء الأعلى؛ يجب أن يتطابق معيار الخط مع معيار التركيبة.
خشونة تشطيب السطح (متطلب مشروع نموذجي)	Ra ≤ 0.8 ميكرومتر هو خط أساسي شائع للعديد من أسطح التلامس الصحية للمنتجات، ولكن يجب أن يتبع القبول النهائي المواصفات المعمول بها للعميل، ومعيار الأنبوب/التركيبة، ومتطلبات اللحام.
مواد الجسم الشائعة	304L و 316L هما الخياران الأكثر شيوعًا للفولاذ المقاوم للصدأ للتركيبات الصحية؛ غالبًا ما يُفضل 316L عند التعرض للكلوريد، أو التنظيف الشديد، أو هامش التآكل الأعلى كجزء من الواجب.
فحص التوافق	تحقق من القطر الخارجي، وسماكة الجدار، والتسامح، وملف الحلقة، وهندسة الحشية، وسلسلة المشبك معًا. “نفس الحجم الاسمي” لا يضمن قابلية تبادل الأجزاء الصحية.
التطبيقات النموذجية	منتجات الألبان، المشروبات، التخمير، الأطعمة السائلة، نقل المكونات، أنظمة الغذاء المجاورة للتكنولوجيا الحيوية، وواجهات المرافق/العملية ذات القابلية العالية للتنظيف.
تأثير التثبيت	مطابقة المعيار الصحيح تقلل من تركيب القسري، وتشكيل الدرجة الداخلية، وتلف الحشية، والارتباك في قطع الغيار المستقبلية.
تأثير الصيانة	تجعل عائلات الوصلات الموحدة استبدال الحشيات، ومراقبة المخزون، وتتبع التدقيق أسهل بكثير خلال عمر الخط.

من خلال البدء بالعملية الفعلية بدلاً من الكتالوج، تتجنب خطأ الشراء الشائع: الاختيار حسب السعر والحجم الاسمي أولاً، ثم اكتشاف لاحقاً أن عائلة التركيبات، أو مركب الحشية، أو الهندسة الداخلية لا تتطابق مع واقع التنظيف في المصنع.

تحديد المخاطر الصحية قبل اختيار نوع التركيبة

أين يبدأ التلوث عادةً

غالباً ما يبدأ التلوث في خطوط الغذاء عند نقاط الانتقال، والحشيات، وتفاصيل التدفق المنخفض—وليس في منتصف أنبوب مستقيم. لهذا السبب تستحق نقاط الوصلات اهتماماً أكبر مما يقدمه الكتالوج عادةً. في المصانع الحقيقية، المحفزات الرئيسية للتلوث أو فشل التنظيف حول التركيبات هي:

• الجسيمات—خبث اللحام، الصدأ، الشظايا المعدنية الدقيقة، أجزاء الحشيات التالفة، والحطام المتبقي في الخط بعد التصنيع أو الصيانة
• الماء والمكثفات—التصريف السيئ عند نقاط التفرع الأفقية، النقاط المنخفضة، أجسام الصمامات، أو قطع الأنابيب ذات الميل غير المناسب
• تسرب مواد التشحيم أو المرافق—خاصة حيث يتم إدخال الهواء المضغوط أو الغاز بالقرب من معدات ملامسة المنتج ولم تتم معالجته بشكل مناسب
• الكائنات الدقيقة وأفلام المخلفات - الأكثر شيوعًا حيث توجد مساحات ميتة، أو لحامات خشنة، أو أختام تالفة، أو مناطق ظل، أو ترطيب CIP غير مكتمل

نمط استكشاف الأخطاء وإصلاحها العملي هو: عندما يستمر نفس الاتصال في إظهار نتائج ATP إيجابية، أو نتائج ميكروبية إيجابية، أو احتفاظ بالرائحة بعد غسيل مقبول بخلاف ذلك، فإن السبب غالبًا ما يكون هندسة محلية، أو حالة الختم، أو اتجاه الصرف بدلاً من تركيز المنظف غير الكافي عبر المصنع بأكمله.

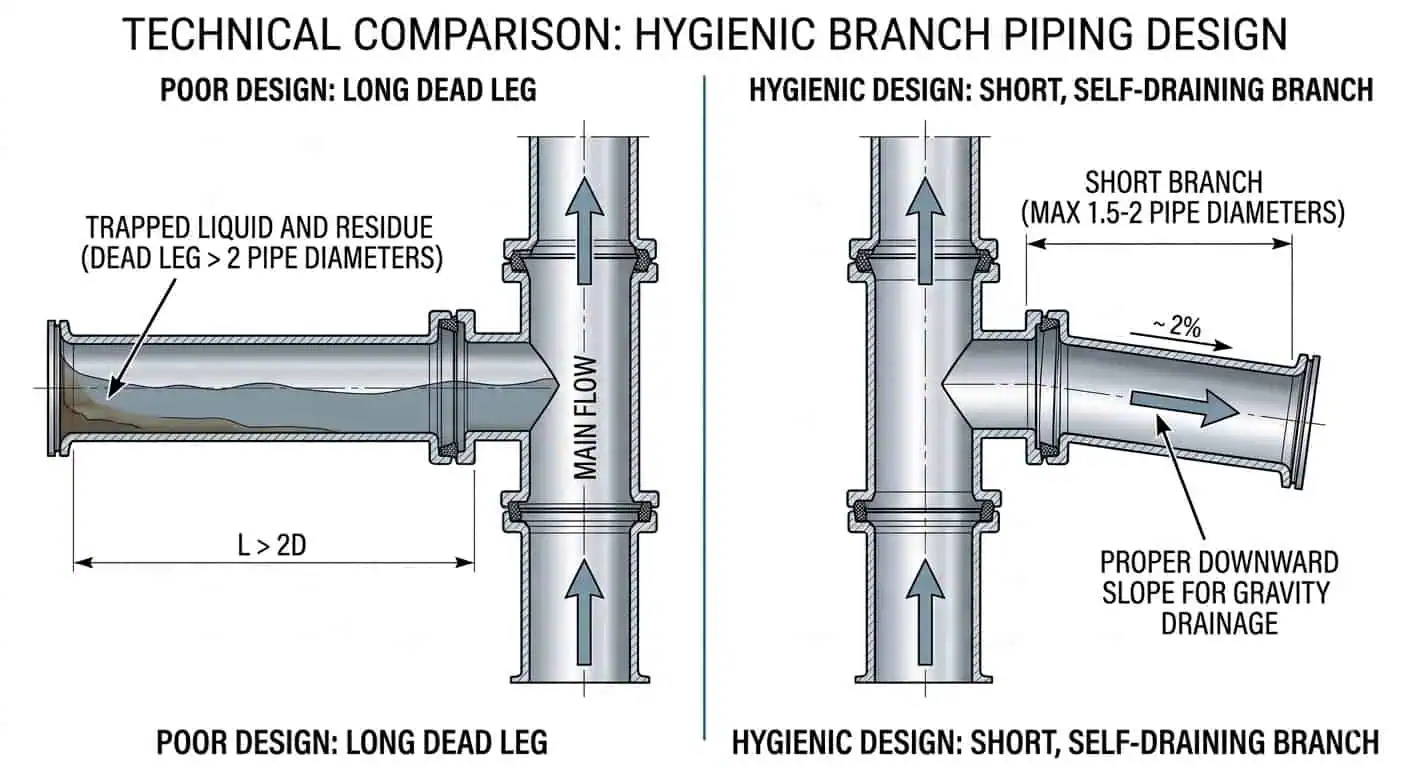

قابلية التنظيف وقابلية الصرف

قابلية التنظيف وقابلية الصرف هما عاملان تصميميان يفصلان بين التركيبات “ذات المظهر الغذائي” والتركيبات التي تتصرف فعليًا بشكل صحي في الخدمة. تحتاج إلى تركيبات مصممة لتقليل احتفاظ المخلفات ولتفريغها باستمرار بعد نقل المنتج وبعد CIP. ابحث عن هذه الميزات:

• تجنب الشقوق - يجب ألا تخلق وصلات تلامس المنتج جيوبًا ضيقة وراكدة حيث تبقى المخلفات على اتصال كيميائي ولكن يصعب شطفها
• أسطح داخلية ناعمة ومستمرة - يساعد تشطيب السطح فقط عندما يقترن بمحاذاة مستوية، ولحامات نظيفة، وأراضي أختام سليمة
• هندسة ذاتية الصرف - يجب أن تسمح الفروع، وأجسام الصمامات، واتجاه السبول بالصرف الكامل بدلاً من ترك بقايا من المنتج أو ماء الشطف
• تحولات مستديرة وبدون حواف داخلية حادة - تزيد الخطوات الداخلية المفاجئة من احتجاز المنتج ومناطق ظل التنظيف
• أختام وممرات عمود محكومة - يجب أن تختوم المطاطيات دون بثق، أو تمزق، أو ضغط زائد مزمن، لأن الأختام التالفة تصبح بسرعة نقاط ضعف صحية

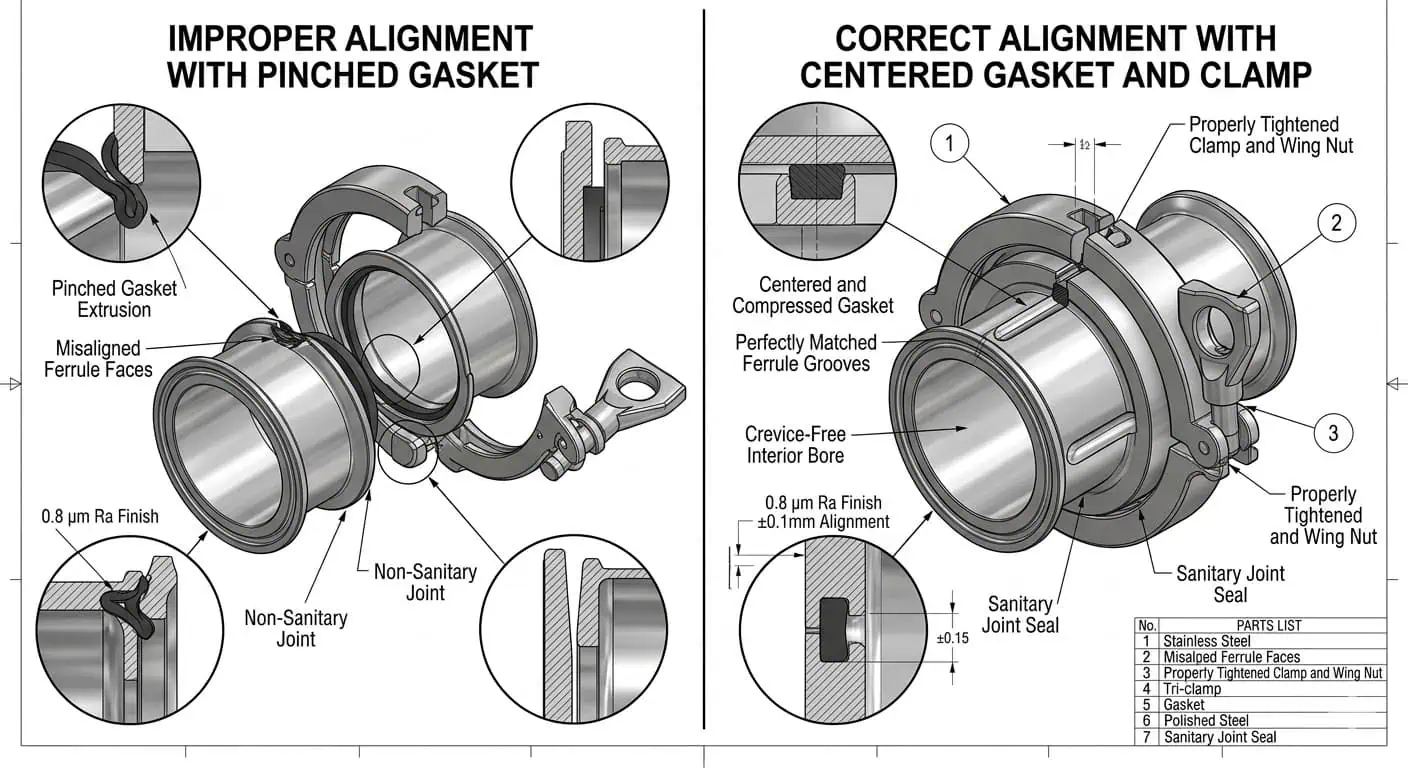

إحدى المشاكل الميدانية المتكررة هي مفاصل المشابك التي تبدو جيدة من الخارج ولكنها مُجمعة عبر حلقات معدنية غير متطابقة قليلاً. يقوم المشغلون بشد المشبك حتى يتوقف التسرب، ولكن الحلقة تُضغط بعد ذلك بشكل غير متساوٍ، مما يخلق حافة داخلية ويقصر عمر الختم. النتيجة قصيرة المدى هي خط جاف “يحتفظ بالضغط”. النتيجة طويلة المدى هي تنظيف أصعب، مكالمات تسرب متكررة، واستبدال مبكر للحلقة.

الاختيار القائم على المخاطر حسب حساسية المنتج

يجب أن تغير حساسية المنتج عتبة الاختيار لديك. ليس كل خط غذائي يحمل نفس العواقب الصحية إذا احتجز التركيب بقايا أو بدأ الختم في التدهور. منتجات الألبان منخفضة الحموضة، المشروبات عالية البروتين، أنظمة تبديل المواد المسببة للحساسية، مكونات تغذية الرضع، الواجهات المعقمة، والمنتجات الحساسة ميكروبيولوجيًا تستحق نهج اختيار أكثر تحفظًا من نقل المرافق منخفضة المخاطر أو الخدمة غير الحرجة قصيرة المدى. في الخطوط عالية المخاطر، يجب أن تفضل 316L حيث يبرر الكيمياء ذلك، وتقلل من المساحات الميتة للفروع، وتشدد على التحكم في اللحام والإنهاء، وتستخدم أنظمة توصيل أسهل في التفتيش والتوثيق. في الخطوط منخفضة المخاطر، قد يكون الحل الصحيح لا يزال توصيلاً أبسط—ولكن يجب أن يظل قابلاً للتنظيف والتصريف ومتوافقًا كيميائيًا مع العملية الفعلية.

الامتثال والمعايير للتركيبات الصحية

متطلبات سلامة الغذاء والتلامس مع الغذاء

يجب عليك اختيار التركيبات الصحية التي تلبي توقعات التصميم الصحي ومتطلبات مواد التلامس مع الغذاء تحت السوق الذي تخدمه. عمليًا، هذا يعني أنه يجب عليك التوقف عن استخدام لغة عامة مثل “تركيب معتمد من إدارة الغذاء والدواء” ما لم تتمكن من الإشارة إلى نطاق المادة أو المكون الدقيق. بالنسبة للتركيبات الصحية، النهج الصحيح هو التحقق من التجميع من خلال درجة المادة، إعلان المطاط، النهاية، جودة اللحام، ظروف الاستخدام المقصودة، وسجلات التتبع.

نوع المتطلبات	الوصف
معايير 3-A الصحية	معايير التصميم الصحي المستخدمة على نطاق واسع لمعدات الغذاء والألبان. مفيدة عندما يتوقع المعالج، المواصف، أو المنظم لغة تصميم 3-A أو نموذج معدات مغطى برمز 3-A.
FDA 21 CFR 117.40	يتطلب أن تكون الأسطح الملامسة للغذاء قابلة للتنظيف بشكل كافٍ، ومقاومة للتآكل عند ملامستها للغذاء، ومصنوعة من مواد غير سامة، وقادرة على تحمل التعرض المقصود للغذاء والتنظيف.
اللائحة الأوروبية (EC) رقم 1935/2004	يتطلب أن تتجنب المواد والمقالات الملامسة للغذاء الهجرة الضارة والتغيرات غير المقبولة في تكوين الغذاء أو خصائصه الحسية تحت ظروف الاستخدام العادية أو المتوقعة.

• يجب التحقق من ملاءمة التلامس مع الغذاء لسبيكة الجسم الفعلية، والمطاط الصناعي، والمقعد، وأي مادة مساعدة قد تلامس المنتج.
• يكون دليل الامتثال أقوى عندما يكون محددًا للمركب وظروف الاستخدام، خاصةً للأختام والحلقات.

نصيحة: في المشاريع الصحية، اطلب دليلًا على مستوى التجميع كلما أمكن—مادة الجسم، مركب الختم، حالة التشطيب، وإمكانية التتبع—وليس مجرد بيان عام منسوخ من تذييل الكتالوج.

معايير التصميم الصحي والممارسات المقبولة

تحتاج إلى فهم المعايير التي تحكم التصميم، والتي تحكم سلامة التلامس مع الغذاء، والتي تحكم أنظمة سلامة الغذاء في المصنع. هذه ليست قابلة للتبادل. بالنسبة لمعظم مشاريع الأغذية والمشروبات، تشمل المراجع الأساسية عادةً:

• معايير 3-A SSI لمعايير تصميم المعدات الصحية، وحيثما يتم تحديد ذلك، تفويض رمز 3-A مع التحقق من طرف ثالث
• مبادئ التصميم الصحي لـ EHEDG للمنهجية القائمة على المخاطر في التصميم الصحي وقابلية التنظيف
• إطار FDA CGMP / الضوابط الوقائية للصحة، والمصنع، والعملية، والالتزامات بمكافحة التلوث في الولايات المتحدة.

معايير نظام سلامة الغذاء مثل ISO 22000، وFSSC 22000، وBRCGS، أو IFS مهمة أيضًا، لكنها لا تحل محل الحاجة لاختيار هندسة تركيب تستنزف وتنظف فعليًا. المراجعة الوثائقية وHACCP لا تنقذ تصميم فرع ضعيف.

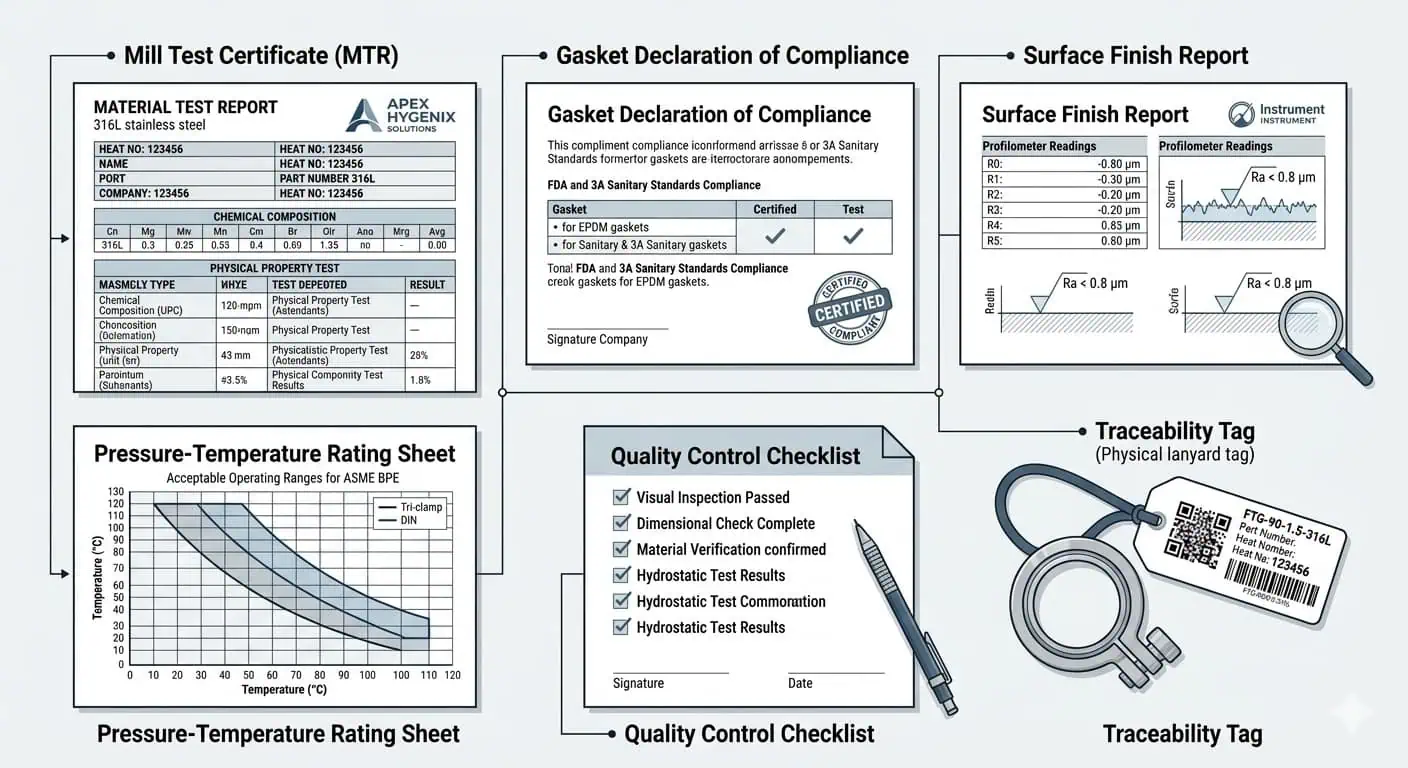

الشهادات والوثائق

يجب أن تعامل الوثائق كجزء من المواصفات الصحية، وليس كفكرة لاحقة بعد الشراء. للتركيبات والصمامات الحرجة الملامسة للغذاء، يجب تحديد الحد الأدنى لحزمة الوثائق المفيدة قبل إرسال طلب العطاء.

1. حدد أولاً عائلة المعيار المعمول بها ومتطلبات العميل—3-A، أو المواصفات الداخلية القائمة على EHEDG، أو توقعات FDA / الولايات المتحدة للملامسة الغذائية، أو متطلبات الاتحاد الأوروبي للملامسة الغذائية، أو معيار صحي محدد للمصنع.
2. تأكيد الأدلة المطلوبة للمكون الدقيق: شهادة المادة، إقرار الحشية، بيان التشطيب، بيانات الضغط-درجة الحرارة، سجل اللحام أو التخميل، وعلامة التتبع.
3. عندما تكون تغطية رمز 3-A مطلوبة، تحقق من أن نموذج المعدة الدقيق أو نطاق المكون مغطى فعليًا وليس مفترضًا بناءً على سمعة العلامة التجارية وحدها.
4. اطلب عينات من المستندات قبل الموافقة، بما في ذلك شهادات المصنع EN 10204 3.1 حيثما كان ذلك مناسبًا، إقرارات مادة الختم، وأي بيانات منتج ذات صلة بالقابلية للتنظيف.
5. تأكد من أن سلسلة المستندات يمكنها ربط التركيبة المثبتة بسجل الشراء، الدفعة، الحرارة، أو دفعة المكون أثناء التدقيق أو التحقيق في المنتج.

مشكلة تدقيق شائعة ليست أن التركيبة نفسها خاطئة، ولكن أن المصنع لا يستطيع إثبات ما تم تثبيته بعد الصيانة بسرعة. عندما يتم استبدال الحشية بمركب مشابه بصريًا ولكن مختلف، قد يظل الخطر الصحي مخفيًا حتى يظهر التورم، احتباس الرائحة، أو الهجوم الكيميائي أثناء الخدمة.

ملاحظة: للتركيبات الغذائية، السجلات الأكثر فائدة هي تلك التي تجيب على أربعة أسئلة فورًا: ما المادة، ما مركب الختم، ما حالة التشطيب، وما الدفعة أو الحرارة التي تم تثبيتها.

اختيار المواد والتصميم لمعالجة الأغذية

الصلب المقاوم للصدأ والمواد غير المعدنية

يجب عليك اختيار المواد التي تقاوم المنتج الفعلي، كيمياء التنظيف الفعلية، ونمط الصيانة الحقيقي للخط. فولاذ مقاوم للصدأ يبقى المادة القياسية لمعظم التركيبات الصحية، لكن الأداء الصحي يعتمد على أكثر من مجرد اسم الدرجة. حالة التشطيب، جودة اللحام، التخميل، تصميم الشقوق، ومركب الختم عادة ما تحدد ما إذا كان التركيب يبقى خاليًا من المشاكل في الخدمة.

اختيار المادة	التآكل / اعتبارات الخدمة	أفضل حالة استخدام
فولاذ مقاوم للصدأ 304L	شائع واقتصادي للعديد من مهام الطعام والمشروبات المحايدة، لكنه أقل تسامحًا حيث تكون الكلوريدات، المنظفات العدوانية، أو التعرض المستمر للشقوق جزءًا من الخدمة.	الخدمة الصحية العامة حيث تكون الكيمياء معتدلة وهامش التآكل مفهوم جيدًا.
فولاذ مقاوم للصدأ 316L	يفضل عادة حيث يُتوقع وجود منتج يحمل كلوريدات، ملح، تنظيف حمضي، أو هامش تآكل أعلى؛ كما يُحدد على نطاق واسع للبيئات الصحية الأكثر تطلبًا.	الألبان، المحلول الملحي، الصلصة، أنظمة المكونات، أنظمة التنظيف في المكان الأكثر عدوانية، والدوائر الصحية عالية المخاطر.

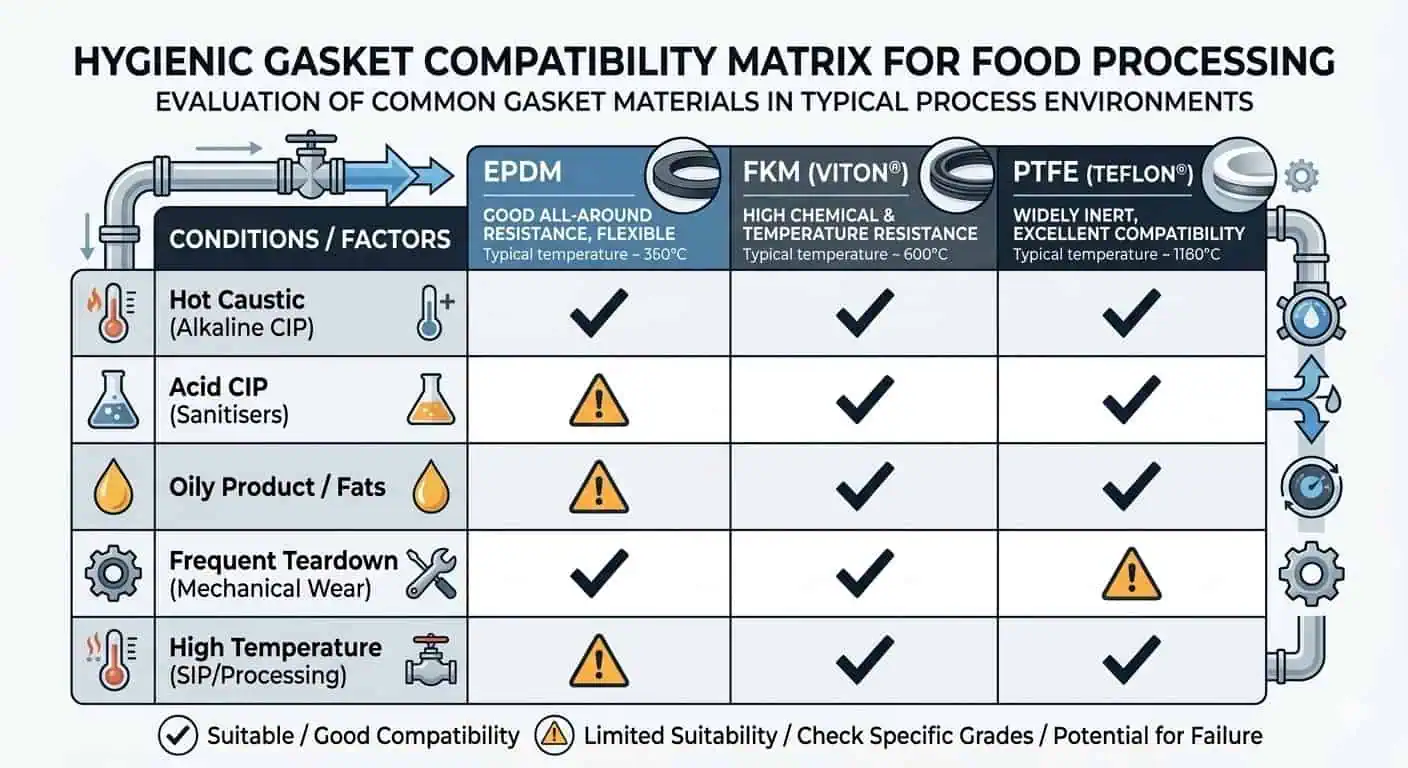

مواد الختم مثل EPDM، FKM، PTFE، أو غيرها	يعتمد الاختيار على درجة الحرارة، التعرض للدهون/الزيت، كيمياء المطهر، خطر ضغط الضبط، وما إذا كان يُتوقع تفكيك متكرر.	اختر بناءً على توافق المركب ونطاق التشغيل، وليس بناءً على العادة أو ما هو متوفر في المخزون.

في الممارسة العملية، يسبب اختيار السدادات مشاكل صحية تقريبًا بقدر اختيار المعدن. مثال شائع هو حشية مطاطية تتحمل المنتج ولكنها تنتفخ بعد دورات متكررة من القلويات الساخنة والأحماض. قد يظهر الفشل المرئي كتسرب في المشبك أو حشية “تتحرك” أثناء إعادة التجميع، لكن السبب الجذري هو التوافق الكيميائي بالإضافة إلى تاريخ الضغط.

قد ترى أيضًا مكونات سدادة مطلية بـ PTFE أو قائمة على PTFE تُستخدم حيث تكون المقاومة الكيميائية هي العامل المهيمن. يمكن أن يعمل ذلك بشكل جيد، لكن لا يزال يجب مراعاة مرونة السدادة، وسلوك الجلوس، والتعامل مع التجميع. السدادة المقاومة كيميائيًا التي لا تجلس بشكل موثوق في تجميع المشبك الفعلي ليست ترقية صحية.

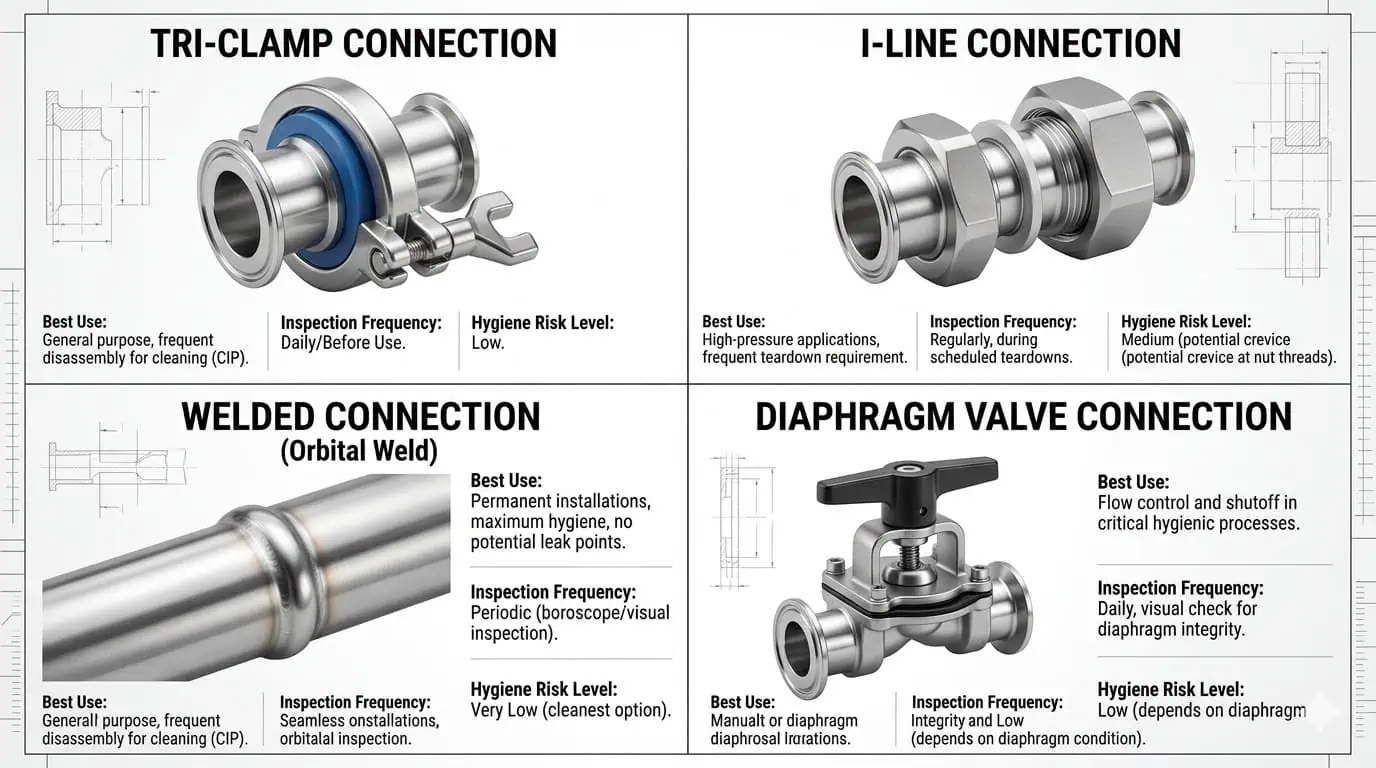

أنواع التجهيزات والصمامات الصحية

تحتاج إلى اختيار نوع التجهيز والصمام وفقًا لخطوة العملية، وتكرار الفحص، والعواقب الصحية للفشل. تشمل خيارات التوصيل والصمامات الصحية الأكثر شيوعًا:

• توصيلات Tri-clamp / المشبك: سريعة الفتح ومستخدمة على نطاق واسع. الأفضل حيث يهم الفحص واستبدال السدادة الروتيني، ولكن فقط عندما يكون محاذاة الحلقة، واختيار الحشية، وسلسلة المشبك صحيحة.
• توصيلات I-Line أو التوصيلات الميكانيكية الصحية الثقيلة: مفيدة حيث تكون هناك حاجة إلى متانة ميكانيكية أعلى، أو مقاومة للاهتزاز، أو قدرة على الضغط مقارنة بخدمة المشبك الخفيف.
• توصيلات صحية ملحومة: مفضلة حيث تريد أقل قدر من التفكيك وأقل عدد من الوصلات الميكانيكية، لكنها تتطلب تصنيعًا أقوى وانضباطًا بجودة منظار داخلي.
• صمامات الفراشة: شائعة الاستخدام للعزل التشغيلي في خطوط النظافة الغذائية وسهلة الصيانة نسبيًا، لكن تآكل المقعد وقابلية تصريف الجسم لا تزال مهمة.
• صمامات الكرة: يمكن أن تعمل في بعض مهام الغذاء، خاصةً حيث يكون الإغلاق مهمًا، لكن سلوك التجويف الداخلي وقابلية التنظيف يجب مراجعتهما بعناية للخدمة الصحية.
• صمامات الحجاب الحاجز: غالبًا ما تُفضل حيث تكون قابلية التنظيف، التعقيم، أو فصل المنتج أكثر أهمية.
• صمامات الفحص، صمامات العينات، وأجهزة التنفيس: ضرورية لحماية التدفق وأخذ العينات، لكنها غالبًا ما تخلق مساحات ميتة عندما لا يتم التحكم في طول الفرع وزاوية التثبيت.

يجب أن تتطابق كل صمام أو نوع تركيب مع سلوك المنتج، طريقة التنظيف، تكرار الفتح، وعواقب البقايا الداخلية. التركيب الذي يكون تقنيًا صحيًا لكنه صعب التفتيش غالبًا ما يصبح نقطة عمياء في الصيانة.

ميزات التصميم الصحي

يجب أن تعطي الأولوية لتفاصيل التصميم التي تؤثر مباشرة على احتباس البقايا، وصول التفتيش، وموثوقية الختم. يسلط الجدول أدناه الضوء على ميزات التصميم الأكثر أهمية في التشغيل اليومي:

الميزة	الوصف
قابلية الصرف	يجب أن تفرغ الاتصالات، الفروع، وأجسام الصمامات بشكل متسق بعد الإنتاج وبعد التنظيف في المكان. حجم الكعب المتبقي هو خطر تلوث متكرر.
التحكم في الشقوق واللحامات	المحاذاة المستوية، اللحامات الصحية ذات الاختراق الكامل، والخطوات الداخلية الدنيا تقلل من احتباس الرواسب بشكل أكثر فعالية من التلميع الذي يقتصر على المظهر فقط.
التحكم في السدادات	الملف الصحيح للجوان، المركب، والضغط يمنع الانبثاق، التمزق، وإعادة العمل المزمنة في مفاصل المشابك.

المتطلبات الأساسية لكل صمام وتركيبة صحية:

• يجب أن تكون التجميعات ذات تصريف ذاتي أو موجهة عمداً بحيث لا يركد المنتج وماء الشطف.
• يجب أن تبقى أسطح التلامس مع المنتج ناعمة، مستمرة، وخالية من الحفر، الطيات، الأكتاف الحادة، وسوء المحاذاة.
• يجب أن تكون مواد البناء مناسبة للتلامس مع الغذاء وقادرة على تحمل التعرض للمنتج والتنظيف دون أن تصبح مصدراً للتلوث.

نصيحة: أفضل تركيبة صحية ليست تلك التي تحمل أكبر عدد من الشهادات في الكتيب. بل هي التي لا تزال هندستها، مادتها، سداداتها، وحالة لحاماتها تنظف بموثوقية بعد دورات الإنتاج والصيانة المتكررة.

الأداء، التثبيت، والصيانة

تصنيفات الضغط ودرجة الحرارة

يجب اختيار التركيبات والصمامات الغذائية بناءً على مجموعة الضغط-درجة الحرارة-الاستخدام الفعلية، وليس بناءً على قيمة ضغط رئيسية واحدة فقط. تختلف التصنيفات المنشورة حسب عائلة التوصيل، والحجم، ونوع المشبك، ومادة الحشية، ومحاذاة الحلقة، وعزم التجميع، ودرجة الحرارة. لهذا السبب لا يمكن استخدام جداول فئة الفلنجات كبديل لبيانات التركيبات الغذائية، ولا يمكن استخدام سلسلة مشبك واحدة كقاعدة عالمية لجميع التوصيلات الغذائية.

يمكنك استخدام جداول ضغط المشابك الغذائية المنشورة كتوضيح عملي لمدى اختلاف التصنيفات حتى داخل عائلات المشابك الغذائية:

مثال المشبك المنشور	تصنيف الضغط عند 70°F	تصنيف الضغط عند 250°F
مشبك غذائي ثقيل، 1″–1 1/2″	500 psi	300 رطل/بوصة مربعة
مشبك غذائي عالي الضغط، 1″–1 1/2″	1000 رطل لكل بوصة مربعة	800 رطل لكل بوصة مربعة
مشبك غذائي ثقيل، 4″	300 رطل/بوصة مربعة	150 رطل لكل بوصة مربعة
مشبك غذائي عالي الضغط، 4″	800 رطل لكل بوصة مربعة	600 رطل لكل بوصة مربعة

لصمامات وتركيبات ثلاثية المشبك، تحقق دائمًا من تصنيف الاتصال المجمع بالكامل—الحلقات، الحشية، المشبك، ودرجة الحرارة—وليس فقط مادة الجسم. في استكشاف الأخطاء وإصلاحها الحقيقي، غالبًا ما يعني “فشل التركيب عند ضغط منخفض” أن المفصل تم تجميعه بشكل خاطئ، أو تم ضغطه بشكل مفرط، أو تم تشغيله خارج الافتراضات المنشورة للتجميع.

روتينات التنظيف والصيانة

تحتاج إلى روتين صيانة يعتمد على المخاطر الصحية وتكرار الفتح، وليس تقويمًا ميكانيكيًا عامًا. يُجنب الفحص الدوري تراكم الرواسب، وتدهور الأختام، وتحول مشاكل الهندسة غير الملحوظة إلى أحداث تلوث. تبدو الروتين العملي كالتالي:

التكرار	مهام الصيانة
في كل تغيير / في كل حدث فتح	افحص جوانات ملامسة المنتج، وأوجه الحلقات، وأسطح الأختام المرئية؛ أزل الأختام التالفة؛ تأكد من عدم بقاء أي بقايا، أو خدوش، أو اختلال قبل إعادة التجميع.
أسبوعيًا أو بناءً على تقييم المخاطر	افحص نقاط التسرب المزمنة، وحالة المشابك، والأجهزة الخارجية الملولبة، ومقاعد الصمامات، ونقاط العينة؛ راجع ما إذا كانت أي منطقة تحتفظ بشكل متكرر بالمنتج أو ماء الشطف.
فحص عميق دوري	افتح تجميعات حرجة ممثلة، وافحص للتآكل، وتغير لون اللحام، والخشونة، وضغط الضبط، وتراكم المعادن، وأدلة على تصريف غير كامل؛ تحقق من مطابقة قطع الغيار للمركب والحجم المعتمدين.

يجب اختيار الصمامات والتجهيزات التي يمكن فحصها دون تحويل كل حدث صيانة إلى تأخير في الإنتاج. غالبًا ما يصبح التصميم النظري القابل للتنظيف ولكن نادرًا ما يُفتح عمليًا نفس نوع المخاطر الصحية الخفية كفرع مصمم بشكل سيئ.

الجدوى العملية للتركيب

يجب تركيب التركيبات الصحية بشكل صحيح وإلا ستُبنى مخاطر التلوث في الخط من اليوم الأول. تشمل أخطاء التركيب الشائعة: حلقات التثبيت المسحوبة معًا بقوة المشبك، والفروع المثبتة دون توجه صديق للتصريف، والأنابيب غير المدعومة التي تشوه أجسام الصمامات، واللحامات الداخلية التي لم يتم فحصها بعد التصنيع. عالج هذه المشكلات باستخدام أفضل الممارسات التالية:

• درّب المثبتين على محاذاة حلقات التثبيت قبل الإغلاق بدلاً من استخدام المشبك لإجبار المكونات على الوضع.
• صمم نقاط التفرع والأجهزة وصمامات العينة لتقليل المناطق الراكدة وتحسين التصريف.
• استخدم درجة المادة الصحية المحددة ولا تخلط عائلات معايير الأنابيب/التركيبات إلا إذا تم التحقق من التوافق من حيث الأبعاد.
• اختر التجميعات التي يمكن فتحها وتنظيفها وإعادة تجميعها بشكل متكرر دون إتلاف ختم ملامسة المنتج.
• للدوائر الحرجة، تحقق من قابلية التنظيف من خلال مراجعة هندسة الفرع وقابلية التصريف وتغطية CIP، وحيثما يكون مبررًا، اختبار التحدي أو مراجعة تصميم صحي أكثر تفصيلاً.

نصيحة: التسرب عند مشبك صحي بعد بدء التشغيل غالبًا ما يكون إشارة تركيب، وليس مجرد مشكلة حشية. تحقق من محاذاة حلقة التثبيت، وجلوس الختم، وسلسلة المشبك، وما إذا كان المفصل مغلقًا تحت إجهاد الأنابيب.

عند التعامل مع هذه التفاصيل بشكل جيد، تدعم التركيبات الصحية التنظيف المستقر والصيانة الأسرع وعدد أقل من الانحرافات المتكررة. وعند تجاهلها، يمكن أن يصبح نفس الاتصال نقطة ضعف دائمة في خط مصمم جيدًا بخلاف ذلك.

كيفية اختيار مورد وصلات غذائية

سمعة المورد والدعم الفني

يجب أن تختار موردًا يمكنه الإجابة على الأسئلة الغذائية بالرسومات والتفاوتات والسجلات - وليس فقط بورقة مبيعات. المورد الكفء يفهم سبب أهمية ضغط الختم، وتشطيب اللحام الداخلي، والتحكم البعدي، وإمكانية التتبع في خدمات الطعام. عند تقييم الموردين، استخدم المعايير التالية:

المعايير	الوصف
القدرة الفنية	يجب أن يفهم المورد المعايير الغذائية، والتفاوتات، وإمكانية اللحام، واختيار الختم، وحدود الضغط ودرجة الحرارة لعائلة التوصيل المحددة المقدمة.
أنظمة الجودة	تحتاج إلى وثائق خاضعة للرقابة، وإمكانية تتبع الدفعة، ومعالجة الانحرافات، وطريقة متسقة لتحديد المراجعات والمواد المعتمدة.
الدعم التنظيمي والغذائي	يجب أن يكون المورد قادرًا على شرح ما تغطيه المعايير، وما تغطيه الإعلانات، وما لا يزال يجب التحقق منه على مستوى التجميع أو التطبيق.

يجب عليك الاستمرار في طلب المراجع من مشاريع صحية مماثلة، ولكن اجعل المراجع تقنية. اسأل عن كيفية تعامل المورد مع تشطيب اللحام، وإمكانية تتبع المواد، وتوافق الأختام، ومراقبة قطع الغيار في تطبيقات الأغذية والمشروبات المماثلة. هذا يخبرك بأكثر بكثير من قائمة عملاء عامة.

شهادات المورد وإمكانية التتبع

يجب عليك التحقق من وثائق المورد وإمكانية التتبع قبل الموافقة، خاصةً لتركيبات ملامسة المنتج والأختام البديلة. إمكانية التتبع ليست فقط للتسليم الأولي. يجب أن تظل فعالة بعد الصيانة، وتغيير الحلقات، واستبدال الأجزاء. راجع أنواع الأدلة التالية:

نوع الدليل	الوصف
شهادات المواد	اطلب شهادات اختبار المطاحن EN 10204 3.1 أو أدلة تتبع مكافئة للمكونات الحرجة من الفولاذ المقاوم للصدأ حيث يتطلب نطاق المشروع ذلك.
إعلانات الأختام وملامسة الأغذية	يجب على المورد تحديد مركب الحلقة أو المقعد الدقيق، وليس مجرد “غذائي” كمطالبة غامضة.
سجلات السطح والتصنيع	عندما يكون التشطيب، جودة اللحام، التطهير، أو التصنيع الخاص مهمًا، اسأل عن الأدلة المتاحة وكيفية ربطها بالمكون المُسلم.
بيانات الضغط ودرجة الحرارة	تحتاج إلى بيانات المنتج لنوع التوصيل الفعلي، الحجم، السدادة، ونطاق درجة الحرارة—وليس مخططًا مستعارًا من سلسلة مختلفة.
قدرة الاستجابة للتتبع	يجب أن يكون المورد قادرًا على ربط قطعة التركيب أو دفعة السدادة المُسلمة بالمستندات المصدرية دون تخمين.

يجب أيضًا تأكيد كيفية التحكم في قطع الغيار. تبدأ العديد من الانحرافات الصحية عندما يتم صيانة تجميع أصلي صحيح لاحقًا باستخدام حشية، مقعد، أو مشبك بديل غير موثق. المورد الذي يدعم الخدمة الصحية جيدًا سيفهم أن مسار قطع الغيار هو جزء من مسار سلامة الغذاء.

قائمة مراجعة عملية لاختيار التركيبات الصحية

أسئلة للإجابة عليها قبل طلب عرض سعر

قبل أن اطلب عرض سعر, ، حدد ظروف العملية التي تحدد بالفعل اختيار المعدات الصحية. استخدم هذه القائمة المرجعية لتوجيه مناقشتك الفنية الأولى:

• ما الذي يتدفق بالضبط عبر الخط، وما الذي ينظف الخط؟
  يجب عليك تحديد كيمياء المنتج، اللزوجة، المواد الصلبة، حالة المواد المسببة للحساسية، وملف المواد الكيميائية ودرجة الحرارة الكامل للتنظيف في المكان/التعقيم بالبخار.
• أي عائلة معايير صحية يجب أن تتطابق معها التركيبة؟
  تحتاج إلى تأكيد ما إذا كان الخط مبنيًا حول BS 4825، عائلات أنابيب ومشابك صحية EN/DIN، توقعات 3-A، أو معيار محدد للمصنع.
• ما هي حدود التشغيل الحقيقية؟
  يجب عليك تقديم ضغط التصميم، متطلبات الفراغ، درجة حرارة التشغيل، درجة حرارة التنظيف، وما إذا كان هناك صدمة، نبض، أو اهتزاز موجود.
• كم مرة سيتم فتح الوصلة؟
  تؤثر الإجابة على ما إذا كانت راحة الفصل السريع أو نهج اللحام الأكثر ديمومة أفضل لنموذج النظافة والصيانة الخاص بك.
• ما هي حزمة المستندات المطلوبة مع التسليم؟
  يجب عليك تحديد إمكانية تتبع المواد، وإقرارات الأختام، ومعلومات التشطيب، وبيانات التصنيف، وأي وثائق خاصة بالجودة قبل الطلب.

نصيحة: تكون طلبات العروض الأكثر وضوحًا للموصلات الصحية تصف الوسط، وكيمياء التنظيف، والحدود التشغيلية، والمعيار الاتصالي، والمستندات المطلوبة في الصفحة الأولى—وليس بعد أن يكون المورد قد قدم عرضًا بالفعل للسلسلة الخاطئة.

أسئلة يجب طرحها قبل الموافقة النهائية

قبل أن توافق على أي موصل صحي للاستخدام في الإنتاج، تأكد من أن التجميع المثبت يتطابق مع الواجب الصحي المقصود. اسأل هذه الأسئلة:

1. هل تتطابق مادة الجسم، ومركب الختم، والمعيار الاتصالي مع المواصفات المعتمدة؟
   يجب عليك تأكيد ما تم تركيبه فعليًا، وليس ما تم تقديم عرضه في الأصل.
2. هل تم محاذاة الحلقات، والفروع، واللحامات وقابلة للتصريف في الحالة كما تم بناؤها؟
   تحتاج إلى فحص التركيب الحقيقي لأن المكونات الجيدة يمكن أن تخلق هندسة صحية سيئة.
3. هل قدم المورد معلومات الضغط-درجة الحرارة الصحيحة لهذا التجميع بالضبط؟
   يجب عليك تأكيد التصنيف حسب الحجم، السلسلة، الحشية، ودرجة الحرارة—وليس حسب عائلة الكتالوج وحدها.
4. هل يمكن للمصنع تتبع هذا التركيب وأختامه البديلة إلى الوثائق الداعمة؟
   أنت بحاجة إلى سجلات لا تزال تعمل بعد التشغيل والصيانة المستقبلية.
5. هل تمت مراجعة الخط للبحث عن نقاط الضعف الصحية المحتملة مثل المساحات الميتة، والصرف السيئ، والمفاصل التي تُفتح بشكل متكرر؟
   أنت تريد تحديد حالات فشل التنظيف قبل أن يقوم الانحراف الأول بذلك نيابةً عنك.

ملاحظة: يجب أن يغلق الموافقة النهائية كل من الحلقة التقنية وحلقة التتبع. إذا لم تتمكن من إثبات ماهية التركيب، وما هو الختم الموجود فيه، وكيف يجب تنظيفه، فإن الموافقة غير مكتملة.

يجب أن تبدأ دائمًا بالعملية الفعلية، ثم تراجع المخاطر الصحية، نطاق الامتثال، ملاءمة المواد، قابلية التنظيف، حدود الضغط ودرجة الحرارة، وعملية التثبيت. اختيار التركيبات الصحية لا يتعلق بشراء جزء مصقول يحمل علامة تجارية مألوفة. إنه يتعلق بمطابقة الهندسة، المادة، الختم، والوثائق مع الخط الحقيقي. قبل أن تطلب عروض أسعار أو توافق على التركيبات، راجع الأخطاء الشائعة أدناه:

خطأ	التأثير
افتراض أن جميع التركيبات “الغذائية” من نفس الحجم قابلة للتبادل	عدم تطابق الأبعاد، مشاكل الإحكام، والارتباك في قطع الغيار
تجاهل توافق مركب الجوانات	التورم، التسرب، احتباس الروائح، وقصر عمر الإحكام
تركيب الفروع أو الصمامات دون التحقق من الصرف	احتباس الرواسب، عدم اتساق التنظيف في المكان (CIP)، وزيادة المخاطر الميكروبية
استخدام بيانات ضغط الكتالوج من سلسلة التوصيل الخاطئة	افتراضات خدمة غير آمنة وإخفاقات بدء تشغيل يمكن تجنبها
معاملة الوثائق على أنها اختيارية	دفاع تدقيق ضعيف وضعف إمكانية التتبع بعد الصيانة

العمل مع الموردين الذين يمكنهم دعم كل من الأجهزة وسلسلة الأدلة. في الأنظمة الصحية، يكون التركيب موثوقًا به فقط بقدر موثوقية الهندسة، والإحكام، والسجلات التي تدعمه.

الأسئلة الشائعة

ما هو العامل الأكثر أهمية عند اختيار التركيبات الصحية؟

يجب أن تتطابق التركيبة مع المنتج الفعلي، وكيمياء التنظيف، وهندسة الخط.
الحجم الاسمي وحده لا يكفي. راجع حساسية المنتج، والتعرض للتنظيف في المكان/التعقيم في المكان، ومركب الختم، وقابلية التصريف، والمعيار الصحي المعمول به قبل الموافقة.

كيف أضمن سهولة تنظيف التركيبات؟

اختر التركيبات ذات الانتقالات الداخلية الناعمة، والمساحات الميتة الدنيا، والتصريف الموثوق.
افحص أيضًا جودة اللحام، ومحاذاة الحلقة، وحالة الختم. إن التشطيب الناعم للكتالوج لا يساعد كثيرًا إذا أنشأ المفصل المثبت جيبًا أو درجة داخلية.

لماذا تعتبر الوثائق مهمة للتركيبات الصحية؟

تثبت الوثائق ما تم تركيبه فعليًا وتساعد في الحفاظ على إمكانية التتبع بعد الصيانة.
تحتاج إلى شهادات المواد حيثما يلزم، وإعلانات الختم، وبيانات التصنيف، وسجلات تربط الأجزاء المثبتة بالمواصفات المعتمدة. بدون هذا المسار، تصبح عمليات التدقيق وتحقيقات الانحراف أكثر صعوبة.

هل يمكنني استخدام نفس التركيبات لجميع تطبيقات الأغذية والمشروبات؟

لا، يجب عليك اختيار التركيبات وفقًا لعملية محددة، ومخاطر النظافة، ونظام التنظيف.
تغير المنتجات المختلفة وعوامل التنظيف مخاطر التآكل، وعمر الختم، وقابلية التنظيف. قد يكون التركيب الذي يعمل جيدًا على خط مشروبات واحد خيارًا خاطئًا لمنتجات الألبان، أو الصلصات، أو تبديل المواد المسببة للحساسية، أو واجبات التنظيف ذات درجات الحرارة الأعلى.

هل 304L كافية، أم يجب استخدام 316L للتركيبات الصحية؟

غالبًا ما يكون الفولاذ المقاوم للصدأ 304L مقبولًا للخدمات الصحية المعتدلة، لكن الفولاذ المقاوم للصدأ 316L هو الخيار الأكثر أمانًا عادةً عند وجود كلوريدات، أو تنظيف عدواني، أو هامش تآكل أعلى.
يعتمد الاختيار الصحيح على المنتج الفعلي، وكيمياء التنظيف في المكان (CIP)، ودرجة الحرارة، والتعرض للشقوق، ومواصفات العميل. يجب تأكيد اختيار الدرجة مع نطاق الخدمة الحقيقي، وليس نسخها من خط آخر.

{ “@context”: “https://schema.org”, “@type”: “FAQPage”, “mainEntity”: [ { “@type”: “Question”, “name”: “What is the most important factor when selecting hygienic fittings?”, “acceptedAnswer”: { “@type”: “Answer”, “text”: “You must match the fitting to the real product, cleaning chemistry, and line geometry. Nominal size alone is not enough. Review product sensitivity, CIP/SIP exposure, seal compound, drainability, and the applicable hygienic standard before approval.” } }, { “@type”: “Question”, “name”: “How do I ensure fittings are easy to clean?”, “acceptedAnswer”: { “@type”: “Answer”, “text”: “Choose fittings with smooth internal transitions, minimal dead spaces, and reliable drainage. Also inspect weld quality, ferrule alignment, and seal condition. A smooth catalog finish does not help much if the installed joint creates a pocket or internal step.” } }, { “@type”: “Question”, “name”: “Why is documentation important for hygienic fittings?”, “acceptedAnswer”: { “@type”: “Answer”, “text”: “Documentation proves what was actually installed and helps preserve traceability after maintenance. You need material certificates where required, seal declarations, rating data, and records that connect installed parts to approved specifications. Without that trail, audits and deviation investigations become much harder.” } }, { “@type”: “Question”, “name”: “Can I use the same fittings for all food and beverage applications?”, “acceptedAnswer”: { “@type”: “Answer”, “text”: “No. You must select fittings according to the specific process, hygiene risk, and cleaning regime. Different products and cleaning agents change corrosion risk, seal life, and cleanability. A fitting that works well on one beverage line may be the wrong choice for dairy, sauce, allergen changeover, or higher-temperature cleaning duty.” } }, { “@type”: “Question”, “name”: “Is 304L enough, or should I use 316L for hygienic fittings?”, “acceptedAnswer”: { “@type”: “Answer”, “text”: “304L is often acceptable for moderate hygienic service, but 316L is usually the safer choice when chlorides, aggressive cleaning, or a higher corrosion margin are involved. The correct choice depends on the actual product, CIP chemistry, temperature, crevice exposure, and customer specification. Grade selection should be confirmed with the real service envelope, not copied from another line.” } } ] }
