ما هي الفلنجة؟ أنواعها، أوجهها، موادها، معاييرها، ودليل الاختيار

الفلنجة هي واجهة وصلة مثبتة بالبراغي تُستخدم لربط الأنابيب والصمامات والمضخات والمعدات عن طريق تحويل القوة المسبقة للبرغي إلى إجهاد تثبيت الحشية للتحكم في التسرب. في العمل العملي بالمصانع، نادرًا ما يكون “الفلنجة” هي سبب الفشل بحد ذاتها. يمكن عادةً تتبع التسرب إلى حالة السطح + اختيار الحشية + التحكم في حمل البرغي + المحاذاة. في المشاريع الحديثة، تظل الفلنجات أساسية لأن المعايير الأبعادية العالمية ومواصفات المواد تجعل الوصلة قابلة للتنبؤ عند تجميعها بشكل صحيح.

إذا كنت بحاجة إلى إجابة هندسية سريعة قبل قراءة الدليل الكامل:

• ابدأ من ظروف التصميم: الضغط ودرجة الحرارة وكيمياء الوسط تحدد المعيار ونوع الوجه وعائلة الجوانب ودرجة التربيط.
• طابق معيار النظام من البداية إلى النهاية: أنظمة الفئات ASME / ANSI ليست قابلة للتبادل من حيث الأبعاد مع أنظمة DIN / EN PN بدون محولات.
• افترض أن عمر الوصلة أو فشلها يعتمد على تحكم حمل البرغي: عزم الشد هو مجرد وسيط؛ تشتت الاحتكاك وتسلسل الشد الضعيف يخلقان إجهادًا غير متساوٍ للحشية ومسارات تسرب.
• لا تسحب الأنابيب غير المحاذاة معاً باستخدام المسامير: عدم المحاذاة يحمل الوصلة ويخفف القوة المسبقة للبرغي بعد الدورات الحرارية.

فحص الأولوية	ما يجب التأكيد عليه	لماذا يهم
مطابقة المعيار	ASME B16.5 / B16.47 مقابل EN / DIN / JIS / AWWA	يمنع عدم تطابق ثقوب البراغي والتجميع القسري
مطابقة السطح + الحشية	FF / RF / RTJ مع عائلة الحشية الصحيحة	يتحكم في إجهاد الجلوس ومقاومة التسرب
التحكم في التربيط	درجة البرغي، حالة التزييف، تسلسل الشد المرحلي	يقلل من تشتت الحمل المسبق وتسربات التكرار
المحاذاة + الدعم	تركيب طبيعي، لا إجهاد أنابيب خارجي عند الوصلة	يحافظ على إجهاد الحشية بعد بدء التشغيل والدورات الحرارية

واقع الميدان: إذا استمرت الفلنجة في التسرب، عالجها كمشكلة في نظام الوصلة. ابدأ بتلف الوجه والمحاذاة، ثم نوع الجوانب وحالة البراغي، ثم طريقة الشد. استبدال الجوانب بشكل متكرر دون تصحيح السبب الجذري يهدر وقت التوقف فقط.

تمت المراجعة للوضوح الهندسي: هذه الصفحة مكتوبة كمركز عملي لأساسيات الفلنجات، الاختيار الميداني، وحل المشكلات. تم تصميمها لمساعدة المهندسين والمشترين ومخططي الصيانة وفرق المشاريع في اختيار منطق الفلنجة الصحيح قبل الالتزام بتفاصيل المنتج.

• نظرة عامة على الفلنجات: الأساسيات
• هيكل الفلنجة وطرق التوصيل
• دليل مفصل لأنواع الفلنجات
• أنواع أوجه الفلنجات
• اختيار مواد الفلنجات
• المعايير والتصنيفات
• الأبعاد والقياس
• الجوانات، الصواميل، والبراغي
• التصنيع ومراقبة الجودة
• كيفية اختيار الفلنجة المناسبة
• الأسئلة الشائعة

نظرة عامة على الفلنجات: الأساسيات

ما هي الفلنجات؟

ببساطة، الفلنجات هي واجهات على شكل قرص تُنشئ حدود ضغط قابلة للفصل بين مكونين. على عكس اللحام الدائم، فإن وصلة الفلنجة قابلة للصيانة: يمكن فتحها للتفتيش أو التنظيف أو استبدال المكونات. يتم إغلاق الوصلة لأن الحمل المسبق للبراغي يضغط الجوانة ضد وجهي الفلنجة. وهذا يعني أن أداء الإغلاق يعتمد على:

• حالة السطح: الخدوش، الخدوش الشعاعية عبر منطقة الجلوس، أو التآكل النُقَري تُنشئ مسارات تسريب.
• عائلة الحشية والسُمك: يجب أن تتطابق الجوانة مع نوع الوجه والخدمة.
• تحميل البرغي المُتحكم به: الحمل المسبق غير المتساوي يشوه وجهي الفلنجة ويخلق ضغطًا غير كافٍ محليًا.
• المحاذاة والدعم: يمكن أن تؤدي أحمال الأنابيب إلى إرخاء الحمل المسبق للبراغي بعد الدورات الحرارية.

إذا كنت تريد نظرة عامة سريعة ووظيفية مرتبطة بقرارات المصنع، انظر: ما هي وظيفة الفلنجة وكيف تعمل.

التاريخ والتطور

أصبحت الفلنجات موثوقة عندما جعل التوحيد القياسي الأبعاد والمواد قابلة للتنبؤ - وعندما نضجت ممارسات الجوانات والتثبيت بالمسامير. ذلك مهم لأن أعمال الفلنجات المبكرة كانت غالبًا خاصة بالمورد وصعبة الإصلاح بشكل متسق. غيرت أنظمة الفلنجات الموحدة ذلك من خلال جعل قابلية التبادل وتخطيط الصيانة أكثر موثوقية بكثير.

1. كانت الفلنجات المبكرة تفتقر إلى التوحيد القياسي، لذا اختلفت أنماط البراغي وتفاصيل الوجه بين الموردين.
2. حسّن التطور الصناعي جودة الفلنجات المُطروقة ومواد الجوانات، مما رفع الضغط ودرجة الحرارة المسموح بهما.
3. جعلت المعايير من منتصف القرن العشرين من ASME وAPI والهيئات ذات الصلة أبعاد ودرجات الفلنجات أكثر اتساقًا.
4. تستفيد المصانع الحديثة من سبائك مصممة لمقاومة التآكل، وفحص أفضل، وأدوات معايرة، وإجراءات شد موثقة.

لماذا تهم الفلنجات في الصناعة الحديثة

الفلنجات حاسمة لأنها توفر ختمًا مضبوطًا وقابلًا للفحص عند واجهات المعدات. في أعمال الصيانة الفعلية، يتم اختيار الفلنجات ليس فقط للضغط ودرجة الحرارة، ولكن أيضًا لعدد المرات المتوقع فتح الوصلة فيها وما يحدث إذا تسربت.

• اتصالات آمنة: نمط برغي قابل للتنبؤ + منطقة جلوس الحشية = تجميع قابل للتكرار عند تنفيذه بشكل صحيح.
• تسكير موثوق: مزيج الوجه الصحيح / الجوانة / التثبيت بالمسامير ضروري للوسائط الخطرة وخدمة البخار.
• سهولة الوصول للصيانة: يمكنك عزل وفتق الوصلات دون قطع الأنابيب، مما يقلل نطاق التوقف.
• تفكيك غير مدمر: التفتيش والاستبدال دون عمل ساخن.
• القدرة على التكيف: أنواع الفلنجات المختلفة تتعامل مع الاهتزازات، والتدرجات الحرارية، والأحمال الدورية بشكل مختلف.
• الامتثال التنظيمي: المعايير المعترف بها وممارسات التجميع الموثقة تحسن قابلية التدقيق.

• مصانع البتروكيماويات والمصافي
• أنظمة توليد الطاقة
• مرافق المياه ومياه الصرف الصحي
• مصانع الأغذية والمشروبات والأدوية
• البنية التحتية البحرية والبحرية والمرافق

ملف حالة: أظهر خط مياه التبريد تسربًا مستمرًا بعد كل تغيير للجوان. السبب: كانت وجوه الفلنجة تحتوي على خدوش شعاعية من الكشط العدواني، ولم يتمكن الجوان من سد الأخاديد. الحل: إعادة تشغيل الوجه لتحقيق النهاية الصحيحة، واستبدال الجوان بالسماكة الصحيحة، وإعادة الشد وفقًا للنمط المتقاطع الموثق. لم يكن الجوان نفسه هو السبب الجذري الحقيقي.

هيكل الفلنجة وطرق التوصيل

تصميم فلنجة أساسي

يشمل تصميم الفلنجة الصناعية القياسي وجه الختم، والفتحة الداخلية، وثقوب البراغي، ودائرة البراغي، وحيثما ينطبق ذلك، محور أو عنق يدير نقل الإجهاد. هذه التفاصيل مهمة لأن إذا لم تتطابق الهندسة مع المعيار، لا يمكنك ضمان محاذاة الربط بالبراغي، أو منطقة جلوس الحشية، أو سلوك تصنيف الضغط-درجة الحرارة. بالنسبة للفلنجات العملية المصنفة حسب الفئة الشائعة، راجع ASME B16.5.

نوع الفلنجة	الميزات الهيكلية	وجوه الختم
فلنجة عنق ملحومة	عنق مخروطي مع أخدود على شكل V للحام اللحام؛ يوزع انتقال العنق الإجهاد بفعالية	RF, RTJ
فلنجة الانزلاق	قطر داخلي أكبر من الأنبوب؛ مثبت باللحام الزاوي	FF, RF
فلنجة لحام المقبس	يدخل الأنبوب في سوكيت الفلنجة؛ يتطلب فجوة مضبوطة	RF
فلنجة عمياء	فلنجة صلبة بدون فتحة مركزية؛ تغلق نهاية الخط أو الفوهة	FF, RF, RTJ
شفة وصلة اللفة المشتركة	جسم الفلنجة بالإضافة إلى نهاية مجمع توزيع؛ قابل للدوران لتسهيل المحاذاة	يستخدم وجه نهاية مجمع توزيع
فلنجة ملولبة	خيوط داخلية؛ تناسب الأنابيب ذات الخيوط الخارجية	FF, RF

نختار نوع الفلنج بناءً على الضغط، درجة الحرارة، الحمل الدوري، بدل التآكل، والحاجة إلى وصول صيانة قابل للتكرار. الفلنج الأرخص الذي يجبر على إعادة العمل المتكررة ليس أرخص في مصنع تشغيلي.

كيفية توصيل الفلنجات بالأنابيب والمعدات

نقوم بتوصيل الفلنجات بالأنابيب والمعدات باستخدام طرق توازن بين القوة، والقابلية للفحص، والتحكم في التجميع. لكل طريقة نمط فشل نموذجي يجب التخطيط له.

1. اتصال ملولب: قابل للخدمة وشائع؛ عادةً ما تأتي حالات الفشل من حمل غير متساوٍ للمسمار / البرغي، أو عدم تطابق الحشية، أو أحمال عدم المحاذاة.
2. اتصال ملحوم: قوي ومضغوط؛ غالبًا ما تأتي حالات الفشل من ضعف التحكم في إجراءات اللحام، أو عدم إجراء الفحص غير التدميري حيثما مطلوب، أو إجهاد حراري عند الانتقالات.
3. اتصال ملولب: سريع؛ غالبًا ما تأتي حالات الفشل من تلف القلاوظ، أو عدم تطابق المادة السدادة، أو فك الارتخاء بالاهتزاز في الخدمة الدورية.
4. اتصال سوكيت ملحوم: قوي للفتحات الصغيرة؛ غالبًا ما تأتي حالات الفشل من تآكل شِقّي عند المقبس وعدم التحكم في الفجوة.
5. اتصال مفصل لاب: سهل الصيانة؛ غالبًا ما تأتي الأعطال من مادة نهاية الستب الخاطئة أو حركة المفصل غير المأخوذة في الاعتبار في الدعامات.
6. اتصال منزلق: اقتصادية التكلفة؛ غالبًا ما تأتي الأعطال من قوة إجهاد أقل وتغيرات في جودة اللحام.

حيث تكون سلامة المفصل حرجة، فإن ممارسة التجميع الموثقة مهمة بقدر أهمية نوع الفلنجة. إرشاد شائع الاستشهاد به لمفاصل الفلنجة الملولبة هو ASME PCC-1.

عملية تجميع الفلنجة (خطوة بخطوة)

تسلسل تجميع منضبط هو الفرق بين وصلة مستقرة وتسرب يعود بعد الدورة الحرارية الأولى. الخطوات التالية مكتوبة بالطريقة التي يتم تنفيذها عادةً في أعمال الإغلاق.

1. التفتيش: افحص الأسطح، والمسامير، والصواميل، وأخاديد الحلقات إن وجدت. أي خدش يعبر منطقة الجلوس مشبوه.
2. الإعداد: أزل مادة الحشية القديمة دون خدش السطح. نظف الوصلة بالمذيب وجففها.
3. المحاذاة: قم بمحاذاة الفلنجات بحيث تتطابق فتحات البراغي بشكل طبيعي. إذا اضطررت إلى رفع الفلنجات معًا، فهذا يعني وجود إجهاد في الأنابيب سيؤدي إلى إزالة الحشية لاحقًا.
4. وضع الحشية: قم بتركيز الحشية بشكل صحيح؛ لا تسمح لها بالتدلي في التجويف أو الجلوس خارج المركز.
5. التحكم في التزييت: قم بتطبيق المزلق المحدد بشكل متسق على الخيوط وأسطح تحمل الصواميل.
6. التشديد اليدوي: اجمع الوصلة بالتساوي قبل التربيط.
7. التربيط: شدد بنمط نجمة / متقاطع في عدة مراحل، عادةً 30%، 60%، و100%.
8. الاختبار: اضغط ببطء وراقب. إذا تسربت الوصلة تحت ضغط منخفض، قم بتشخيص السبب بدلاً من مجرد زيادة التربيط.

ملف حالة: وصلة بخار مصنفة فئة اجتازت اختبار هيدرو بارد لكن تسربت بعد التسخين. السبب: حمولة برغي غير متساوية من التربيط الدائري وعدم إعادة الفحص بعد الدورة الحرارية الأولى؛ استرخى الجاسكيت وفقدت الوصلة إجهاد الجلوس الفعال. الحل: أعد التجميع مع شد متدرج متحكم بنمط متقاطع، تحقق من حالة المسمار واتساق التزليق، وقم بإجراء فحص موثق بعد استقرار حراري.

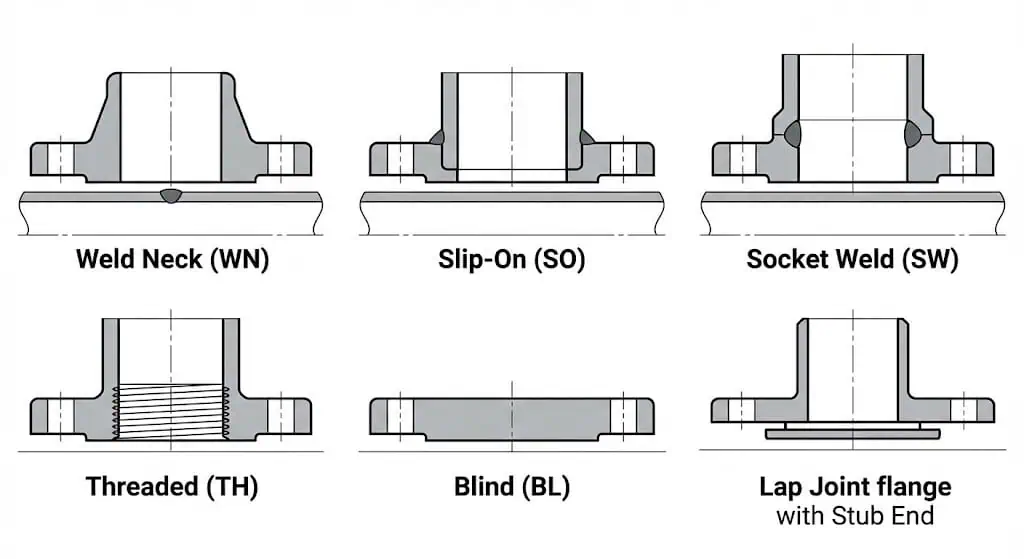

دليل مفصل لأنواع الفلنجات

يستخدم الأنابيب الصناعية العديد من أنواع الفلنجات. كل منها يخدم غرضًا محددًا ويوفر مزايا مختلفة اعتمادًا على مستوى الإجهاد، وصول الفحص، قيود اللحام، أو استراتيجية الصيانة.

سؤال الاختيار	ما يجب التحقق منه	لماذا يهم
هل الخدمة دورية أو مهتزة؟	تفضل فلنجة عنق اللحام؛ تجنب الانزلاقية في الواجبات الدورية الشديدة ما لم تكن مصممة هندسيًا.	يظهر التعب وتشقق طرف اللحام أولاً حيث يتركز الإجهاد.
هل تحتاج إلى تفكيك متكرر؟	يمكن لمفصل اللفافة + مجمع توزيع تقليل وقت التوقف إذا كانت المواد والأوجه صحيحة	يحل الدوران محاذاة ثقب البرغي دون إجبار الأنابيب
هل اللحام مقيد؟	قد يُستخدم الملولب فقط ضمن حدوده؛ تحقق من معيار الخيط وطريقة السد	غالبًا ما تأتي تسريبات الملولب من الاهتزاز وممارسة السد غير السليمة
هل الوسط متآكل أو يحمل كلوريد؟	تحقق من توافق المواد ومقاومة كيمياء الحشية	تتلف منتجات التآكل الأوجه وتقلل حمل البرغي بمرور الوقت

فلنجات عنق اللحام

توفر فلنجات العنق الملحومة أعلى موثوقية للمفصل لأنظمة الأنابيب الحرجة لأن العنق المخروطي ينقل الإجهاد بسلاسة إلى جدار الأنبوب. يتم لحامها بالأنابيب باللحام الجانبي وغالبًا ما تكون مفضلة حيث يكون ضغط الفئة مرتفعًا، أو يكون التبديل الحراري متكررًا، أو يكون الاهتزاز مهمًا. انظر تفاصيل المنتج: فلنجات عنق ملحومة.

• شائعة في خطوط أنابيب النفط والغاز ومصانع المعالجة
• تُستخدم على نطاق واسع في توليد الطاقة للبخار وخدمة المكثفات
• مفيدة حيث يكون هامش التعب وثقة التفتيش مهمين

نصيحة: إذا استمر تسرب خط اهتزازي عند وصلات الانزلاق، فإن الحل طويل الأمد غالبًا ما يكون تحسين صلابة الوصلة وتوزيع الإجهاد، وليس تغيير علامة حشية مختلفة.

فلنجات الانزلاق

تقدم فلنجات الانزلاق محاذاة أسهل وتكلفة تصنيع أقل للأنابيب العامة. يتم انزلاقها فوق الأنبوب وتثبيتها بلحامات زاوية. يمكن أن تعمل بشكل جيد في أنظمة المرافق، لكنها عادةً لا تُفضل للضغط الدوري العالي أو واجب الاهتزاز الشديد. انظر: فلنجات الانزلاق.

المزايا	المفاضلات
محاذاة أسهل أثناء التثبيت	قوة إجهاد أقل من فلنجات عنق اللحام
ميسورة التكلفة ومتاحة على نطاق واسع	غير مفضلة للخدمة الدورية الشديدة أو ذات الاهتزاز العالي
مفيدة في معالجة المياه وخطوط المرافق	تغير جودة اللحام يمكن أن يهيمن على الأداء طويل الأجل

فلنجات اللحام بالجوز

فلنجات لحام السوكيت تناسب الأنابيب صغيرة القطر والضغط العالي حيث يكون اللحام باللحام الجانبي صعبًا. يتم إدخال الأنبوب في سوكيت ويتم لحامه بزاوية حول الحافة. عمليًا، يهم التحكم في فجوة الإدخال ومراجعة التآكل. انظر: فلنجات اللحام بالجوز.

فلنجات وصلة لاب

توفر فلنجات المفصل المنزلق مرونة وسرعة في شد البراغي عندما يكون المحاذاة صعبة. عند استخدامه مع نهاية مجمعة، يمكن للحلقة أن تدور بحرية، مما يساعد فرق الصيانة على تجنب إجبار الأنابيب غير المحاذاة باستخدام المسامير. لمزيد من التفاصيل، انظر: فلنجات الوصل المتداخلة.

ملاحظة: المفاصل المجمعة صديقة للصيانة، لكنها ليست اختصارًا حول اختيار الحشية الصحيحة والتحكم في حمل البراغي.

فلنجات ملولبة

توفر الفلنجات الملولبة اتصالاً خالياً من اللحام للخدمات المحدودة حيث تسمح معايير المشروع بذلك. هي مفيدة في خطوط الضغط المنخفض / درجة الحرارة المنخفضة أو سيناريوهات الإصلاح حيث يكون العمل الساخن مقيدًا. يجب التحقق من معيار الخيوط وتوافق المادة المانعة للتسرب. انظر: فلنجات ملولبة.

ملف حالة: فلنجة ملولبة على رأس خدمة مهتز ارتخت بشكل متكرر. السبب: الاهتزاز بالإضافة إلى ممارسة غير مناسبة للمادة المانعة للتسرب وضعف التحكم في الخيوط. الحل: الترقية إلى وصلة ملحومة أو إضافة تخفيف الاهتزاز؛ إذا كان يجب أن يبقى الملولب، فرض معيار الخيوط، والتشابك، ومواصفات المادة المانعة للتسرب، والتفتيش.

فلنجات عمياء

الفلنجات العمياء تُغلق نهايات أنظمة الأنابيب أو الفتحات غير المستخدمة. يتم استخدامها للصيانة، والاختبار، والعزل، أو التوسع المستقبلي. لأنها تتعرض لقوة صافية عالية من الضغط الداخلي المؤثر عبر مساحة التجويف، فإن حالة البراغي، واتساق التزييت، وطريقة الشد تكون حاسمة أثناء عمل العزل. انظر: فلنجات عمياء.

فلنجات عنق اللحام الطويلة والفلنجات المتخصصة

يتم اختيار فلنجات عنق اللحام الطويلة حيث يهم تعزيز الفوهة والانتقال السلس للإجهاد. الفلنجات المتخصصة مثل فلنجات الفتحة، والفلنجات العمياء، وفلنجات المرساة، وفلنجات التمدد، وفلنجات الدوران، وفلنجات النيبو تحل مشاكل هندسية محددة. انظر: فلنجات الفتحة و حلول فلنجات مخصصة.

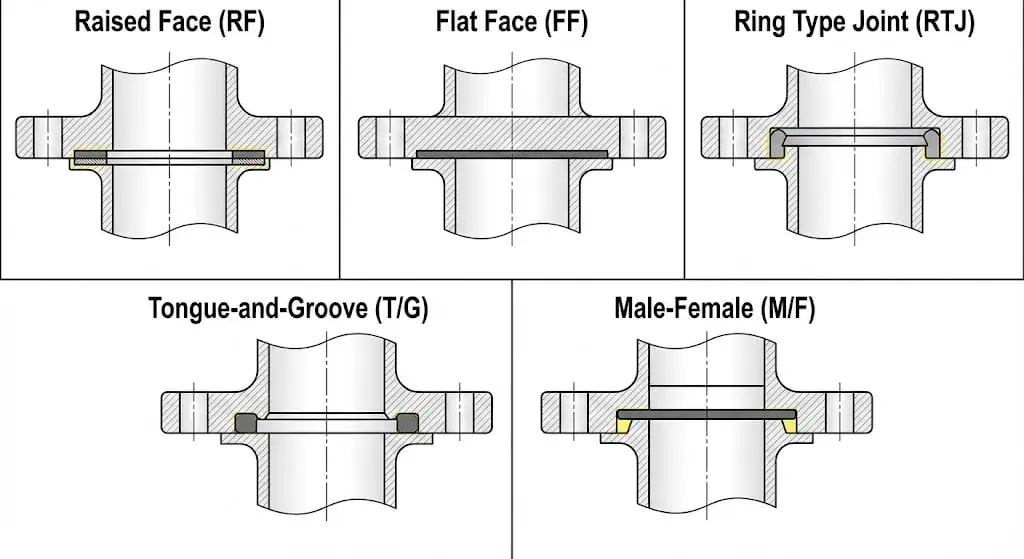

أنواع أوجه الفلنجة: واجهة الإغلاق

نوع وجه الفلنجة يؤثر مباشرة على أداء الإحكام وتوافق الحشية. في العديد من تسريبات المصانع، المشكلة ليست في جسم الفلنجة ولكن في مزيج الوجه/الحشية الخاطئ أو تشطيب الوجه التالف. للمعايير المرجعية للحشيات على نطاق واسع، انظر ASME B16.20 و ASME B16.21.

نوع وجه الفلنجة	الخصائص	التطبيقات الشائعة
وجه مسطح (FF)	سطح مسطح، حشية كاملة الوجه، منطقة اتصال واسعة	معالجة المياه، التدفئة والتهوية وتكييف الهواء، وصلات مضخات/صمامات الحديد الزهر
وجه مرتفع (RF)	منطقة الجلوس المرتفعة تركز إجهاد الحشية	النفط والغاز، توليد الطاقة، خطوط العمليات المصنفة
وصلة من نوع الحلقة (RTJ)	حلقة معدنية في أخدود مخرطة للإحكام في الخدمات الشديدة	المصافي، الخدمات عالية الضغط ودرجة الحرارة
ذكر-أنثى / لسان وأخدود	تحديد موضع الحشية المتحكم به وحواف الحشية المحمية	خدمات متخصصة تحتاج إلى تحكم أشد في موقع الحشية

فلنجات ذات وجه مسطح (FF)

تُستخدم الفلنجات ذات الوجه المسطح في أنظمة الضغط المنخفض والمواد المقابلة الهشة. يزيد السطح المسطح من مساحة تلامس الحشية ويساعد في تجنب الإجهاد الزائد على فوهات معدات الحديد الزهر أو FRP.

ملف حالة: تم تثبيت فلنجة RF فولاذية مباشرةً على فوهة مضخة من الحديد الزهر FF. السبب: أنشأت هندسة RF فجوة وحملًا مركزًا؛ قام الشد بجسر الفجوة عن طريق ثني وجه الحديد الزهر حتى انكسر. الوقاية: تطابق أنواع الوجوه، أو استخدم إجراء فاصل/تكييف هندسي إذا تطلبه المشروع.

فلنجات ذات وجه مرتفع (RF)

تُستخدم الفلنجات ذات الوجه المرتفع في غالبية تطبيقات المصانع العملية المصنفة حسب الفئة لأنها توفر إجهاد جلوس أعلى للحشية لحمل صامولة معين. مفاصل RF متوافقة مع العديد من عائلات الحشيات عندما يتطابق إنهاء الوجه واختيار الحشية مع الخدمة.

للحصول على منطق عملي لاختيار الوجه، انظر: فلنجات RF مقابل FF مقابل RTJ.

وجهات ذكر-أنثى ولسان-وأخدود

تساعد وجهات ذكر-أنثى ولسان-وأخدود في التحكم في وضعية الحشية وحمايتها من جانب الوسط. إنها أقل تسامحًا من وصلات الوجه المرفوع الشائعة إذا كان الشكل الهندسي للتزاوج خاطئًا، ولكن يمكنها الأداء بشكل جيد عند تصميمها بشكل صحيح.

فلنجات نوع الحلقة (RTJ)

يتم تحديد فلنجات RTJ للخدمات عالية الشدة حيث توفر حلقة معدنية في أخدود مخرطة واجهة سد قوية. نوع الحلقة الصحيح، أبعاد الأخدود، مادة الحلقة، والتحكم في حمل البرغي إلزامية. وصلات RTJ ليست متسامحة.

ملاحظة الخبير: عامل وصلات RTJ كأنظمة ختم مصممة هندسيًا، وليست وصلات محشوة للأغراض العامة. تحقق من مادة الحلقة، أبعاد الأخدود، درجة البرغي، التزليق، وإجراء الشد معًا.

اختيار مواد الفلنجات

اختيار مادة الفلنجة المناسبة أمر ضروري للسلامة وتكلفة دورة الحياة. القوة الميكانيكية، مقاومة التآكل، تحمل درجة الحرارة، كيمياء الوسط، الكلوريدات، الأحماض، الخدمة الحامضة، وعوامل التنظيف كلها مهمة. الفولاذ المقاوم للصدأ ليس مادة واحدة؛ إنه عائلة ذات سلوكيات مختلفة في الخدمة مع الكلوريد ودرجات الحرارة العالية.

فلنجات الفولاذ الكربوني

يتم اختيار فلنجات الفولاذ الكربوني للعديد من تطبيقات الضغط ودرجات الحرارة المرتفعة لأنها توفر القوة والقابلية للحام بتكلفة معقولة. يجب دائمًا التحقق من مواد الفلنجات الكربونية والسبائكية المطروقة النموذجية مقابل مواصفات المشروع.

مواد شائعة	الاستخدام النموذجي	ملاحظات هندسية
ASTM A105	فلنجات فولاذ كربوني مُطروقة عامة	شائعة للخدمة من درجة الحرارة المحيطة إلى المعتدلة العالية
ASTM A350 LF2	فلنجات فولاذ كربوني لدرجات حرارة منخفضة	يتم اختيارها حيث تكون المتانة في درجات الحرارة المنخفضة مهمة
ASTM A694 F52 / F60 / F65	فلنجات خطوط أنابيب عالية القوة	تُستخدم حيث تكون هناك حاجة إلى قوة ميكانيكية أعلى

فلنجات الفولاذ المقاوم للصدأ

تُستخدم فلنجات الفولاذ المقاوم للصدأ مثل 304 / 304L و 316 / 316L على نطاق واسع حيث تكون مقاومة التآكل والنظافة مهمة. قاعدة الاختيار العملية هي مطابقة درجة الفولاذ المقاوم للصدأ مع مستوى الكلوريد ودرجة الحرارة وظروف الشقوق. يُفضل عادةً 316 / 316L على 304 / 304L في البيئات ذات الكلوريد الأعلى لأن الموليبدينوم يحسن مقاومة التنقيب.

للحصول على إرشادات تقنية معترف بها، راجع دليل معهد النيكل حول الفولاذ المقاوم للصدأ في المياه الطبيعية.

ملف حالة: طورت فلنجة 304L في مياه دافئة محملة بالكلوريد تنقيبًا موضعيًا تحت منطقة جلوس الحشية. السبب: ظروف شِقّية + كلوريد + درجة حرارة. الحل: ترقية المادة، غالبًا إلى 316L أو دوبلكس اعتمادًا على الخدمة، وتحسين ظروف الصرف / الشقوق، واستبدال الحشية بأخرى متوافقة مع الوسائط ونظام التنظيف.

فلنجات من سبائك الفولاذ وسبائك النيكل وغير معدنية

تُستخدم فلنجات سبائك الفولاذ حيث تكون هناك حاجة إلى قوة في درجات الحرارة المرتفعة ومقاومة الزحف. يتم اختيار فلنجات سبائك النيكل للبيئات التآكلية الشديدة ومقاومة الأكسدة في درجات الحرارة العالية. تُستخدم فلنجات PTFE وFRP والبوليمر المقوى في تطبيقات متخصصة منخفضة الضغط حيث تكون المناعة من التآكل أو الوزن المنخفض هي الأولوية.

مجموعة المواد	القوة الرئيسية	التطبيقات النموذجية
صلب سبائكي	قوة أفضل في درجات الحرارة المرتفعة	خدمة البخار عالي الحرارة والمرتبطة بالغلايات
سبيكة نيكل	مقاومة شديدة للتآكل والأكسدة	أنظمة كيميائية، بتروكيميائية، أجهزة غسيل، وأنظمة واجبات عدوانية
PTFE / FRP / مركب	مقاومة التآكل والوزن المنخفض في الخدمة المحدودة	خطوط كيميائية، معالجة المياه، خدمة صناعية خفيفة

شرح معايير الفلنجات وتصنيفاتها

فلنجات ASME وANSI

معايير ASME هي المرجع الرئيسي لمعظم فلنجات الأنابيب العملية المصنفة حسب الفئة. كقاعدة عملية، استخدم ASME B16.5 للأحجام والفئات الشائعة، و ASME B16.47 للفلنجات الفولاذية ذات القطر الكبير. “فلنجة ANSI” لا تزال مصطلحًا شائعًا في السوق، لكن المعيار الفعلي المطبق للمشروع يجب أن يكون ASME أو مرجع كودي حالي آخر.

فلنجات DIN، EN، JIS، GB/T

أنظمة DIN / EN، JIS، وGB/T ليست قابلة للتبادل التلقائي لنمط البراغي مع أنظمة ASME. عدم التطابق الحرج عادةً يكون في قطر دائرة البراغي واتفاقيات حجم/عدد الثقوب، وليس الجودة. هذا أحد أكثر أخطاء المشتريات شيوعًا في المشاريع ذات المعايير المختلطة.

الجانب	ASME / ANSI	DIN / EN
قطر دائرة البراغي	المعايير القائمة على النظام الإمبراطوري شائعة	المعايير القائمة على النظام المتري شائعة
نظام تصنيف الضغط	فئة (150، 300، إلخ.)	PN (10، 16، 40، إلخ.)
سُمك الفلنجة	غالبًا ما تكون أثقل في نطاقات الأحجام المماثلة	تختلف حسب PN والنوع

فلنجات API وAWWA

تُستخدم معايير API وAWWA في الصناعات المتخصصة حيث يختلف أساس التصميم عن أنابيب العمليات العامة. على سبيل المثال،, API 6A ينطبق على معدات رأس البئر والشجرة، بينما معايير AWWA شائعة في خدمة صناعة المياه.

فئات الضغط والعلامات

يتم تحديد سعة الضغط للفلنجة من خلال الفئة أو تصنيف PN كدالة لدرجة الحرارة ومجموعة المواد. لا يعني نفس رقم الفئة نفس ضغط السماح عبر المواد في درجات الحرارة المرتفعة. عادةً ما تحدد العلامات المطبوعة على حافة الفلنجة النوع والحجم والمادة وفئة الضغط ورقم الدفعة. عالج أرقام الدفعة كمفاتيح للتتبع.

أبعاد الفلنجة والقياس

الأبعاد الرئيسية للفلنجة

يجب التحقق من الأبعاد الحرجة لتجنب المفاصل التي تتطابق تقريبًا وتفشل أثناء التربيط. في أعمال الإيقاف، التحقق من قطر دائرة البراغي وحجم الثقوب / عددها يمنع إعادة العمل والإجبار غير الآمن.

• القطر الخارجي (OD)
• القطر الداخلي (ID / حجم التجويف)
• قطر دائرة البراغي (BCD)
• قطر ثقب البرغي وعدد الثقوب
• قطر المحور عند القاعدة ونهاية اللحام حيث ينطبق
• سمك الفلنجة

فحص سريع: إذا كانت الفلنجتان تتطابقان تقريبًا، توقف. بضعة ملليمترات من عدم التطابق كافية لتحميل المفصل والتسبب في فقدان الشد المسبق لاحقًا.

أدوات قياس الفلنجات

هناك حاجة إلى أدوات دقيقة للتحقق من تركيب الفلنجة. يعتمد اختيار الأداة على التسامح المطلوب وملف مخاطر الوصلة.

أداة	استخدم
فرجار فيرنير	قياسات القطر الخارجي، المحور، والسُمك
شريط القياس	فحوصات سريعة للأقطار الأكبر
مقياس ثقب البرغي	فحوصات دائرة البرغي وتباعد الثقوب
مقياس الخيط	تحديد الخيط على الفلنجات الملولبة

عوامل الوزن والتسعير

يعتمد وزن الفلنجة وتسعيرها على حجم المادة، وطريق التصنيع، وتعقيد التشغيل الآلي، ومتطلبات التوثيق. في المشتريات، لا تتجاهل التوثيق: قد يكون شهادة EN 10204 3.1، وفحص المواد الإيجابي، والاختبارات الخاصة بالمشروع إلزامية في الخدمات الحرجة.

حشيات الفلنجات، والصواميل، والبراغي

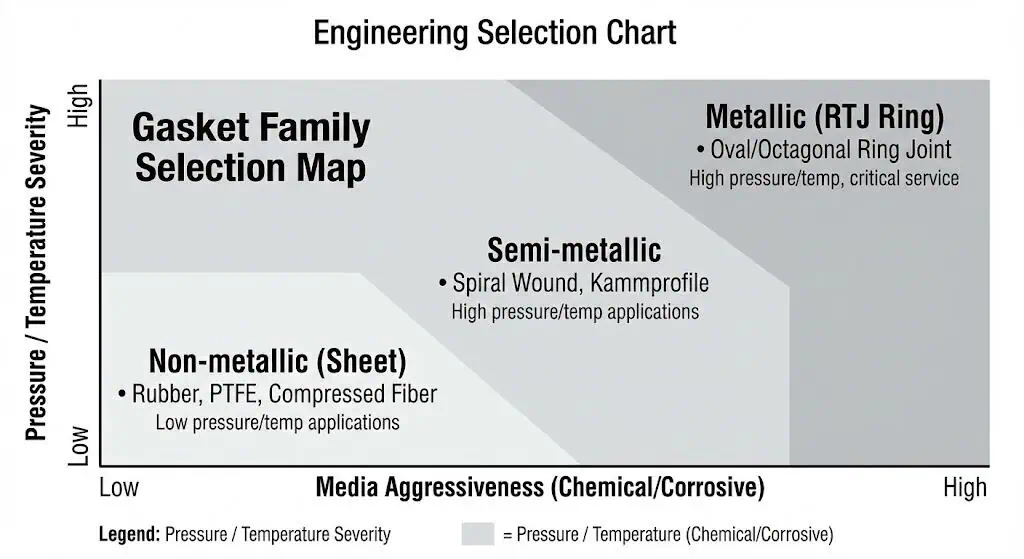

أنواع حشيات الفلنجات

يجب أن تتطابق الحشية مع نوع الوجه، وسائل الخدمة، ودرجة الحرارة، والضغط، وطريقة التجميع. تشمل المراجع الشائعة:

• الحشوات المسطحة غير المعدنية: ASME B16.21
• الحشوات المعدنية وشبه المعدنية: ASME B16.20
• حلقات RTJ: تحقق من نوع الحلقة، والمادة، ومعيار الأخدود مقابل معيار الفلنجة وظروف الخدمة.

اختيار الصواميل والبراغي

تحدد المسامير القابلة للتحقيق وقدرة درجة الحرارة، لذا فهي جزء من الوصلة المصممة هندسياً. تشمل المراجع الصناعية الشائعة ASTM A193 / A193M للتثبيت بالبراغي و ASTM A194 / A194M للصواميل.

نوع المثبت	مجال التطبيق	ملاحظة الاختيار
مسامير لولبية مزدوجة (قلاوظ كامل)	شائع في الفلنجات الصناعية	تحقق من مواصفات المشروع ومتطلبات التحميل المسبق
براغي آلة	تطبيقات الضغط المنخفض أو المساحة المحدودة	تأكد من مساحة الرأس وكفاية القوة
صواميل سداسية ثقيلة	وصلات عالية الحمل	طابق درجة الصامولة مع مواصفات القضيب

لتخطيط التربيط، طول البرغي مهم. إذا كنت بحاجة إلى نهج عملي لتحديد الحجم، انظر: كيفية حساب طول برغي الفلنجة.

ضمان الإغلاق المناسب

يأتي الإغلاق المناسب من التحكم في المتغيرات التي تغير فعليًا التحميل المسبق وإجهاد الحشية. نظف الأسطح، ضع الحشية في المركز، تحكم في التزليق، استخدم أدوات معايرة، وشد بنمط متقاطع مع مراحل متعددة. إذا تطلب إجراءك ذلك، قم بتمرير تحقق بعد التثبيت لأن استرخاء الحشية والتضمين يمكن أن يقلل من إجهاد الجلوس الفعال.

تصنيع الفلنجة ومراقبة الجودة

التشكيل بالطرق، الصب، والدرفلة

تُصنع الفلنجات عن طريق التشكيل بالطرق، أو الصب، أو الدرفلة، ويؤثر كل مسار على هيكل الحبيبات، ومخاطر العيوب، والتحكم الأبعادي، وتوقعات الفحص. في الخدمات الحرجة ذات الحدود الضغطية، تُستخدم الفلنجات المُشكَّلة بالطرق بشكل شائع لأن تدفق الحبيبات المُحاذاة يحسن المتانة ومقاومة التعب مقارنة بالبدائل المصبوبة ذات التحكم الضعيف.

طريقة التصنيع	الفائدة الرئيسية	المخاطر الرئيسية للتحكم
التشكيل بالطرق	استمرارية هيكلية أفضل ومتانة	المعالجة الحرارية والتحكم البعدي
الصب	أشكال معقدة وميزة تكلفة محتملة	التحكم في المسامية والانكماش والعيوب
مُدحرج / لوح / مُصنَّع	مفيد في الأقطار الكبيرة أو التطبيقات الخاصة	التحكم في جودة اللحام والهندسة

ملاحظة المشتريات: يجب على المشترين التأكد من شهادات المواد، وإمكانية تتبع المعالجة الحرارية، والتفتيش الأبعادي، والعلامات، وأي فحوصات مطلوبة للمواد أو الفحوصات غير التدميرية، وحماية نهاية الوجه قبل الإفراج.

الفلنجة التي تكون أبعادها “قريبة بما يكفي” ولكن غير موثقة عادة ما تكون أكثر تكلفة على المدى الطويل من الفلنجة المشتراة بشكل صحيح مع الشهادات المناسبة وإمكانية التتبع.

كيفية اختيار الفلنجة المناسبة

أفضل فلنجة هي التي تتطابق مع ظروف الخدمة، ومنطق الإحكام، واحتياجات الصيانة معًا. استخدم هذا التسلسل العملي:

1. ابدأ بظروف التصميم: الضغط ودرجة الحرارة وكيمياء الوسط تضيق المعيار والفئة وعائلة المواد.
2. تأكد من معيار النظام من البداية إلى النهاية: يجب عدم خلط أنظمة ASME / ANSI، DIN / EN، JIS، API، أو AWWA بشكل عشوائي.
3. اختر نوع الفلنجة: فلنجة ملحومة بالعنق، فلنجة منزلقة، فلنجة ملحومة بالسوكيت، فلنجة ملولبة، فلنجة سد، فلنجة مفصلية، أو فلنجة متخصصة.
4. اختر وجه التوصيل: وجه مسطح، وجه مرتفع، وجه خندق حلقي، أو واجهة ختم أخرى حسب المتطلبات.
5. تطابق عائلة الحشية والتثبيت: تكملان الوصلة، وليس فقط جسم الفلنجة.
6. مراجعة احتياجات الصيانة: هل ستفتح هذه الوصلة كثيراً، أو تعزل للإغلاق، أو تبقى مغلقة بشكل دائم؟
7. تحقق من الوثائق: شهادات المواد، العلامات، إمكانية التتبع، الفحوصات الأبعادية، وأي اختبارات محددة.

قاعدة الاختيار العملية: إذا كانت الخدمة قاسية، بسط القرار: طابق المعيار أولاً، ثم الفئة، ثم المادة، ثم النوع، ثم الوجه، ثم الحشية والتثبيت. إذا عكست هذا الترتيب وبدأت بالمظهر أو السعر، فعادةً ما تزيد من مخاطر إعادة العمل.

أخطاء الاختيار الشائعة

• خلط أنظمة ASME وDIN/EN دون التحقق من الأبعاد
• اختيار فلنجات الانزلاق حيث تتطلب الخدمة الدورية أو المهتزة فعليًا صلابة فلنجة العنق الملحومة
• استخدام 304 بالعادة حيث تشير الخدمة الحاملة للكلوريد إلى مراجعة 316/316L
• تجاهل توافق الوجه/الحشية والتركيز فقط على نوع الفلنجة الاسمي
• معاملة عزم الدوران كقوة التثبيت الحقيقية بدلاً من تقدير يعتمد على الاحتكاك
• إجبار الأنابيب غير المحاذاة معًا باستخدام المسامير

إذا كانت خطوتك التالية هي اختيار محدد للمشروع، تابع مع:

• أساسيات وأبعاد فلنجات ASME B16.5
• وجوه الفلنجات RF مقابل FF مقابل RTJ
• أنواع الفلنجات من الفولاذ المقاوم للصدأ وكيفية اختيارها
• كيفية حساب طول برغي الفلنجة

إذا كنت بحاجة إلى تفاصيل على مستوى المنتج، انظر:

• فلنجات عنق اللحام
• فلنجات الانزلاق
• فلنجات اللحام بالجوز
• فلنجات ملولبة
• فلنجات عمياء
• فلنجات وصلة لاب
• فلنجات فتحة القياس
• حلول فلنجات مخصصة

الأسئلة الشائعة

ما هو الفلنجة ببساطة؟

الفلنجة هي وصلة مثبتة بالمسامير تُستخدم لربط الأنابيب أو المعدات بختم قابل للصيانة مع حشية. تتيح الفحص والصيانة واستبدال المعدات دون قطع الأنبوب.

أي نوع من الفلنجات هو الأفضل للخدمة عالية الضغط؟

غالبًا ما تكون فلنجات عنق اللحام نقطة البداية المفضلة للخدمات عالية الضغط ودرجات الحرارة العالية والدورية. لا يزال الاختيار النهائي يعتمد على المعيار والفئة والمادة والوجه والحشية وظروف الخدمة الفعلية.

ما الفرق بين فلنجات RF وFF وRTJ؟

يوفر الوجه المرتفع (RF) إجهاد جلوس مرتفعًا للخدمات العملية الشائعة، وينشر الوجه المسطح (FF) الحمل عبر حشية كاملة الوجه لمعدات التزاوج الأقل شدة أو الهشة، ويستخدم الوجه ذو الأخدود الحلقي (RTJ) حلقة معدنية في أخدود للخدمات الشديدة. لا يمكن تبادلها دون التحقق من تصميم الوصلة الكامل.

كيف أختار مادة الفلنجة؟

ابدأ بتركيبة الوسط، والتعرض للكلوريد، ودرجة الحرارة، والضغط، وطريقة التصنيع. بالنسبة للعديد من البيئات العامة، قد يكون الفولاذ المقاوم للصدأ 304/304L كافيًا، بينما يُراجع الفولاذ المقاوم للصدأ 316/316L في كثير من الأحيان للخدمات الحاملة للكلوريد.

لماذا تتسرب وصلات الفلنجات حتى بعد استبدال الحشية؟

لأن السبب الجذري للتسرب غالبًا لا يكون الحشية وحدها. تشمل الأسباب الشائعة: وجوه تالفة، محاذاة غير جيدة، نوع حشية خاطئ، تحميل غير متساوٍ للمسامير، اتساق تزليق سيئ، أو تسلسل شد خاطئ.
