اختر وصلة هيدروليكية عندما تكون المهمة هي التوافقية والسباكة المستقرة؛ اختر وصلة سريعة عندما تكون المهمة هي السرعة والتوصيل/الفصل المتكرر. في الميدان، يظهر الاختيار الخاطئ عادةً كواحدة من ثلاث حالات فشل: تسرب بعد التسخين، تلوث يُدخل أثناء الخدمة، أو أحداث “لا يمكن التوصيل” بسبب الضغط المتبقي. يجب أن يستند القرار العملي بين الوصلة الهيدروليكية والوصلة السريعة على تصنيف الضغط، نمط السد (نوع المقعد)، تكرار الخدمة، والتحكم في التلوث—وليس على المظهر وحده. للحصول على نظرة سريعة، انظر إرشادات الاختيار المستخدمة في أعمال الخدمة الهيدروليكية.
- تحافظ الوصلات الهيدروليكية على توافق النظام وتساعد في التحكم في التسربات عندما يتم مطابقة معيار القلاوظ/المقعد الصحيح.
- تسمح الوصلات السريعة بالتوصيلات والفصل السريع، مما يحسن سرعة الصيانة—لكنها تتطلب نظافة الوجه، أغطية، وفحوصات السد لتجنب حالات الفشل الناجمة عن التلوث.
الجودة والتوافقية هما الأهم. تدعم Sunhy معايير القلاوظ الشائعة، المواد، والمعالجات السطحية حتى يمكن بناء أو صيانة الأنظمة بدورات إعادة عمل أقل.
نظرة عامة على الوصلة الهيدروليكية مقابل الوصلة السريعة
ما هي الوصلة الهيدروليكية
الوصلة الهيدروليكية تربط أنواعًا مختلفة أو أحجام وصلات الهيدروليك أو الخراطيم أو المنافذ لتحقيق التوافق والختم المتحكم به.
تُستخدم المحولات غالبًا لتحويلات القلاوظ/المقاعد (على سبيل المثال: من NPT إلى JIC، من BSPP إلى ORFS، من المنافذ المترية إلى نهايات الأنابيب) وللتوجيه (مستقيم، زاوية، تي). نقطة هندسية رئيسية: معظم “التسريبات” التي تُعزى إلى المحولات هي في الواقع عدم تطابق في نمط الختم—قد “تناسب” القلاوظ، لكن المقعد وطريقة الختم لا تناسبان.
أدلة يستخدمها المهندسون أثناء الاختيار (ممارسة ميدانية نموذجية):

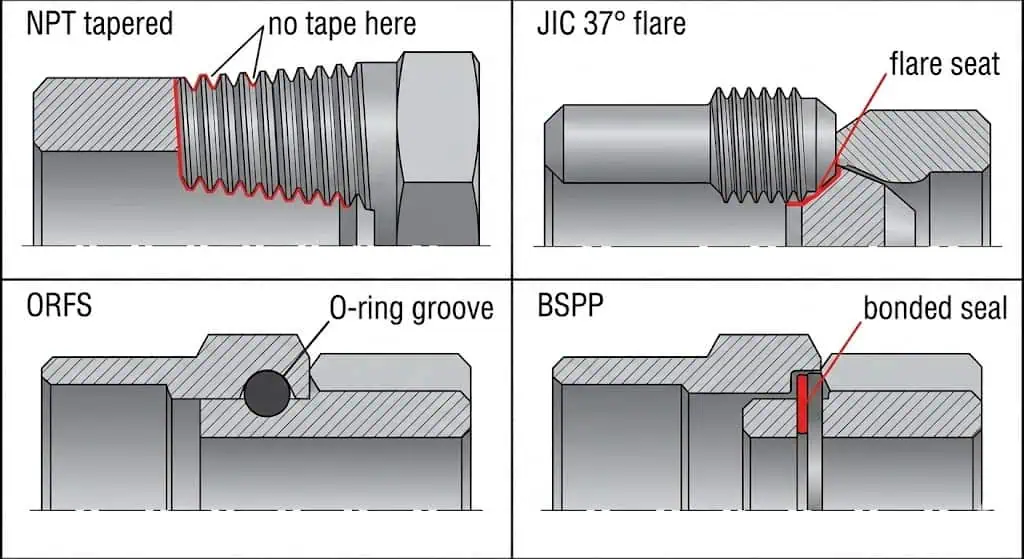

- شكل القلاوظ وطريقة الختم هما حزمة واحدة. NPT/BSPT هما قلاوظ مخروطي يتطلبان عادةً ممارسة مانعة للتسرب، بينما JIC يختم على مقعد فلير 37°، وORFS يختم بحلقة O على وجه مسطح. إذا كان نمط الختم خاطئًا، فإن عزم الشد يجعل الضرر يحدث أسرع فقط.
- المراجع القياسية مهمة لتحديد القلاوظ. ممارسة قلاوظ NPT تحكمها معايير القلاوظ ASME/ANSI (ابحث عن: ASME B1.20.1)، بينما ترتبط وصلات الفلير 37° والعديد من اتفاقيات وصلات الأنابيب الهيدروليكية بمعايير SAE (ابحث عن: SAE J514).
- لا تفترض أن “BSP = NPT”.” يختلف BSP وNPT في زاوية القلاوظ وخطوته؛ وإجبارهما معًا غالبًا ما يقتلع القلاوظات الأولى ويخلق مسار تسرب.
- وصل معدات هيدروليكية بمواصفات وأنواع مختلفة.
- تحسين كفاءة النظام عن طريق تحسين مسارات نقل السوائل.
- تعزيز السلامة عن طريق الحفاظ على واجهة إحكام ثابتة وقابلة للتكرار.
- تبسيط الصيانة والترقيات لأنظمة الهيدروليك.
- التكيف مع احتياجات التطبيقات المتنوعة بتصاميم مختلفة.
- تحسين استقرار النظام عن طريق تقليل تأثير الاهتزاز والصدمات (عند استخدام نمط الإحكام الصحيح).
تأتي محولات الهيدروليك بمجموعة من المواد. يقدم الفولاذ المقاوم للصدأ مقاومة للتآكل ومتانة عالية للبيئات الرطبة أو الكيميائية أو بيئات الغسيل. يُستخدم النحاس الأصفر عادةً للتطبيقات المحددة والضغوط المنخفضة حيث يسمح التوافق. الألومنيوم يوفر توفيرًا في الوزن ولكنه يُستخدم بشكل عام في الضغوط المنخفضة أو التطبيقات المتنقلة المحددة. الفولاذ الكربوني شائع في الخدمات الصناعية، عادةً مع طلاء واقٍ.
مثال ميداني (تسرب بعد التسخين): تم إعادة تركيب هيكل باستخدام أجزاء “متوافقة مع القلاوظ”، لكن عدم تطابق نمط المقعد (مقعد مخروطي مقابل ختم وجه بحلقة O) تسبب في تسرب بطيء ظهر فقط عندما وصل النظام إلى درجة حرارة التشغيل. لم يكن الحل “زيادة عزم الشد” بل تصحيح واجهة الختم واستبدال المقعد التالف.
| نوع المحول | الوصف |
|---|---|
| ملولب أنثوي | قياسي في العديد من الصناعات؛ تحقق من شكل القلاوظ + المقعد لتجنب تسرب عدم التطابق. |
| ملولب ذكر | شائع في البناء والتعدين والتصنيع؛ احذر من الالتصاق البارد على القلاوظ من الفولاذ المقاوم للصدأ. |
| ملحوم | يُستخدم للوصلات الدائمة؛ يتطلب لحامًا مؤهلًا ونظافة ما بعد اللحام لتجنب التلوث. |
| ملحوم بالقصدير | محدود لأنظمة الضغط المنخفض والمواد المتوافقة؛ تأكد من درجة الحرارة وقوة الوصلة. |
| محول مستقيم | يربط خرطومين/منفذين في خط مستقيم؛ عادةً أقل إجهاد في التوجيه. |
| محول زاوية | يُنشئ زاوية 90 درجة أو 45 درجة؛ يقلل إجهاد انحناء الخرطوم عند التوجيه بشكل صحيح. |
| محول ثلاثي | يسمح باتصال ثلاثي الاتجاهات؛ تأكد من اتجاه التدفق وتأثير انخفاض الضغط. |
| محول متقاطع | يُمكّن من اتصال رباعي الاتجاهات؛ تحقق من مساحة المجمع وإمكانية الوصول للصيانة. |
| محول عبور الجدار | يمر عبر لوحة أو جدار؛ تأكد من عزم شد صامولة القفل والتحكم في الاهتزاز. |
| معايير SAE | تحدد معايير SAE أبعاد/اتفاقيات الأداء للعديد من وصلات الهيدروليك (بحث: SAE J514). |
| ISO Standards | تدعم معايير ISO الاتساق في وصلات القوة الهيدروليكية (بحث: ISO 8434). |
ما هو موصل الهيدروليك
يسمح لك موصل الهيدروليك بـ ربط أو فصل خطوط الهيدروليك بسرعة بدون أدوات، وهو مثالي عندما تتغير المرفقات أو يكون الوصول للصيانة متكررًا.
تم تصميم الموصلات حول دورات ربط/فصل قابلة للتكرار. معظمها يتكون من نصف ذكر وأنثى مع آلية قفل وختم داخلي. واقع الهندسة: مُقابِلات الوصل تُعَد أيضًا بوابة للتلوث إذا كانت الأسطح متسخة أو تُركت غير مغطاة، خاصة في المعدات المتحركة التي تعمل في الطين أو الغبار أو البيئات الكاشطة.
مُقابِلات الوصل الهيدروليكية، بما في ذلك الأنواع ذات الوجه المسطح المرتبطة غالبًا بمعايير ISO، تخدم مجموعة واسعة من الصناعات. تجدها في البناء، الزراعة، السيارات، التصنيع، والرعاية الصحية. عندما تكون النظافة مهمة، تُختار مُقابِلات الوصل ذات الوجه المسطح بشكل شائع لأنها تقلل من التجاويف المكشوفة عند وجه التوصيل (مرجع البحث: ISO 16028).

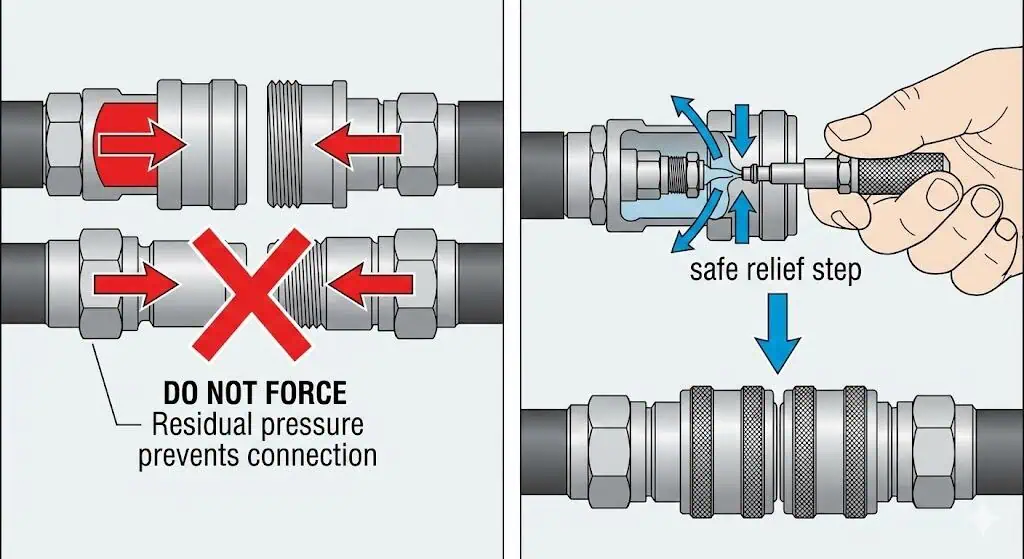

مثال ميداني (لا يمكن إعادة التوصيل): لم يتمكن لودر من إعادة توصيل ملحق بعد تركه في الشمس. منع الضغط المتبقي المحبوس في جانب واحد تعشيق الوصل. كان الحل هو تخفيف الضغط بطريقة مضبوطة واعتماد نوع مُقابِل وصل يسمح بالتوصيل تحت الضغط (CUP) لدورة العمل تلك—إجباره كان سيُتلف الأختام وعناصر القفل.
| الصناعات | التطبيقات |
|---|---|
| البناء | حفارات، جرافات، رافعات، مضخات خرسانية |
| الزراعة | جرارات، حصادات، أنظمة ري |
| السيارات | مكابس إنتاج، أنظمة فرامل، توجيه هيدروليكي |
| التصنيع | مكابس، آلات قولبة بالحقن، أنظمة أتمتة |
| الرعاية الصحية | أسِرَّة المستشفيات، طاولات العمليات، رافعات المرضى |
| الطاقة | توربينات الرياح، صمامات محطات الطاقة، الحفر البحري |
| الفضاء الجوي | هيكل الهبوط، الجنيحات، أبواب الشحن |
| الدفاع والعسكرية | الدبابات، الغواصات، أنظمة الأسلحة الجوية |
| الترفيه | الألعاب الدوارة، الألعاب المائية، معدّات الأعمال المثيرة |
| إدارة النفايات | مركبات التجميع، مكبسات إعادة التدوير، مكثفات |
الاختلافات الرئيسية
محول هيدروليكي مقابل موصل: تقوم المحولات بتحويل التوافقية للتركيبات المستقرة، بينما تدعم الموصلات الاتصال/الفصل المتكرر لسرعة التشغيل.
نادرًا ما يكون القرار “إما/أو”. في العديد من الأنظمة، يُستخدم محول لمطابقة معايير القلاوظ/المقعد، ويُستخدم موصل في اتجاه مجرى التدفق لتمكين الخدمة السريعة. يسلط الجدول أدناه الضوء على الفروق العملية التي تؤثر على خطر التسرب ووقت الصيانة:
| الميزة | المحولات الهيدروليكية | الموصلات الهيدروليكية |
|---|---|---|
| التصميم | هياكل بسيطة مصممة لربط معايير القلاوظ/المقعد غير المتوافقة. | آلية قفل + صمامات/أختام داخلية مصممة للاتصال/الفصل المتكرر. |
| الوظيفة | تحويل التوافقية والتوجيه؛ عادةً ما يتم تركيبها باستخدام أدوات وضبط العزم. | اتصال/فصل سريع بدون أدوات (أو بأدوات قليلة)؛ التركيز على وقت التشغيل والقابلية للتكرار. |
| مثال الاستخدام | ربط خرطوم بقلاوظ BSP بمضخة بقلاوظ NPT (فقط عند التحقق من التوافق مع طريقة السد). | وصلات فصل سريع في معدات البناء لتبديل الملحقات. |
نصيحة: إذا كان سيتم فصل الوصلة بشكل متكرر، اختر وصلة فصل سريع وخطط للنظافة (أغطية + إجراء مسح). إذا كانت الوصلة مستقرة وكان العمل هو تحويل القلاوظ/المقعد، اختر محول وركز على صحة نمط السد وممارسة عزم الشد.

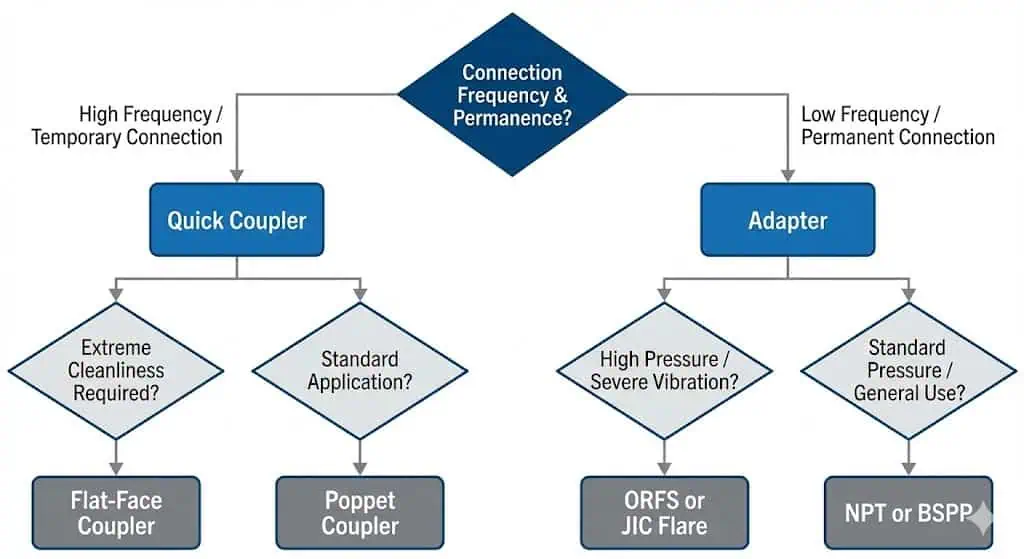

مصفوفة قرار عملية (أضف هذا إلى مراجعات المشتريات):
| حالة العمل | الاختيار الموصى به | السبب الهندسي |
|---|---|---|
| تغييرات متكررة للملحقات/الأدوات | وصلة فصل سريع (غالبًا ذات وجه مسطح في البيئات المتسخة) | وقت تشغيل أسرع؛ تصميم الوجه يدعم التحكم في التلوث |
| تحويل القلاوظ/المقعد (من القديم إلى الجديد) | محول | جسر التوافقية دون إعادة تركيب المكونات الرئيسية |
| اهتزاز عالي + حساسية للتسرب | موصل + مادة الختم الصحيحة، أو وصلات محكمة بنمط ORFS | مقاومة أفضل لتسربات الحركة الدقيقة عند تحديدها بشكل صحيح |
| خطوط دائمة على المنصات/المشعبات | محول | أجزاء متحركة أقل؛ عبء صيانة أقل |
يعتمد اختيار محول الهيدروليك مقابل الموصل على تصنيف الضغط، نمط الختم، التحكم في التلوث، وتكرار الخدمة. يمكن أن يعمل المحولون بشكل ممتاز عند الضغط العالي عندما تكون واجهة الختم صحيحة؛ يعمل الموصلون بشكل أفضل عند الحفاظ على نظافتهم وفحصهم بانتظام.
شرح محولات موصلات الهيدروليك
الغرض والوظيفة
توفر محولات اقتران الهيدروليكي وصلات متحكم فيها ومتوافقة بين مكونات الهيدروليكي عندما لا تتطابق أنماط أو أحجام أو منافذ الاقتران. في الأساطيل المختلطة (علامات تجارية/ملحقات مختلفة)، تقلل هذه المحولات من عمالة التعديل ولكن يجب اختيارها بنفس الانضباط كأي مكون يحمل الضغط: تحقق من التصنيف، توافق السلسلة، ومواد الختم.
- تأكد من ختم محكم بين خطوط الهيدروليكي.
- منع التسريبات التي يمكن أن تقلل ضغط النظام وكفاءته.
- تسمح بالاتصال بين أنماط أو أقطار مختلفة للاقتران/المنفذ (عند التأكد من التوافق).
- تدعم التغييرات السريعة دون المساس بالسلامة.
تُستخدم محولات اقتران الهيدروليكي بشكل شائع للحفاظ على أداء ثابت عند ترقية أو توحيد المعدات. يجب أن يكون التركيز في التصميم على المتانة والختم القابل للتكرار تحت دورات عمل حقيقية (اهتزاز، تقلبات درجة الحرارة، والتعرض للتلوث).
| الميزة | فائدة |
|---|---|
| منع التسرب | يساعد في الحفاظ على ضغط النظام ويقلل من التنظيف ومخاطر الانزلاق |
| التوافق | يمكن التكامل عبر معايير المعدات (تحقق من السلسلة وفئة الضغط) |
| تثبيت سريع | يقلل من وقت التوقف أثناء تغيير المرفقات والتحديثات |
| المتانة | يدعم دورات عمل قاسية عند اختيار المادة/الطلاء المناسب |
ملاحظة: تأكد من سلسلة القابض وتصنيف الضغط. “يبدو مشابهاً” ليس طريقة توافق—خلط السلاسل قد يسبب تعشيقاً جزئياً، تسريبات، أو فشل في القفل.
متى تستخدم محولات القابض الهيدروليكي
يجب استخدام محولات القابض الهيدروليكي عندما تحتاج إلى توصيل خطوط هيدروليكية بأنماط أو أحجام مختلفة من القوابض—خاصةً عند مشاركة المرفقات عبر الآلات أو عندما يجب دمج الأدوات القديمة في أنظمة أحدث.
- أنت تعمل في البناء وتحتاج إلى تبديل الأدوات على حفارة.
- أنت تشغل آلات زراعية بمرفقات تستخدم أنواعاً مختلفة من القوابض.
- أنت تقوم بصيانة الأنظمة الهيدروليكية في التصنيع وتتطلب وصلات سريعة وموثوقة.
- أنت تتعامل مع الإصلاحات والترقيات، وتكيف المعدات القديمة لمعايير هيدروليكية حديثة.
مثال ميداني (ترقية بدون توقف التشغيل): قام مصنع بتوحيد أجهزة الاختبار الجديدة على عائلة واحدة من الوصلات السريعة، لكن المنصات القديمة استخدمت معيار منفذ مختلف. سمحت محولات الوصلات السريعة بالتكامل دون إعادة تمديد الأنابيب للمنصة بأكملها؛ وكان المفتاح هو توثيق السلسلة/التصنيفات وإضافة أغطية + خطوات تنظيف إلى إجراء التشغيل القياسي للصيانة.
نصيحة: أضف أغطية ضد الغبار وروتين “مسح قبل التوصيل”. معظم تسربات الوصلات السريعة ومشاكل التصاقها ناتجة عن التلوث، وليس عن التصميم.
مقارنة الوصلات السريعة والمحولات
التصميم والبناء
تستخدم الوصلات السريعة آليات قفل وصمامات للوصلات السريعة؛ بينما تركز المحولات على التوافق والإحكام المستقر.

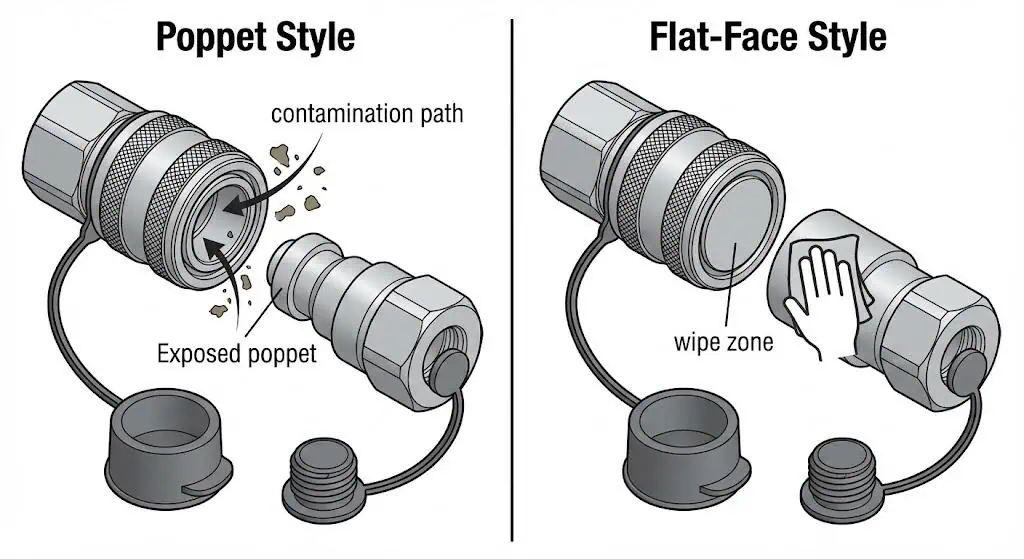

غالبًا ما تستخدم الوصلات السريعة أنظمة قفل بالكرات وتصاميم ذات وجه مسطح وأختام داخلية للتحكم في التسرب أثناء التوصيل/الفصل. تعتمد المحولات على هندسة القلاوظ/المقعد وقوة المادة. من حيث المشتريات: الوصلات السريعة هي “واجهة خدمة”، والمحولات هي “واجهة أنابيب”. للرجوع السريع إلى معايير الوصلات السريعة، راجع عمليات البحث عن ISO 7241 (سلسلة الوصلات السريعة) و ISO 16028 (اتفاقيات الوجه المسطح).
يسلط الجدول أدناه الضوء على الاختلافات الرئيسية في التصميم التي تؤثر على المتانة والتوافق:
| نوع الوصلة | طريقة التوصيل | ميزات المتانة | جوانب التوافق |
|---|---|---|---|
| وصلات الدفع للتوصيل | آلية قفل بالكرة | اتصال موثوق وفعال عند الحفاظ على نظافته | توافق قياسي ضمن نفس السلسلة |
| دفع-سحب | قفل بالكرة محسّن | تشغيل مريح بدون استخدام اليدين | مفيد للتغييرات المتكررة |
| وجه مسطح | قفل كروي، فقدان سائل ضئيل | يقلل من التلوث والانسكاب عند الواجهة | غالبًا ما يُختار لاحتياجات نظافة المعدات المتنقلة |
| ربط بالبرغي | تثبيت يدوي | قوة تثبيت عالية تحت الظروف القاسية | يُستخدم حيث تكون الاهتزازات والهوامش الأمانية حرجة |
تستخدم وصلات الهيدروليك حلقات O، وجوانات، ومقاعد مخروطية، وممارسات ختم لولبية مضبوطة لمنع التسربات والتلوث. موقع الختم مهم: بعض الوصلات تُختم عند الوجه (ORFS)، وبعضها عند المقعد (JIC)، وبعضها عند القلاوظ المخروطي (NPT/BSPT).
كيفية عملها
تقوم المحولات بتوصيل المكونات للاستخدام الدائم أو شبه الدائم، بينما تُمكّن الوصلات السريعة من الاقتران السريع للفصل لإجراء تغييرات سريعة.
تستخدم المحولات لربط وصلات الهيدروليك ذات الأحجام أو المعايير المختلفة، مما يضمن التوافق والتشغيل الآمن. تسمح الوصلات السريعة بفصل الخطوط بسرعة للصيانة أو تبديل الملحقات. من الناحية الهندسية، تتبادل الوصلات السريعة بعض التعقيد الداخلي (الصمامات/الحشوات/القفل) مقابل سرعة الخدمة والمرونة التشغيلية.
| نوع المكون | الوظيفة |
|---|---|
| التركيبات | توصيل الخراطيم والأنابيب بالمكونات الرئيسية، مع الحفاظ على نقل السوائل الآمن. |
| المحولات | تحويل الأحجام/الأنواع/المعايير حتى يمكن للمكونات الاتصال بشكل صحيح. |
توفر وصلات الهيدروليك ذات الوجه المسطح اتصالات نظيفة وفعالة وآمنة عن طريق تقليل التسرب والتجاويف المكشوفة أثناء الاتصال والفصل. يساعد هذا في حماية الأنظمة الحساسة للتلوث.
التطبيقات النموذجية
تتفوق الوصلات السريعة عندما تكون التغييرات المتكررة مطلوبة؛ بينما تتفوق المحولات في التمديدات الثابتة والتحويلات القياسية.
تكون الوصلات السريعة شائعة في المعدات المتنقلة (البناء/الزراعة) ومحطات الاختبار. بينما تكون المحولات شائعة في المنصات الصناعية، والنفط والغاز، والتمديدات النباتية حيث لا ينبغي فصل الوصلة بشكل روتيني.
- الوصلات الهيدروليكية السريعة: الحفارات، والجرارات، والمكابس، ومعدات اختبار الصيانة.
- محولات الوصلات: منصات الحفر النفطية، والآلات الثقيلة، والمصانع الصناعية، والمشعبات، وتوجيه الألواح.
- الوصلات السريعة: معدات السيارات والبناء التي تحتاج إلى تغييرات سريعة للأدوات.
- ملحقات الهيدروليك: في كل مكان تُستخدم فيه القوة الهيدروليكية—يحدد نمط الختم والتركيب الصحيح الموثوقية.
نصيحة: طابق طريقة الختم والمادة مع التطبيق. معظم التسريبات المتكررة تأتي من عدم تطابق نمط الختم، أو وجوه الوصلات المتسخة، أو عزم الشد الزائد الذي يتلف المقاعد/القلاوظ.
إيجابيات وسلبيات محولات الهيدروليك
المزايا
تقدم محولات الهيدروليك وصلات مستقرة ومسيطر عليها ضد التسرب ومرونة عملية لتحويلات التوافق. في العديد من المصانع، تقلل المحولات من وقت التوقف لأنها تمنع سيناريوهات “إعادة تركيب كل شيء” أثناء عمليات التحديث. تظل هذه الميزة فعالة فقط عندما يتطابق المحول مع المعيار الصحيح (القلاوظ + المقعد + مادة السداد حيثما ينطبق ذلك).
| ميزة | الوصف |
|---|---|
| التحكم في التسرب (عند تحديده بشكل صحيح) | يضمن التطابق الصحيح للمقعد/السداد منع التسرب وإعادة العمل بعد دورات التسخين. |
| القدرة على تحمل الضغط العالي (تعتمد على التصنيف) | يعتمد الأداء على السلسلة/الحجم/المادة؛ اختر دائمًا بناءً على الضغط المصنف ودورة العمل الفعلية. |
| سهولة التحديث | يحول المعايير دون استبدال المكونات الرئيسية. |
| المرونة في التوجيه | تحل المنحنيات/المقاطع الثلاثية/الجدران الفاصلة مشكلات المساحة وانحناءات الخراطيم. |
| إدارة الاهتزاز (التصميم + التركيب) | التوجيه الصحيح واختيار الحشية المناسبة يقللان من مسارات التسرب الناتجة عن الحركة الدقيقة. |

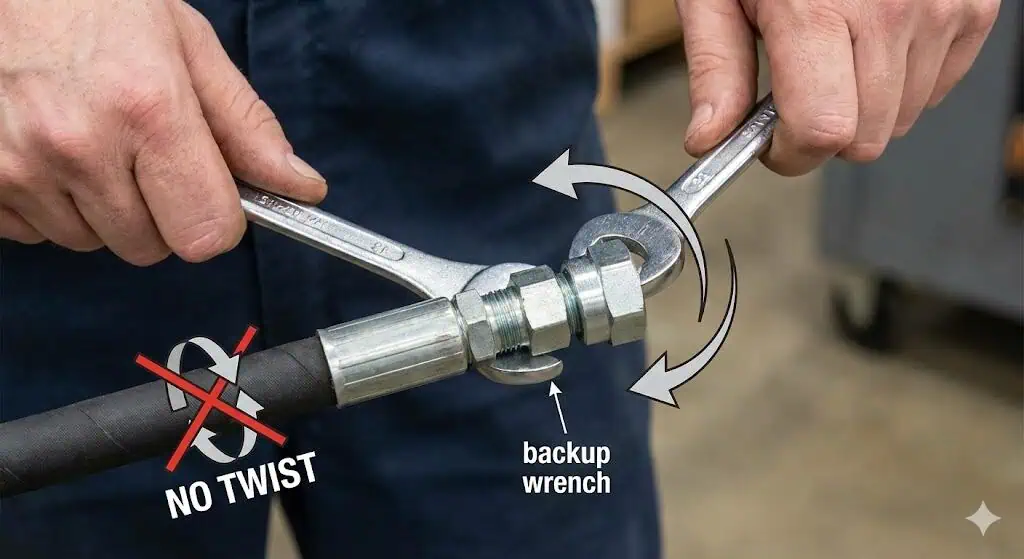

الحذر الهندسي (ما يتعلمه المثبتون بالطريقة الصعبة): الشد الزائد لا “يجعله أكثر أماناً”. غالباً ما يؤدي إلى تشويه المقاعد، أو اقتلاع القلاوظ الأول، أو التسبب في التحام بارد—خاصةً على القلاوظ المصنوع من الفولاذ المقاوم للصدأ. استخدم ممارسة عزم الشد المضبوط وافحص أوجه الختم قبل التجميع.
نصيحة: اختر المحولات عندما تحتاج إلى تحويل معايير القلاوظ/المقاعد أو حل مشكلات التوجيه، وعندما لن يتم فصل الاتصال بشكل متكرر.
القيود
المحولات ليست بديلاً عن واجهة فصل سريع. إذا كان يجب فصل الاتصال بشكل روتيني، فإن الحل القائم على المحولات يزيد وقت العمل ويزيد من فرصة تلف القلاوظ/المقاعد على مر الدورات المتكررة. تأكد دائماً من الضغط، ودرجة الحرارة، ونوع القلاوظ، وطريقة الختم.
| نوع القيد | الوصف |
|---|---|
| توافق المواد | تأكد من أن مادة المحول وطلائه يتناسبان مع سائل الهيدروليك والبيئة (التآكل، الغسيل، المواد الكيميائية). |
| تصنيفات الضغط ودرجة الحرارة | تحقق من أن التصنيفات تلبي أو تتجاوز متطلبات النظام وتأخذ في الاعتبار الارتفاعات المفاجئة وتقلبات درجة الحرارة. |
| أنواع القلاوظ والمعايير | حدد وطابق نمط القلاوظ + المقعد لمنع التسرب، وتلف المقاعد، واقتلاع القلاوظ. |
| الحجم والملاءمة | القياس الدقيق ضروري؛ “القريب بما يكفي” يزيد من مخاطر إعادة العمل. |

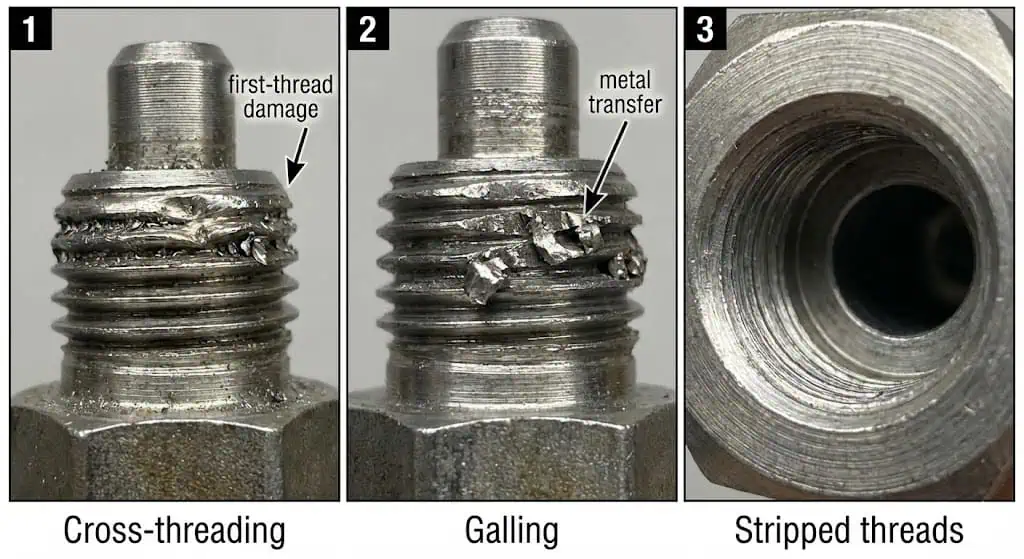

مثال ميداني (تلف القلاوظ): أجبر فريق صيانة تركيب BSP في منفذ NPT لأنه “بدأ باليد”. اقتُلع القلاوظ الأول، تلوث المادة السادة المنفذ، وتسرب الوصلة تحت الحمل. كان الإجراء التصحيحي استبدال تركيب المنفذ التالف، تنظيف التلوث، وإنفاذ تحديد القلاوظ باستخدام مقاييس.
إذا كنت بحاجة إلى سير عمل استكشاف أخطاء التسرب، استخدم طريقة قابلة للتكرار (تنظيف → تشغيل تحت حمل منخفض → العثور على أول نقطة رطوبة → تحديد نمط السد → إصلاح صحيح → إعادة الاختبار بعد التسخين) قبل تغيير الأجزاء.
إيجابيات وسلبيات وصلات الهيدروليك
المزايا
توفر وصلات الهيدروليك اتصالات سريعة وقابلة للتكرار تعزز وقت التشغيل عندما يجب تبديل المرفقات أو الوحدات. تكون الوصلات ذات قيمة أكبر عندما يهم وقت الخدمة وعندما توجد إجراءات للنظافة وفحص السد.
- أنت تقلل وقت التوقف. تقضي الوصلات على الوقت الضائع عندما ترفض الخراطيم إعادة الاتصال بسبب الضغط المحبوس، خاصة في المعدات المتنقلة.
- تُحسِّن سلامة المشغل من خلال تقليل مخاطر رش الزيت غير المنضبط أثناء الفصل (عند اتباع إجراءات تخفيف الضغط والممارسات الصحيحة).
- تتجنب الحلول المؤقتة الخطرة. توفر الوصلات واجهة مصممة للفصل المتكرر.
- تمديد عمر خدمة المكونات عند الحفاظ على الأسطح نظيفة واستبدال الحلقات مبكرًا.
- تحقيق تبديلات التثبيت بشكل أسرع، مما يزيد الإنتاجية في المعدات المتنقلة والثابتة.
نصيحة: الوصلة لا تكون موثوقة إلا بقدر روتين الصيانة المحيط بها—نظف الأسطح، غطِّ عند الفصل، افحص الحلقات، ودرِّب المشغلين.
العيوب
تضيف الوصلات واجهة يجب إدارتها. المشاكل الأكثر شيوعًا في العالم الحقيقي هي التلوث عند السطح، عدم تطابق الحلقات، وفشل إعادة التوصيل بسبب الضغط المتبقي.
- اختيار الحلقة الخاطئة لسائل الهيدروليك أو ظروف درجة الحرارة يمكن أن يتسبب في فشل مبكر. تأكد من توافق مادة السدادة كجزء من المواصفات.
- قد يحدث تسرب وتلوث إذا تم تركيب الوصلات بشكل غير صحيح، أو خلطها عبر سلاسل غير متوافقة، أو استخدامها بدون أغطية/تنظيف.
- الخراطيم والتجهيزات المتصلة بواسطة وصلات معرضة للتآكل إذا تعرضت للاحتكاك، أو الصدمات، أو الأحمال الجانبية المتكررة. قم بحماية الخراطيم وإدارة مساراتها.
ملاحظة: افحص الوصلات بانتظام. استبدل السدادات البالية مبكرًا، حافظ على نظافة الأسطح، ولا تجبر إعادة التوصيل تحت ضغط متبقي.
اختيار التركيب المناسب
قائمة مراجعة القرار
استخدم هذه القائمة المرجعية لتقرر بين محول هيدروليكي ووصلة لنظامك. هذه هي النسخة الملائمة للمشتريات التي تمنع معظم حالات فشل “طلب الجزء الخاطئ”.
| المعايير | الوصف |
|---|---|
| ضغط التشغيل | تأكد من قدرة المكون على تحمل أقصى ضغط بالإضافة إلى ذروات الضغط الفعلية في الدائرة. |
| توافق القلاوظ/الموصل | للمحولات: تأكد من نوع القلاوظ + نمط المقعد. للموصلات: تأكد من السلسلة، الحجم، ونمط الوجه. |
| معدل التدفق | تأكد من أن التركيبة تدعم معدل التدفق المطلوب دون انخفاض غير مقبول في الضغط. |
| توافق المواد | اختر المواد التي تقاوم التآكل وتتناسب مع السائل الهيدروليكي. |
خطوات التحقق القابلة للتنفيذ (ما يجب فعله قبل الطلب):
- حدد طريقة السد: قلاوظ مخروطي (ممارسة استخدام مادة السد)، مقعد مفرود، أو سد وجهي (حلقة O).
- قم بالقياس والتأكد من: قطر القلاوظ + خطوة القلاوظ، وزاوية المقعد/نمط الوجه. لا تخمن من الصور.
- تأكيد دورة العمل: اهتزاز مستمر، انفصال متكرر، مواد كيميائية للغسيل، تعرض خارجي.
- اختيار مادة الختم: مطابقة للسائل ونطاق درجة الحرارة؛ توثيق ذلك في أمر الشراء/المواصفات.
- تخطيط التحكم في التلوث: أغطية الغبار، إجراء المسح، وطريقة التخزين للخطوط المنفصلة.
نصيحة: إذا كان الاتصال سيتم فصله بشكل روتيني، اكتب “أغطية + مسح قبل التوصيل” في إجراء التشغيل القياسي للصيانة. هذا يمنع أعطالاً أكثر من تغيير العلامات التجارية.
أمثلة حالات الاستخدام
اختيار بناءً على تكرار الخدمة، خطر التلوث، ومدى حساسية النظام للتسرب.
- السيارات:
استخدم محولًا لتحويل مستقر بين القلاوظ/المنافذ غير المتطابقة. استخدم وصلات سريعة لطاولات الاختبار وتبديل الأدوات المتكرر حيث يحدد وقت الإعداد التكلفة. - التصنيع:
تحافظ الوصلات السريعة على سرعة تبديل المرفقات. اختر وصلات سريعة ذات وجه مسطح عندما تكون البيئة متسخة ويهتم التحكم في التلوث. استخدم المحولات عندما يجب تحويل الخراطيم/المنافذ عبر المعايير. - النفط والغاز:
المحولات شائعة للسباكة المستقرة عالية النزاهة على المنصات. الوصلات السريعة مفيدة لوحدات الصيانة، أجهزة التنظيف، والتبديلات الطارئة—بشرط التحكم في النظافة. - التعامل مع المواد:
استخدم المحولات لتحويلات السباكة، والوصلات السريعة للوصول السريع للخدمة على الأساطيل حيث وقت التشغيل هو مؤشر الأداء الرئيسي.
تدعم Sunhy التكوينات القياسية والمخصصة (أنواع القلاوظ، المواد، الطلاءات) بحيث يمكن مطابقة الأنظمة لدورات العمل الفعلية بدلاً من الأجزاء “ذات الحجم الواحد”.
عوامل يجب مراعاتها
هذه العوامل تحدد ما إذا كان الوصلة تنجو من الاستخدام الفعلي. معظم حالات الفشل ليست “عيوبًا غامضة”—بل هي مشاكل عدم تطابق أو تثبيت يمكن منعها باستخدام قائمة مراجعة منضبطة.
| عامل | الوصف |
|---|---|
| التوافق | طابق الحجم، معيار القلاوظ/المقعد، وسلسلة الوصلة السريعة. تأكد من طريقة السد. |
| تصنيف الضغط | اختر المكونات المصنفة لأقصى النظام والذروات. |
| نطاق درجة الحرارة | اختر المواد والأختام التي تحافظ على خصائصها ضمن نطاق التشغيل الخاص بك. |
| نوع السائل | تأكد من التوافق مع الزيوت المعدنية، أو سوائل الماء-الجليكول، أو السوائل الاصطناعية كما هو مستخدم. |
| المادة | اختر الفولاذ/الفولاذ المقاوم للصدأ/النحاس الأصفر/الألومنيوم بناءً على مقاومة التآكل، القوة، ودورة العمل. |
- كل وصلة لها فئة ضغط مصنفة؛ تأكد من أن التصنيف هو لحجمك/سلسلتك، وليس مجرد ادعاء تسويقي عام.
- التقلبات في درجة الحرارة يمكن أن تغير سلوك الأختام؛ حدد مادة الختم وتحقق من توافقها مع سائلك.
- إذا كانت عمليتك متسخة أو كاشطة، ركز على التحكم في التلوث (أغطية، تصميمات ذات وجه مسطح، وخطوات تنظيف).
مجموعة منتجات Sunhy تغطي المعايير والمواد الشائعة، وتدعم التخصيص للمعدات غير القياسية أو القديمة حيث يكون التوافق هو القيد الرئيسي.
باختصار:
- اختر وصلة هيدروليكية عندما تحتاج إلى اتصال مستمر، مضبوط التسرب بين معايير أو أحجام مختلفة للقلاوظ/المقاعد.
- اختر وصلة اقتران عندما تحتاج إلى توصيل/فصل سريع للتغييرات المتكررة أو الصيانة.
- بالنسبة للعديد من الأنظمة، تكون النتيجة الأفضل هي محول + وصلة اقتران: المحول للتحويل القياسي، وصلة الاقتران لسير عمل الخدمة.
تطبيقات المحولات ووصلات الاقتران الهيدروليكية
الاستخدام الصناعي
عادةً تفضل الأنظمة الصناعية المحولات للسباكة المستقرة ووصلات الاقتران للصيانة المعيارية.
غالبًا ما تعطي المصانع والمصانع الكيميائية ومواقع مناولة المواد الأولوية للتحكم في التسرب وإمكانية الخدمة. اختر المواد والطلاءات التي تتطابق مع البيئة. عادةً ما يتم اختيار الفولاذ المقاوم للصدأ للبيئات الكيميائية/الرطبة؛ الفولاذ الكربوني مع الطلاء المناسب شائع للصناعة العامة؛ النحاس/الألومنيوم يستخدمان في تطبيقات مختارة.
للإشارات إلى طريقة السد ومناقشة مادة السد، راجع أنواع السد واعتبارات مادة السد (استخدمه كنقطة بداية، ولكن تحقق من بيانات الشركة المصنعة للسائل ودرجة الحرارة الفعلية).
| المادة | الخصائص | التطبيقات النموذجية |
|---|---|---|
| الفولاذ المقاوم للصدأ | قوة عالية، مقاومة للتآكل | كيميائية، بحرية، غسيل، صناعية |
| نحاس أصفر | مقاومة جيدة للتآكل، قوة متوسطة | تطبيقات مختارة ذات ضغط منخفض |
| ألومنيوم | خفيفة الوزن، مقاومة للتآكل | أنظمة ذات ضغط منخفض وحساسة للوزن |
نصيحة: لا تحدد المادة وحدها. حدد المادة + الطلاء (إذا كانت من الصلب الكربوني) + مادة السدادة + المعيار/السلسلة. هذا ما يجعل الوصلة قابلة للتكرار.
معدات متنقلة
تستفيد المعدات المتنقلة من وصلات الاقتران للتغييرات ومحولات التحويل.
تتعرض الحفارات والجرافات والرافعات لاهتزازات شديدة وصدمات وتلوث. إن نظافة وجه الوصلة وحماية توجيه الخرطوم لهما تأثير مباشر على تكرار التسرب. للحالات النموذجية للتطبيقات المتنقلة واستخدامات المحولات، انظر تطبيقات المحولات الهيدروليكية في المعدات المتنقلة.
- تستخدم معدات البناء المحولات لاتصالات آمنة تحت الاهتزازات والحمل (عندما تكون طريقة السد صحيحة).
- تستفيد الآلات الزراعية من وصلات التوصيل السريع لتغييرات التوصيل المتكررة.
- تمنع الأغطية الموثوقة/الروتينات التنظيفية الأعطال الناجمة عن التلوث وتقلل وقت التوقف.
ملاحظة: افحص الوصلات بانتظام. الأوساخ على أوجه الوصلات، تآكل الخرطوم، والضغط المتبقي هي الأسباب الرئيسية لمشاكل التوصيل السريع المتنقلة.
البناء والزراعة
يضيف البناء والزراعة عاملين مجهدين: التعرض للتلوث ودورات التوصيل/الفصل المتكررة.
يجب أن تناسب المحولات والوصلات معدات متنوعة وتتحمل البيئات القاسية. عادةً ما تأتي أفضل التحسينات من توحيد سلسلة الوصلات، واستخدام الأغطية، وتدريب المشغلين على خطوات إزالة الضغط والتنظيف.
| تحدي | الوصف |
|---|---|
| التعرض للظروف القاسية | تتسبب الأوساخ والمواد الكيميائية والرطوبة في تدهور المكونات بمرور الوقت وتؤدي إلى أحداث التلوث. |
| التوافق مع المعدات | يجب أن تتطابق المحولات والوصلات مع الآلات والأدوات المختلفة دون خلط سلاسل غير متوافقة. |
| خطر التسربات والأعطال | يزيد الفصل المتكرر من تآكل الحشيات؛ ويؤدي التنظيف غير الجيد إلى التلوث والالتصاق. |
- يمكن أن تجعل تغييرات الأدوات المتكررة توصيل الوصلات صعبًا بسبب الضغط المتبقي.
- يُجبر التوصيلات تحت الضغط على خطر تلف المعدات وإصابة المشغل.
- تحمي التوصيلات الخالية من التسرب نظامك من التلوث والاهتزاز (عندما تكون الإجراءات والمواصفات صحيحة).
تساعد خيارات العزل لدى Sunhy (حلقات O، خيارات الوجه المسطح، الطلاءات) في الحفاظ على الموثوقية - بشرط أن تكون مواصفات النظام (المعيار/السلسلة/الضغط/مادة العزل) محددة بوضوح.
اختر المحولات لتحويلات مستقرة ومتحكم في التسرب. اختر الوصلات السريعة لاتصالات الخدمة السريعة والقابلة للتكرار.
يجب أن تتطابق دائمًا تصنيف الضغط، التوافق الحراري, ، مقاومة السوائل، ونوع القلاوظ مع نظامك.
- للمحولات: تأكد من القلاوظ + المقعد + تصنيف الضغط + المادة/الطلاء + طريقة الإحكام.
- للوصلات السريعة: ضع في الاعتبار الضغط، معدل التدفق، مادة الإحكام, ، حجم المنفذ، البيئة، وتكرار الاستخدام.
استشارة فريق Sunhy يساعد في المتطلبات المخصصة (المنافذ القديمة، المعايير المختلطة، المساحة المحدودة) بحيث يكون التجميع النهائي قابلًا للتكرار والصيانة.
الأسئلة الشائعة
ما الفرق الرئيسي بين محول هيدروليكي وموصل هيدروليكي؟
المحول يحول معايير القلاوظ/المقعد لاتصال مستقر؛ الوصلة السريعة هي واجهة فصل سريع لدورات توصيل/فصل متكررة.
تُحلّ المحولات مشكلات التوافق والتوجيه. بينما تحلّ الوصلات مشكلات وقت التشغيل وإمكانية الوصول للصيانة. يجب اختيار كليهما بناءً على الضغط المقنن، ونمط السدادة، والبيئة المحيطة.
| محول | وصلة |
|---|---|
| تحويل التوافق، أنظمة السباكة شبه الدائمة | اتصال/فصل سريع، استخدام متكرر للصيانة |
متى يجب استخدام محول هيدروليكي؟
استخدم محول هيدروليكي عندما تحتاج إلى اتصال مستقر ومتحكم في التسرب بين معايير أو أحجام قلاوظ/مقعد غير متطابقة.
تأكد من طريقة السد (قلاوظ مخروطي مقابل مقعد فلير مقابل سد وجهي) واستخدم عزم شد مضبوط. إذا كان سيتم فصل الوصلة بشكل متكرر، فإن الوصلة عادةً ما تكون الواجهة الأفضل.
ملاحظة هندسية: إذا كان “المزيد من عزم الشد” هو الحل الوحيد الذي يمكنك التفكير فيه، أعد التحقق من نمط السد ومطابقة القلاوظ/المقعد قبل إتلاف الأجزاء.
هل يمكنك استخدام محولات وموصلات هيدروليكية معًا؟
نعم، وهو شائع في الأنظمة الحقيقية.
استخدم محولًا لتحويل معايير القلاوظ/المقعد، ثم قم بتركيب وصلة في اتجاه التدفق لتمكين تغييرات التوصيل السريع أو الوصول للصيانة. هذا النهج يقلل من إعادة العمل ويحسن وقت الخدمة.
كيف تختار المادة المناسبة للموصلات أو الوصلات الهيدروليكية؟
اختر المادة بناءً على خطر التآكل، وفئة الضغط، والبيئة المحيطة، وتوافق السائل.
- الفولاذ المقاوم للصدأ: بيئات تآكل/رطبة/كيميائية
- الفولاذ الكربوني مع طلاء: استخدام صناعي ثقيل شائع
- النحاس/الألومنيوم: تطبيقات مختارة (تأكيد التصنيف والتوافق)
حدد أيضًا مادة السدادة (حلقة O/مطاط) بناءً على نوع سائل الهيدروليك ونطاق درجة حرارة التشغيل. المادة وحدها لا تكفي لموثوقية قابلة للتكرار.
ما الصيانة التي تتطلبها المحولات والوصلات الهيدروليكية؟
افحص التسريبات، والتآكل، والتآكل، وسلامة التوصيل على جدول منتظم.
- امسح وجوه الوصلات قبل التوصيل؛ استخدم أغطية الغبار عند الفصل.
- استبدل السدادات التالفة أو المسطحة مبكرًا (لا “تشغلها حتى تفشل”).
- افحص مسار الخرطوم ونقاط التآكل؛ احمِ الخراطيم في مناطق الاهتزاز.
- بعد الخدمة، أعد الاختبار تحت الحمل وأعد الفحص بعد التسخين.
ملاحظة السلامة: قم دائمًا بإزالة الضغط قبل التفكيك. إصابات الحقن الهيدروليكي عالية الضغط خطيرة وتتطلب عناية طبية فورية.
