فلنجة سد مقابل فلنجة عمياء: أفضل عزل للأنابيب؟ (دليل)

الفرق الرئيسي بين الفلنجة العمياء والفلنجة العمياء ذات الشكل الثماني هو مكان استخدامهما وكيفية تحقيق العزل.
الفلنجة العمياء هي عادةً غطاء نهاية (لوح صلب، بدون تجويف) يتم تثبيته بمسمار إلى نهاية أنبوب أو فوهة. الفلنجة العمياء ذات الشكل الثماني هي غطاء خط تشغيلي يتم تركيبها بين فلنجتين، مما يسمح للمشغلين بالتبديل بين وضع “مفتوح” (فاصل) و“مغلق” (غطاء) مع تأكيد مرئي واضح. عمليًا، الخيار الأكثر أمانًا هو الذي يتطابق مع فلسفة العزل الخاصة بك (عزل إيجابي مقابل غطاء نهاية)، وتكرار الصيانة، وقيود الضغط–درجة الحرارة والتثبيت/الشد للمفصل.

في الصناعة، يظهر كلاهما عبر:

• النفط والغاز: عزل الخط لفترات الصيانة، إغلاق نهايات الفلنجات العمياء على الفوهات ونقاط الربط
• المعالجة الكيميائية: عزل السوائل الخطرة حيث تكون الحالة المرئية مهمة
• توليد الطاقة: خدمات البخار/الماء مع تحكم صارم في وصلات البراغي
• معالجة المياه: العزل الدوري واستبدال المعدات

الميزة	الفلنجة العمياء الطرفية (عازل الخط)	الفلنجة العمياء (إغلاق النهاية)
الهيكل	قرصان متصلان بجسر (عازل + فاصل)	لوح صلب واحد (بدون ثقب)
وظيفة العزل	يوفر عزلًا إيجابيًا بين الفلنجات؛ يكون موضعه واضحًا بصريًا	يُغلق نهاية أنبوب/فوهة؛ ليس جهاز فتح/إغلاق “في الخط”
حالة الاستخدام	نقاط عزل متكررة أو مجدولة (عمليات الإيقاف المؤقت، تبديل المعدات)	إغلاق دائم، نهايات اختبار الهيدرو، فوهات احتياطية، نقاط توسعة مستقبلية
التثبيت	يبقى في الخط؛ يتطلب فحص طول البرغي لكلا الوضعين	يُثبت بالبراغي مرة واحدة؛ إزالته تتطلب تفكيكًا كاملاً
اقتران شائع	اختيار الحشية والتجميع المضبوط أمران حاسمان لمنع التسربات الطارئة	اختيار الحشية والتجميع المضبوط أمران حاسمان لمنع التسربات الطارئة

توضيح مهم: “اللوح والفاصل” (ألواح مجدافية) هي أيضًا ألواح خطية ضمن نفس عائلة التطبيقات. الستارة البصرية هي في الأساس الشكل المجمع والدوار المستخدم عندما يرغب المشغلون في التبديل السريع و حالة مرئية واضحة.

يجب على المشغلين دائمًا مراعاة متطلبات عزل النظام (العزل الإيجابي مقابل الإغلاق النهائي)، ونوع الحشية، وإجراء التثبيت/العزم قبل اتخاذ القرار.

نظرة عامة على الفلنجة العمياء

ما هي الفلنجة العمياء؟

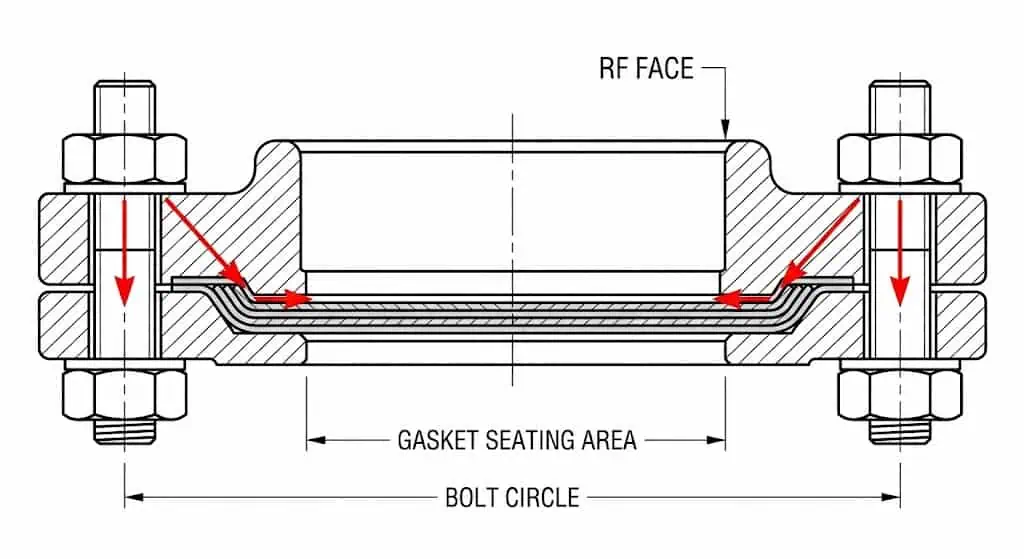

الفلنجة العمياء هي لوحة صلبة من قطعة واحدة تُستخدم لسد نهاية الأنبوب أو الفوهة.
هذا النوع من الفلنجات لا يحتوي على فتحة مركزية. فهو يمنع التدفق من خلال توفير حد ضغط مثبت بالبراغي عند وصلة نهاية. في وثائق التصميم، يتم تحديد الفلنجات العمياء عادةً بموجب معايير فلنجات الأنابيب (على سبيل المثال، ASME B16.5 لـ NPS 1/2–24) ويتم اختيارها حسب فئة الضغط/PN, الفلنجة (RF/FF/RTJ)، و المادة.

الميزة	فلنجة عمياء	فلنجات أخرى
التصميم	لوحة صلبة، بدون تجويف	فتحة للوصلات
الوظيفة	يُغلق نهاية الأنبوب/الفوهة (إغلاق نهائي)	يصل الأنابيب، والصمامات، والأجهزة، أو المعدات
التطبيقات	عزل نهائي، حدود صيانة، نهاية اختبار هيدروستاتيكي، وصلة مستقبلية	ربط أقسام الأنابيب

تصنع Sunhy فلنجات عمياء من الفولاذ المقاوم للصدأ من حدادة مزدوجة الشهادة 316/316L. من منظور هندسي لضمان الجودة، الأهم هو: إمكانية تتبع الدفعة/المعالجة الحرارية (MTR)، المعالجة الحرارية الصحيحة بالحل للفولاذ المقاوم للصدأ الأوستنيتي، الامتثال البعدي للمعيار المحدد، ونهاية وجه الحشية المطلوبة بمواصفات المشروع.

مثال ميداني (خطأ في الاختيار): طلب فريق صيانة فلنجة عمياء “Class 300” لكن قام بتركيبها على وصلة RTJ التي تتطلب أخدود RTJ. استقرت الفلنجة، لكن لم يمكن تنشيط الحشية بشكل صحيح وظهر تسرب أثناء التسخين. الحل لم يكن “مزيد من عزم الشد”—بل كان الوجه الصحيح (RTJ) واختيار الحشية، ثم إعادة التجميع باستخدام إجراء تثبيت محكم.

الوظيفة وحالات الاستخدام

يوفر الفلنج الأعمى إغلاقًا نهائيًا أو مؤقتًا لنهايات خطوط الأنابيب وفوهات المعدات.
يستخدمه المشغلون لإيقاف التدفق عند نقطة نهاية أثناء الإصلاحات، أو عزل فرع/فوهة غير مستخدمة، أو إنشاء حدود ضغط للاختبار. في المصانع الفعلية، يعتمد الأداء الخالي من التسرب أقل على “السُمك” وأكثر على نظام الوصلة المسمارية: حالة سطح الفلنج، ونوع الحشية، ومادة/حالة البرغي، والتشحيم، والمحاذاة، وطريقة الشد (متعددة المراحل + نمط نجمي). تُدار إرشادات التجميع لوصلات الفلنج المسمارية لحدود الضغط عادةً تحت إجراءات وصلة الفلنج المتماشية مع الإرشادات المعترف بها (على سبيل المثال، ASME PCC-1).

تشمل حالات الاستخدام الشائعة:

• عزل نهايات الأنابيب للصيانة المخطط لها (إغلاق نهائي)
• إغلاق فوهات غير مستخدمة على أوعية الضغط ومبادلات الحرارة
• حدود اختبار الهيدرو واختبار الهواء المضغوط (مع اهتمام إضافي بالطاقة المخزنة وسلامة الاختبار)

يوضح الجدول التالي عائلات المعايير النموذجية المستخدمة عند تحديد الفلنجات العمياء (تحقق دائمًا من معيار المشروع ونطاق الحجم):

قياسي	الرمز / التسمية	نطاق الأحجام	فئة الضغط / PN	أنواع الوجوه
ASME / ANSI (الولايات المتحدة الأمريكية)	ASME B16.5	NPS 1/2 – 24	Class 150, 300, 600, 900, 1500, 2500	RF, RTJ, FF, T&G, M&F
ASME (القطر الكبير)	ASME B16.47	NPS 26 – 60	Class 75, 150, 300, 400, 600, 900	RF, RTJ (حسب السلسلة والمواصفة)
DIN / EN (أوروبا)	عائلات الفلنجات DIN 2527 / EN	مدى DN لكل سلسلة	سلسلة PN لكل مواصفة	RF, FF, T&G (لكل مواصفة)
JIS (اليابان)	JIS B2220	مدى الأحجام لكل سلسلة	سلسلة K لكل مواصفة	FF, RF

مثال ميداني (استكشاف أخطاء التسرب): أظهرت فلنجة عمياء على خط محلول ملحي “تسربًا عشوائيًا” بعد شد البراغي. كان السبب الجذري هو بدء تآكل شِقّي/نُقَري تحت إجهاد جلوس الحشية مع التعرض للكلوريد ووجه خشن/ملوث. الإجراءات التصحيحية: استبدال الحشية، تنظيف وفحص الوجه، التحقق من تشطيب الفلنجة، النظر في نوع الحشية المناسب للخدمة، والشد باستخدام إجراء متعدد المراحل مضبوط وموثق.

قائمة تدقيق عملية لتركيب البراغي (تنطبق على كل من الفلنجات العمياء والفلنجات العمياء للخطوط):

• تأكد من تطابق نوع الوجه (RF/FF/RTJ) مع الفلنجة المقابلة ومعيار الحشية (للحشيات المعدنية، راجع ASME B16.20).
• تحقق من محاذاة الفلنجة (متوازية ومركزية). سوء المحاذاة يستهلك حمل البرغي ويقلل إجهاد الحشية.
• تحقق من درجة البرغي/المسمار اللولبي المزدوج والصامولة وفقًا للمواصفة (تشمل معايير التثبيت الشائعة ASTM A193 للمسامير اللولبية المزدوجة وASTM A194 للصواميل) وتأكد من طول التعشيق اللولبي القابل للاستخدام.

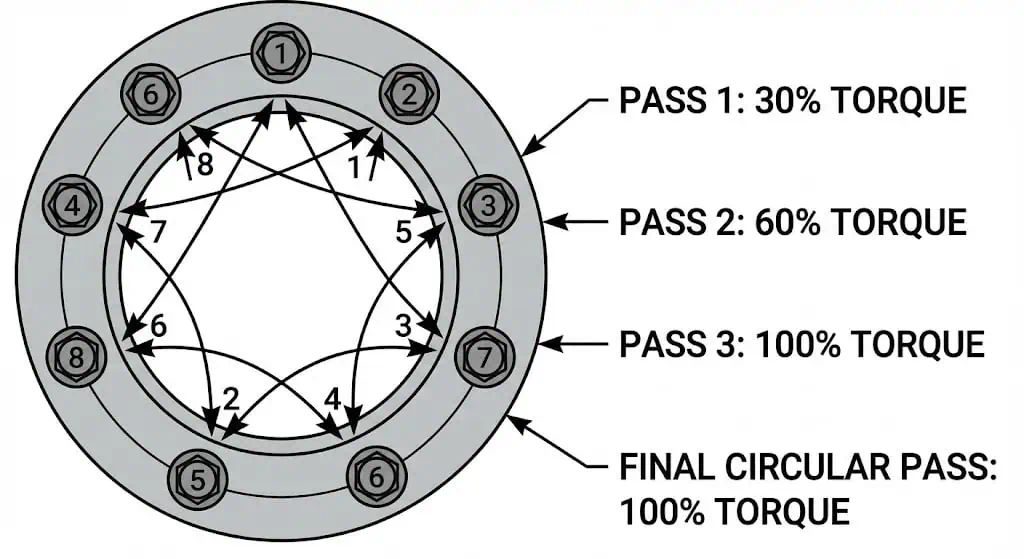

• استخدم طريقة شد مضبوطة: شد أولي خفيف، ثم عزم 30%/60%/100% بنمط نجمة؛ ثم تمريرة دورانية نهائية حول الفلنجة.

التطبيقات النموذجية

تُستخدم الفلنجات العمياء حيثما يكون مطلوبًا إغلاق نهائي آمن وقابل للتفتيش.
وهي شائعة في الخدمات عالية العواقب، لكنها لا تحل محل العزل الإيجابي داخل الخط عندما يكون متطلب السلامة العملية هو “تغطية الخط” بين فلنجتين.

• النفط والغاز خطوط الأنابيب (إغلاقات نهائية، وصلات، فتحات احتياطية)
• مصانع المعالجة الكيميائية
• منشآت توليد الطاقة
• أنظمة معالجة المياه
• البناء البحري وبناء السفن

الصناعات	وصف التطبيق
النفط والغاز	نهايات إغلاق على الرؤوس/الفوهات؛ حدود الاختبار الهيدروليكي؛ نقاط التوسع المستقبلية (تحقق من جداول الفئة/المادة وفقًا للمواصفة الحاكمة).
بحري	نهايات إغلاق تركز على التآكل؛ انتبه لخطر التآكل الشِقّي واختيار الحشية.
المعالجة الكيميائية	حدود السوائل الخطرة؛ إجراءات سلامة وصلات البراغي تقلل من الانبعاثات المتسربة.
توليد الطاقة	أنظمة البخار/الماء؛ الدورات الحرارية قد تسبب ارتخاء البراغي—استخدم تجميعًا مضبوطًا وفترات تفتيش.
الزراعة	الأنابيب والمشعبات الخدمية حيث تُبسّط نهايات الإغلاق الصيانة والإغلاق الموسمي.

تُحدد الفلنجات العمياء عادةً تحت ASME B16.5 لـ NPS 1/2–24، وتحت ASME B16.47 لـ NPS 26–60 عند استخدام فلنجات ذات قطر كبير. ملاءمة درجة الحرارة ليست رقمًا واحدًا: تعتمد تصنيفات الضغط–درجة الحرارة المسموح بها على المواصفة الحاكمة وجداول إجهاد المادة، ويعتمد أداء الإحكام على خيارات الحشية والتثبيت. تُستخدم الفولاذ المقاوم للصدأ الأوستنيتي على نطاق واسع لأنه يبقى مطيلًا في درجات الحرارة المنخفضة جدًا ويوفر مقاومة قوية للتآكل العام، لكن خدمة الكلوريد والشقوق تتطلب حذرًا إضافيًا.

نصيحة: إذا كانت “العزل الإيجابي” مطلوبًا للإغلاق/التوسيم أو سلامة العملية، حدد غطاء خط (فلنجة عمياء متعددة، لوح/فاصل) بين الفلنجات بدلاً من الاعتماد على فلنجة عمياء نهائية موجودة في مكان آخر في النظام.

نظرة عامة على فلنجة سبكتركل بلايند

ما هي فلنجة سبكتركل بلايند؟

A فلنجة سبكتركل بلايند هي غطاء خط تشغيلي يُستخدم لعزل خطوط الأنابيب بين فلنجتين.

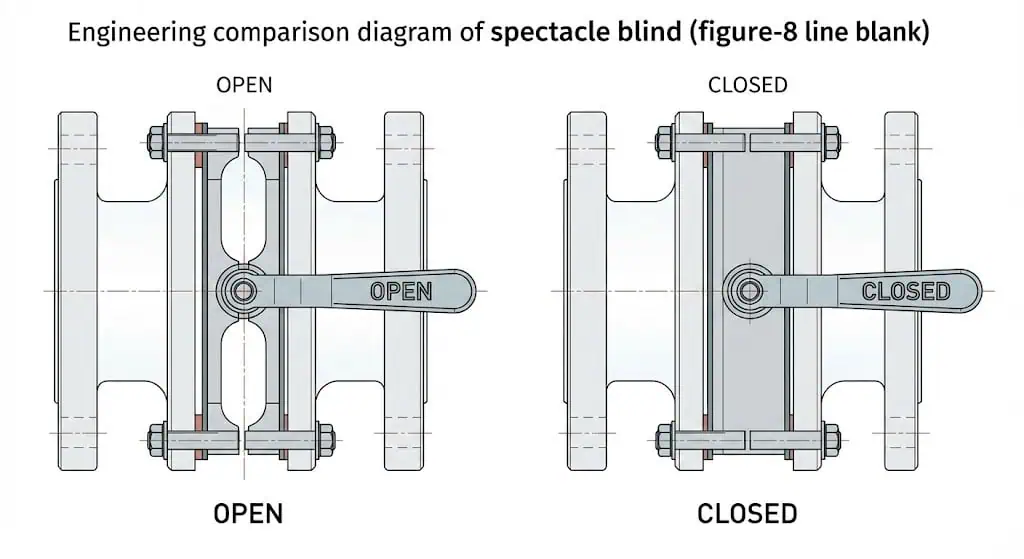

تتكون من قرصين معدنيين متصلين بجسر صغير (يُطلق عليه غالبًا “شكل الرقم 8”). أحدهما صلب (غطاء) ويغلق الخط؛ والآخر هو فاصل بفتحة تتطابق مع الخط. يقوم المشغلون بتدويرها بحيث يتم محاذاة القرص المطلوب مع خط الأنابيب. تحدد المعايير الخاصة بأغطاء الخطوط (بما في ذلك فلنجات سبكتركل بلايند) متطلبات الأبعاد والتصنيف للتركيب بين فلنجات ASME B16.5.

• تم تصميم يوفر القرص الصلب عزلًا إيجابيًا عند تركيبه في وضع “مغلق”.
• يتم محاذاة القرص المفتوح (الفاصل) مع فتحة الأنبوب للتشغيل العادي.
• يحافظ الجسر الموصل على كلا القرصين معًا ويدعم وضع علامات واضحة/حالة مرئية.

تصنع Sunhy فلنجات سبكتركل بلايند من مواد الفولاذ المقاوم للصدأ. يجب أن تركز الفحوصات الهندسية على: الامتثال البعدي لمعيار غطاء الخط المحدد، فئة/تصنيف السماكة الصحيح، وضع العلامات/التعريف الذي يمنع التشغيل في وضع خاطئ، وإجراء توصيل الفلنجة الذي يتحكم في إجهاد الحشية.

مثال ميداني (منع الأخطاء التشغيلية): بعد إيقاف التشغيل للصيانة، تم إعادة الخط إلى الخدمة مع ترك ستارة العمياء في وضع “المسدود” لأن علامة الجسر كانت مغطاة بالعزل والطلاء. كانت إجراءات الوقاية إجرائية ومادية: وضع علامة على المقبض/الجسر بـ “مفتوح/مغلق”، والحفاظ على رؤية الجسر، وإضافة خطوة تحقق في قائمة التحقق من إعداد الخط.

الوظيفة وحالات الاستخدام

توفر ستائر العمياء مرونة تشغيلية وتأكيدًا مرئيًا لحالة الخط.
تُستخدم عادةً حيث يحتاج المشغلون إلى نقاط عزل مخططة دون إزالة الجهاز من الوصلة. هذا يقلل من وقت التوقف، لكنه لا يلغي الحاجة إلى إزالة الضغط الآمن، والتفريغ، والتأكد من انعدام الطاقة قبل تغيير الوضع. لضمان إحكام التسريب، تنطبق نفس أساسيات الوصلة الملولبة: حالة السطح، واختيار الحشية، وحالة البرغي، والتشحيم، وطريقة شد مضبوطة (توجد إرشادات معترف بها لوصلات فلنجات حدود الضغط).

فائدة	الوصف
السلامة	يدعم تجميع وصلة الفلنجة المنضبطة لتقليل خطر التسريب في الخدمات الحرجة.
الصيانة المريحة	يوفر نقطة عزل قابلة للتكرار بين الفلنجات عندما يكون العمل المخطط متكررًا.
التحقق المرئي	يسمح موضع الجسر/المقبض بالتحقق السريع من حالة “مفتوح” مقابل “مُغلق”، مما يقلل من الغموض في المحاذاة.
يقلل من التفكيك غير الضروري	يبقى في الوصلة؛ التحويل يعتمد على الموضع بدلاً من الإزالة.
تعدد الاستخدامات	قابل للتطبيق عبر العديد من السوائل/الغازات عندما تتطابق التصنيف/المادة/الحشية مع الخدمة.

يجب تزويد فلنجات العمى الطرفية من Sunhy بوثائق قابلية التتبع كما هو مطلوب من المشروع (رقم التسخين، MTR، وأي PMI/NDE مطلوب). في الخدمات الحرجة، تتطلب العديد من المواقع أيضًا ضوابط كفاءة الموظفين لتجميع الفلنجات واختبار التسرب.

التطبيقات النموذجية

فلنجات العمى الطرفية شائعة حيث تكون العزل المتكرر والحالة المرئية الواضحة مطلوبة.
غالبًا ما توضع عند مداخل/مخارج المعدات، وخطوط الالتفاف، والمواقع المستخدمة للفحص الدوري أو التنظيف.

الصناعات	ظروف الخدمة النموذجية
صناعة النفط والغاز	عزل متكرر للصيانة وإدارة مخاطر التسرب (تتبع إجراءات الموقع عادةً أفضل الممارسات الخاصة بمفاصل الفلنجات).
الكيماوية والبتروكيماوية	السوائل الخطرة؛ تقلل نقاط العزل الإيجابية من فرص التدفق غير المقصود أثناء العمل.
توليد الطاقة	أنظمة البخار/الماء؛ تتطلب الدورات الحرارية تجميعًا وفحصًا مضبوطين.
الصناعات الدوائية	قابلية التنظيف والتحقق الإجرائي؛ يهم وضع العلامات والتوثيق.
الملاحة البحرية وبناء السفن	قيود المساحة؛ غالبًا ما يتطلب التخطيط للوزن/التداول في الأحجام الأكبر.
محطات معالجة المياه	أعمال الصيانة والاستبدال الدورية؛ يساعد التأكيد البصري على تقليل أخطاء المحاذاة.

نصيحة: عالج الستارة العمياء كجزء من عملية عزل مضبوطة. وضع العلامات، والرؤية، وطريقة تثبيت البراغي الموثقة بنفس أهمية المعدن نفسه.

مقارنة بين فلنجة عمياء وفلنجة عمياء متعددة الأوجه

التصميم والهيكل

الفرق الرئيسي هو وظيفي: الفلنجة العمياء هي غطاء نهاية، بينما الفلنجة العمياء متعددة الأوجه هي عازل خطي يتم تركيبه بين فلنجتين.

الفلنجة العمياء هي لوحة دائرية بدون ثقب. تُغلق نهاية أنبوب أو فوهة وعاء. الفلنجة العمياء متعددة الأوجه عبارة عن قرصين متصلين بجسر—واحد عازل والآخر فاصل—تُستخدم للعزل الخطي واستعادة التدفق عن طريق الدوران. لأن الفلنجة العمياء متعددة الأوجه تقع بين فلنجتين، فإن طول المسمار، وضغط الحشية، وفحوصات المحاذاة غالبًا ما تكون أكثر حساسية من الفلنجة العمياء الطرفية.

الميزة	فلنجة أعمى النظارة	فلنجة عمياء
الهيكل	عازل + فاصل متصلان بجسر	قرص صلب، بدون ثقب
الوظيفة	عزل إيجابي أو تدفق مفتوح بين الفلنجات	يُغلق نهاية الأنبوب/الفوهة
تأكيد مرئي	الجسر/المقبض يشير إلى حالة الفتح/الإغلاق	لا يوجد مؤشر مفتوح/مغلق في الخط

تستخدم Sunhy التشغيل الآلي الدقيق لكلا النوعين. من منظور موثوقية الميدان، فإن اتساق تشطيب الوجه، والتسطيح، والعلامات/إمكانية التتبع هي العناصر التي تظهر عادةً أثناء تحقيقات التسرب.

التشغيل والتبديل

تتطلب الأغطية العمياء الإزالة لاستعادة التدفق؛ بينما تغيير الأغطية المزدوجة الوضع داخل الوصلة.

لـ “فتح” خط مغلق بغطاء أعمى، يجب فك الغطاء الأعمى وإزالته—وهذا يمثل كسرًا كاملًا لحدود الضغط. يتم تغيير الغطاء المزدوج بتدوير الجهاز بحيث تتماشى الفاصلة مع التجويف، ثم إعادة التجميع مع إجهاد الحشية المناسب وحمل البرغي. الميزة التشغيلية حقيقية، لكن متطلبات السلامة تظل كما هي: عزل، تخفيف الضغط، تصريف/تهوية، التحقق من انعدام الطاقة، ثم المتابعة.

• الغطاء الأعمى: يتطلب الإزالة وإعادة التثبيت لتغيير الحالة.
• الغطاء المزدوج: يمكن تغيير الوضع دون إزالة الجهاز من الخط، لكن يجب فتح الوصلة وإعادة تجميعها بأمان.

مثال ميداني (تحكم في تثبيت البراغي): أبلغت وحدة عن تسربات متكررة “في بداية التشغيل” بعد تحويل غطاء مزدوج إلى وضع الفتح. كان السبب الجذري هو الشد بتمريرة واحدة عند عزم كامل. أدى التحول إلى إجراء موثق بنمط نجمة متعدد المراحل (والتحكم في اتساق التزليق) إلى استقرار أداء الوصلة.

كيفية تركيب فلنجات سد (متطلبات ASME B16.48)

تعتمد الأغطية العمياء والأغطية المزدوجة على اختيار الحشية الصحيح، والمحاذاة، والشد المتحكم به لمنع التسربات.

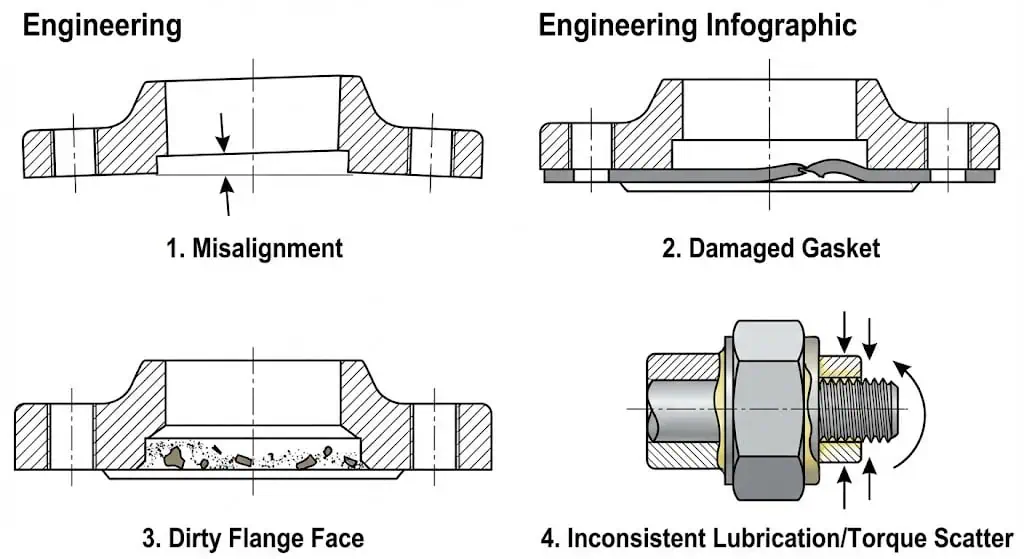

تتتبع العديد من حوادث التسرب إلى تلف الحشية، أو عدم محاذاة الفلنجة، أو تزييت غير متسق، أو تشتت غير مضبوط في علاقة العزم بالقوة المسبقة—وليس “معدنًا سيئًا”. توجد إرشادات معترف بها لتجميع الوصلات ويتم الرجوع إليها بشكل شائع في برامج إدارة الفلنجات في المصانع.

يشمل التثبيت الصحيح للفلنجة العمياء:

• التأكد من أن نوع الوجه يتطابق مع الفلنجة المقابلة والحشية
• تنظيف وفحص الوجه للتأكد من عدم وجود تلف أو شوائب عالقة
• التحقق من درجة مسمار/قضيب التثبيت ودرجة الصامولة، وأن القلاوظ يتحرك بحرية
• تطبيق طريقة شد مضبوطة (متعددة المراحل + نمط نجمي) وتوثيق القيم النهائية

تتطلب فلنجات العمياء ذات المشهد أيضًا:

• وضع علامات واضحة على المواضع المفتوحة/المغلقة وإبقاء الجسر مرئيًا
• فحص طول المسمار لكلا الموضعين (سمك الغطاء مقابل سمك الفاصل) للحفاظ على طول التعشيق اللولبي
• التأكد من أن الخط ليس في حالة انحناء (المحاذاة والدعم) قبل التثبيت

نوع الفلنجة	إجراءات التثبيت	متطلبات الصيانة
فلنجة عمياء	مطابقة الوجه/الجلدة، المحاذاة، الشد المضبوط، ضوابط حدود الاختبار	فحوصات التسرب الدورية، فحص التآكل/التآكل الشِقّي في الخدمات العدوانية
فلنجة أعمى النظارة	وضع علامات الموضع، التحقق من طول البرغي، الشد المضبوط بعد كل تبديل	التحقق من الموضع، فحص الوصلة بعد الدورات الحرارية، مراقبة حالة البرغي

لتثبيت الجلدة وسلامة الوصلة المثبتة بالبراغي، تشير العديد من المواقع أيضًا إلى إرشادات الجمعيات (على سبيل المثال، إجراءات التثبيت ESA/FSA) إلى جانب الإجراءات الداخلية.

المساحة، الوزن، والمعالجة

الفلنجات العمياء مدمجة؛ تتطلب الفلنجات العمياء ذات الجسر مساحة أكبر وتخطيطًا للمعالجة بسبب الجسر وهندسة القرص المزدوج.

يمكن أن يكون هيكل الفلنجة العمياء البسيط أسهل في المعالجة والتثبيت، خاصة في الرفوف المزدحمة. تحتوي الفلنجة العمياء ذات الجسر على عرض إضافي عند الجسر وقد تتعارض مع العزل، الدعامات، أو الأنابيب المجاورة. للأحجام الأكبر، خطط لنقاط الرفع، زوايا الرافعة، وطريقة وضع آمنة لمنع تلف وجه الفلنجة.

• الفلنجة العمياء: مدمجة؛ مشاكل تداخل أقل.
• فلنجة العمياء الطبقية: أكثر ضخامة؛ تصبح مساحة الجسر والمعالجة الآمنة مدخلات تصميمية.

تقدم سانهي كلا النوعين في مجموعة من الأحجام. لأعمال التحديث، تحقق من المساحة المتاحة للجسر قبل اختيار فلنجة عمياء طبقية كـ “تبديل” مباشر لطرق العزل الأخرى.

عوامل التكلفة

فلنجات عمياء غالبًا ما تكون تكلفة الوحدة أقل من الفلنجات العمياء الطبقية لأن الهندسة أبسط.

ومع ذلك، نادرًا ما تكون التكلفة الإجمالية مجرد سعر الشراء. إذا كان يجب فتح الوصلة بشكل متكرر للصيانة، فقد تهيمن ساعات العمل وتكلفة التوقف ومخاطر التسرب. يمكن للفلنجات العمياء الطبقية تقليل تعقيد التفكيك المتكرر، لكنها لا تزال تتطلب تجميعًا منضبطًا في كل مرة لتجنب حوادث التسرب الطارئة.

نوع الفلنجة	اعتبارات التكلفة
فلنجة عمياء	تكلفة وحدة أقل؛ يزيد تغيير الحالة القائم على الإزالة من العمالة للتبديل المتكرر
فلنجة أعمى النظارة	تكلفة وحدة أعلى؛ يمكن أن تقلل من تعقيد التفكيك المتكرر في الخدمة كثيفة الصيانة

ملاحظة: الخيار “الصحيح” هو الذي يلبي متطلبات العزل ويمكن تجميعه بإحكام ضد التسرب بشكل متكرر تحت ضوابط إدارة الفلنجات في موقعك (الإجراء، الأدوات، الكفاءة، التفتيش).

إيجابيات وسلبيات كل نوع

مزايا وعيوب الفلنجة العمياء

توفر الفلنجات العمياء إغلاقًا نهائيًا بسيطًا وقويًا — لكن استعادة الوصول تتطلب تفكيكًا كاملاً، وتعتمد سلامة الوصلة على جودة التركيب.

المزايا

• تُشكّل حدًا واضحًا للضغط عند نهاية الأنبوب/الفوهة.
• تدعم حدود الاختبار الهيدروستاتيكي والتوصيلات المستقبلية المخططة.
• يقلل الشكل المدمج من مشاكل المساحة الحرة.
• تطبق عبر نطاق واسع من المعايير/المواد عند تحديدها بشكل صحيح.

عيوب

عيب	الوصف
وصول محدود	يتطلب استعادة التدفق كسر الوصلة وإزالة الفلنجة العمياء — خطط للعزل، وإزالة الضغط، وضوابط إعادة التركيب.
خطر التسرب إذا كان التركيب غير مضبوط	يمكن أن يؤدي عدم المحاذاة، أو تلف الحشية، أو التزييت غير المتسق، أو الشد بمرور واحد إلى تسرب أو انفجار في الحالات الشديدة.
تكلفة دورة الحياة في الخدمة ذات التبديل المتكرر	يزيد الإزالة المتكررة من ساعات العمل ويزيد عدد فرص التسرب “التشغيل/الإيقاف”.
مساحة للأدوات	على الرغم من أن الجزء مضغوط، إلا أن مساحة كافية لاستخدام المفتاح ومساحة آمنة للمناولة لا تزال مطلوبة.

نصيحة: إذا ظهرت تسريبات، تجنب “مجرد زيادة عزم الشد”. افحص السطح، نوع/حالة الحشية، المحاذاة، التزليق، وتسلسل الشد أولاً.

مزايا وعيوب فلنجة العمى الطبقية

توفر فلنجة العمى الطبقية عزلًا إيجابيًا مع تأكيد بصري، لكنها تتطلب مساحة كافية، إدارة صحيحة لطول البرغي، وإعادة تجميع منضبطة بعد التبديل.

المزايا

• توفر هذه الفلنجة نقطة عزل إيجابية في الخط مع حالة بصرية واضحة (مفتوحة مقابل مغلقة).
• تقلل من الغموض في المحاذاة أثناء الصيانة والإيقافات.
• يدعم التصميم نقاط عزل متكررة أو مجدولة دون إزالة الجهاز من الخط.
• يمكن للمشغلين تقليل مخاطر التسرب من خلال ممارسات التحكم في وصلات الفلنجات وخطوات العزل المؤكدة.
• يمكنه تقليل وقت التوقف عند تغييرات العزل الروتينية، بشرط اتباع الإجراءات.
• يمكن للفلنجة دعم استراتيجيات الإغلاق المؤقتة أو شبه الدائمة في مواقع محددة.

عيوب

• يضيف الهيكل ثنائي الأقراص وزناً ويتطلب مساحة أكبر حول الوصلة.
• يجب التحقق من طول البرغي والتعشيق اللولبي لكلا الوضعين (الفراغ مقابل سمك الفاصل).
• يتطلب التعامل والمحاذاة عناية لتجنب أحمال الانحناء وتلف وجه الفلنجة.

ملاحظة: يكون القفل البصري أقوى عند دمجه مع: علامة مرئية، خطوة التحقق من المحاذاة، وطريقة شد البراغي المتحكم فيها التي توفر إجهادًا موثوقًا للجوان.

دليل اختيار فلنجة العمياء مقابل القفل البصري

معايير التطبيق

استخدم فلنجة عمياء للإغلاق النهائي والتغييرات غير المتكررة للحالة؛ استخدم فلنجة عمياء متعددة الأوجه للعزل الإيجابي في الخط مع التبديل المتكرر أو الإجرائي.
يعتمد اختيار طريقة العزل المناسبة على:

• تأكيد معيار الفلنجة/الغطاء الخطي الحاكم ونطاق الحجم (مثل ASME B16.5 لـ NPS 1/2–24؛ ASME B16.48 للأغطاء الخطية المثبتة بين فلنجات B16.5).
• تحقق من تصنيفات الضغط–درجة الحرارة من خلال جداول فئة المادة وأساس الكود لنظامك.
• طابق المادة مع السويلة وآلية التآكل (الكلوريدات، الخدمة الحامضة، القلوي، التآكل).
• قرر ما إذا كنت بحاجة إلى عزل إيجابي مع تأكيد مرئي عند الوصلة.

مدخلات القرار	إذا “نعم”	إذا “لا”
هل تحتاج إلى عزل إيجابي في الخط بين فلنجتين؟	تفضل ستارة عمياء / صفيحة عازلة للخط	قد تكون الفلنجة العمياء كافية كإغلاق نهائي
هل تحتاج إلى تبديل متكرر أثناء عمليات الإيقاف المؤقت؟	الستارة العمياء غالبًا ما تكون فعالة تشغيليًا	الفلنجة العمياء أبسط إذا كان التبديل نادرًا
هل هناك مساحة محدودة بالقرب من الوصلة؟	تأكد من مساحة الجسر؛ فكر في الصفيحة/العازل أو عزل بديل	نهاية الفلنجة العمياء (Blind flange) تُغلق عادةً بسهولة أكبر
عواقب تسرب عالية (مواد سامة/قابلة للاشتعال)؟	زيادة الضوابط: إجراءات، موظفون مدربون، فحص، توثيق	قد تكون الضوابط القياسية مقبولة (وفقًا لسياسة الموقع)

تقدم Sunhy فلنجات قياسية ومخصصة. للخدمات الحرجة، يتطلب عادةً المشتريات وضمان الجودة: إمكانية تتبع شهادة اختبار المواد (MTR)، سجلات الفحص الأبعادي، والتحقق من مطابقة مواصفات التطريق/المادة لأمر الشراء.

السلامة والصيانة

يتطلب كلا نوعي الفلنجة عقلية سلامة الوصلة: أجزاء صحيحة، طريقة صحيحة، وتأكيد.
تتضمن اعتبارات السلامة والصيانة:

عامل الأمان	الوصف
توافق المواد	اختر مواد مقاومة لآليات التآكل المتوقعة في السائل/الخدمة.
الحجم والملاءمة	الامتثال الأبعادي والمحاذاة المناسبة يقللان من إجهاد الوصلة ومخاطر التسرب.
الضغط ودرجة الحرارة	تأكيد التصنيفات باستخدام المعيار الحاكم وجداول إجهاد المواد لأساس التصميم الخاص بك.

مهام الصيانة الدورية:

• فحص الفلنجات والجوانات باستخدام ممارسات التركيب الموثقة (النظافة، فحوصات التلف، نوع الجوانة الصحيح).
• تنظيف أسطح الإحكام والتأكد من وضوح الجسر/المقبض على أعمى المناظر.
• فحص حالة البرغي (تلف القلاوظ، التآكل، الالتحام البارد) واستبداله عند الحاجة.
• بعد الدورات الحرارية، اتبع قواعد الموقع لفحص الوصلة وأي ممارسة إعادة شد مسموح بها (حسب نوع الجوانة).

يتم تحديد فلنجات Sunhy عادةً للامتثال لعائلات ASME/ISO/EN حسب متطلبات المشروع، مع توقعات إمكانية التتبع المحددة من قبل المشتري.

التكلفة والعملية

يمكن أن تكون الفلنجات العمياء أرخص عند الشراء؛ بينما يمكن للفلنجات الطبقية أن تقلل من تعطيل التشغيل حيث يكون التبديل متكررًا.
العوامل الرئيسية المؤثرة في التكلفة تشمل:

عامل التكلفة	التأثير على الاختيار
المادة	تغير درجات السبائك والفولاذ المقاوم للصدأ مقاومة التآكل والتكلفة.
الحجم	تزيد الأقطار الأكبر من الوزن/التعامل معها وجهد التثبيت بالمسامير؛ تحقق من نطاق الحجم القياسي.
تصنيف الضغط	تزيد الفئة/PN الأعلى من السماكة، ومتطلبات التثبيت بالمسامير، ومتطلبات الحشية.
التصنيع	المطروقات (مثل عائلات ASTM A182) هي النموذجية لسلامة حدود الضغط.

في الأنظمة كثيرة الصيانة، غالبًا ما تهيمن التكلفة العملية على وقت التوقف وضوابط جودة إعادة تجميع الوصلات بدلاً من سعر الوحدة وحدها.

نصيحة: عند الشك، اكتب أساس الاختيار في حزمة العمل: المعيار الحاكم + التصنيف + الوجه + الحشية + التثبيت بالمسامير + طريقة الشد + خطوة التحقق. هذا يمنع أخطاء “نفس الحجم، وصلة مختلفة”.

الفرق الرئيسي:
الفلنجة العمياء تُغلق نهاية الأنبوب، بينما فلنجة العمياء المركبة (spectacle blind flange) توفر نقطة عزل إيجابية قابلة للتحقق بصريًا بين فلنجتين.

الميزة	فلنجة عمياء	فلنجة أعمى النظارة
التصميم	صلبة، بدون فتحة	قرصان (أعمى + فاصل) متصلان بجسر
الوظيفة	إغلاق النهاية	عزل في الخط مع حالة مرئية
التطبيق	عزل نهائي أو غير متكرر للنهاية	عزل متكرر أو إجرائي في الخط

قائمة اختيار سريعة:

• تأكد من المعيار الحاكم ونطاق الحجم (B16.5 / B16.47 / B16.48 حسب التطبيق).
• تأكيد معيار الحشية ونوعها للوجه (على سبيل المثال، عائلات الحشيات المعدنية مغطاة تحت معيار ASME B16.20).
• التحقق من مواد التثبيت (على سبيل المثال، ASTM A193 للمسامير اللولبية المزدوجة، ASTM A194 للصواميل) وطول التعشيق اللولبي.
• استخدام طريقة تجميع مضبوطة وتسجيل القيم النهائية؛ التحقق من التسريبات باستخدام قائمة مراجعة منظمة بدلاً من “مزيد من العزم”.”

تقدم Sunhy التوثيق واتساق التشغيل الآلي؛ لا يزال أداء التسرب الميداني مدفوعًا بنظافة الوصلة، والمحاذاة، واختيار الحشية، والتثبيت المضبوط للبراغي.

الأسئلة الشائعة

ما الفرق الرئيسي بين فلنجة عمياء وفلنجة عمياء متعددة الأقسام (سبكتركل)؟

الفلنجة العمياء هي غطاء نهاية؛ الفلنجة العمياء ذات المشهد هي غطاء خطي في الخط مع حالة مرئية مفتوحة/مغلقة.
الفلنجة العمياء تحجب وصلة نهاية (نهاية الأنبوب أو الفوهة) واستعادة التدفق يتطلب إزالتها. الفلنجة العمياء ذات المشهد تقع بين فلنجتين ويمكن تبديلها بين وضع الغطاء ووضع الفاصل كجزء من إجراء عزل مضبوط.

متى يجب على المشغلين اختيار فلنجة أعمى ذات نافذة بدلاً من فلنجة أعمى؟

اختر الفلنجة العمياء ذات المشهد عندما تحتاج إلى عزل خطي إيجابي وتبديل متكرر أو إجرائي مع تحقق مرئي واضح.
المحفزات النموذجية تشمل نقاط الصيانة المخطط لها، خطوات عزل الدوران، أو أي حالة تتطلب حزمة العمل حالة عزل مرئية عند الوصلة. تأكد من المساحة الحرة، وطول البرغي، وضوابط تجميع الوصلة قبل اختيارها.

هل فلنجات ستانلس ستيل من Sunhy مناسبة للتطبيقات عالية الضغط؟

الملاءمة تعتمد على المعيار الحاكم، فئة الضغط، درجة الحرارة، وجداول تصنيف المواد للسبيكة المحددة.
فلنجات Sunhy من الفولاذ المقاوم للصدأتُنتَج عادةً من مواد فولاذية مقاومة للصدأ مُشَكَّلة (غالبًا من عائلات ASTM A182). يجب أن يعتمد القبول الهندسي على الفئة/PN المحددة، وشهادة المواد (MTR)، والامتثال لمعيار الفلنجة المختار بدلاً من ادعاء عام “ضغط عالي”.

كيف يحافظ المشغلون على الفلنجات العمياء وفلنجات القطعة العمياء؟

استخدم روتين سلامة الوصلة: تفقد، نظف، تحقق من المحاذاة، وأعد التجميع باستخدام طريقة شد مضبوطة.
يشمل الصيانة فحص تلف السطح، حالة الجاسك، حالة البرغي (تآكل/التحام بارد)، ومؤشرات التسرب. بالنسبة للفلنجات العمياء ذات الشكل الثماني، تحقق أيضًا من وضع العلامات/الرؤية الصحيحة وتأكد من طول البرغي/طول التعشيق اللولبي عند التبديل بين السدادة والفواصل.

ما هي المواصفات التي تلبيها فلنجات Sunhy؟

يعتمد ذلك على أمر الشراء؛ تشمل العائلات الشائعة ASME B16.5/B16.47 للفلنجات وASME B16.48 للسدادات الخطية، مع مواصفات مواد مثل ASTM A182 للمشكولات.
للخدمات الحرجة، اشترط تعيين المعيار المحدد في أمر الشراء وتحقق من العلامات، والأبعاد، وشهادة المواد أثناء فحص الاستلام.
