SUNHY поставляет резьбовые втулки и резьбовые заглушки для уменьшения диаметра линии и завершения линии в обслуживаемых трубопроводных системах. Эти фитинги обычно используются там, где проекты требуют быстрой сборки, компактной компоновки и простого доступа для обслуживания.
Наш ассортимент включает шестигранные втулки / переходные втулки (наружная резьба × внутренняя резьба) и распространённые типы заглушек, такие как шестигранная заглушка, квадратная трубная заглушка, и заглушка с внутренним шестигранником / потайная заглушка для скрытого монтажа. Мы поддерживаем NPT / BSP / BSPT резьба с вариантами из нержавеющей стали (SS304/SS316, часто литьё из нержавеющей стали) и выбор из железа/оцинкованной стали, как указано. Документация и объём инспекции могут быть предоставлены в соответствии с требованиями проекта.
- Компактное уменьшение, пространственно-эффективная конструкция
- Быстрое уплотнение, чистое закрытие линии
- Удобные для инструмента головки, лёгкая сборка
- Удобные для инструмента головки, лёгкая сборка
- Стабильная посадка, сниженный риск несоответствия
- Документация доступна по спецификации проекта
Спецификация и стандарт
Продукция
Резьбовая втулка / Трубная втулка / Резьбовая заглушка / Трубная заглушка
Тип (Заглушки)
Шестигранная заглушка / Квадратная заглушка / Заглушка с внутренним шестигранником / Потайная заглушка
Коническая заглушка / Сплошная заглушка (как указано)
Стандарт резьбы
NPT (ASME B1.20.1) / BSP / BSPT (ISO 7-1) по спецификации
Материалы
Нержавеющая сталь: SS304 / SS316 распространены (варианты из литой нержавеющей стали)
Ковкий чугун / чёрное железо / оцинкованные варианты как указано
Тип (втулки)
Шестигранная втулка / Шестигранная переходная втулка / Заподлицо втулка / Втулка наружная × внутренняя резьба
Номинальный размер
Обычно 1/8″ – 4″; переходные размеры указываются как Большой × Малый (например, 1/2″ × 1/4″)
Номинальное давление
Класс 150 (типично для этой категории) / по требованию проекта
Стандарты (справочно)
MSS SP-114 (резьбовые фитинги из нержавеющей стали Класс 150, когда указано)
ISO 4144 (резьбовые фитинги лёгкого типа, когда указано)
ASME B16.14 (железные заглушки и втулки, если указано)
Резьбовые втулки и заглушки для компактного редуктора и завершения линии
Резьбовые втулки и резьбовые заглушки широко используются в обслуживаемых трубопроводных системах для уменьшения размера резьбового отверстия или закрытия неиспользуемого выхода. Они часто выбираются для коммунальных и общих промышленных линий, где важны быстрая сборка и эффективность использования пространства.
Резьбовые втулки (наружная × внутренняя резьба)
- Шестигранная втулка / Шестигранная редукционная втулка — наиболее распространённый вариант, удобный для монтажа с помощью ключа.
- Плоская втулка — низкопрофильный вариант для тесных компоновок и панельных применений.
- Втулка с наружной × внутренней резьбой — компактное уменьшение непосредственно в фитинге, клапане или порте прибора.

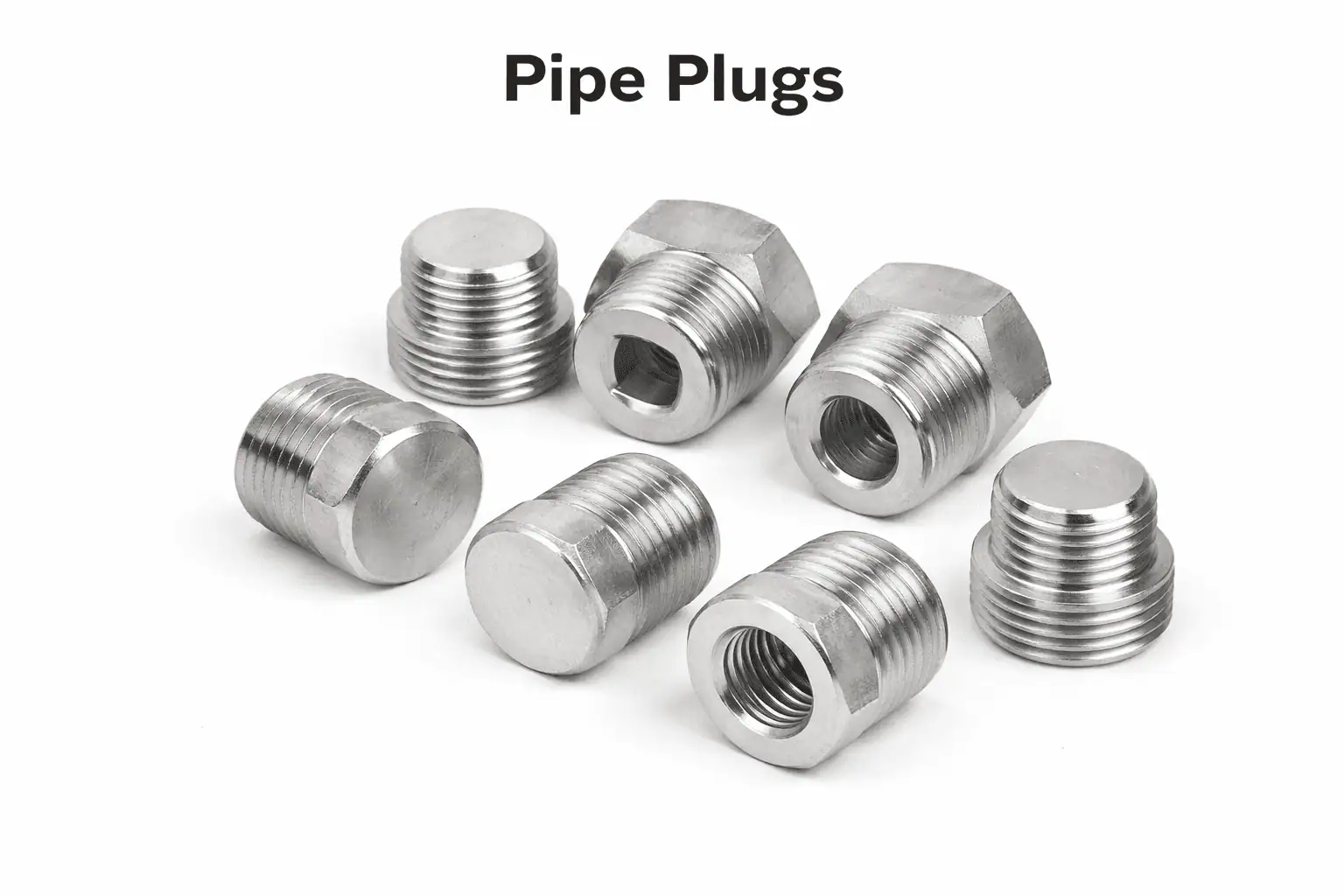

Резьбовые заглушки (заглушка с наружной резьбой)
- Шестигранная заглушка — распространённый выбор для общего перекрытия трубопровода.
- Квадратная заглушка для труб — часто используется в промышленных и устаревших трубопроводных практиках.
- Заглушка с внутренним шестигранником / потайная заглушка — заподлицо, где выступающие головки нежелательны.
- Полые vs сплошные заглушки — определяется конструкцией/стоимостью и практикой проекта.
Руководство по выбору: втулка vs переходная муфта, заглушка vs колпачковая гайка
Правильный выбор сокращает переделки на объекте и предотвращает заказ неправильной формы резьбы или типа фитинга. Используйте приведённые ниже краткие правила при составлении спецификации.
Втулка vs переходная муфта
- Втулка: Наружная × Внутренняя — ввинчивается в более крупную внутреннюю резьбу и обеспечивает меньший внутренний выход.
- Редукционная муфта: Внутренняя × Внутренняя — соединяет две трубы/фитинги с наружной резьбой.
- Практическое замечание: Втулка является компактной альтернативой переходным муфтам в компактных компоновках.
Заглушка vs Колпачковая гайка
- Заглушка: Наружная резьба — ввинчивается во внутренний порт для закрытия выхода.
- Колпачковая гайка: Внутренняя резьба — навинчивается на наружный конец трубы.
Контрольный список заказа
| Позиция | Что указывать | Пример |
|---|---|---|
| Продукция | Втулка или заглушка | Переходная шестигранная втулка / Заглушка с квадратной головкой |
| Размер | Для перехода: Большой × Малый | Втулка 1/2" × 1/4" |
| Резьба | NPT / BSP / BSPT | Заглушка NPT для порта NPT |
| Материал | На основе коррозии / условий эксплуатации | Нержавеющая сталь 316 для условий, подверженных коррозии |
| Форма головки | Требование доступа инструмента | Шестигранная / Квадратная / Под ключ / Потайная |
| Документация | Объём приёмки и передачи | Сертификат качества / PMI / инспекция (по спецификации) |
Связанное примечание: Нужна заглушка с внутренней резьбой для конца трубы с наружной резьбой? Выберите резьбовую колпачковую гайку вместо пробки.
Сборка изделия | Примечания по установке для втулок и пробок
Резьбовые втулки и пробки устанавливаются путём зацепления конической резьбы в ответную резьбу. Окончательные процедуры должны соответствовать проектной спецификации и выполняться квалифицированным персоналом.
Этапы установки (общие)
- Подтвердите совместимость — проверьте стандарт резьбы (NPT/BSP/BSPT) и размер (включая формат уменьшенного размера).
- Проверьте резьбу — убедитесь, что резьба чистая и не повреждена; избегайте перекоса резьбы.
- Нанесите герметик согласно спецификации — используйте одобренную ленту или резьбовой герметик, совместимый с рабочей средой.
- Сборка с использованием подходящего инструмента — выбор шестигранной/квадратной/внутренней головки должен соответствовать доступу ключа на месте.
- Не перетягивайте — чрезмерный момент затяжки может повредить резьбу или порты; затягивайте для достижения стабильного уплотнения.
- Испытание на герметичность — выполните испытание на давление/герметичность согласно требованиям проекта после установки.
Практические советы
- Проточные втулки и потайные заглушки помогают сохранять поверхности чистыми в компактных рамах и панелях.
- Сплошные заглушки могут быть указаны для более надёжного закрытия; подтверждайте по спецификации (BOM) при необходимости.
Часто задаваемые вопросы
В чём разница между резьбовой втулкой и переходной муфтой?
Втулка имеет наружную × внутреннюю резьбу и уменьшает размер порта внутри фитинга или клапана. Переходная муфта имеет внутреннюю × внутреннюю резьбу и соединяет два конца с наружной резьбой.
В чём разница между заглушкой и крышкой?
Заглушка имеет наружную резьбу и закрывает порт с внутренней резьбой. Колпачок имеет внутреннюю резьбу и закрывает конец трубы с наружной резьбой.
Какие типы головок доступны для заглушек труб?
Распространённые типы включают шестигранные заглушки, квадратные трубные заглушки и заглушки под ключ/потайные для гладкой отделки, как указано в требованиях к доступу для монтажа.
Вы поставляете втулки и заглушки из нержавеющей стали марок SS304/SS316?
Да. Нержавеющая сталь 304 и 316 обычно поставляются для сред, подверженных коррозии. Другие материалы, такие как ковкий чугун или оцинкованные варианты, могут быть предоставлены по спецификации.
Какие резьбы и документы могут быть предоставлены?
NPT обычно поставляется, BSP/BSPT доступны по запросу. Сертификат качества (EN 10204 3.1) и варианты контроля, такие как проверка размеров, калибровка резьбы и PMI для нержавеющей стали, могут быть предоставлены по спецификации.
Сопутствующие продукты
Часто задаваемые вопросы
В чём разница между резьбовой втулкой и переходной муфтой?
Основное различие заключается в типе резьбы и профиле установки.
Шестигранная втулка (ASME B16.11): Предназначена для вставки в большее гнездо для уменьшения его размера. Она имеет одну наружную резьбу и одну внутреннюю резьбу. Компактна и “вкладывается” внутрь фитинга, экономя осевое пространство.
Редукционная муфта: Предназначен для соединения двух труб с наружной резьбой разных размеров. Имеет две внутренние резьбы. Служит мостом между трубами и увеличивает длину сборки.
В чём разница между заглушкой и крышкой?
Разница заключается в направлении установки:
Заглушка трубопроводная: Имеет наружную резьбу и ввинчивается В резьбовое отверстие (например, клапана, тройника или отвода) для его закрытия.
Колпачковая гайка трубопроводная: Имеет внутреннюю резьбу и ввинчивается НАД концом наружной резьбы трубного ниппеля для его герметизации.
Логика выбора: Обратитесь к приведённой ниже блок-схеме для выбора правильного компонента для вашего применения.
Какие типы головок доступны для заглушек труб?
Согласно ASME B16.11, существуют три стандартных типа головок для высоконапорных заглушек, каждый из которых служит определённой цели:
Шестигранная головка: Наиболее распространённый тип; легко устанавливается с помощью стандартного разводного ключа или головки.
Круглая головка: Используется для эстетичной отделки или в тесных пространствах, где ключ не может повернуться; часто устанавливается трубным ключом на гладкую головку.
Квадратная головка: Усиленный стандарт для нефтегазовой отрасли; позволяет прикладывать максимальный момент затяжки с помощью трубного ключа без срыва углов.
Вы поставляете втулки и заглушки из нержавеющей стали марок SS304/SS316?
Да. Мы поставляем кованые фитинги как из ASTM A182 F304 и F316.
Выберите F316 (морской класс): Для солёной воды, хлоридов или кислых сред. Добавление 2-3% молибден обеспечивает превосходную стойкость к точечной коррозии.
Выберите F304: Для стандартных атмосферных или пресноводных применений, где приоритетом является стоимость.
Сравнение характеристик: На диаграмме ниже показана относительная коррозионная стойкость этих двух марок в распространённых промышленных средах.
Какие резьбы и документы могут быть предоставлены?
Резьбы: Мы поставляем оба типа NPT (National Pipe Taper) для североамериканских систем ANSI и BSPT (British Standard Pipe Taper) для систем ISO/международных.
Предупреждение: NPT (угол 60°) и BSPT (угол 55°) являются не совместимы. Их смешение создаёт спиральный путь утечки.
Документы: Для высоконапорных применений мы предоставляем EN 10204 Type 3.1 Material Test Certificate (MTC). Это позволяет отследить фитинг до конкретного номера плавки и проверить химический состав и механические свойства.
