Ключевые различия между фланцами RF, FF и RTJ заключаются в конструкции уплотнительной поверхности, способности выдерживать давление и области применения.
Выбор правильного типа уплотнительной поверхности фланца влияет на вероятность утечек и надёжность системы. Конструктивные особенности, такие как выступ, плоская поверхность или кольцевое соединение, напрямую влияют на герметичность. Отраслевые исследования показывают, что точный подбор крепежа и материалов снижает вероятность отказа прокладки и утечки жидкости, особенно в системах высокого давления.
SUNHY поставляет прецизионные решения для управления жидкостями для критически важных применений, обеспечивая нулевую утечку и соответствие мировым стандартам.
Выбор между фланцами RF, FF и RTJ требует тщательного учёта рабочего давления, совместимости материалов и требований к герметичности.

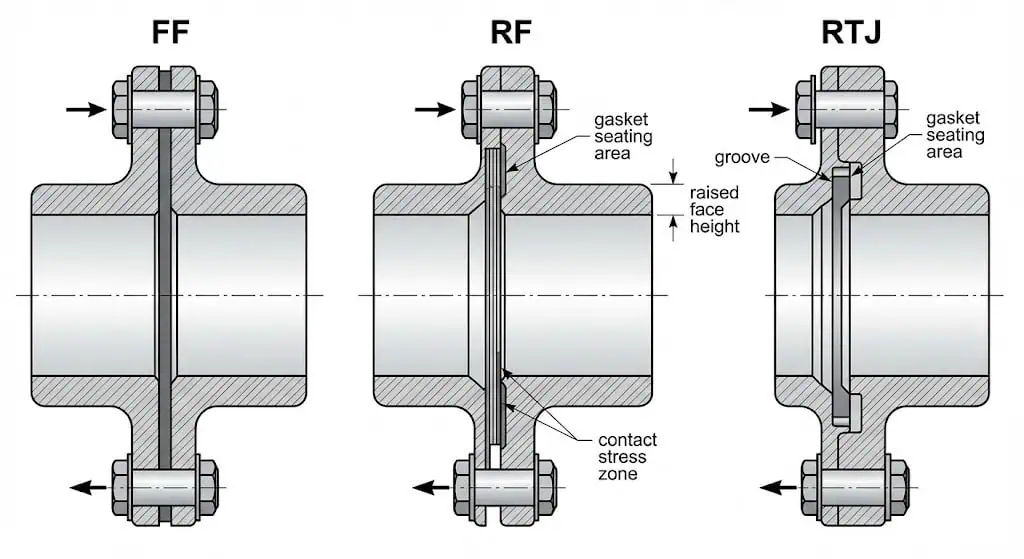

Обзор типов уплотнительных поверхностей фланцев
Что такое фланцы RF, FF и RTJ?
Фланцы RF, FF и RTJ представляют наиболее распространённые типы уплотнительных поверхностей фланцев, используемых в промышленных трубопроводных системах. Каждый тип имеет уникальную уплотнительную поверхность, определяющую его пригодность для конкретных применений.
- плоские торцы (Flat Face, FF) Фланцы
- Фланцы с выступающей поверхностью (RF)
- Фланцы с кольцевым уплотнением (RTJ)
Инженеры также сталкиваются с другими типами уплотнительных поверхностей фланцев, такими как «язык и паз» (TG) и «выступ и впадина» (MFM), но RF, FF и RTJ остаются отраслевыми стандартами для большинства систем управления потоками.
В таблице ниже приведены определяющие характеристики и типичные применения для этих трёх типов уплотнительных поверхностей фланцев:
| Тип фланца | Характеристики | Области применения |
|---|---|---|
| плоские торцы (Flat Face, FF) | Использует неметаллические прокладки, зубчатую уплотнительную поверхность, идеально подходит для систем низкого давления, устойчив к механическим искажениям | Классы давления 125 и 250 |
| Raised Face (RF) | Круглая уплотнительная поверхность, доступная во всех классах давления, использует зубчатые поверхности с неметаллическими или полуметаллическими прокладками | Химическая промышленность, нефть и газ |
| Ring Type Joint (RTJ) | Использует металлические прокладки, предназначен для высокого давления и температуры, обеспечивает металл-металл уплотнение | Класс 900 и выше |
Почему тип поверхности важен для герметичности и надёжности
Выбор типа поверхности фланца напрямую влияет на эффективность уплотнения и надёжность системы. Каждый тип поверхности взаимодействует с прокладками и силами затяжки болтов специфическим образом, влияя на риск утечки и способность выдерживать циклы давления.
- Фланцы RF обеспечивают универсальность и подходят для широкого диапазона давлений.
- Фланцы FF обеспечивают стабильность в условиях низкого давления и минимизируют риск изгиба фланца.
- Фланцы RTJ обеспечивают превосходную герметичность в условиях высокого давления и температуры, создавая металл-металл уплотнение.
Выбор правильных типов уплотнительных поверхностей фланцев обеспечивает оптимальное сжатие прокладки, снижает потребность в обслуживании и способствует долгосрочной герметичности. Инженеры должны подбирать типы уплотнительных поверхностей фланцев в соответствии с классом давления системы, средой и эксплуатационными требованиями для достижения надёжной работы.
Особенности фланцев с уплотнительной поверхностью RF
Конструкция и принцип уплотнения RF

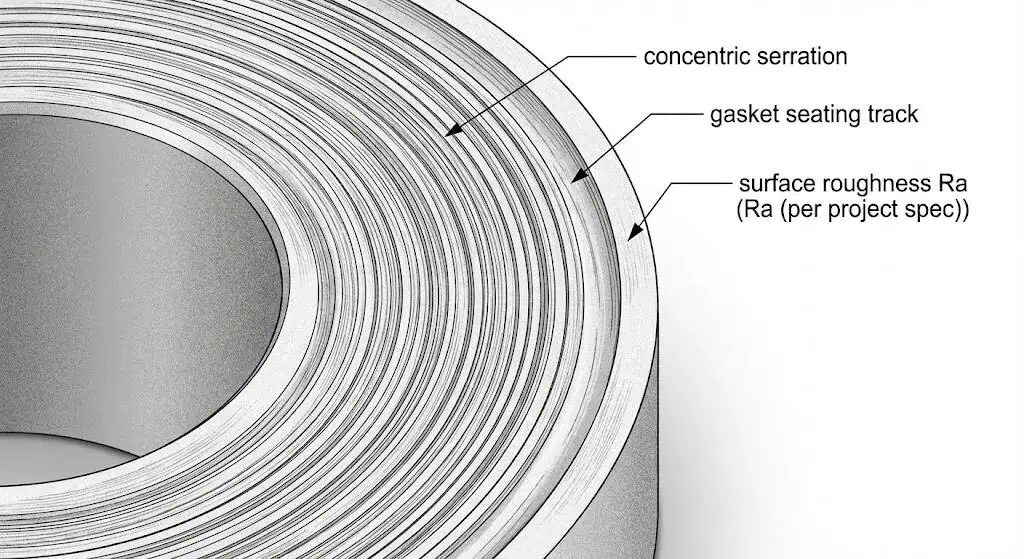

Фланцы с уплотнительной поверхностью RF используют приподнятую поверхность для концентрации сжатия прокладки, обеспечивая надёжную герметичность в широком диапазоне трубопроводных систем. Этот тип имеет небольшую приподнятую поверхность вокруг отверстия, что увеличивает давление на прокладку при затяжке болтов. Конструкция позволяет эффективно уплотнять как неметаллическими, так и полуметаллическими прокладками. Большинство фланцев RF изготавливаются из материалов, таких как:
- Углеродистая сталь (ASTM A105, ASTM A350 LF2, ASTM A694)
- Нержавеющая сталь (ASTM A182 марки 304, 304L, 316, 316L, дуплекс)
- Легированные стали (ASTM A182 F11, F22, F91)
- Специальные сплавы (никелевые, медные сплавы)
Углеродистая сталь обеспечивает высокую прочность, в то время как нержавеющая сталь предлагает коррозионную стойкость для агрессивных сред. Легированные стали улучшают производительность в требовательных условиях. Этот тип поддерживает широкий диапазон классов давления, что делает его универсальным выбором для многих применений в управлении жидкостями.
Типичные применения фланцев RF
Фланцы RF служат отраслевым стандартом для среднего и высокого давления и температурных условий. Их адаптивность делает их подходящими для многих секторов. В таблице ниже выделены распространённые отрасли и их использование этого типа:
| Отрасли | Описание применения |
|---|---|
| Нефть и газ | Сдерживание давления в морском бурении и наземных НПЗ |
| Нефтехимическая обработка | Надёжные уплотнения и управление жидкостями в химических процессах |
| Водоподготовка | Эффективное управление жидкостью на очистных сооружениях, поддержание целостности системы |
Инженеры выбирают этот тип для трубопроводов, технологического оборудования и критических систем передачи жидкости. Выбор между RF, FF и RTJ часто зависит от требуемой герметичности и условий эксплуатации.
Плюсы и минусы фланцев RF
Фланцы RF обеспечивают баланс стоимости, простоты монтажа и надёжной работы. В таблице ниже приведены их основные преимущества и недостатки по сравнению с другими типами:
| Аспект | Фланцы RF | Фланцы RTJ |
|---|---|---|
| Цена | Обычно ниже, чем у фланцев RTJ | Выше, чем у фланцев RF |
| Давление и температура | Подходит для низкого и среднего давления и температуры | Предназначен для условий высокого давления и температуры |
| Монтаж | Более простая установка | Требует точного совмещения для надёжного уплотнения |
| Применение | Используется в химической, нефтегазовой и водной отраслях | Более подходит для экстремальных условий |
Этот тип остаётся популярным благодаря простой установке и совместимости с широким спектром прокладок. Он выдерживает высокое давление и высокую температуру в большинстве промышленных применений, что делает его предпочтительным вариантом для многих инженеров.
Особенности фланца FF
Конструкция и принцип уплотнения фланца FF
Фланцы FF имеют плоскую, гладкую уплотнительную поверхность, которая обеспечивает стабильную поддержку прокладки и минимизирует изгиб под нагрузкой от болтов. Этот тип не имеет выступающей поверхности. Прокладка располагается заподлицо с поверхностью фланца, что способствует равномерному распределению сжимающего усилия. Инженеры часто выбирают этот тип, когда необходимо предотвратить коробление фланца, особенно с хрупкими материалами, такими как чугун или неметаллические трубопроводы. Фланцы FF полагаются на неметаллические прокладки для достижения герметичности в системах низкого давления и умеренных температур.
Распространённые материалы, используемые при производстве фланцев FF включают:
- Низколегированная углеродистая сталь: высокая прочность на растяжение и свариваемость для общего трубопроводного применения.
- Низкоуглеродистая никель-хром-молибденовая сталь: коррозионная стойкость для химической и морской службы.
- Ферритно-аустенитные нержавеющие стали: прочность и коррозионная стойкость для агрессивных химических сред.
- Аустенитная нержавеющая сталь: долговечность для химических и пищевых систем.
- Алюминиевые сплавы: лёгкость для аэрокосмической и транспортной отраслей.
- Латунь: Ковкая и антимикробная для сантехники.
- Бронза: Прочность для морского применения.
- Никелевые сплавы: Прочность для высоких температур и химических заводов.
- Титановые сплавы: Биосовместимость для медицинской и аэрокосмической отраслей.
- Магниевые сплавы: Сверхлёгкие для аэрокосмических компонентов.
Типичные применения фланцев FF
Фланцы FF идеальны для низконапорных, низкотемпературных и неметаллических трубопроводных систем. Этот тип встречается во многих отраслях, где давление в системе остаётся умеренным, а изгиб фланца должен быть исключён. В таблице ниже показаны распространённые отрасли и их применения для фланцев FF:
| Отрасли | Области применения |
|---|---|
| Водоподготовка | Трубопроводы с низкой температурой и давлением, системы питьевой и сточной воды |
| HVAC и водоснабжение | Системы охлаждённой воды, отопительные контуры, водоснабжение с чугунным оборудованием |
| Системы противопожарной защиты | Соединения для спринклеров и гидрантов для надёжного низконапорного уплотнения |
| Морские и коррозионные среды | Линии морской воды и химические системы для предотвращения утечек в коррозионных условиях |
| Неметаллические трубопроводные системы | Трубопроводы из стеклопластика, ПВХ или ПНД для предотвращения концентрации напряжений |
Этот тип не подходит для высокого давления или высоких температур. Инженеры часто сравнивают rf vs ff vs rtj для определения наилучшего соответствия их применениям.
Плюсы и минусы фланцев FF
Фланцы FF обеспечивают стабильность и экономическую эффективность для определённых условий эксплуатации. В таблице ниже приведены основные преимущества и недостатки этого типа:
| Аспект | Фланцы FF |
|---|---|
| Стоимость | Ниже, чем у типов rf и rtj |
| Монтаж | Простая, особенно с чугунными или неметаллическими трубопроводами |
| Герметичность уплотнения | Надёжна для низкого давления, низкотемпературной эксплуатации |
| Номинальное давление | Не подходит для высокого давления |
| Область применения | Ограничено определёнными системами и материалами |
Этот тип обеспечивает практичное решение для многих низконапорных применений. Фланцы RF (с соединительным выступом) работают в более широком диапазоне давлений, в то время как фланцы RTJ (кольцевого соединения) превосходны в условиях высокого давления и высоких температур.
Особенности фланцев RTJ
Конструкция паза RTJ и кольцевые прокладки
Фланцы RTJ используют прецизионно обработанный паз и металлическую кольцевую прокладку для создания герметичного уплотнения в условиях высокого давления и высоких температур. Паз кольцевого соединения расположен на поверхности фланца и удерживает овальную или восьмиугольную кольцевую прокладку. При затяжке болтов прокладка деформируется в пазу, образуя прочное металл-металл уплотнение. Эта конструкция устойчива к вибрации и циклическим нагрузкам давления, что делает кольцевое соединение идеальным для критических систем управления жидкостями.
Наиболее распространённые материалы и стандарты проектирования для этого типа представлены в таблице ниже:
| Тип материала | Стандарты проектирования |
|---|---|
| Нержавеющая сталь | ANSI B16.5, ANSI B16.47, ANSI B16.36, ANSI B16.48, BS 4504, EN1092, UNI 2277/2278, DIN, JIS, SABS1123, ГОСТ-12820 |
| Дуплексная и супердуплексная сталь | Размер фланца: от ½” (15 DN) до 48″ (1200 DN) |
| Углеродистая сталь | Класс фланца: 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS |
| Низкотемпературная углеродистая сталь | Ковка, термообработка и механическая обработка |
| Легированная сталь | EN 10204/3.1B, Сертификат на сырьё, Отчёт о радиографическом контроле 100%, Отчёт сторонней инспекции |
| Медный сплав | Спектрограф, Гидростатические испытания, Рентген, Ультразвуковой контроль, Магнитопорошковый контроль |
| Никелевый сплав | Прессование, Гибка, Проталкивание, Электроскос, Пескоструйные машины |
Фланцы RTJ доступны в классах давления от Class 150 до Class 2500. Конструкция с кольцевым уплотнением обеспечивает надёжную герметизацию даже в самых сложных условиях.
Типичные области применения фланцев RTJ
Фланцы RTJ являются предпочтительным типом для высокого давления и высоких температур в критически важных отраслях. Соединение кольцевого типа обеспечивает герметичные соединения которые защищают людей и оборудование. В таблице ниже показано, где инженеры чаще всего указывают этот тип:
| Отрасли | Тип применения | Причина использования RTJ |
|---|---|---|
| Нефть | Высоконапорные системы | Герметичные соединения для экстремальных условий |
| Газ | Высокотемпературные применения | Обеспечивает целостность уплотнения под высоким давлением |
| Нефтехимическая промышленность | Критическое управление жидкостями | Металл-металлическое уплотнение для операционной безопасности |
Инженеры выбирают кольцевое соединение для высоконапорных применений, где важны безопасность и надежность. Металлическое кольцевое уплотнение повышает устойчивость, делая этот тип непригодным для низконапорных применений, но необходимым для нефтяных, газовых и нефтехимических систем.
Плюсы и минусы фланцев RTJ
Фланцы RTJ обеспечивают непревзойдённую герметичность для экстремальных условий эксплуатации, но имеют определённые ограничения.
Преимущества:
- Подходит для высокое давление, высокая температура или критическое применение в углеводородных средах (обычно класс 900 и выше).
- Обеспечивает металл-металлическое уплотнение, снижая риск утечек в сложных условиях.
- Выдерживает вибрацию и циклическое давление лучше, чем типы rf или ff.
Недостатки:
- Не взаимозаменяемы с фланцами rf, что ограничивает использование в системах с более низким давлением и температурой.
- Установка требует точного выравнивания и специальных прокладок, увеличивая сложность по сравнению с типами ff.
Сравнение rf vs ff vs rtj показывает, что фланец с кольцевым уплотнением выделяется для критических применений, в то время как типы rf и ff служат для более широких или менее требовательных нужд.
Сравнение RF, FF и RTJ
Таблица ключевых различий (давление, прокладки, стоимость)
Основные различия между фланцами rf, ff и rtj касаются рабочего давления, используемых прокладок и стоимости.
| Тип фланца | Классы давления | Типы прокладок | Различия в стоимости | Время монтажа | Требования к обслуживанию |
|---|---|---|---|---|---|
| RF | 150#, 300#, 400# и выше | Спирально-навитые, профиль cam | Более дорогой из-за механической обработки | Проще, простые прокладки | Ниже, простая замена прокладки |
| RTJ | Высокое давление и температура | Металлическая кольцевая прокладка | Высокая стоимость, специализированные прокладки | Требовательный, точная работа | Сложный, большие усилия при обслуживании |
| FF | Низкое давление | Полнопроходная прокладка | Обычно ниже из-за простой конструкции | Просто, быстро | Минимальные, легко обслуживать |
Совет: Фланцы RTJ обеспечивают наилучшее уплотнение для высокого давления и температуры, но требуют больше времени и затрат на установку и обслуживание. Фланцы RF предлагают баланс производительности и удобства использования. Фланцы FF подходят для систем низкого давления и обеспечивают экономию затрат.
Применимость по отраслям и условиям эксплуатации
Инженеры должны подбирать тип фланца в соответствии с давлением в системе, средой и условиями эксплуатации для надёжной работы.
- RTJ фланцы превосходно подходят для трубопроводов в химической, нефтяной и газовой промышленности. Эти применения требуют высокой герметичности и совместимости с прокладками в экстремальных условиях.
- RF фланцы подходят для нефтегазовой, химической промышленности и водоочистки. Их универсальность поддерживает широкий спектр применений и выбор прокладок.
- FF фланцы лучше всего работают в системах водоочистки, ОВК и противопожарной защиты. Эти среды требуют равномерного контакта поверхностей и простого обслуживания.
Как выбрать правильную поверхность фланца:
- Определите требования системы к давлению.
- Оцените химическую и температурную среду для совместимости материала и прокладок.
- Выберите поверхность фланца, соответствующую требуемой герметичности и ожиданиям по обслуживанию.
Для критически важных применений, таких как высокое давление или коррозионные среды, инженеры часто выбирают фланцы RTJ с металлическими кольцевыми прокладками. Для общего промышленного использования фланцы RF обеспечивают надёжное и экономически эффективное решение. Фланцы FF остаются предпочтительным выбором для трубопроводов низкого давления, неметаллических или чугунных.
Правильный выбор обеспечивает долгосрочную надёжность и предотвращение утечек во всех применениях.
Руководство по выбору фланцев
Как выбрать RF, FF или RTJ для вашей системы
Наиболее важными факторами для выбора фланцев являются номинальное давление, свойства среды, стоимость, требования к монтажу и стандарты системы.
Инженеры должны оценить каждый фактор, чтобы обеспечить надёжную работу и предотвращение утечек. Следующий упорядоченный список описывает, как выбрать правильную поверхность фланца для любой системы управления жидкостями:
- Оцените номинальные значения давления и температуры для применения.
- Изучите свойства жидкости, включая коррозионную активность и вязкость.
- Учтите стоимость и доступность фланцев rf, ff и rtj.
- Рассмотрите требования к монтажу и техническому обслуживанию для каждого типа.
- Подтвердите соответствие конструкции системы и стандартам.
Выбор правильного типа фланца обеспечивает долгосрочную надёжность и эффективный подбор прокладки. Выбор материала также играет критическую роль в безопасности и долговечности. Инженеры должны выбирать сплавы, углеродистую или нержавеющую сталь на основе потребностей проекта и факторов окружающей среды.
Совместимость со стандартами и существующим оборудованием
Совместимость с отраслевыми стандартами обеспечивает безопасную и эффективную интеграцию фланцев rf, ff и rtj в существующие системы.
В таблице ниже приведены типы фланцев, размеры, номинальные давления и варианты уплотнительных поверхностей в соответствии со стандартами ASME и API:
| Тип фланца | Размеры (NPS) | Классы давления | Типы уплотнительных поверхностей |
|---|---|---|---|
| Приварной встык | 1/2 до 24 | Класс 150 до 2500 | RF, RTJ, FF |
| Накидной | 1/2 до 24 | Класс 150 до 2500 | RF, RTJ, FF |
| Сварка в раструб | 1/2 до 24 | Класс 150 до 2500 | RF, RTJ, FF |
| Резьбовое | 1/2 до 2 | Класс 150 до 300 | RF, RTJ |
| глухие | 1/2 до 24 | Класс 150 до 2500 | RF, RTJ |
| Соединение внахлёст | 1/2 до 24 | Класс 150 до 300 | RF, RTJ |
Инженеры должны проверить совместимость фланцев с существующим оборудованием и подтвердить соответствие стандартам, таким как ASME B16.5 и ASME B16.47. Правильный подбор размеров и сертификация обеспечивают безопасную работу и эффективную защиту от утечек.
Соображения по монтажу и техническому обслуживанию
Правильный монтаж и регулярное техническое обслуживание продлевают срок службы фланцев rf, ff и rtj.
Инженеры должны следовать лучшим практикам для поддержания герметичности и предотвращения утечек. Рекомендуемые практики технического обслуживания включают:
- Регулярно проверяйте прокладки для фланцев rf.

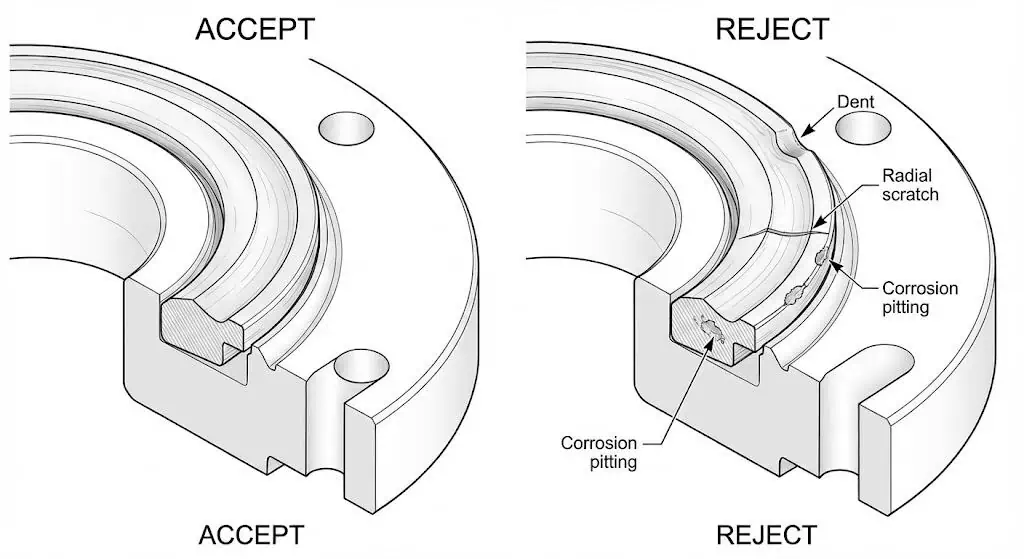

- Проверяйте канавки колец на износ или повреждения в фланцах rtj.
- Используйте прогнозирующее и профилактическое техническое обслуживание для прогнозирования и планирования ремонтов.
- Заменяйте прокладки и повторно затягивайте болты в рамках планового технического обслуживания.
- Своевременно устраняйте проблемы с помощью корректирующего технического обслуживания.

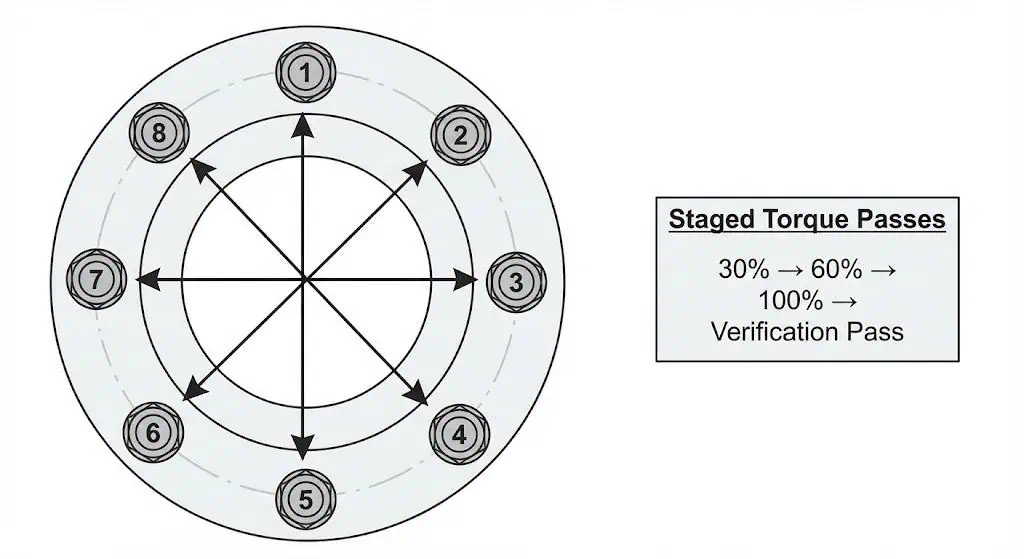

Сложность монтажа зависит от типа фланца. Фланцы RTJ требуют точного выравнивания и специальных прокладок, тогда как фланцы FF и RF обеспечивают более простую установку. Регулярное техническое обслуживание способствует надёжности системы и предотвращению утечек.
Фланцы RF, FF и RTJ различаются по типу поверхности, совместимости с прокладками и области применения.
| Особенность | Фланец RF | Фланец FF | Фланец RTJ |
|---|---|---|---|
| Тип поверхности | Выступающая | Плоская | Канавчатая |
| Тип прокладки | Мягкие или полуметаллические | Неметаллические | Металлическое кольцо |
| Применение | Среднее и высокое давление | Низкое давление | Высокое давление, критическое |
- Правильный выбор фланца обеспечивает надёжность системы и предотвращение утечек.
- SUNHY предлагает проверенные решения для управления потоками с передовым производством и технической поддержкой.
Часто задаваемые вопросы
В чём основное различие между фланцами RF, FF и RTJ?
RF фланцы имеют выступающую поверхность, FF фланцы — плоскую поверхность, а RTJ фланцы используют канавку с металлическим кольцевым уплотнением.
Это различие влияет на герметичность, номинальное давление и выбор уплотнения.
Когда инженерам следует использовать фланцы RTJ?
Инженерам следует использовать RTJ фланцы для критических применений с высоким давлением и температурой.
Эти фланцы обеспечивают металлическое уплотнение, что делает их идеальными для нефтегазовых и нефтехимических систем.
Каковы основные области применения фланцев FF?
Фланцы FF лучше всего подходят для низконапорных, неметаллических или чугунных трубопроводных систем.
Они используются в водоочистке, системах отопления, вентиляции и кондиционирования (ОВКВ) и противопожарной защите, где необходимо минимизировать изгиб фланцев.
Совместимы ли фланцы RF с большинством прокладок?
Да, фланцы RF допускают использование как неметаллических, так и полуметаллических прокладок.
Эта совместимость позволяет инженерам выбирать прокладки в зависимости от требований системы и среды.
Как тип уплотнительной поверхности фланца влияет на обслуживание?
Тип поверхности фланца определяет частоту замены прокладок и потребность в инспекции.
Фланцы RTJ требуют точного выравнивания и более частых проверок, в то время как фланцы FF и RF обеспечивают более простое обслуживание.
