ASME B16.5 является основным стандартом на размеры и номинальные параметры для обычных трубных фланцев и фланцевых фитингов во многих проектах под влиянием США. Если вы когда-либо видели чертежи с пометкой “фланцы ANSI”, обычно это именно это семейство. С инженерной точки зрения, B16.5 существует для того, чтобы схемы расположения болтов, детали уплотнительных поверхностей и номинальные давления-температуры оставались взаимозаменяемыми у разных производителей в рамках стандарта.
Он широко используется в нефтегазовой отрасли, химической переработке, энергетике, водоочистке и общих промышленных трубопроводных системах. На практике важно, что B16.5 предоставляет контролируемый “интерфейс” (NPS, класс, тип уплотнительной поверхности, сверловка, допуски и правила маркировки), чтобы избежать доработок на месте из-за несовпадения отверстий под болты, неправильной ширины посадки прокладки или несовместимого выбора уплотнительных поверхностей.
| Преимущество | Описание |
|---|---|
| Номинальные давления–температуры | Определяет классы (150–2500) и допустимое давление при температуре по группам материалов; класс — это обозначение, а не прямое значение в PSI. |
| Простота монтажа | Стандартизированный диаметр окружности расположения болтов (BCD), количество отверстий и геометрия уплотнительной поверхности уменьшают проблемы с выравниванием и сокращают время сборки. |
| Прослеживаемость и взаимозаменяемость | Требует постоянной маркировки (размер, класс, материал, производитель/идентификатор плавки) для обеспечения контроля качества, проверки сертификатов материалов и прослеживаемости при обслуживании. |
Примечание для практики (распространённое заблуждение): Фланец “класса 150” — это не “150 psi”. Безопасное рабочее давление зависит от температуры и выбранной группы материалов в таблицах номинальных параметров. Если вы выбираете только по значениям при окружающей температуре и игнорируете снижение номинала при температуре, вы можете получить соединение, которое проходит гидроиспытание при окружающей температуре, но даёт течь в горячем режиме.
Репутация Sunhy фланец из нержавеющей стали Продукция изготавливается в соответствии с соответствующими требованиями ASME (размеры, сверление, обработка торцов и маркировка), что позволяет сохранять совместимость при закупках и замене.
Область применения и ограничения ASME B16.5
Охватываемые фланцы и фланцевые фитинги
ASME B16.5 охватывает определённый набор металлических трубных фланцев и фланцевых фитингов, используемых в промышленных трубопроводных системах.
В рамках области применения стандарт B16.5 можно рассматривать как “общий язык” для: номинального размера (NPS), класса давления, типа обработки торца (для совместимости с прокладками), сверления (шаблон отверстий под болты) и размерных допусков, необходимых для предсказуемой сборки. Типичные охватываемые типы фланцев включают:
- Фланцы под приварку встык (WN): Используются там, где усталость, изгиб или повышенная циклическая нагрузка делают ценным наличие ступицы.
- Накладные фланцы (SO): Часто выбираются для вспомогательных линий, где важны скорость монтажа и контроль стоимости.
- Глухие фланцы (BL): Используются для изоляции, заглушек для гидроиспытаний и будущих точек подключения.
- Фланцы под сварку в раструб (SW): Распространены на малых диаметрах; качество монтажа чувствительно к правильному зазору в раструбе и профилю сварного шва.
- Резьбовые фланцы (TH): Используются там, где сварка ограничена; не подходят для сильной вибрации или высоких термических циклов без дополнительных мер контроля.
- Фланцы под накидную шайбу (LJ): Используются с приварным патрубком для частой разборки или там, где вращающийся фланец помогает выравниванию болтов.
Инженерный пример #1 (несовместимость): Команда обслуживания заменила фланец EN1092-1 PN на “эквивалентный” фланец ASME по грубому сравнению классов давления. Отверстия под болты не совпали на месте, так как сверловка PN и ASME не взаимозаменяемы. Работа потеряла смену на переделку. Профилактика проста: подтвердите действующий стандарт на изометрической схеме (ASME vs EN/DIN), затем подберите сверловку и уплотнительную поверхность — не только давление.
Практическая проверка области применения (быстрая):
- Подтвердите стандарт проекта: ASME (B16.5/B16.47) против EN1092-1 (PN/DN) перед заказом.
- Подтвердите, что диапазон NPS находится в пределах B16.5; для больших диаметров может потребоваться ASME B16.47.
- Подтвердите, что тип уплотнительной поверхности соответствует сопрягаемому фланцу и конструкции прокладки (RF/FF/RTJ и т.д.).
Sunhy производит фланцы из нержавеющей стали в соответствии с правильными размерными и маркировочными требованиями, чтобы запасные части оставались совместимыми во время ремонтных работ.
Диапазон размеров и исключения
ASME B16.5 (действующие редакции) применяется в основном к фланцам труб и фланцевым фитингам от NPS 1/2 дюйма до 24 дюймов, с классами давления от 150 до 2500 в пределах определённых границ размеров.
Этот диапазон размеров охватывает большинство потребностей в трубопроводах в промышленных условиях, и стандарт предоставляет таблицы номинальных давлений по группам материалов. На практике также следует обращать внимание на границы класса по размеру (например, класс 2500 доступен не для каждого размера так же, как более низкие классы). Если ваша спецификация находится на границе (большой диаметр, высокий класс или повышенная температура), подтвердите конкретную комбинацию NPS/класс по текущим таблицам B16.5.
- Стандарт ASME B16.5 определяет распространённые металлические фланцы и фланцевые фитинги.
- Наиболее используемый диапазон номинальных размеров — от NPS 1/2 до NPS 24.
- Он определяет классы давления 150, 300, 400, 600, 900, 1500 и 2500 с доступностью размеров, определённой стандартом.
Однако ASME B16.5 не охватывает все типы или размеры фланцев. Для стальных фланцев большого диаметра обычно ссылаются на ASME B16.47, который предназначен для применений с большим диаметром.

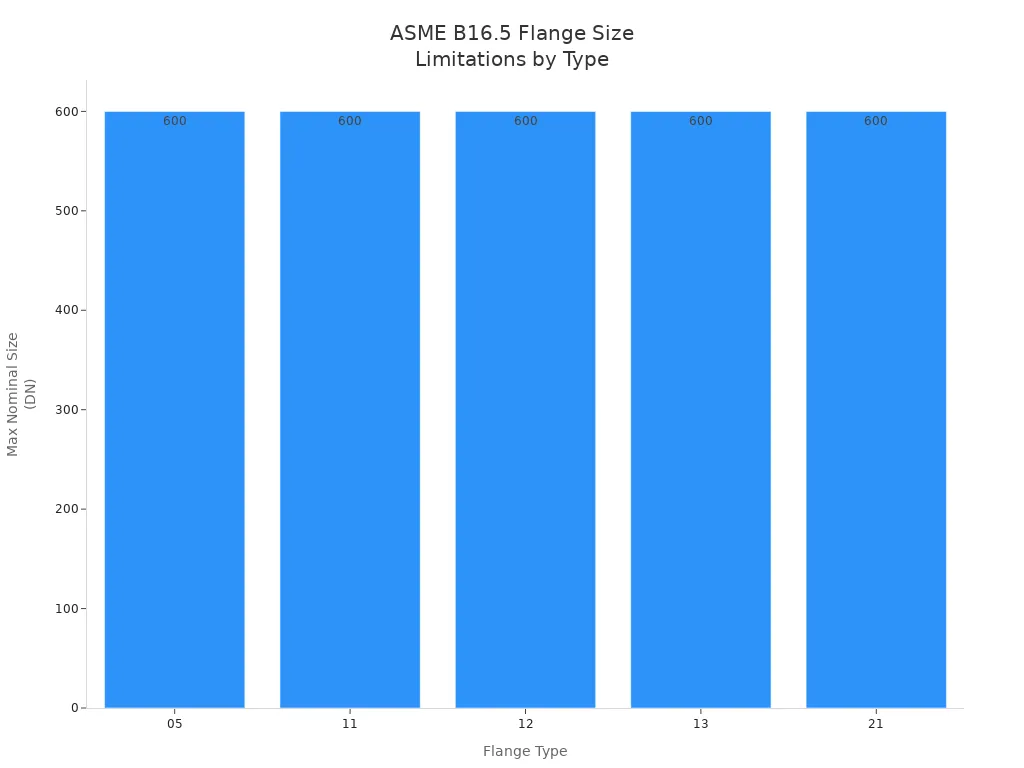

Важное уточнение к таблице ниже: Нумерация “Тип 05/11/12/13/21” обычно встречается в документации EN1092-1/DIN (метрический мир PN/DN), а не в номенклатуре ASME B16.5. Она показана здесь в качестве перекрёстной ссылки, поскольку многие EPC-пакеты смешивают документы EN и ASME. Если ваш проект регулируется ASME B16.5, не используйте номера типов фланцев EN для заказа.
| Тип фланца | Ограничения по номинальному размеру |
|---|---|
| 05 | До DN 600 |
| 11 | До DN 600 |
| 12 | До DN 600 |
| 13 | До DN 600 |
| 21 | До DN 600 |
| Другие типы | Подлежит согласованию |
Инженерный пример #2 (неправильный стандарт для большого диаметра): Проект заказал фланцы “B16.5” для коллектора охлаждающей воды большого диаметра. Когда секции трубопровода прибыли, разметка отверстий под болты не совпала с сопрягаемыми патрубками оборудования, изготовленными по стандарту для большого диаметра. Исправление потребовало пересверливания или замены. Предотвращение: для NPS выше области действия B16.5, согласуйте заранее с B16.47 (Серия A/B) или метрическим стандартом PN проекта.
Нержавеющие фланцы Sunhy изготавливаются по соответствующей спецификации для стандартных и индивидуальных требований, что снижает риск несовместимости при монтаже.
Совет: Перед заказом письменно зафиксируйте три пункта: (1) применяемый стандарт (ASME или EN/DIN), (2) NPS/DN и класс/PN, и (3) тип уплотнительной поверхности (RF/FF/RTJ). Большинство отказов при монтаже на объекте связано с тем, что один из этих трёх параметров был принят по умолчанию.
Давления и материалы по B16.5
Объяснение классов давления
Какие семь классов давления определены в ASME B16.5?

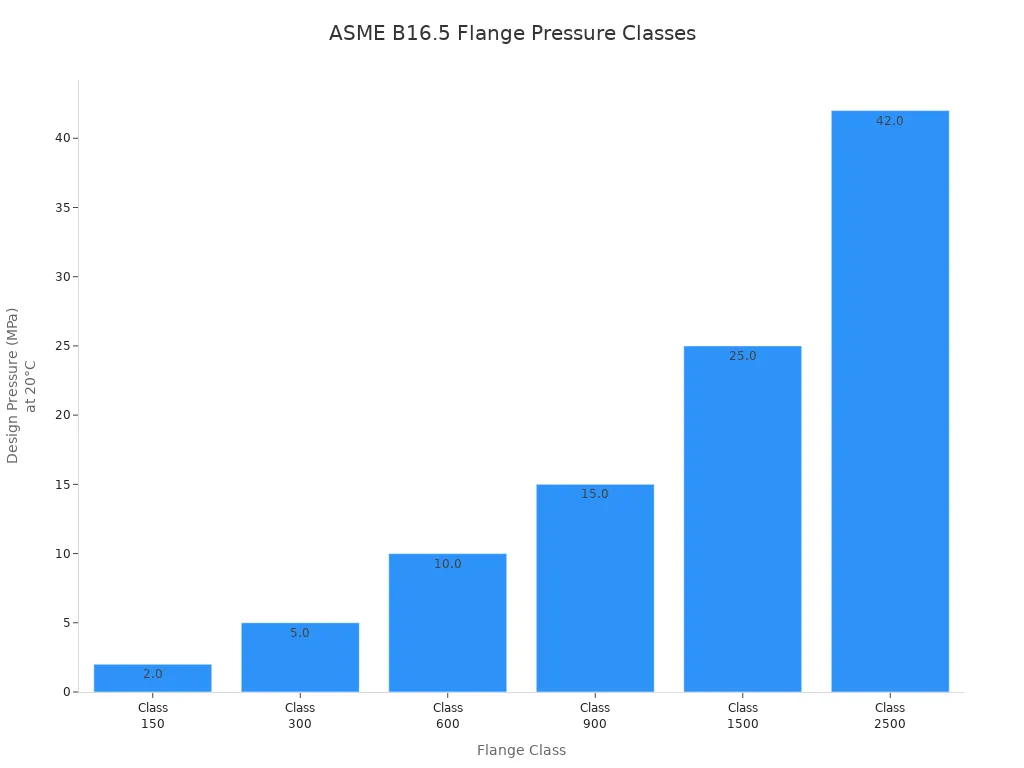

ASME B16.5 определяет семь классов давления для фланцев труб и фланцевых фитингов: Class 150, 300, 400, 600, 900, 1500 и 2500. Эти классы систематизируют стандартизированные размеры и таблицы номинальных давлений. В практической инженерной работе класс интерпретируется с использованием таблиц давление-температура для выбранной группы материалов и температурного диапазона (одного только класса недостаточно).
| Класс | Диапазон расчётного давления | Ключевые особенности и области применения |
|---|---|---|
| Класс 150 | Примерное значение при 100°F: ~285 psi (1,96 МПа)* | Часто применяется в коммунальных системах: вода, воздух, пар низкого давления. Уточните снижение номинала для горячих сред и подтвердите выбор прокладки для низких усилий затяжки болтов. |
| Класс 300 | Примерное значение при 100°F: ~740 psi (5,10 МПа)* | Умеренные давления: технологические линии, коммунальные системы нефтегазовой отрасли. Следите за снижением номинала по температуре и практикой затяжки болтов для предотвращения утечек при нагреве. |
| Класс 400 | Примерное значение при 100°F: ~990 psi (6,83 МПа)* | Менее распространено; используется там, где классы соответствуют номиналам оборудования или устаревшим классам трубопроводов. |
| Класс 600 | Примерное значение при 100°F: ~1480 psi (10,20 МПа)* | Высокие давления и критические системы; контроль напряжения прокладки и преднатяга болтов становится более чувствительным. |
| Class 900 | Примерное значение при 100°F: ~2220 psi (15,30 МПа)* | Высоконапорные системы; проверяйте поверхность фланца, тип прокладки и классы болтов; контроль качества отделки поверхности имеет значение. |
| Класс 1500 | Примерное значение при 100°F: ~3705 psi (25,55 МПа)* | Очень высокие давления; обычно сочетаются с толстостенными трубопроводами и контролируемыми методами сборки. |
| Класс 2500 | Примерное справочное значение при 100°F: ~6,175 psi (42,58 МПа)* | Экстремально высокое давление; доступность размеров ограничена, а целостность соединения сильно зависит от процедуры и контроля. |
*Типичные справочные значения при 100°F широко используются только для быстрой ориентации. Всегда проверяйте допустимое давление при фактической рабочей температуре и конкретной группе материалов, используя актуальные таблицы номинальных давлений ASME B16.5.

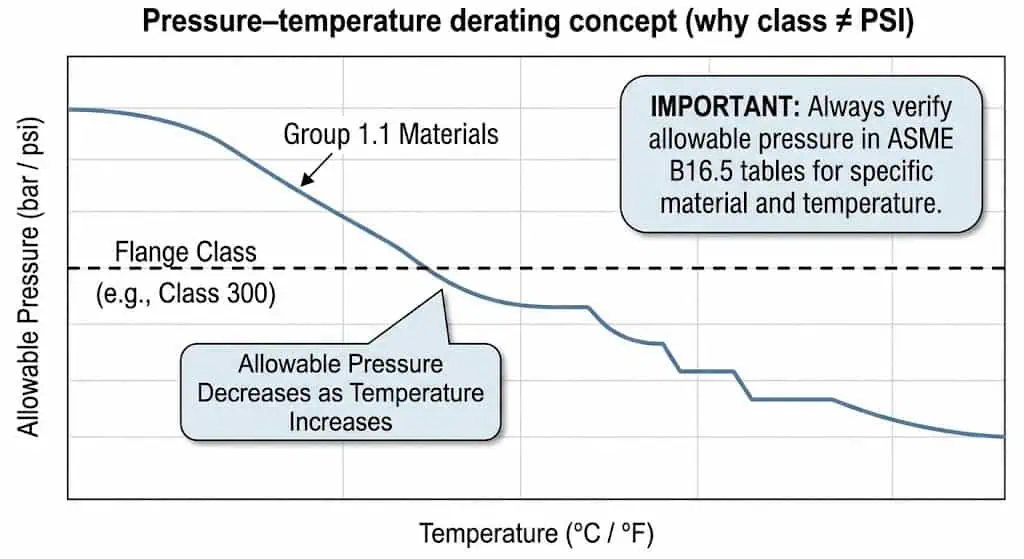

Как интерпретировать номинальные давления для практического применения?
Начните с реальных рабочих условий: расчётное давление, расчётная температура, фаза среды (газ/жидкость), циклические нагрузки и аварийные сценарии. Затем выберите группу материалов и класс из таблиц давление-температура B16.5. Если служба горячая, не предполагайте, что применимы номинальные значения для окружающей среды — большинство материалов снижают номинальные характеристики при повышении температуры. Для болтовых соединений, которые должны оставаться герметичными при циклических нагрузках, качество сборки и контроль напряжения прокладки могут иметь такое же значение, как и номинальный класс.

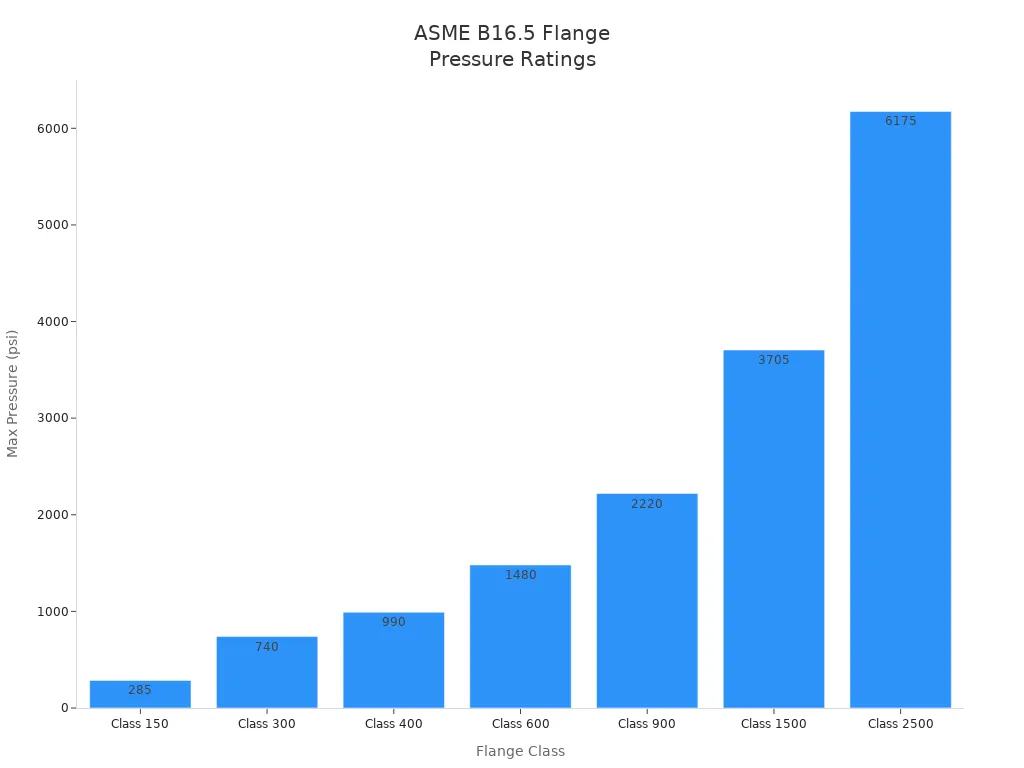

| Классы фланцев ASME B16.5 | Максимальное давление (при 100°F) |
|---|---|
| Класс 150 | 285 psi |
| Класс 300 | 740 psi |
| Класс 400 | 990 psi |
| Класс 600 | 1,480 psi |
| Class 900 | 2,220 psi |
| Класс 1500 | 3,705 psi |
| Класс 2500 | 6,175 psi |
Совет: Если соединение критично для безопасности или не допускает утечек, добавьте стандарт сборки (контроль момента затяжки/угла поворота гайки, контроль смазки, обращение с прокладками, проверка поверхности фланца). Многие организации ссылаются ASME PCC-1 для руководства по сборке фланцевых соединений на болтах.
Инженерный пример #3 (горячая протечка после запуска): Соединение класса 300 на горячем паровом трубопроводе было выбрано с использованием “типичных” рейтингов при окружающей температуре, и болты были затянуты без контроля смазки или определённой последовательности. Соединение прошло холодное гидроиспытание, но начало протекать после теплового расширения и релаксации прокладки. Решением по умолчанию не было “более высокий класс” — решением стала правильная проверка рейтинга при температуре, правильный выбор прокладки и контролируемая сборка (последовательность, смазка, план повторной затяжки, где это разрешено процедурой).
Где используются различные классы давления?
- Класс 150: Общепромышленные трубопроводы, водопроводные линии, низконапорный пар, некритичные службы.
- Класс 300: Технологические трубопроводы среднего давления, промышленные коммуникации, многие линии на нефтеперерабатывающих заводах (подвержены снижению рейтинга при температуре).
- Класс 600: Высоконапорный пар и технологические службы, вспомогательное оборудование газовых компрессоров, высоконапорные коммуникации на нефтеперерабатывающих заводах.
- Класс 900 и выше: Высокое давление и критические службы, энергосистемы высокого давления в энергетике, морские/высокого давления газовые и инжекционные системы.
Материал Требования к фланцам
Какие материалы ASME B16.5 определяет для фланцев и фланцевых фитингов?
ASME B16.5 организует материалы в группы и назначает таблицы номинальных давлений по материальной группе. При закупке вы обычно указываете материал фланца по обозначению материала ASTM/ASME (например, кованая углеродистая сталь, кованая нержавеющая сталь, кованая легированная сталь или никелевые сплавы), а затем проверяете применимую таблицу номинальных давлений для этой материальной группы.
| Тип материала | Стандарт ASTM | Химические свойства | Механические свойства |
|---|---|---|---|
| Углеродистая сталь | ASTM A105/A105M | Общая кованая углеродистая сталь для трубопроводных компонентов; химические пределы зависят от марки и плавки. | Механические требования определены в стандарте ASTM и проверяются MTR/испытаниями. |
| ASTM A350 LF2 | Кованая углеродистая сталь для низкотемпературной службы; требования к ударной вязкости применяются там, где указано. | Выбрана для требований к низкотемпературной ударной вязкости. | |
| Нержавеющая сталь | ASTM A182 (например, F304/F316) | Коррозионностойкое семейство сплавов; выбор марки зависит от воздействия хлоридов, температуры и механизма коррозии. | Механические требования определены спецификацией ASTM и подтверждаются сертификацией/испытаниями. |
| Легированная сталь | ASTM A182 (например, F11/F22) | Хромомолибденовые легированные стали для работы при повышенных температурах; химический состав обеспечивает жаропрочность в соответствии с нормами проектирования. | Применяются там, где требуется высокая прочность при высоких температурах; проверьте проведение термической обработки после сварки (PWHT) и соответствие нормам. |
| Никелевый сплав | ASTM B564 (например, N06625) | Используются в условиях сильной коррозии или высоких температур, где нержавеющие стали недостаточны. | Специфицированы для требовательных условий по коррозии/температуре; сертификация критически важна. |
| Группа материала | Номинальное обозначение | Типичные области применения |
|---|---|---|
| Углеродистая сталь | A105, A350 Gr. LF2 | Общие трубопроводные системы, коммунальные сети, многие углеводородные службы (с коррозионным запасом и покрытием по необходимости). |
| Легированная сталь | A182 Gr. F1, F11, F22 | Высокотемпературные применения (нефтеперерабатывающие/технологические нагреватели, паропроводы), где важна прочность при температуре. |
| Нержавеющая сталь | A182 Gr. F304, F316 | Коррозионные среды; выбор марки зависит от уровня хлоридов, температуры и риска точечной коррозии/коррозионного растрескивания под напряжением. |
| Дуплексная нержавеющая сталь | A182 Gr. F51 | Повышенная прочность и улучшенная стойкость к хлоридам; применяется в морской воде и агрессивных средах с хлоридами. |
Как вы обеспечиваете качество материала и соответствие стандарту ASME B16.5?
Не полагайтесь на слово “нержавеющая” как на единственную спецификацию. Проверьте: обозначение материала, номер плавки, сертификат испытаний материала (MTR), размерный контроль и любые требуемые неразрушающие методы контроля (NDE). Для критических применений убедитесь, что маркировка на фланце соответствует документации (прослеживаемость плавки/партии). Если ваш проект использует стандарт сборки болтового соединения, согласуйте класс болтов, тип прокладки и обработку поверхности с этой процедурой.
| Процесс испытаний | Описание |
|---|---|
| Контроль размеров | Подтверждает соответствие наружного/внутреннего диаметра, диаметра окружности отверстий, толщины, размеров поверхности и сверления выбранному стандарту (B16.5/B16.47/EN1092-1). |
| Визуальный осмотр | Проверяет повреждения поверхности, вмятины, коррозию и дефекты механической обработки, которые могут создавать пути утечки. |
| Идентификация материала (PMI) | Используется, когда риск смешения материалов высок (особенно нержавеющая сталь, дуплексные и никелевые сплавы). |
| Ультразвуковой контроль (УЗК) | Обнаруживает внутренние несплошности в поковках, если это указано в контроле качества проекта. |
| Магнитопорошковый контроль (MT) / Капиллярный контроль (PT) | Выявляет поверхностные дефекты (метод зависит от материала и спецификации). |
| Сторонние инспекции | Независимая проверка соответствия и прослеживаемости для критических комплектов. |
Примечание: Только марка материала не гарантирует герметичность. В реальных монтажах большинство хронических утечек связано с повреждением уплотнительной поверхности, ошибками выбора прокладки, разбросом преднатяга болтов или смешением стандартов (ASME vs EN). Контролируйте эти переменные на раннем этапе.
Итог:
Вы выбираете фланцы труб и фланцевые фитинги, сопоставляя соответствующий стандарт, класс давления при температуре (таблицы номиналов) и правильное обозначение материала с прослеживаемостью. Нержавеющие фланцы Sunhy поддерживают требовательные промышленные среды с контролем размеров и маркировкой по стандарту.
Размеры, допуски и маркировка
Стандартные размеры фланцев
Каковы стандартные размеры фланцев труб по ASME B16.5?
B16.5 стандартизирует ключевые размеры интерфейса, определяющие возможность сборки соединения без принуждения: габариты OD/ID, диаметр окружности болтов (BCD), количество и диаметр отверстий, толщину, геометрию ступицы (где применимо) и геометрию уплотнительной поверхности. На практике именно эти размеры решают, можно ли собрать соединение без рассверливания отверстий или борьбы с выравниванием.
| Тип размера | Описание |
|---|---|
| Номинальный диаметр трубы (NPS) | Определяет семейство номинальных размеров, используемое для выбора размеров и обеспечения совместимости. |
| Классы давления | Класс влияет на толщину, сверление и обработку торцов (и должен быть проверен при температуре с помощью таблиц номинальных параметров). |
| Типы уплотнительных поверхностей | Тип уплотнительной поверхности определяет совместимость с прокладками (RF/FF/RTJ и другие конструкции уплотнительных поверхностей, где применимо). |
| Диаметр окружности расположения болтов (ДОРБ) | Критически важно для выравнивания болтов; несоответствие является частой основной причиной отказов при монтаже в полевых условиях для различных стандартов. |
| Количество и размер отверстий под болты | Определяет выбор болтов и распределение нагрузки; диаметр отверстия и шаг влияют на допуск сборки. |
Контрольный список перед монтажом (быстрый, до затяжки болтов):
- Убедитесь, что уплотнительные поверхности фланцев чистые, не повреждены и не имеют глубоких радиальных рисок.
- Убедитесь, что наружный/внутренний диаметр прокладки соответствует посадочной зоне уплотнительной поверхности (не выступает в проходное отверстие, если это не предусмотрено конструкцией).
- Убедитесь, что болты/гайки/шайбы соответствуют процедуре (класс прочности, длина, план смазки).
- Выполните сухую сборку с двумя болтами по диаметру окружности расположения отверстий перед подъёмом тяжёлых секций в финальное положение (позволяет заранее выявить несоответствие сверления).
Какие требования к допускам на размеры фланцев?
Допуски на размеры существуют для того, чтобы реальные детали от разных производителей всё равно собирались. Хотя значения допусков зависят от размера и диапазона, практический вывод: не полагайтесь на “достаточно близко” для диаметра окружности болтов или геометрии поверхности. Накопление допусков — вот где рождаются периодические утечки.
| Размер | Требования к допускам |
|---|---|
| Наружный диаметр (НД) | ±1/16″ (1,6 мм) для 24″ и менее; ±1/8″ (3,2 мм) для более 24″ |
| Внутренний диаметр (ВД) | ±1/32″ (0,8 мм) для 10″ и меньше; +1/8″ (3,2 мм) для 12″ до 18″; -1/16″ (1,6 мм) для 20″ и больше |
| Диаметр контактной поверхности | ±1/32″ (0,8 мм) для выступа 1/16″; ±1/64″ (0,4 мм) для выступа 1/4″, паз и гребень |
| Диаметр ступицы у основания | ±1/16″ (1,6 мм) для 24″ и меньше; ±1/8″ (3,2 мм) для более 24″ |
| Диаметр ступицы в месте сварки | +3/32″ (2,4 мм), -1/32″ (0,8 мм) для 5″ и меньше; +5/32″ (4,0 мм), -1/32″ (0,8 мм) для 6″ и больше |
| Сверление | ±1/16″ (1,6 мм) для окружности болтов; ±1/32″ (0,8 мм) для расстояния между отверстиями под болты |
| Толщина | ±1/8″ (3,2 мм) для 18″ и меньше; ±3/16″ (4,8 мм) для 20″ и больше |
| Длина ступицы | ±1/16″ (1,6 мм) для 10″ и меньше; ±1/8″ (3,2 мм) для 12″ и больше |
Команда контроля качества Sunhy проверяет критические размеры, чтобы фланец собирался предсказуемо без принудительного выравнивания и без неравномерной нагрузки на прокладку.
Совет: Если вы видите, что отверстия под болты “почти совпадают”, остановитесь и проверьте стандарт (ASME vs EN), класс/PN и BCD перед затяжкой. Принудительное вкручивание болтов в несовпадающие отверстия может повредить посадку прокладки и создать путь утечки, который проявится только после термоциклирования.
Маркировка и идентификация

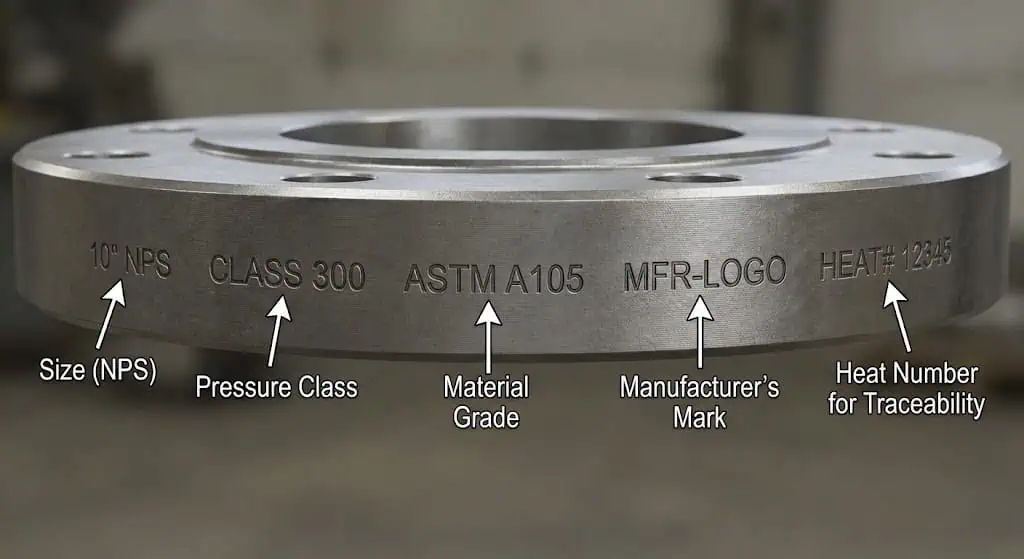

Какие требования к маркировке и идентификации предъявляет стандарт ASME B16.5 для фланцев и фланцевых фитингов?
Маркировка — это не формальность. При работах по остановке производства маркировка часто является единственным быстрым способом подтвердить, что вы устанавливаете деталь нужного размера/класса/материала — особенно когда детали перемешаны на складах. Если фланец не промаркирован или маркировка не соответствует документации, отложите его как QC-удержание до восстановления прослеживаемости.
- Спецификация материала ASTM/ASME и обозначение марки
- Номер плавки (расплава) или идентификатор прослеживаемой партии/лота
- Класс давления (например, 150, 300)
- Обозначение стандарта (B16.5 / B16)
- Маркировка размера NPS
- Для фланцев RTJ: обозначение кольцевой канавки (где применимо)
Каковы лучшие практики маркировки и идентификации?
Используйте маркировку как часть краткой входной инспекции, которая предотвращает самую дорогую ошибку: установку неправильного материала в коррозионной или высокотемпературной среде.
- Идентификация производителя или логотип
- Марка материала, соответствующая сертификату MTR (не принимайте “нержавеющая сталь” в качестве замены)
- Идентификация типа уплотнительной поверхности, где используется в вашей системе контроля качества (RF/RTJ и т.д.)
- Номер партии и номер плавки для привязки к сертификации
- Требуемые по проекту маркировки соответствия (если указано в спецификации заказчика)
Инженерный пример #4 (смешение материалов): Участок трубопровода в среде, содержащей хлориды, был собран с одним фланцем из неправильной марки нержавеющей стали из-за смешанных паллет и нечитаемой маркировки. При вводе в эксплуатацию он выглядел нормально, но позже показал точечную коррозию на краю фланца/прокладки. Средство предотвращения: читаемая постоянная маркировка + выборочные проверки PMI на критических участках + входная инспекция, которая сверяет маркировку с сертификатами MTR.
Sunhy наносит гравировку требуемой информации для прослеживаемости, подтверждения материала и контроля технического обслуживания в течение жизненного цикла.
Сравнение стандарта ASME B16.5 с другими стандартами
Различия с другими стандартами фланцев
Ключевое отличие:
ASME B16.5 — это система классов/NPS в пределах своего диапазона размеров, в то время как другие стандарты охватывают большие размеры или используют метрические системы рейтингов PN/DN.
ASME B16.47 обычно используется для стальных фланцев большого диаметра (Серия A и Серия B). Стандарты EN1092-1/DIN используют размеры DN и рейтинги PN, а также часто различные схемы сверления и конфигурации уплотнительных поверхностей. Нельзя “преобразовать” надёжно только по давлению; необходимо соответствие сверления и уплотнительной поверхности, чтобы избежать проблем с монтажом.

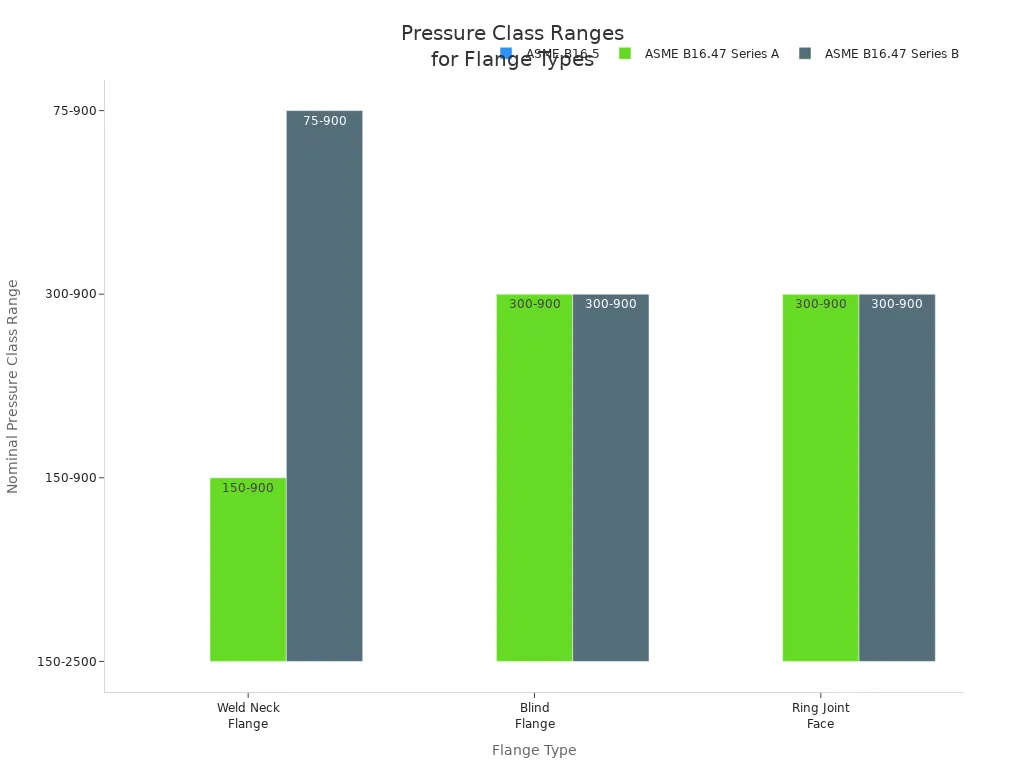

| Тип фланца | ASME B16.5 | ASME B16.47 Серия A | ASME B16.47 Серия B |
|---|---|---|---|
| Номинальный размер трубы | <NPS 26 (типичный диапазон NPS 1/2–24) | ≥NPS 26 | ≥NPS 26 |
| Фланец с приварной шейкой (Weld Neck) | Класс 150–2500 (в пределах ограничений по размеру) | Класс 150–900 | Класс 75–900 |
| глухим фланцем | Класс 150–2500 (в пределах ограничений по размеру) | Класс 300–900 | Класс 300–900 |
| Накидной фланец | Класс 150–1500 (в пределах размерных ограничений) | – | – |
| Фланец Lap Joint | Класс 150–2500 (в пределах ограничений по размеру) | – | – |
| Фланец под сварку в раструб | Класс 150–1500 (в пределах размерных ограничений) | – | – |
| Фланцевая гайка с резьбой | Класс 150–2500 (в пределах ограничений по размеру) | – | – |
| Кольцевое уплотнительное соединение (Ring Joint Face) | Класс 150–2500 (в пределах ограничений по размеру) | Класс 300–900 | Класс 300–900 |
Вы также увидите, что стандарты DIN и EN1092-1 используют рейтинги PN и размеры DN, в то время как B16.5 использует рейтинги ANSI class и размеры NPS. В таблице ниже показано, как различаются размерные и рейтинговые соглашения:
| Стандарт | Размерные характеристики | Характеристики номинального давления |
|---|---|---|
| ASME B16.5 | Система Class/NPS с определёнными сверлением/торцеванием/допусками в рамках стандарта | Номинируется по таблицам давление–температура для группы материалов (обозначение класса) |
| DIN | Метрическая система с DN/PN; соглашения по сверлению и торцеванию отличаются | Номинируется по классу PN и температурным соглашениям согласно стандарту |
| EN 1092-1 | Аналогичная метрическая система DN/PN; несколько “типов” фланцев в обозначениях EN | Классы PN; не являются напрямую взаимозаменяемыми с классами ASME без проверки сверления/обработки торца |
Совет: Если у вас смешанное оборудование (часть патрубков выполнена по EN, другая — по ASME), заранее планируйте переходные вставки или адаптерные решения. Не рассчитывайте, что прокладка “скомпенсирует несоответствие”, когда сверление и обработка торца различаются.
Обновления и редакции
Крупные обновления:
В своих редакциях ASME B16.5 обновил терминологию и включил изменения, влияющие на размеры, представление классов и соответствие стандартам. В реальной закупочной работе критическое правило: подтвердите издание, указанное в проекте, и избегайте смешивания редакций без проверки.
| Крупные обновления и редакции | Описание |
|---|---|
| Интегрированы американские единицы измерения | Включено в основной текст |
| Пересмотрена номенклатура толщины фланцев | Обновленная терминология |
| Добавлены фланцы для сварки с прямым хабом | Введены новые типы фланцев |
| Удалено Приложение II | Приложение II удалено |
| Корректировки высот уплотнительных поверхностей | Измененные спецификации |
| Обозначения минимальной толщины фланцев | Изменены требования к минимальной толщине |
Вы также обнаружите, что семейство стандартов B16 активно поддерживается ASME. Для любого проекта со строгими требованиями соответствия используйте указанное в проекте издание и убедитесь, что ваш заказ на покупку, план контроля и маркировка соответствуют этому изданию.
- Подтвердите диапазон (ограничения по размеру/классу) перед заказом высококлассных или нестандартных размеров.
- Подтвердите соответствие стандарту для больших диаметров, где применимо (B16.47 для крупных размеров).
- Подтвердите требования к процедуре затяжки для служб, не допускающих утечек (часто ссылаются на PCC-1).
Примечание: Соответствие — это не только покупка фланца по правильному стандарту. Утечки в полевых условиях часто вызваны монтажом. Если служба критическая, определите тип прокладки, класс крепежа, смазку, последовательность затяжки и проверки в рамках спецификации.
ASME B16.5 обеспечивает безопасные и ремонтопригодные трубопроводные системы при правильном применении.
Вы получаете предсказуемую сборку, контролируемую взаимозаменяемость и прослеживаемость, следуя стандарту и проверяя правильный рейтинг при рабочей температуре.
| Преимущество | Описание |
|---|---|
| Гарантированное качество | Стандартизированные размеры интерфейса и обязательная маркировка улучшают контроль закупок и технического обслуживания. |
| Повышенная безопасность | Правильный выбор рейтинга при температуре снижает риск отказа болтового соединения и утечек. |
| Глобальное планирование совместимости | Чёткое разделение между системами ASME и EN помогает избежать несоответствий в сверлении/обработке торцов. |
| Экономическая эффективность | Меньше доработок на месте, меньше задержек из-за несоответствий и улучшенная прослеживаемость в течение жизненного цикла. |
Выбирайте фланцы которые соответствуют ASME B16.5, например, нержавеющие фланцы Sunhy, для надёжной работы.
Вы всегда должны подтверждать действующий стандарт, класс при температуре, тип обработки торца и прослеживаемость материала перед установкой.
Часто задаваемые вопросы
Что охватывает стандарт ASME B16.5?
ASME B16.5 охватывает распространённые металлические фланцы труб и фланцевые фитинги, обычно в диапазоне NPS 1/2″–24″.
Он определяет размеры интерфейса (сверление, обработка торца, толщина), условные обозначения классов давления и рейтинги давление–температура по группам материалов, а также допуски и правила маркировки. Для стальных фланцев большего диаметра обычно ссылаются на ASME B16.47.
Как определить соответствие фланца требованиям?
Проверяйте постоянную маркировку и сверяйте её с документацией.
Как минимум, проверяйте:
- Логотип/название производителя
- Марка материала/спецификация (обозначение ASTM/ASME)
- Класс давления
- Обозначение B16.5 (или B16)
- номинальному размеру трубы (NPS)
- Номер плавки/партии, прослеживаемый до сертификата MTR
Если маркировка отсутствует или не соответствует, считать это задержкой по контролю качества до восстановления прослеживаемости.
Почему важен класс давления?
Класс давления — это отправная точка для безопасных номинальных значений, но его необходимо применять с учётом температуры и группы материала.
Вы сопоставляете класс давления и группу материала с рабочей температурой, используя таблицы номинальных давлений-температур ASME. Это предотвращает типичную ошибку выбора фланца, который выглядит приемлемым при комнатной температуре, но имеет сниженный номинал ниже требуемого давления при рабочей температуре.
| Класс | Максимальное давление (100°F) |
|---|---|
| 150 | 285 psi |
| 300 | 740 psi |
| 600 | 1,480 psi |
Какие материалы обычно используются для фланцев ASME B16.5?
Распространённые материалы включают углеродистую сталь, легированную сталь и нержавеющую сталь — выбор зависит от условий эксплуатации, механизма коррозии и температуры.
Углеродистая сталь (например, ASTM A105) распространена для общего применения. Легированные стали (например, марки Cr-Mo) используются для повышенных температур. Нержавеющие стали (например, ASTM A182 F304/F316) применяются для коррозионной стойкости, но выбор марки должен учитывать воздействие хлоридов, температуру и риск точечной коррозии/коррозионного растрескивания под напряжением.
Может ли Sunhy производить фланцы по другим стандартам?
Да. Sunhy может производить фланцы по стандартам ASME, DIN и EN1092-1 в соответствии с требованиями вашего проекта.
Для проектов со смешанными стандартами подтвердите сверление и обработку торца на раннем этапе и укажите основной стандарт на чертежах и заказах на поставку, чтобы избежать проблем с монтажом на месте.
