Selezionare una “flangia ANSI” raramente è una decisione basata solo sulle dimensioni. Nel lavoro reale in impianto, i problemi più costosi derivano da disallineamento della facciatura, disallineamento del cerchio dei fori, disallineamento del foro passante, o dall'ordinare un ricambio di grande diametro senza confermare la serie corretta. Ecco perché questa guida si concentra sugli errori sul campo che causano rilavorazioni, perdite e ritardi di fermo—non sul ripetere tabelle dimensionali complete che sono meglio gestite su pagine dati dedicate.
Nella maggior parte degli usi industriali, “flangia ANSI” è il termine usato in officina per flangie costruite secondo ASME B16.5 per le dimensioni comuni e ASME B16.47 per grandi diametri. Questi standard regolano dimensioni, classi, materiali, marcatura, tolleranze e dettagli del giunto flangiato. Se si specificano flangie in acciaio inossidabile o lega forgiate, la base materiale è comunemente ASTM A182/A182M. Se il vostro sito controlla la qualità dell'assemblaggio attraverso procedure formali di serraggio, il riferimento operativo è spesso ASME PCC-1.
Questa pagina risponde a una domanda pratica: come si sceglie una flangia ANSI/ASME che si adatti al componente esistente, sigilli correttamente ed eviti modifiche sul campo? Se avete bisogno di tabelle complete di foratura e dimensioni, utilizzate le nostre Dimensioni e guida alla selezione delle flange ANSI o la pagina dei dati delle dimensioni delle flange ASME. Se hai bisogno di una panoramica a livello standard, usa la nostra guida ASME B16.5. Questa pagina è per gli errori che si verificano prima che quelle tabelle siano controllate correttamente.
Panoramica delle flange ANSI
Cosa Copre Questa Guida
Questa guida alla selezione è costruita attorno a quattro punti di guasto che causano ripetutamente resi e ritardi nell'assemblaggio:
- Disallineamento RF vs FF — la flangia si può avvitare, ma la faccia sbagliata può sovraccaricare l'attrezzatura accoppiata o creare problemi di tenuta.
- Serie A vs Serie B confusione — le flange di grande diametro possono apparire simili per dimensione nominale, ma la foratura e le dimensioni non sono intercambiabili.
- Disallineamento del cerchio dei fori e dei fori per bulloni — un solo schema di foratura errato blocca immediatamente l'installazione.
- Disallineamento del foro e dello spessore — specialmente sulle flange a collare saldato, il foro errato crea gradini interni, turbolenza e lavorazioni evitabili.
Questa è la vera ragione per cui gli ordini di acquisto falliscono. La flangia è spesso prodotta correttamente. Il problema è che è stato ordinato lo standard, la facciata, la serie o il foro sbagliati rispetto al componente accoppiato. Per i lavori di fermata, questo articolo dovrebbe essere letto come una lista di controllo di prevenzione piuttosto che un catalogo prodotti.
Esempio sul campo 1: Una flangia di sostituzione è arrivata durante una fermata e corrispondeva alla dimensione nominale e alla classe nel disegno. Il giunto non poteva ancora essere assemblato perché l'estremità della linea esistente di grande diametro era Serie B e la sostituzione era stata ordinata come Serie A. Il ritardo dell'interruzione è derivato da un'identificazione incompleta, non dalla qualità di produzione. Prevenzione: verificare lo standard e la serie di riferimento dalla flangia esistente o dai disegni certificati prima che l'ordine di acquisto venga rilasciato.
Cosa significa solitamente “Flangia ANSI” nella pratica
Nella maggior parte dei progetti, il termine “flangia ANSI” è ancora utilizzato come termine commerciale, anche se gli standard dimensionali di riferimento sono ASME. Per le dimensioni comuni delle tubazioni di processo, si opera solitamente sotto ASME B16.5. Per le flange di grande diametro, si passa ad ASME B16.47. Il primo passo di selezione non è quindi “304 o 316?” È “Quale standard esatto e geometria di accoppiamento sto abbinando?”
Questa distinzione è importante perché la famiglia di standard controlla il modello di foratura, il sistema di facciata, la designazione della classe e l'intervallo di dimensioni. Il grado del materiale diventa rilevante solo dopo che la geometria e la famiglia di classificazione sono confermate. Nei lavori di retrofit, gli errori geometrici bloccano l'installazione più rapidamente degli errori di materiale.
| Domanda di Selezione | Perché è importante | Tipico fallimento se ignorato |
|---|---|---|
| Quale standard governa questa flangia? | Controlla il modello di foratura, la facciata, l'intervallo di dimensioni e le regole di classe | Modello di bullonatura errato o famiglia dimensionale errata |
| Qual è il tipo di faccia di accoppiamento? | Controlla lo stile della guarnizione e la geometria di contatto | Perdita o danneggiamento della flangia dell'attrezzatura |
| La flangia esistente di grande diametro è della Serie A o B? | Controlla l'intercambiabilità secondo ASME B16.47 | Non adattamento in campo e restituzione |
| Il foro corrisponde allo spessore del tubo? | Controlla il percorso del flusso, l'adattamento e la preparazione della saldatura | Gradino interno, erosione o rilavorazione |
| È stato verificato il caso pressione-temperatura? | Controlla la classificazione ammissibile alla temperatura di servizio | Selezione sottodimensionata o margine di sicurezza falso |
Verifica Dimensioni Flangia ANSI
Non iniziare con “Sembra giusto”. Inizia con le sei dimensioni che determinano l'intercambiabilità. Se una di queste è sbagliata, la flangia potrebbe essere perfettamente prodotta ma comunque inutilizzabile in cantiere.
- Diametro nominale del tubo (NPS): un designatore, non un diametro esterno diretto per ogni gamma di dimensioni.
- Diametro Esterno (OD): cambia con la dimensione e la classe ed è uno dei controlli visivi più rapidi.
- Diametro del cerchio dei fori (BCD): il primo controllo di montaggio per la compatibilità della foratura.
- Numero e Diametro dei Fori dei Bulloni: deve corrispondere esattamente alla flangia accoppiata.
- Diametro Interno / Foro: particolarmente importante sulle flangie a collo saldato e sulla corrispondenza dello spessore.
- Geometria della facciata: RF, FF o RTJ determina la strategia di guarnizione e posizionamento.
In lavori di sostituzione, la verifica delle dimensioni dovrebbe avvenire prima che la discussione sui materiali diventi l'argomento principale. Questa sequenza fa risparmiare tempo perché il primo guasto in sito è solitamente una mancata corrispondenza nella foratura o nel foro, non nella composizione chimica.
Le dimensioni che bloccano prima l'installazione
Il modo più rapido per evitare la flangia ANSI sbagliata è verificare le dimensioni nell'ordine in cui falliscono in campo. In pratica, il primo blocco duro è solitamente il modello di foratura, non il grado del materiale.
| Dimensione da verificare | Cosa Controlla | Cosa succede se è sbagliata |
|---|---|---|
| Diametro della circonferenza dei fori | Se i bulloni si allineano anche solo | La flangia non può essere installata senza modifiche |
| Numero di fori per bulloni | Distribuzione del carico e corrispondenza della foratura | Disallineamento immediato all'assemblaggio |
| Diametro foro bullone | Adattamento del bullone e finestra di tolleranza | Bloccaggio, montaggio forzato o componenti errati |
| Foro | Corrispondenza dello spessore del tubo e profilo di flusso interno | Conflitto nella preparazione della saldatura o gradino interno |
| Finitura | Contatto della guarnizione e geometria di seduta | Percorso di perdita o rischio di danneggiamento dell'attrezzatura |
Esempio sul campo 2: Una flangia a collo saldato è stata ordinata solo per dimensione, classe e materiale. Il team di ricevimento ha scoperto durante l'assemblaggio che il foro non corrispondeva al tubo con parete più spessa. La flangia poteva ancora essere recuperata, ma solo tramite lavorazione meccanica e reispezione. L'errore è derivato dall'omissione del requisito dello schedule nell'ordine di acquisto. Prevenzione: includere il tipo di flangia e la terminologia del foro/schedule ogni volta che il profilo interno è importante.

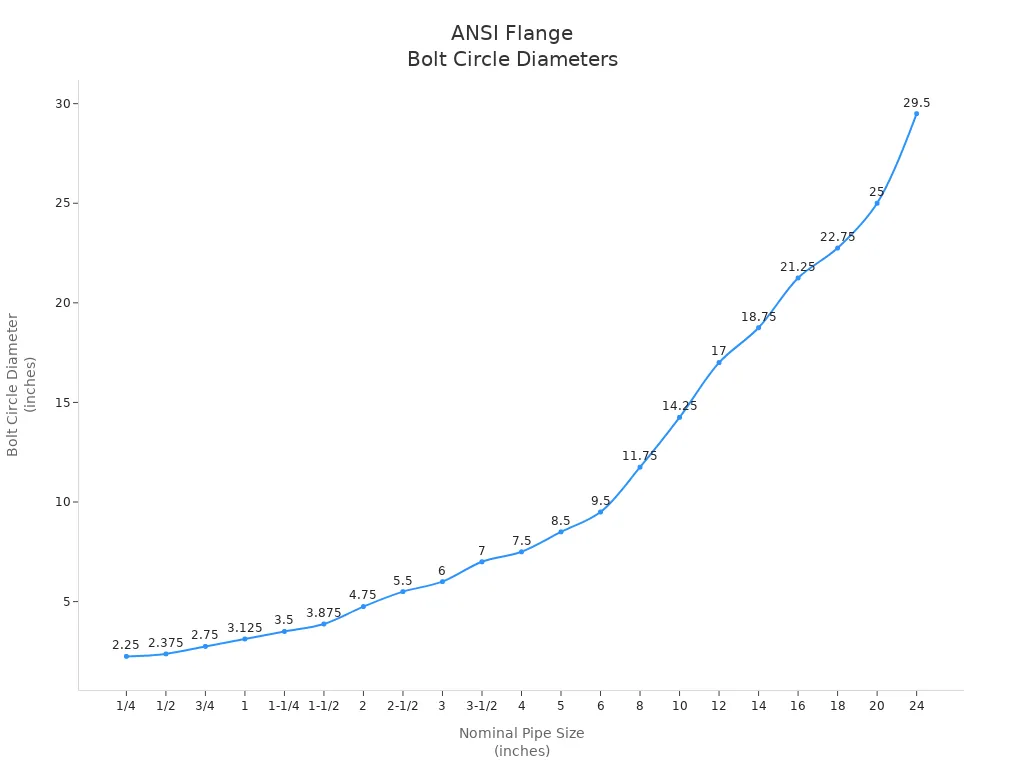

Diametro del Cerchio dei Bulloni (BCD): Il Primo Controllo di Compatibilità
Il BCD è la prima dimensione che dovresti verificare quando sospetti una mancata corrispondenza degli standard. Se il cerchio dei bulloni è sbagliato, il resto della flangia potrebbe essere irrilevante perché i bulloni non si posizioneranno correttamente. Questo è anche uno dei modi più rapidi per individuare confusione tra i modelli di foratura basati su ASME e quelli basati su EN/DIN.
Per lavori di sostituzione, la pratica più sicura è verificare direttamente la flangia esistente piuttosto che affidarsi solo ai vecchi dati di etichettatura. Nei lavori di fermata, le tubazioni legacy non etichettate o non documentate sono più comuni di quanto i team si aspettino. Dove i disegni sono vecchi o di fonti miste, la misurazione in campo dovrebbe essere trattata come conferma, non come un extra opzionale.
Corrispondenza del Foro: Il Dettaglio di Ordinazione Trascurato
Gli errori del foro non sempre bloccano l'installazione, ma creano immediatamente problemi di qualità. Sulle flange a collo saldato, il foro dovrebbe corrispondere allo schedule del tubo abbastanza da vicino per evitare disturbi di flusso o mancata corrispondenza della preparazione della saldatura. Sulle flange a scorrimento, la logica del foro è diversa perché il tubo scorre nella flangia. Ecco perché il tipo di flangia deve sempre far parte della descrizione dell'ordinazione.
Se la linea trasporta servizi erosivi, solidi, alta velocità o carichi ciclici, il profilo del foro sbagliato diventa più di un inconveniente di fabbricazione. Diventa un problema di durata in servizio. Per le linee di utilità, l'impatto può essere limitato all'assemblaggio e alla qualità della saldatura; per le linee di processo, può diventare un problema di affidabilità.
RF vs FF: L'Errore di Selezione della Faccia che Causa Problemi Evitabili
RF vs FF non è una scelta estetica. È una decisione sul percorso del carico e sulla tenuta. La faccia di accoppiamento determina come viene sviluppata la sollecitazione della guarnizione e come la flangia dell'attrezzatura collegata percepisce il carico di compressione.
- Faccia Rialzata (RF): concentra il carico della guarnizione su un'area di appoggio più piccola. Comune sulle flange di processo in acciaio.
- Faccia Piana (FF): distribuisce il carico su tutta la faccia ed è comunemente specificata dove l'attrezzatura di accoppiamento è più vulnerabile al carico concentrato della flangia, come ghisa, FRP, vetro-rivestito o certi sistemi rivestiti.
- RTJ: un sistema di tenuta separato per servizio severo e non intercambiabile con RF o FF.
La domanda di selezione quindi non è “Quale faccia è migliore?” È “Quale faccia richiede l'attrezzatura di accoppiamento e su quale sistema di guarnizione è progettato il giunto?”
Anche la finitura è importante. Anche quando il tipo di faccia è corretto, il risultato di tenuta dipende ancora dal fatto che la finitura della faccia, lo stile della guarnizione e il metodo di assemblaggio si adattino l'uno all'altro. Una faccia lavorata non è automaticamente adatta per ogni opzione di guarnizione.
| Tipo di Faccia | Direzione d'uso tipica | Rischio principale in caso di applicazione errata |
|---|---|---|
| RF | Tubazioni e attrezzature in acciaio con design a faccia rialzata | Può sovraccaricare un ugello di attrezzatura a faccia piana se accoppiato erroneamente |
| FF | Attrezzature in ghisa, FRP, rivestite e sistemi specifici a faccia piana | Una guarnizione errata o una superficie di accoppiamento errata possono ridurre l'affidabilità della tenuta |
| RTJ | Servizio severo ad alta pressione con scanalature per giunti ad anello | Non può sostituire RF/FF senza la corretta scanalatura e design dell'anello |
Esempio sul campo 3: Una flangia RF in acciaio è stata installata contro un ugello di attrezzatura a faccia piana perché l'installatore ha assunto che “stessa dimensione e stessa classe” fossero sufficienti. Il giunto poteva essere serrato, ma la geometria della faccia e il carico erano errati per l'ugello di accoppiamento. Il problema è stato rilevato prima dell'avvio, ma solo dopo aver ricontrollato i documenti del fornitore dell'attrezzatura. Lezione: verificare sempre il requisito della faccia dal componente di accoppiamento, non solo dalla classe delle tubazioni.
Se desideri un confronto dedicato sulla logica delle facce di tenuta, consulta il nostro Confronto tra flangia a faccia rialzata e flangia a faccia piana. Per questa pagina, la regola chiave è più semplice: corrispondere esattamente alla faccia dell'attrezzatura esistente a meno che la modifica del progetto non sia stata esaminata e approvata.
Serie A vs Serie B: La trappola degli ordini per grandi diametri
Una volta che si passa alla ASME B16.47, è necessario identificare se la flangia è Serie A o Serie B prima di ordinare un ricambio. Le flange di grande diametro in queste due serie non sono intercambiabili solo perché il NPS sembra lo stesso.
Nel lavoro di manutenzione, questo è uno degli errori più comuni negli ordini per grandi diametri. I team copiano la dimensione nominale e la classe dal vecchio BOM ma trascurano la serie. Il ricambio arriva in tempo e non può comunque essere installato.
| Punto di Controllo | Serie A | Serie B |
|---|---|---|
| Famiglia standard | ASME B16.47 | ASME B16.47 |
| Intercambiabile con l'altra serie? | No | No |
| Cosa deve essere verificato? | Cerchio dei bulloni, fori, foro passante, spessore, facciata | Cerchio dei bulloni, fori, foro passante, spessore, facciata |
| Regola di sostituzione | Corrispondere esattamente alla flangia di accoppiamento esistente | Corrispondere esattamente alla flangia di accoppiamento esistente |
Non fare affidamento sulla memoria, su misurazioni approssimative o su “proviene da un progetto di pipeline quindi probabilmente è di una serie”. Confermare la serie dai registri delle apparecchiature, dai disegni verificati o da un controllo dimensionale diretto. Se il sistema esistente è vecchio o di fonti miste, trattare questo passaggio come obbligatorio.
Per i dati di foratura di grande diametro e della tabella, utilizzare la pagina delle dimensioni delle flange anziché inserire tutte quelle tabelle in questo articolo. Questa pagina riguarda l'evitare la selezione errata prima ancora di aprire quelle tabelle.
Classi di pressione vs temperatura: perché la classe non è un'etichetta PSI
Uno degli errori più comuni negli acquisti è trattare la Classe 150 o Classe 300 come una risposta diretta in PSI. Non è così che funzionano le classificazioni delle flange ASME. La pressione ammissibile dipende dallo standard applicabile, dal gruppo di materiale e dalla temperatura operativa.
Una flangia può essere accettabile in condizioni ambientali e non essere più accettabile alla stessa classe nominale una volta che la temperatura aumenta. Ecco perché le tabelle pressione-temperatura nello standard di riferimento fanno parte della selezione, non di un controllo successivo. Le condizioni di avviamento, spurgo a vapore, idrocollaudo e di anomalia dovrebbero essere esaminate se sono più severe dell'operazione normale.
- Confermare la pressione operativa massima.
- Confermare la temperatura di progetto massima e minima.
- Verificare il gruppo di materiale utilizzato nella tabella di classificazione applicabile.
- Controllare se le condizioni di avviamento, spurgo a vapore, idrocollaudo o di anomalia sono più severe dell'operazione normale.
Esempio sul campo 4: Una flangia di ricambio è stata ordinata abbinando la classe stampata sul vecchio componente, ma il sito ha successivamente scoperto che il nuovo servizio includeva una temperatura di spurgo a vapore più elevata rispetto al precedente utilizzo. La geometria era corretta, ma la revisione ha dovuto essere ripetuta perché il caso di temperatura non era stato verificato rispetto al corretto gruppo di materiale e alla tabella di classificazione. Prevenzione: verificare l'intero intervallo di servizio prima di presumere che una classe stampata storica rimanga idonea.
Non rilasciare l'ordine basandosi solo sulla pressione di linea scritta su una scheda tecnica della pompa o sulla classe stampata su un componente legacy. Rivedere prima l'effettivo intervallo di servizio.
Selezione delle Flange ANSI: La Checklist dell'Ingegnere
Valutare Prima il Componente Accoppiato
La flangia che scegli è spesso dettata dal componente accoppiato più debole o meno tollerante. Se l'ugello è a faccia piana, la selezione della flangia deve rispettarlo. Se il disegno dell'attrezzatura mostra uno specifico schema di foratura, quello schema prevale sulle ipotesi generiche. Se la linea è una sostituzione di grande diametro ASME B16.47, la serie deve corrispondere a quella già installata.
Il materiale dovrebbe anche essere rivisto nel contesto, non come abitudine predefinita. Per flange in acciaio inossidabile forgiato o lega, la specifica del materiale applicabile e l'ambiente corrosivo dovrebbero essere controllati insieme alla geometria. Una flangia dimensionalmente corretta può comunque essere una scelta scadente se il materiale e l'intervallo di servizio non corrispondono.
| Cosa Ispezionare Prima | Perché Viene Prima | Azione Tipica |
|---|---|---|
| Faccia della flangia accoppiata | La disallineamento delle facce crea problemi di tenuta o di carico immediati | Accoppiare RF con RF, FF con FF a meno che non sia approvata una riprogettazione |
| Foratura esistente / BCD | Determina l'intercambiabilità | Misurare o verificare rispetto alle dimensioni certificate |
| Dimensione della linea e requisito del foro | Controlla il percorso del flusso e l'assemblaggio | Specificare tipo + NPS + requisito di schedule/foro |
| Temperatura di servizio | Modifica la capacità di pressione | Verificare la corretta tabella pressione-temperatura |
| Materiale e ambiente corrosivo | Controlla il ciclo di vita e l'idoneità | Selezionare il materiale in base all'effettivo servizio, non solo per abitudine |
Scrivere la Descrizione d'Acquisto in Modo che Non Posso Essere Malinterpretata
Una descrizione d'acquisto debole è una delle ragioni principali per cui gli ordini di flangia ANSI vanno male. “Flangia in acciaio inox da 4 pollici” non è una descrizione ingegneristica. È appena un punto di partenza.
Una descrizione d'ordine funzionale dovrebbe identificare:
- Standard
- Tipo di flangia
- NPS
- Classe
- Finitura
- Grado del materiale
- Requisito di foro o schedule dove applicabile
- Serie A o Serie B per flange di grande diametro B16.47
- Qualsiasi documentazione o requisito di ispezione
Esempio:
ASME B16.5, WN, NPS 4, Classe 300, RF, ASTM A182 F316L, foro corrispondente a tubo Sch 80, con MTC e note di ispezione richieste.
Esempio di grande diametro:
ASME B16.47, Serie B, WN, NPS 30, Classe 300, RF, ASTM A105, foro secondo requisito del progetto.
In termini di acquisto, l'obiettivo è rimuovere ogni ambiguità prima che l'ordine lasci l'ingegneria. Se la descrizione può essere interpretata in due modi, probabilmente lo sarà.
Utilizza questi controlli prima di rilasciare l'ordine di acquisto
- Verifica lo standard di riferimento — B16.5, B16.47 o un altro requisito del progetto.
- Verificare il tipo di faccia di accoppiamento — RF, FF o RTJ.
- Verificare il cerchio dei fori e il numero di fori — specialmente in lavori di sostituzione.
- Verificare il requisito del foro passante — particolarmente per flangie a collo saldato.
- Verificare il materiale e la temperatura di servizio — la sola classe non è sufficiente.
- Verificare Serie A o B — obbligatorio per lavori di grande diametro ASME B16.47.
- Verificare il disegno o la fonte dati certificata — non fare affidamento sulla memoria o su etichette legacy miste.
Se il lavoro è un retrofit difficile, spesso vale la pena controllare la flangia direttamente in campo prima che l'ordine di acquisto sia finalizzato. Questo è molto più economico che ricevere la parte sbagliata che sembra giusta durante un fermo macchina.
Per un confronto standard più ampio tra i sistemi, consultare la nostra guida di confronto ASME B16.5 vs DIN EN 1092-1. Per le differenze generali tra famiglie di flange, vedere Flange JIS vs ANSI vs DIN. Quelle pagine sono utili quando la prima domanda è “In quale famiglia standard mi trovo?” Questa pagina è specificamente per evitare errori di selezione e montaggio all'interno del flusso di lavoro delle flange ANSI/ASME.
FAQ
Qual è la dimensione più importante da verificare prima di ordinare una flangia ANSI?
Il controllo iniziale più importante è solitamente il diametro del cerchio dei bulloni e il modello di foratura.
Se il cerchio dei bulloni, il numero dei fori per bulloni o la dimensione dei fori per bulloni è sbagliato, la flangia non si assemblerà anche se la dimensione nominale e la classe sembrano corrette sulla carta.
Le flange RF e FF possono essere considerate intercambiabili se le dimensioni e la classe corrispondono?
No.
RF e FF sono sistemi di tenuta diversi. Abbinare solo la dimensione e la classe non è sufficiente. La faccia dell'attrezzatura accoppiata e la disposizione della guarnizione devono essere rispettate per evitare problemi di carico o tenuta.
Perché la Serie A contro la Serie B è un errore di ordinazione così comune?
Poiché entrambe le serie possono condividere la stessa famiglia di dimensioni nominali secondo ASME B16.47, ma non condividono la stessa intercambiabilità.
Se la serie non è confermata dalla flangia esistente o dai dati del progetto verificati, la sostituzione potrebbe arrivare e comunque non adattarsi.
Le classi di flangia ANSI rappresentano un valore di pressione diretto in PSI?
No.
Le designazioni di classe 150, 300 e superiori non sono etichette dirette di PSI. La pressione ammissibile dipende dallo standard di riferimento, dal gruppo di materiali e dalla temperatura di servizio.
Cosa dovrebbe essere incluso nella descrizione di un ordine di acquisto per una flangia ANSI?
Una descrizione corretta dovrebbe includere standard, tipo, NPS, classe, faccia, materiale, requisito del foro dove applicabile e Serie A o B per flange di grande diametro B16.47.
Senza questi dettagli, l'ordine è facile da interpretare erroneamente e difficile da verificare.
Quando devo controllare esplicitamente il foro o lo spessore?
Dovresti controllarlo esplicitamente ogni volta che il tipo di flangia e il servizio rendono importante il profilo interno, specialmente sulle flange a collo saldato.
Se il foro non si adatta allo spessore della parete del tubo, puoi finire con problemi di preparazione della saldatura, gradini interni o lavorazioni evitabili durante l'installazione.
